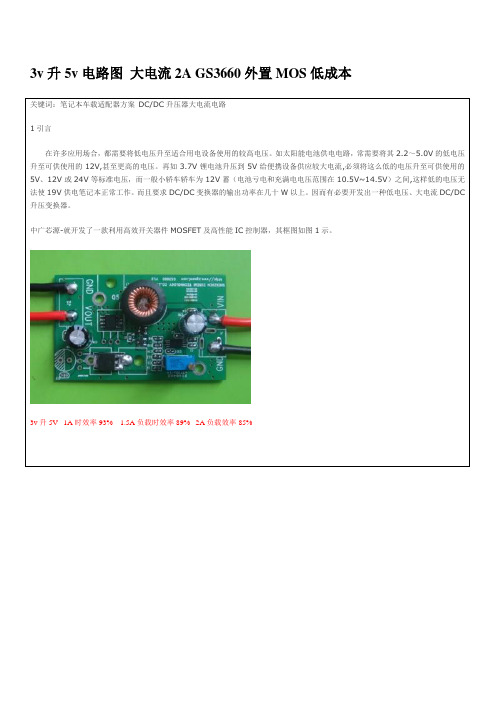

3v升5v电路图 大电流2A GS3660外置MOS低成本

3v升5v电路图 大电流2A GS3660外置MOS低成本
3v升5v电路图大电流2A GS3660外置MOS低成本
关键词：笔记本车载适配器方案DC/DC升压器大电流电路
1引言
在许多应用场合，都需要将低电压升至适合用电设备使用的较高电压。如太阳能电池供电电路，常需要将其2.2～5.0V的低电压升至可供使用的12V,甚至更高的电压。再如3.7V锂电池升压到5V给便携设备供应较大电流,必须将这么低的电压升至可供使用的5V、12V或24V等标准电压，而一般小轿车轿车为12V蓄（电池亏电和充满电电压范围Байду номын сангаас10.5V~14.5V）之间,这样低的电压无法使19V供电笔记本正常工作。而且要求DC/DC变换器的输出功率在几十W以上。因而有必要开发出一种低电压、大电流DC/DC升压变换器。
中广芯源推出GS3660升压芯片，该控制器采用独特的控制方案，PWM（脉冲宽度调制）的优越性，提供一个高效、较宽电压调节范围的电源。具有较小的静态电流，在重载情况下具有较高的效率，噪声小。采用很小体积的外围元件就可获得满意的输出纹波，这样便于降低电路成本及电路的尺寸。该电路PWM输出直接驱动N沟道场效应管驱动升压，宽电压供电2.2V-15V，宽工作频率50KHZ-1MHZ振荡频率，具有欠压保护功能、软启动及短路保护功能。使电路工作更稳定！
中广芯源-就开发了一款利用高效开关器件MOSFET及高性能IC控制器，其框图如图1示。
3v升5V 1A时效率93% 1.5A负载时效率89% 2A负载效率85%
GS3660应用的典型电路，芯片的输入范围为2.2～15V，该控制器采用独特的控制方案，PWM（脉冲宽度调制）的优越性，提供一个高效、较宽电压调节范围的电源。具有较小的静态电流，在重载情况下具有较高的效率，噪声小。采用很小体积的外围元件就可获得满意的输出纹波，这样便于降低电路成本及电路的尺寸。该电路PWM输出直接驱动N沟道场效应管驱动升压实现大电流输出，宽电压供电2.2V-15V，宽工作频率50KHZ-1MHZ振荡频率，具有欠压保护功能、软启动及短路保护功能。使电路工作更稳定！

5v 3.3 1.2 1.5 1.8 2.5V稳压电源芯片大全

5v 3.3 1.2 1.5 1.8 2.5V稳压电源芯片大全

编辑 删除
【19楼】 ratrat 积分：164 派别： 等级：-----来自：
谢谢
2009-03-20,12:55:3 3
资料 邮件
回复
引用回复
↑↑
↓↓
编辑 删除
【20楼】 hailing
积分：261 派别： 等级：-----来自：
最好写下静态电流。对于低功耗的设备使用时很重要。我们用317是上面的电阻使用240的，这样就有1.2 5/240=5MA的电流了，对于要求低功耗的设备还是太大了。78系列也有几毫安的电流的。 补充一些：MAX6190 1.25V 5PPM基准 HT7533 3.3V100MA HT7133 3.3V 30MA 78L05 5V 100MA MCP1700 LDO,2.5V SPX3819 3V 1% SPX29032 ADJ 3A 1%
资料 邮件 回复 引用回复 ↑↑ ↓↓
【23楼】 wajlh
make
积分：2115 派别： 等级：-----来自：山东-莱阳
__________________________ 喜欢这里的气氛
2009-03-20,16:14:4 3
资料 邮件 回复 引用回复
↑↑
↓↓
【24楼】 jiongeyes 书册糕 积分：136 派别： 等级：-----来自：潮州,现在广州 单身
mark!
2009-03-23,08:10:3 0
资料 邮件
回复
引用回复
↑↑
↓↓
【31楼】 cgbabc 积分：1036 派别： 等级：-----来自：
MARK!
2009-03-23,11:38:2 3
资料 邮件
回复
引用回复
↑↑

锂电池3.7V转3V,1.8V,1.2V,电流3A,PW2053规格书

锂电池3.7V转3V,1.8V,1.2V,电流3A,PW2053规格书

PW6218 PW6206
4V～18V 4.5V～40V
输出电压
输出电流 频率
封装
1V～5V 1V～5V 1V～5V 1V～5V 1V～15V 1V～15V 1V～25V 1V～28V 1V～28V 1V～30V 1.25V～30V 1.5-30V 1.5V～30V 1.25V～20V 5V～30V 5V～30V 输出电压
Sot23-3 Sot23/89
PW2053
PW8600 4.5V～80V
3V,3.3V,5V
150MA 2 uA
Sot23-3
PCB 布局建议
PCB 版图设计对于实现稳定运行非常重要。强烈建议复制 EVB 最佳性能布局。如果需要更 改，请遵循这些指南以供参考。 1.保持开关电流路径短，并使输入电容形成的回路面积最小，高边 MOSFET 和低边 MOSFET。 2.旁路陶瓷电容器建议靠近 Vin 引脚。 3.确保所有反馈连接都是短而直接的。放置反馈电阻和补偿元件尽可能靠近芯片。 4.远离敏感模拟区域，如 FB。 5.将 VIN，LX，尤其是 GND 分别连接到一个大的铜片区域以冷却芯片提高热性能和长期可 靠性。
在选择这些部件时应特别注意。这些电容器的直流偏压可能导致电容值低于建议的最小值 电容器规格表。陶瓷电容器的实际电容随温度而变化。X7R 型电容器在-55°C 至+125°C 的温度范围内工作，只会发生变化电容在±15%以内。X5R 型电容器的公差与温度范围为55°C 至+85°C。许多大于 1uF 的大容量陶瓷电容器采用 Z5U 或 Y5V 温度特性制造。他们 的电容会下降超过 50%，因为温度在 25°C 到 85°C 之间变化。因此建议在 Z5U 上使用 X5R 或 X7R 在环境温度显著高于或低于环境温度变化的应用中 25 摄氏度。

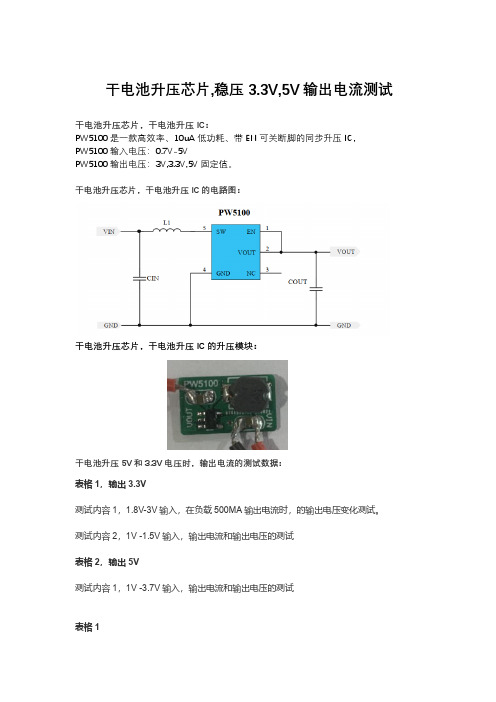

干电池升压芯片,稳压 3.3V,5V 输出电流测试

干电池升压芯片,稳压 3.3V,5V 输出电流测试
干电池升压芯片,稳压 3.3V,5V 输出电流测试
干电池升压芯片，干电池升压 IC： PW5100 是一款高效率、10uA 低功耗、带 EN 可关断脚的同步升压 IC， PW5100 输入电压：0.7V-5V PW5100 输出电压：3V,3.3V,5பைடு நூலகம் 固定值。 干电池升压芯片，干电池升压 IC 的电路图：
干电池升压芯片，干电池升压 IC 的升压模块：
干电池升压 5V 和 3.3V 电压时，输出电流的测试数据： 表格 1，输出 3.3V 测试内容 1，1.8V-3V 输入，在负载 500MA 输出电流时，的输出电压变化测试。 测试内容 2，1V -1.5V 输入，输出电流和输出电压的测试 表格 2，输出 5V 测试内容 1，1V -3.7V 输入，输出电流和输出电压的测试 表格 1
表格 2：

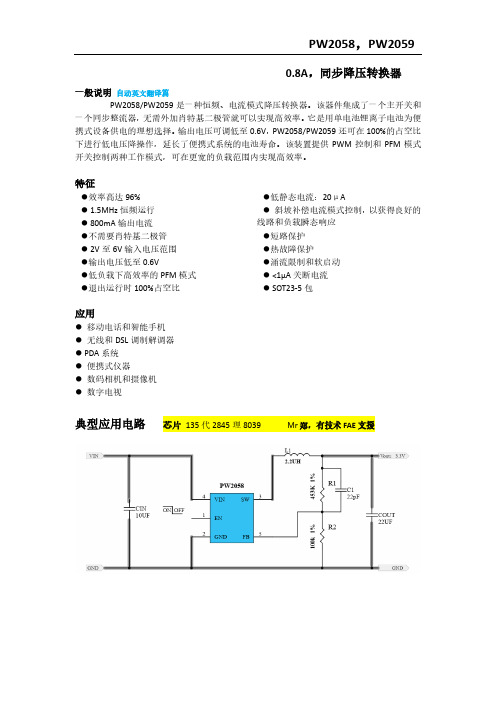

3.7V转3.3V,3.7V转1.5V芯片,PW2058和PW2059规格书

3.7V转3.3V,3.7V转1.5V芯片,PW2058和PW2059规格书

0.8A，同步降压转换器一般说明自动英文翻译篇PW2058/PW2059是一种恒频、电流模式降压转换器。

该器件集成了一个主开关和一个同步整流器，无需外加肖特基二极管就可以实现高效率。

它是用单电池锂离子电池为便携式设备供电的理想选择。

输出电压可调低至0.6V，PW2058/PW2059还可在100%的占空比下进行低电压降操作，延长了便携式系统的电池寿命。

该装置提供PWM控制和PFM模式开关控制两种工作模式，可在更宽的负载范围内实现高效率。

特征⚫效率高达96%⚫ 1.5MHz恒频运行⚫ 800mA输出电流⚫不需要肖特基二极管⚫ 2V至6V输入电压范围⚫输出电压低至0.6V⚫低负载下高效率的PFM模式⚫退出运行时100%占空比⚫低静态电流：20μA⚫斜坡补偿电流模式控制，以获得良好的线路和负载瞬态响应⚫短路保护⚫热故障保护⚫涌流限制和软启动⚫ <1μA关断电流⚫ SOT23-5包应用⚫移动电话和智能手机⚫无线和DSL调制解调器⚫ PDA系统⚫便携式仪器⚫数码相机和摄像机⚫数字电视典型应用电路芯片135代2845理8039 Mr。

郑，有技术FAE支援引脚分配/说明PCB布局建议布置印刷电路板时，应进行以下检查，以确保PW2058/PW2059正常工作。

在布局中检查以下内容：1.功率轨迹，包括GND轨迹、SW轨迹和Vin轨迹应保持短、直、宽。

2.CIN的（+）板是否尽可能靠近车辆识别号（VIN）。

这个电容器为内部功率mosfet提供交流电流。

3.使交换节点SW远离敏感的VOUT节点。

4.尽可能靠近CIN和COUT的（-）板功能描述PW2058/PW2059是一款高性能、800mA、1.5MHz单片降压转换器。

PW2058/PW2059只需要三个外部电源部件（CIN、COUT和L）。

可调版本可编程的外部反馈任何电压，从0.6V到输入电压。

在下降操作时，转换器占空比增加到100%，输出电压跟踪输入电压减去高压侧MOSFET的RDS（ON）降。

3.7V升压5V，3.7V转5V电路图芯片

3.7V升压5V，3.7V转5V电路图芯片

3.7V升压5V，3.7V转5V电路图芯片锂离子电池在如今是广泛应用存在我们生活中的方方面面的电子产品中。

如，电子玩具，美容仪，医疗产品，智能手表，手机，笔记本，电动汽车等等非常多。

锂电池3.7V升压到5V，3.7V转5V稳压输出的电子产品电路设计，由于锂电池的供电范围是3V-4.2V之间，无法持续提高恒定的电压输出，给到后级电路供电，保障稳定性。

3.7V升压5V的电源管理电路方式有七种：1，升压类型，小电流250MA类型2，升压类型，低功耗8uA，600MA类型3，升压类型，升压可达12V，1.2A类型4，升压类型，升压可达24V，1.2A类型5，升压类型，输出5V2.4A类型6，升压类型，输出5V3A类型7，锂电池充电管理IC8，锂电池稳压LDO和DC-DC降压芯片1，PW5410A 是一颗低噪声，恒频1.2MHZ 的开关电容电压倍增器。

PW5410A 的输入电压范围2.7V-5V，输出电压 5V 固定电压，输出电流高达 250MA。

外围元件仅需要三个贴片电容即可组成一个升压电路系统.1，PW5100 是一款高效率、7uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压 DC/DC 变换器。

输入电压最低0.7V，输入电压范围0.7V-5V之间，输出电压可选固定输出值，从3.0V 至5.0V 的固定输出电压.最大开关电流1.5A.3，PW5300是电流模式升压DC-DC转换器。

其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有效率高的功率效率。

内部补偿网络还可以程度地减少了6个外部元件的数量。

误差放大器的同相输入连接到0.6V精密基准电压，内部软启动功能可以减低浪涌电流，PW5300采用SOT23-6L封装，为应用提供节省空间的PCB。

特点：可调输出MAX达12V内部固定PWM频率： 1.0MHz内部0.2Ω， 2.5安， 16V功率MOSFET关断电流：0.1μA过温保护，过压保护可调过电流保护： 0.5A〜2.5A（Vin端）4，PW5328B是一款恒定频率，6引脚SOT23电流模式升压转换器，适用于小型，低功耗应用。

锂电池转1.5v专用充放电管理芯片

锂电池转1.5v专用充放电管理芯片1.引言概述部分的内容可以如下编写：1.1 概述随着现代电子产品的普及和多样化，锂电池作为一种理想的能源储备方式，得到了越来越广泛的应用。

然而，在许多消费电子设备中，如遥控器、手电筒等，依然需要使用1.5V电压的电池。

为了满足这些设备的需求，开发一种能够将锂电池的高电压转换为1.5V的专用充放电管理芯片变得非常重要。

本文将重点介绍一种专门设计用于锂电池转换为1.5V电压的充放电管理芯片。

通过这种管理芯片，用户可以更灵活地使用锂电池，以满足各种设备的能源需求。

同时，该管理芯片还能提供电池状态监测、充电保护等功能，增强了锂电池的安全性和可靠性。

在本文中，我们将详细介绍锂电池的特点以及1.5V专用充放电管理芯片的需求。

探讨锂电池的优势，讨论转换为1.5V电压对于电子设备的意义。

我们还将探讨该管理芯片的发展前景和应用前景，展望未来锂电池管理技术的发展方向。

通过本文的阐述，读者将能够了解到锂电池转换1.5V专用充放电管理芯片的重要性和优势，以及该技术的应用前景。

同时，读者也可以通过本文对相关技术的介绍，进一步了解锂电池的特点和在电子设备中的应用。

接下来的章节将逐一介绍锂电池的特点以及1.5V专用充放电管理芯片的需求，帮助读者全面了解该技术的背景和应用场景。

文章结构部分的内容可以如下编写：1.2 文章结构本文将围绕锂电池转1.5V专用充放电管理芯片展开讨论，共分为引言、正文和结论三个部分。

引言部分（Chapter 1）首先概述了本文的研究背景和目的，介绍了锂电池和1.5V专用充放电管理芯片的基本情况，并提出了文章的研究动机。

正文部分（Chapter 2）主要分为两个小节。

首先（Section 2.1），我们将详细探讨锂电池的特点，包括其优点和缺点，以及当前在各个领域的广泛应用。

其次（Section 2.2），我们将深入分析1.5V专用充放电管理芯片的需求，包括其功能和特性，以及应用领域和市场需求。

5V转3.7V转3.3V转2.8V转1.8V转1.2V降压芯片选型表

IC 代理商：5V 或锂电池输入等，降压输出的选型和芯片介绍通俗来说就是，5V 转3.3V ，5V 转3V ，5V 转2.8V ，5V 转2.7V ，5V 转2.5V ，5V 转2V 5V 转1.8V ，5V 转1.5V ，5V 转1.2V ，5V 转1.1V ，5V 转1V ；3.7V 锂电池转3.3V ，3.7V 锂电池转3V ，3.7V 锂电池转2.8V ，3.7V 锂电池转2.7V ，3.7V 锂电池转2.5V ，3.7V 锂电池转2V ，3.7V 锂电池转1.8V ，3.7V 锂电池转1.5V ，3.7V 锂电池转1.2V ，3.7V 锂电池转1V ；4.2V 转3.3V 转3V 转2.8V 转2.7V 转2.5V 转2V 转1.8V 转1.5V 转1.2V 转1.2的降压IC 。

针对不同的应用，输出电流要求也是各有不同。

下图列表参数就能帮助大家进行选择合适的芯片。

IC 的典型应用原理图PL5900A/PL5902： 输入电压范围2.5V-5.5V ，输出电压：可调，脚位PIN 对PINPL5900A 的最大输出电流是1.2A ，PL5902的最大输出电流是2AV INV OUTR1PL5903：输入电压范围2.7V-5.5V ，输出电压：可调PL5903的最大输出电流是3A 。

PL3501 /PL3502：输入电压：2.0V-5.5V ，输出电压固定值：3.3V,3.0V,2.8V,1.8V 等 PL3501是DFN 小封装，低功耗，蓝牙手表等PCB 空间小应用， PL3502适合300MA 以下电流应用，均带EN 开关控制脚，性能高。

VV OUTV INV OUT。

3.7v锂电池 升压5v 原理

3.7v锂电池升压5v 原理
要将3.7V锂电池升压至5V，需要使用一个升压转换器（Boost Converter）来实现。

升压转换器是一种电子器件，它可以将输入电压升高到所需的输出电压。

升压转换器通常由以下部分组成：
1.输入电容：用于平滑输入电压，防止电压波动影响电路正常工作。

2.开关管：负责开关电路，使电能从输入端流向输出端。

3.电感：将电能储存在磁场中，并在关闭开关管时释放这些储存的能量，以便提供稳定的
输出电压。

4.输出电容：用于平滑输出电压，防止电压波动影响负载。

在升压转换器中，输入电压首先通过开关管和电感形成一个周期性的电流环路。

当开关管打开时，电流流经电感并产生一个磁场。

当开关管关闭时，磁场崩塌并将储存的能量释放到输出电容中，从而提供稳定的输出电压。

通过调整开关管的开关频率和占空比，可以控制输出电压的大小。

因此，升压转换器可以将低电压转换为高电压，从而满足各种应用的需要。

（7款）3.7v升压5v电路图详解

（7款）3.7v升压5v电路图详解3.7v升压5v电路图（一）LY1058»300KHz开关型DC-DC升压转换器。

»输入电压2.6-5.5V。

»低保持电压：0.9V，启动电压1.2V。

»固定输出电压：5V1500mA。

»外置开关MOS管。

»封装：SOT-23-5。

LY9899»300KHzPFM/PWM自动转换开关型DC-DC升压转换器。

»低电压启动：0.8V启动，输入电压0.8-6.5V。

»输出电压范围：1.5V~20V；可调输出。

»输出电流：300mA~2000mA。

»外置开关MOS管。

»封装：SOT-23-5。

以下是种简单的直流升压电路，主要优点：电路简单、低成本；缺点：转换效率较低、电池电压利用率低、输出功率小。

这些电路比较适合用在万用电表中，替代高压叠层电池。

3.7v升压5v电路图（二）NCP1400ASN50、NCP1402SN50、CS5171、TPS60110、TPS60111、MAX756、MAX777、MAX731、MAX770，以上这些型号都是可以用的。

价格以NCP1400ASN50和NCP1402SN50比较便宜，零售价大约2元多，输入电压范围是0.8V~5V）；电路形式以TPS60110和TPS60111比较简单（只用3~4只小电容，不需要开关二极管和电感，输入电压范围2.7V~5.4V）。

3.7v升压5v电路图（三）3V，3.3V.3.7V升压输出5V1A-0.5A，有两款方案可供选择：1，同步整流升压PS7516，特点：效率普遍90%及以上，外围少2，异步升压芯片PL2628，特点：效率普遍80%左右，需要整流肖特基二极管。

3.7v升压5v电路图（四）3V，3.3V.3.7V升压输出5V2A/2.4A，FP6276B超高效率的同步整流升压方案。

实际应用足2.4A。
