干电池升压芯片,稳压 3.3V,5V 输出电流测试

1，干电池升压IC 升压输出3V,3,3V,5V等3V-5V可调2，单节锂电池升压IC 升压输出4.2V-15V可调3，单节锂电池充电IC 输入4.5V-20V，充电电流3MA-3000mA 4，单节锂电池保护IC 保护板5，双节锂电池升压IC 升压输出6V-20V6，双节锂电池充电IC 输入4.5V-20V，充电电流2000mA7，双节锂电池降压IC 降压输出1V-6V可调8，双节锂电池保护IC 保护板9，三节锂电池升压IC 升压13-30V10，三节锂电池充电IC 输入4.5V-20V，充电电流2000Ma11，三节锂电池降压IC 降压输出1.2V-9V12，三节锂电池保护IC 保护板1，干电池升压IC：PW5100 是一款低静态电流、高效率、PFM 模式控制的同步升压变换器。

PW5100 所需的外部元件非常少，只需要一个电感和输入、输出电容就可以提供3.0V~5.0V 的稳定的低噪声输出电压。

芯片内部包括输出电压反馈和修正网络、纹波补偿电路、启动电路、振荡电路、参考电压电路、PFM 控制电路、过流保护电路、同步管控制以及功率管等。

产品特点➢最大效率可达：95％最高工作频率：1.2MHz宽输入电压范围：0.7V～5.0V输入静态电流：10uA➢输出电压固定可选：3.0V，3.3V，5.0V输出电压精度：±2.5%低纹波,低噪声：±10mV@Io=50mA➢输入开关电流： 1.5A6-1，PL7501C，输入5V，升压给两节锂电池充电，1A最大；6-2，PW4203，输入9V-20V，降压给两节锂电池充电，2A最大。

7两节锂电池输出电路7-1，PW2312，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大1A7-2，PW2162，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大2A7-3，PW2163，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大3A7-4，PW2205，两节锂电池降压稳压到1.2V,3.3V,5V,6V等，最大5A7-5，PW6218，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大18V 7-6，PW6206，两节锂电池降压3V，3.3V，5V的LDO芯片，输入最大40V 7-7，PW5328B，两节锂电池升压到9V,12V,15V等，输出功率8W左右7-8，PW5600，两节锂电池升压到9V,12V,15V，输出电流2-3A8，三节锂电池保护电路8-1，S-82548-2，CW12339，三节锂电池充电电路9-1，PW4053，输入5V，升压给三节锂电池充电，最大1.2A；9-2，PW4203，输入15V-20V，降压给三节锂电池充电，最大2A。

一般说明PW2053是一种高效单片同步降压调节器，使用恒定的频率，电流模式架构。

该设备有可调版本。

供电电流在空载情况下，<40uA停机。

2.5V至5.5V输入电压范围使PW2053非常适合单锂离子电池供电的应用。

100%占空比低压差操作，延长便携式系统的电池寿命.PWM/PFM模式操作为噪声敏感应用提供非常低的输出纹波电压。

开关频率为内部设置为1.2MHz，允许使用小型表面贴装电感器和电容器。

低输出电压很容易支持0.6V反馈参考电压。

PW2053采用薄型（1毫米）5针薄型SOT封装，提供可调版本。

特征⚫效率高达96%⚫ 2.5V至5.5V输入电压范围⚫ 1.2MHz恒频运行⚫高达3000MA电流输出⚫不需要肖特基二极管⚫低负载下高效率的PFM模式⚫过热保护⚫低静态电流：40uA ⚫短路保护⚫涌流限制和软启动⚫100%占空比⚫SOT23-5包应用⚫移动电话和智能手机⚫无线和DSL调制解调器、PDA ⚫便携式仪器⚫数码相机和摄像机⚫PC卡典型应用电路引脚分配/说明PCB布局建议PCB版图设计对于实现稳定运行非常重要。

强烈建议复制EVBMAX佳性能布局。

如果需要更改，请遵循这些指南以供参考。

1.保持开关电流路径短，并使输入电容形成的回路面积MAX小，高边MOSFET和低边MOSFET。

2.旁路陶瓷电容器建议靠近Vin引脚。

3.确保所有反馈连接都是短而直接的。

放置反馈电阻和补偿元件尽可能靠近芯片。

4.远离敏感模拟区域，如FB。

5.将VIN，LX，尤其是GND分别连接到一个大的铜片区域以冷却芯片提高热性能和长期可靠性。

电气特性(V IN=V CE=3.6V, TA = 25°C, 除非另有说明.)功能描述内部调节器PW2053是一种电流模式降压DC/DC转换器，可提供优良的瞬态响应没有额外的外部补偿组件。

此设备包含内部低电阻，高压功率MOSFET，工作频率高1.2M/2.4MHz以确保紧凑，高效率的设计和优良的交直流性能。

MCC6288概述MCC6288系列产品是一种高效率、低纹波、工作频率高的PFM升压DC-DC变换器。

MCC6288系列产品仅需要四个元器,就可完成将低输入的电池电压变换升压到所需的工作电压，非常适合于便携式1～4 节普通电池应 用的场合。

电路采用了高性能、低功耗的参考电压电路结构，同时在生产中引入修正技术，保证了输出电压的高输出精度及低温度漂移。

MCC6288可提供SOT-23-3, SOT-23-5, SOT-89封装形式,SOT23-5封装内置EN使能端，可控制变换器的工作状态，可使它处于关断省电状态，功耗降至最小。

特性¾最高工作频率:300KHz¾输出电压:2.0V～5.0V（步进0.1V）¾低起动电压：0.8V(1mA)¾输出精度:优于±2.5%¾最高效率:87%¾输出电流：大于300mA（Vi=2.5V，Vo=3.3V）¾低纹波，低噪声应用范围1～3个干电池的电子设备,如：电子词典、数码相机、LED手电筒、LED灯、血压计、MP3、遥控玩具、无线耳机、无线鼠标键盘、医疗器械、防丢器、汽车防盗器、充电器、VCR、PDA 等手持电子设备PFM 升压 DC-DC变换器典型应用电路图MCC6288MCC6288方框图管脚定义封装型式和管脚号符号SOT-23-3SOT-23-5SOT-89说明LX 2 5 3 开关脚 VOUT 3 2 2 输出电压 EN - 1 - 使能端 GND 1 4 1 地 EXT3空最大额定参数值参数符号说明典型值单位Vmax 供给U OUT和V LX端的最大电压值 8 V 电压Vmin-max 在EN端的电压范围 -0.3-VOUT+0.3V 电流 ILXmax LX端最大电流 1000 mA Psot-23-3 SOT-23-3封装最大电流功耗 0.25 WPsot-23-5 SOT-23-5封装最大电源功耗 0.25 W 电源功耗Psot-89 SOT-89封装最大电源功耗 0.5 WTmin-max 工作温度范围 -20-85 o C 温度Tstorage 存储温度范围 -40-165 o C ESD VESD 人体静电耐压值 2000 V电气特性参数符号测试条件最小值典型值最大值单位输出电压精度 △VOUT -2.5 2.5 %最大输入电压VINMAX0.7 VOUT V起动电压VSTART ILOAD=1mA, VIN:0→2V 1.2V保持电压VHOLD ILOAD=1mA, VIN:2→0V 0.9 V最大振荡频率FMAX200 300 350 KHz振荡信号占空比DCOSC75 80 85 %效率η8488% 限流I LIMIT 6008001000mAVIN=1.8V VOUT=3.0V 11.8 uA无负载状态下输入电流IIN0VIN=1.8V VOUT=5.0V 7 uA待机（省电）状态输入电流IINQ No load, EN=“low” 1 uAEN “高”电压值 0.4*VOUT VEN “低”电压值0.2V EN “高” 输入电流0.1uA EN “低” 输入电流-0.1 uA应用指引MCC6288是一款BOOST 结构、电压型PFM控制模式的DC-DC转换电路。

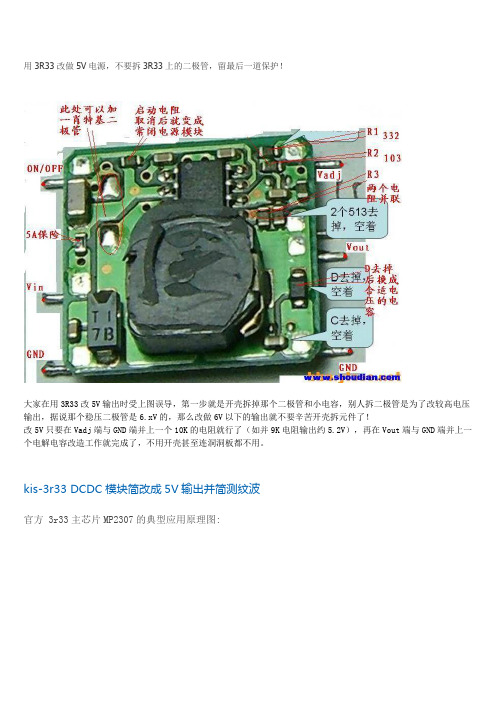

用3R33改做5V电源，不要拆3R33上的二极管，留最后一道保护！
大家在用3R33改5V输出时受上图误导，第一步就是开壳拆掉那个二极管和小电容，别人拆二极管是为了改较高电压输出，据说那个稳压二极管是6.xV的，那么改做6V以下的输出就不要辛苦开壳拆元件了！
改5V只要在Vadj端与GND端并上一个10K的电阻就行了（如并9K电阻输出约5.2V），再在Vout端与GND端并上一个电解电容改造工作就完成了，不用开壳甚至连洞洞板都不用。

kis-3r33 DCDC模块简改成5V输出并简测纹波
官方 3r33主芯片MP2307的典型应用原理图:
右侧为原装未改的3r33模块
右侧为原装未改的3r33模块
左侧为修改为5V输出的3r33模块: 正面改动:
1.去掉输出端稳压二极管(耐压不足)
2.去掉输出端的滤波贴片电容(耐压不足)
3.焊接上一个16V 220uF的电解电容(滤波)
右侧为原装未改的3r33模块
左侧为修改为5V输出的3r33模块:
方面改动:
4. adj和GND之间焊接一个10K电阻
测试输出特性:
输入: 8V稳压源, 后续打算用两节锂离子电池串联后连接, 变成一个5V的移动电源
负载: 纯阻抗型负载, 10W 10欧姆水泥电阻并联
输出特性图:
分别在其空载, 10欧姆 5欧姆和3.33欧姆负载下测试纹波特性
因为数采的采样率仅为100KHz, 不及该模块的工作频率, 无法准确捕捉瞬态纹波图
所以只能定性的用1s累计波形来粗算其纹波电压, 实际中, 纹波电压跟所更换的电容容值和品质有很大关系.
此次测试下来, 纹波特性约为60~70mV.。

20V转12V转9V转5V转3.3V转3V芯片，DC-DC降压和LDO
20V转15V ，20V转12V，20V转9V，20V转5V，20V转3.3V，20V转3V，20V 转1.8V，20V转1.2V.
20V我们常常需要转3.3V或者5V输出稳压，例如给MCU供电等其他小电流应用时，我们常常选择LDO芯片，而且功耗也很低。

DC-DC符合100MA起以上电流时，的选择，LDO因为两个电压差太高，效率低的同时，温度及其高，不利于电路的稳定和工作。

注意20V输入时，在通电和接上电时，会产生输入尖峰电压，一般是0.5V倍-3倍左右，所以我们需要选择输入电压范围更宽的LDO或者DC-DC的同时，输入改用电解电容也能吸收尖峰电压，保护芯片不被过高电压击伤损坏。

在20V输入中，比较合适的LDO可以选择：PW6206，输出电压3V,3.3V,5V
输入电压最高40V，功耗也低4uA左右。

在20V输入中，比较合适的DC-DC可以选择：2A的PW2162，1.2A的PW2312和3A的
PW2330以及以上都最合适的。

PW2162是一颗DC-DC同步降压转换器芯片，输入电压范围4.5V-16V，最大负载电流2A，可调输出电压，频率600kHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

PCB图适用于PW2162和PW2312案例：。

3.7V降压3.3V，5V降压3.3V降压IC，3A降压芯片，降压芯片和LDO，高效率稳压芯片，低功耗LDO和DC芯片，稳压固定3.3V芯片，升降压3.3V芯片，芯片选型说明，3.7V降压3.3V，5V降压3.3V可选择：1升降压芯片，2单降压芯片，3LDO稳压芯片。

1，升降压芯片：3.7V电压一般都是锂电池多，锂电池的标称电压是3.7V，锂电池满电电压是达到4.2V，一般带保护板的话，最低放电电压是3V，所以锂电池的输入电压是3V-4.2V直接。

如何将3V-4.2V的电压稳压成固定3.3V呢？里面包含了升压3V降压3.3V和降压3.3V-4.2V 降压3.3V.1-1：PW5410B，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压。

PW5410是电荷升压芯片，外围仅3个电容，使用于200MA以下电流应用。

1-2：PW2228A和PW2224，输入电压1.8V-5V之间，宽于并可满足3V-4.2V的输入电压，可以调节输出电压2.8V-5V的范围之间。

PW2228A是1.5A最大规格，PW2224是3A最大规格。

2单降压芯片5V作为一个常见和常用的电压值，他并无固定在那个电池或者产品等。

5V输入，降至到 3.3V比较简单，不需要用到升降压芯片，选择也是很多。

如:PW2057,PW2051,WP2052,PW2053等等。

输入电压输出电压输出电流频率封装DC-DC降压产品PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6PW2205 4.5V～20V 1V～15V 5A 340KHZ SOP8-EPPW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6PW2330 4.5V～30V 1V～28V 3A 130KHz SOP8PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EPPW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6PW2608 5.5V～60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EPPW2815 4.5V～80V 1.5V～30V 1.5A 400KHZ SOP8-EPPW2906 12V～90V 1.25V～20V 0.6A 150KHZ SOP8-EPPW2902 8V～90V 5V～30V 2A 140KHZ SOP8-EPPW2153 8V～140V 5V～30V 4A 140KHZ SOP8。
