SJY800B型贯入式砂浆强度检测仪操作规程

SJ Y800B型贯入式砂浆强度检测仪操作规程1仪器设备名称SJY800B型贯入式砂浆强度检测仪2主要测量参数本机是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系，采用压缩工作弹簧加荷，把一测钉贯入砂浆中，由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。

3主要技术参数3.1贯入仪贯入力：800±8N3.2数字测量尺量程：40mm±0.01m m3.3测钉长度：40mm3.4测钉直径：3.5m m3.5测规槽：39.5mm3.6贯入深度：20±0.1m m4贯入检测应按下列程序操作：1 将测钉插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉：2 用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母退至贯入杆顶端；3 将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面，握住贯入仪把手，扳动扳机，将测钉贯入被测砂浆中。

4.1每次试验前，应清除测钉上附着的水泥灰渣等杂物，同时用测钉量规检验测钉的长度；测钉能够通过测钉量规槽时，应重新选用新的测钉。

4.2 操作过程中，当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时，该测点应作废，另选测点补测。

4.3贯入深度的测量应按下列程序操作：1将测钉拔出，用吹风器将测孔中的粉尘吹干净；2将贯入深度测量表扁头对准灰缝，同时将测头插入测孔中，并保持测量表垂直于被测砌体灰缝砂浆的表面，从表盘中直接读取测量表显示值并记录在本规程附录C的记录表中，贯入深度应按下式计算：di =20.00- di'式中di'—第i个测点贯入深度测量表读数，精确至0.01mm；di—第i个测点贯入深度值，精确至0.01m m。

3直接读数不方便时，可用锁紧螺钉锁定测头，然后取下贯入深度测量表读数。

4.4当砌体的灰缝经打磨仍难以达到平整时，可在测点处标记，贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d，然后再在测点处进行贯入检测，读取 d ，则贯入深度应按下式计算：di = di0 - di'（4.3.5）式中di—第i个测点贯入深度值，精确至0.01m m；di0—第i个测点贯入深度测量表的不平整度读数，精确至0.01mm；di'—第i个测点贯入深度测量表读数，精确至0.01mm。

混凝土贯入阻力仪操作规程混凝土贯入阻力仪是一种测试混凝土强度的仪器，在混凝土工程中起到重要的作用。

为了保证测试的准确性和安全性，必须按照以下操作规程进行操作。

1. 仪器准备1) 确保混凝土贯入阻力仪状态正常，工作状态良好；2) 确保混凝土贯入阻力仪上的配件完好，并具备所需要的测试功能；3) 检查仪器的连接线路，确保接口稳固，无松动现象；4) 检查设备所需的传感器和控制器，确保良好联通；2. 试验样品准备1) 选择代表性的混凝土样品，确保样品质量符合要求；2) 样品表面清洁，无杂质和水分；3) 根据需要调整样品的尺寸和形状，以适应仪器的要求；4) 测试前应等待样品充分干燥。

3. 仪器校准1) 打开仪器电源，将控制器调整到校准模式；2) 根据仪器的校准方法，进行校准操作；3) 检查校准结果是否合格，如不合格则重新调整；4) 完成校准后，将控制器调整到测试模式。

4. 仪器操作1) 将样品放置在贯入阻力仪的负载台上；2) 根据需要设置测试参数，如测试速度和测试深度；3) 启动测试程序，开始测试；4) 观察仪器显示的测试数据，记录测试过程中的变化；5) 根据测试结果进行分析和判断；6) 完成测试后，关闭仪器电源，清理测试现场。

5. 数据处理和分析1) 将测试结果记录下来，包括测试时间、负载数据等；2) 对测试数据进行处理和分析，如计算平均值、标准差等；3) 比较测试结果与设计要求，判断混凝土强度是否满足要求；4) 将测试结果整理成报告，并保留在档案中；6. 注意事项1) 操作人员必须具备相关操作技能和专业知识；2) 操作人员必须穿着合适的工作服和安全防护用品；3) 在操作过程中要保持仪器的稳定性，避免震动和碰撞；4) 在测试过程中要注意观察仪器的工作状态和显示数据，如有异常及时处理；5) 严禁在无专业人员指导下进行操作，以免发生事故；以上是混凝土贯入阻力仪的操作规程，希望对您有所帮助。

如果您还有其他问题，欢迎继续咨询。

贯入法检测砌筑砂浆强度作业指导书带例题版1、适用范围贯入法检测技术适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测；当砂浆遭受高温、冻害、化学侵蚀、火灾、表面粉饰等时，因砂浆的内外质量可能存在较大不同，因而不能适用。

对砌筑砂浆抗压强度进行检测时，除应执行本《作业指导书》外，尚应符合国家现行的有关强制性标准的规定。

2、检测目的对新建砌体工程检测及推定砌筑砂浆的强度；当遇到下列情况之一时，应按本规定检测和推定砌筑砂浆的强度：2.1、砌体结构没有砂浆试块；2.2、砂浆试块缺乏代表性或试件数量不足；2.3、砂浆试块的试验结果有怀疑或争议；2.4、砂浆试块的试验结果，不能满足设计要求，需要确定砌体砂浆的抗压强度；2.5、发生工程事故或对施工质量有怀疑和争议，需要进一步分析砌筑砂浆和砌体强度。

2.6、对既有砌体结构，在进行下列鉴定时，可按本办法检测和推定砌筑砂浆的强度：2.6.1、安全鉴定、危房鉴定或其它应急鉴定；2.6.2、抗震鉴定；2.6.3、大修前的可靠性鉴定；2.6.4、危房改变用途、改建、加层或扩建前的鉴定。

3、执行标准《砌体结构工程施工质量验收规范》GB 50203- ；《建筑结构检测技术标准》GB/T 50344- ；《砌体工程现场检测技术标准》GB/T50315- ；《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136- ；4、检测依据4.1、被检测工程的施工图纸及相应变更，施工验收资料，砌筑砂浆的品种及有关原材料的测试资料；4.2、现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。

4.3、工程建设时间；进一步明确检测原因和委托方的具体要求；4.4、以往工程质量检测情况。

5、操作人员及注意事项5.1、凡使用贯入仪进行工程检测的人员，均应经专门培训合格后方可进行检测。

5.2、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。

5.3、检测人员在检测过程中要注意安全，戴好安全帽。

1 总则
1.0.3 对砌筑砂浆抗压强度进行检测时，除应执 行本规程外，尚应符合国家现行的有关强制性标 准的规定。 在正常情况下，砌筑砂浆强度的检验和评定应 按现行标准《砌体工程施工质量验收规范》 GB50203、《建筑工程质量检验评定标准》 GBJ301、《建筑砂浆基本性能试验方法》JGJ70、 《砌体基本力学性能试验方法标准》GBJ129等执 行。不允许用本规程取代制作试块的规定。 当砂浆强度不符合有关标准规定或对其有怀疑 时，可按本规程进行检测，并作为抗压强度检测 的依据。
碰上小石子或孔洞
5 砂浆抗压强度计算
5.0.2 根据计算所得的构件贯入深度平均值 ， 可按不同的砂浆品种由本规程附录D查得其砂浆抗 c f 压强度换算值 2, j 。其他品种的砂浆可按本规程 附录E的要求建立专用测强曲线进行检测。有专用 测强曲线时，砂浆抗压强度换算值的计算应优先 采用专用测强曲线。
5 砂浆抗压强度计算
5.0.3 在采用本规程附录D的砂浆抗压强度换算 表时，应首先进行检测误差验证试验，试验方法 可按本规程附录E的要求进行，试验数量和范围应 按检测的对象确定，其检测误差应满足本规程第 E.0.10条的规定，否则应按本规程附录E的要求 建立专用测强曲线。 贵州地区测强曲线（载于《贯入法检测山砂砌筑 砂浆抗压强度技术规程》DB22/41-2004）。
13 12 11
8 7 10
9 6 5
3 1
4 2
1—扁头；2—扁头端面；3—测钉；4—贯入杆端面；5—主体；6—贯入杆；7—工作弹 簧；8—调整螺母；9—挂钩；10—扳机；11—把手；12—螺母；13—贯入杆外端
3 检测仪器
3.1.2 贯入仪及贯入深度测量表必须具有制造厂家 的产品合格证、中国计量器具制造许可证及法定 计量部门的校准合格证，并应在贯入仪的明显位 置具有下列标志：名称、型号、制造厂名、商标 、出厂日期和中国计量器具制造许可证标志CMC 等。 防止粗制滥造、假冒伪劣仪器的使用。

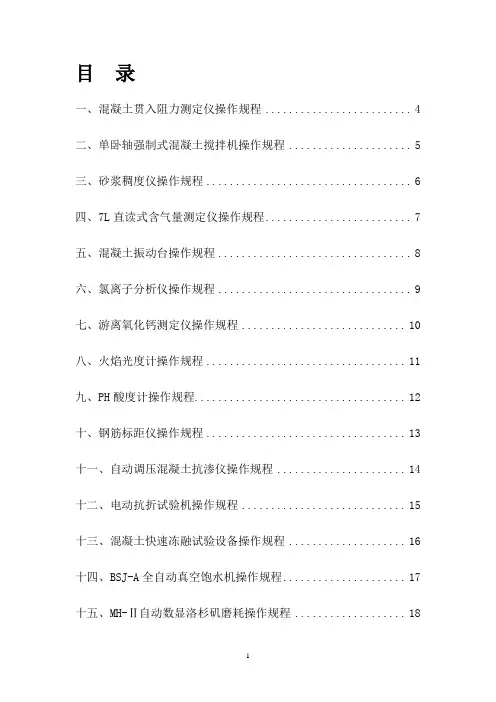

目录一、混凝土贯入阻力测定仪操作规程 (4)二、单卧轴强制式混凝土搅拌机操作规程 (5)三、砂浆稠度仪操作规程 (6)四、7L直读式含气量测定仪操作规程 (7)五、混凝土振动台操作规程 (8)六、氯离子分析仪操作规程 (9)七、游离氧化钙测定仪操作规程 (10)八、火焰光度计操作规程 (11)九、PH酸度计操作规程 (12)十、钢筋标距仪操作规程 (13)十一、自动调压混凝土抗渗仪操作规程 (14)十二、电动抗折试验机操作规程 (15)十三、混凝土快速冻融试验设备操作规程 (16)十四、BSJ-A全自动真空饱水机操作规程 (17)十五、MH-Ⅱ自动数显洛杉矶磨耗操作规程 (18)十六、单杠固结仪操作规程 (19)十七、振击式标准振摆仪操作规程 (20)十八、多功能电动击实仪操作规程 (21)十九、恒应力压力试验机操作规程 (22)二十、负压筛析仪操作规程 (23)二十一、雷氏沸煮箱操作规程 (24)二十二、JJ—5型行星式水泥胶砂搅拌机操作规程 (25)二十三、水泥净浆搅拌机操作规程 (26)二十四、水泥胶砂流动度测定仪操作规程 (27)二十五、水泥胶砂振实台操作规程 (28)二十六、标准恒温恒湿养护箱操作规程 (29)二十七、电子天平操作规程 (30)二十八、K30平板载荷测试仪操作规程 (31)二十九、自动岩石切片机操作规程 (32)三十、自动双端面磨石机操作规程 (33)三十一、Evd动态变形模量测试仪操作规程 (34)三十二、WE-300B电液式万能材料试验机操作规程 (35)三十三、电热鼓风干燥箱操作规程 (36)三十四、标准养护恒温恒湿控制仪操作规程 (37)三十五、全自动比表面积测定仪操作规程 (38)三十六、SBY-1型恒温水养护箱操作规程 (39)三十七、高温电阻炉操作规程 (40)三十八、YE-2000C压力试验机操作规程 (41)三十九、DYE-300S型水泥抗折抗压试验机操作规程 (42)四十、JKS型集料碱骨料试验箱操作规程 (43)四十一、DT-227型路面材料强度试验仪操作规程 (44)四十二、DL-5000电子拉力材料试验机操作规程 (45)四十三、WEW-1000D万能试验机操作规程 (46)四十四、HR-150A型洛氏硬度计操作规程 (47)四十五、THD-0506型超级低温槽操作规程 (48)一、混凝土贯入阻力测定仪操作规程1．塑性混凝土拌和物用5mm的筛从拌和物中筛取出砂浆，并拌和均匀，将砂浆分别装入三只砂浆筒中（即150mm立方体试模）经振捣（或插捣35次）使密实砂浆表面应低于筒口约10mm。

I
Abstract
The mortar-strength tester is a kind of instrument which can measure the compressive strength of masonry mortar by penetrating method. It has been widely used in the testing of compressive strength of masonry mortar in both industrial and civil buildings. It is a kind of mortar Strength of the commonly used instruments.The accuracy of the penetrating mortar strength detector is directly related to the quality of the construction project. According to JJF 1372-2013 "Penetration mortar-strength tester calibration standard" provides that the working force about penetration of the spring be compressed 20mm and the working distance about the 800N force returns to zero should be calibrated.
表目录 ................................................. VIII

SJY800B型贯入式砂浆强度检测仪操作规程一、安全操作要求1.1操作人员必须经过相关培训，并且具有一定的操作经验。

1.2操作人员必须穿戴好个人防护装备，包括安全帽、工作服、防护眼镜、防护手套等。

1.3在操作仪器之前，必须确保该仪器处于良好的工作状态，不存在损坏或者故障。

1.4操作人员在使用仪器的过程中，禁止离开岗位或者进行其他无关工作。

1.5操作人员在使用仪器的过程中，要密切关注仪器的工作状态，及时发现并解决问题。

二、仪器的准备工作2.1将SJY800B型贯入式砂浆强度检测仪放置到平稳的工作台上，并连接好电源。

2.2打开仪器的电源开关，等待仪器自检完成。

2.3选择好合适的试样，检查试样的尺寸和质量是否符合要求。

2.4在试样上划好标记，以便于后续分析和处理数据。

三、仪器的操作步骤3.1将试样放置到仪器的工作台上，固定好。

3.2调整仪器的工作参数，包括针头的下落速度和下落距离等。

3.3打开仪器的电子显示屏，选择要进行的测试模式。

3.4按下启动按钮，仪器开始工作，针头开始向试样中穿入。

3.5观察仪器的显示屏，记录下试样的强度数值。

3.6根据测试结果，进行必要的数据分析和处理。

四、仪器的维护保养4.1每次使用完毕后，及时清理仪器表面的灰尘和污渍。

4.2定期对仪器进行检查和维修，确保仪器的正常工作。

4.3定期校准仪器的测量功能，确保测试结果的准确性。

4.4仪器长期不使用时，应存放在干燥、通风的地方，避免受潮和损坏。

五、事故处理5.1在操作过程中，如果发生仪器故障或者操作失误，应立即停止操作，并及时向上级报告。

5.2在有人员受伤或者仪器损坏的情况下，应立即采取必要的急救措施，并报警处理。

5.3在故障处理过程中，应避免瞎操作，确保自身和他人的安全。

六、操作注意事项6.1严格按照操作规程进行操作，不得擅自修改或者破坏仪器的零部件。

6.2在使用仪器的过程中，严禁将手指或其他物品伸入仪器的工作区域内。

6.3在试验过程中，应避免试样直接接触到针头或其他部件，以免产生误差。

一．检测仪器（一）贯入法检测使用的仪器包括贯入式砂浆强度检测仪（简称贯入仪）,贯入深度测量表。

贯入仪构造示意图1一扁头:2一测钉:3一主体:4一贯入杆;5一工作弹簧:6一调整螺母:7一把手: 8一螺母:9一贯入杆外:10一扳机:11一挂肉:12一贯入杆端面:13一扁头端面1.贯入仪应满足下列技术要求:（1）贯入力应为800 士8N；（2）工作行程应为20 士0.10mm；贯入深度测量表示意图1一数字式百分表:2-清零键;3一开关:4一扁头;5一测头:6一测量单位选择键:7一保持键2.贯入深度测量表(图3.1.4)应满足下列技术要求:(1)最大量程应为20 士0.02mm；(2)分度值应为0.01mm；(3)测钉长度应为40 士0.10mm,直径应为3.5mm,尖端锥度应为45° ;。

测钉量规的量规槽长度应为39.5mm。

3. 贯入仪及贯入深度测量表必须具有制造厂家的产品合格证,中国计量器具制造许可证及法定计量部门的校准合格证,并应在贯入仪的明显位置具有下列标志:名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。

二．检测技术（一）用贯入法检测的砌筑砂浆应符合下列要求:1.自然养护；2.岭期为28d或28d以上；3.自然风干状态；4.强度为0.4~16.0MPa；5. 检测砌筑砂浆抗压强度时,委托单位应提供下列资料: （1）建设单位、设计单位,监理单位,施工单位和委托单位名称；（2）工程名称、结构类型、有关图纸（建造年代）；（3）原材料试验资料、砂浆品种,设计强度等级和配合比。

（二）测点布置：1.检测砌筑砂浆抗压强度时，以面积不大于25m2的砌体构件或构筑物为一个构件；2. 按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250 m2砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。

基础砌体可按一个楼层计。

3.被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。

1目的本细则为正确使用贯入仪检测砌筑砂浆强度，保证检测精度，制定本细则。

2适用范围本细则适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测，并作为推定抗压强度的依据。

本规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测，以及冻结法施工的砂浆在强度回升期阶段的检测。

3编制依据本细则依据《砌体结构工程施工质量验收规范》GB 50203-2011、《建筑结构检测技术标准》GB/T 50344-20041及《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001 编制。

4仪器设备4.1仪器及性能4.1.1贯入法检测使用的仪器应包括贯入式砂浆强度检测仪（简称贯入仪）、贯入深度测量表。

4.1.2贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证及法定计量部门的校准合格证，并应在贯入仪的明显位置具有下列标志：名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。

4.1.3贯入仪应满足下列技术要求：——贯入力应为800 ± 8N;--- 工作行程应为20 ± 0.10mm。

4.1.4贯入深度测量表应满足下列技术要求：最大量程应为20 ± 0.02mm;分度值应为0.01mm。

4.1.5测钉长度应为40 ± 0.10mm,直径应为3.5mm,尖端锥度应为45°。

测钉量规的量规槽长度应为39.5+0.100mm。

4.1.6贯入仪使用时的环境温度应为-4〜40℃。

4.2校准基本要求4.2.1常使用过程中，贯入仪、贯入深度测量表（通称为仪器）应由法定计量部门每年至少校准一次。

4.2.2当遇到下列情况之一时，仪器应送法定计量部门进行校准：⑴新仪器启用前；⑵超过校准有效期；⑶更换主要零件或对仪器进行过调整；⑷检测数据异常；⑸零部件松动；⑹遭遇撞击或其他损坏；⑺累计贯入次数为10000次。

4.3贯入仪在闲置和保存时，工作弹簧应处于自由状态，贯入仪不得随意拆装。

混凝土贯入阻力测定仪操作规程1.仪器准备(1)确保混凝土贯入阻力测定仪处于稳定的水平位置。

(2)检查仪器是否完好无损，各操作部件是否灵活可用。

(3)检查电源是否可靠，并连接好电源线。

(4)确认仪器的压力计和贯入器是否已经校准。

2.样品准备(1) 从混凝土样品中取出一个足够大的试件，通常直径为150mm，高度为300mm。

(2)清洁试件的表面，确保其无附着物。

(3)确定试件的贯入面，并在贯入面标记测量点的位置。

3.试件安装(1)将试件放入混凝土贯入阻力测定仪的试件托盘上。

(2)调整托盘，使试件的贯入面恰好与贯入器的贯入口对齐。

(3)使用夹具固定试件，确保其在测试过程中不发生移动或倾斜。

4.开始测试(1)打开混凝土贯入阻力测定仪的电源开关。

(2) 调整测量头和贯入器的贯入速度，通常为1-2mm/s。

(3)按下开始测量按钮，贯入器开始向试件贯入。

(4)当测试到达预设的贯入深度时，停止测试。

5.记录数据(1)使用测力计读数器记录贯入阻力的读数。

(2)每次停止测试后，将贯入深度和贯入阻力的读数记录在测试数据表中。

6.数据处理(1)对测试数据进行整理和统计，计算出每个贯入深度对应的贯入阻力的平均值。

(2)将数据绘制成贯入深度与贯入阻力的曲线图。

7.分析结果(1)根据曲线图，判断混凝土贯入阻力的变化趋势。

(2)分析贯入阻力的大小，评估混凝土的贯入性能。

8.清洁仪器(1)测试结束后，关闭混凝土贯入阻力测定仪的电源开关。

(2)清洁仪器表面和各操作部件，保持仪器的干净和整洁。

9.记录和报告(1)将测试数据和分析结果记录在实验报告中。

(2)根据实验需求，编写实验报告并提交。

以上是混凝土贯入阻力测定仪的操作规程。

在操作过程中需要注意仪器的正确使用和样品的准备工作，严格按照操作规程进行操作，以确保测试结果的准确性和可靠性。

贯入法检测砌筑砂浆抗压强度技术规程贯入法检测砌筑砂浆抗压强度技术规程一、基本要求1、检测人员应通过相应专业培训。

检测过程中应做到正确和安全操作。

2、用贯入法检测的砌筑砂浆应符合下列要求：——自然养护；——龄期为28d或28d以上；——自然风干状态；——强度为0.4～16.0MP。

3、检测砌筑砂浆抗压强度时，委托单位应提供下列资料：——建设单位、设计单位、监理单位、施工单位和委托单位名称；——工程名称、结构类型、有关图纸；——原材料试验资料、砂浆品种、设计强芳等级和配合比；——砌筑日期、施工及养护情况；——检验原因。

一、测点布置1、检测砌筑砂浆抗压强度时，应以面积不大于25平法米的砌体构件或构筑和构筑物为一个构件。

2、按批抽样检测时，应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250立方米砌体为一批，抽检数量不应少于砌体总构件数的30%，且不应少于6个构件。

基础砌体可按一个楼层计。

3、被检测灰缝应饱满，其厚度不应小于7mm，并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。

4、多孔砖砌件和空斗墙砌体的水平灰缝深度应大于30mm。

5、检测范围内的饰面层、粉刷层、勾缝砂浆、浮浆以及表面109损失层等，应清除干净；应使待测灰缝砂浆暴露并经打磨坪整后再时进行检测。

6、每一构件应测试16点。

测点应均匀分布在构件的水平灰缝上，相邻测点水平间距不宜小于240mm，每条灰缝测点不宜多于2点。

三、贯入检测1、贯入检测应按下列程序操作：（1）将检查插入贯入杆的测钉座中，测钉尖端朝外，固定好测钉；（2）用摇柄旋紧螺母，直至挂钩挂上为止，然后将螺母推至贯入杆顶端；（3）将贯入仪扁头对准灰缝中间，并垂直贴在被测砌体灰缝砂浆的表面，握住贯入仪把手，板动扳机，将测钉贯入被测砂浆中。

2、每次试验前，应清除测钉上附着的水泥灰渣等杂物，同时用测钉量规检验测钉的长度；测钉能够通过测钉量规槽时，应重新用选用新的测钉。

3、操作的过程中，不当测点处的灰缝砂浆存在空调或测孔周围砂浆不完整时，该测点应作废，另选测点补测。

××××××检测有限公司 现场检测试验--作业指导书
文件编号：××××××
第×版
第 ×次修订
颁发日期： 2020 年 × 月 × 日
测。
5.2、操作过程中仪器要轻拿轻放，严格按照仪器操作规程检测。
5.3、检测人员在检测过程中要注意安全，戴好安全帽。尤其在检测
较高位置的墙体时，必须保证爬梯等辅助工具的稳固安全。
（7.3.4-1）
式中：
d
' i
-第
i
个测点贯入深度测量表读数，精确至
0.01mm；
d i - 第 i 个测点贯入深度值，精确至 0.01mm；
贯入深度测量表直接测量的并不是贯入深度，而是相当于 20.00 mm
长测钉的外露长度。例如：贯入深度测量表的读数为 15.89 mm，则
贯入深度为 20.00-15.89=4.11 mm。
误差验证试验，试验方法可按“规程附录 E”的要求进行，试验数量和
范围应按检测的对象确定，其检测误差应满足：其平均相对误差不应
大于 18%，相对标准差不应大于 20%的规定；否则应按“规程附录 E”
的要求建立专用测强曲线。这是因为随着建筑技术的发展，许多砂浆
新品种不断出现，如干拌砂浆、掺加各种塑化剂的砂浆等，对这些砂
××××××检测有限公司
文件编号：××××××
现场检测试验--作业指导书
第×版
第 ×次修订
颁发日期： 2020 年 × 月 × 日
贯入法检测砂浆砌体抗压强度作业指导书
1、适用范围 贯入法检测技术适用于工业与民用建筑砌体工程中砌筑砂浆抗
压强度的现场检测；当砂浆遭受高温、冻害、化学侵蚀、火灾、表面 粉饰等时，因砂浆的内外质量可能存在较大不同，因而不能适用。对 砌筑砂浆抗压强度进行检测时，除应执行本《作业指导书》外，尚应 符合国家现行的有关强制性标准的规定。 2、检测目的

你若盛开，蝴蝶自来。

混凝土贯入阻力测定仪操作规程
1、.将仪器安放在水平的平台上，并将仪器调至水平。

试料容器中装满符合标准的待测混凝土试料，抹平后放入仪器底盘上，松开调节螺套，选装上合适的贯入针。

旋动调节螺塞，使压力表指针对准刻度零线。

2、将钮子开关置于调整位置，按工作按扭后试料容器在2秒钟后，开始上升，待停止以后，即可调整。

调整时拧松调节螺套，将贯入针调至刚好接触试料表面，拧紧调节螺套固定贯入针，徐徐往下按手柄，使贯入针下沉25mm，即贯入到最深位置，压力表指示贯入阻力，读出做好记录。

3、在测试过程中，应经常注意压力表指针起始时是否在零点，如不在零点应调整。

砼凝结时间测试应按规定连续进行，必须避免在砼凝结后测试时阻力超过压力表量程而损坏压力表。

4、仪器使用完毕，取下带料容器，关闭电源，将仪器擦拭干净。

5、仪器应经常保养，定期校验。

文档内容到此结束，欢迎大家下载、修改、丰富并分享给更多有需要的人。

第1页/共1页。

3
2. 技术参数 1、 贯入仪贯入力：800±8N 2、 工作冲程：20±0.1mm 3、 数字测量尺量程：20mm±0.01mm 4、 测钉长度：40mm 5、 测钉直径：3.5mm 6、 量规槽：39.5mm 3. 贯入检测步骤 1、 用砂轮片将砌缝表面打磨平整； 2、 从箱中取出测钉，插入贯入杆（2）测钉座（9）的孔中，测钉 尖端朝外。然后用旋紧扳手将测钉座（9）螺母旋紧，使测钉固定。 3、 一手握住贯入仪主体（1），另一手将加力器（12）的长槽面套 入贯入仪后部的加力槽杆上，使加力器（12）的加力横销与加力槽 （6）相互吻合，然后用手握住加力器（12）末端，两手向内侧徐徐 用力，当发现扳机（7）跳动一下，表明贯入仪挂钩（7）已挂上（加 力时周围 3600 任何方向均可加力，以延长使用寿命），取下加力器 （12），这时贯入仪便可进入下面的检测了。 4、 检测时，一手水平托住贯入仪，让贯入仪的扁头用力抵住打磨 平整的砌缝表面，要牢牢握住仪器把手（5）以防反冲，然后扣动扳 机(7),贯入仪自由释放能量，这样就完成了一次检测，移开贯入仪， 用吹风器吹干净测孔。 5、 最后用深度测量尺测量测孔的深度，从显示屏上直接读取测量 深度值。这样就完成了一次完整的检测工作，查砂浆抗压强度换算 表便知砂浆抗压强度。
0.8
0.9
11.70
0.8
0.9
11.80
0.7
0.9
11.90
0.7
0.8
12.00
0.7
0.8
12.10
0.7
0.8
12.20
0.7
0.8
12.30
0.7
0.8
12.40
0.7
0.8
12.50
0.7
0.8

第1篇一、概述砂浆贯入仪是一种用于测定砂浆稠度的仪器，通过测定砂浆贯入度来反映砂浆的流动性和稠度。

以下是砂浆贯入仪的操作规程：二、操作步骤1. 准备工作（1）检查砂浆贯入仪是否完好，包括贯入杆、测力计、测力计支架等。

（2）将砂浆贯入仪放置在水平平稳的桌面上，确保其稳定。

（3）将砂浆搅拌均匀，并按照试验要求准备一定量的砂浆试样。

2. 测量步骤（1）将砂浆试样倒入容量筒中，使其表面低于筒口约10mm左右。

（2）用捣棒自容器中心向边缘插捣25次，轻击或轻摇容器5～6下，使砂浆表面平整。

（3）将砂浆贯入仪的贯入杆垂直放置在砂浆试样表面，确保贯入杆与砂浆表面接触良好。

（4）启动测力计，使贯入杆以规定的速度贯入砂浆试样，直至贯入深度达到规定值。

（5）读取测力计的示值，即为砂浆的贯入度。

3. 数据处理（1）将多次测量的贯入度数据进行平均值计算。

（2）根据砂浆贯入度与稠度的对应关系，确定砂浆的稠度等级。

三、注意事项1. 操作人员应熟悉砂浆贯入仪的使用方法，确保测量结果的准确性。

2. 在测量过程中，应保持砂浆贯入仪的稳定，避免晃动或倾斜。

3. 测量过程中，应注意贯入杆与砂浆表面的接触，避免产生误差。

4. 测量结束后，应及时清理砂浆贯入仪，保持其清洁。

5. 操作过程中，如遇异常情况，应立即停止操作，查找原因并采取措施。

6. 仪器使用过程中，如发现异常或损坏，应及时报修。

四、安全措施1. 操作人员应穿戴防护用品，如防护手套、防护眼镜等。

2. 操作过程中，注意避免砂浆溅入眼睛或口中。

3. 仪器使用过程中，避免碰撞或跌落，以免造成损坏。

4. 操作结束后，关闭电源，确保安全。

通过以上操作规程，可以有效保证砂浆贯入仪的测量精度和安全性，为砂浆稠度的测定提供可靠依据。

第2篇一、概述砂浆贯入仪是一种用于检测砂浆强度和耐久性的测试仪器。

它通过测量砂浆贯入深度来确定其强度。

以下为砂浆贯入仪的操作规程：二、操作步骤1. 准备工作：（1）检查仪器是否完好，包括电源、贯入杆、深度计等。

贯入式砂浆强度检测仪的相关使用介绍贯入式砂浆强度检测仪是一种用于评估砂浆强度的仪器，常用于建筑、道路和桥梁等工程的强度检测。

本文将介绍贯入式砂浆强度检测仪的相关使用介绍。

仪器概述贯入式砂浆强度检测仪由弹簧秤、压杆、钻头等组成，具有便携、易操作、准确度高等特点。

使用时，通过将装满试样的模具嵌入砂浆块中，将压杆与模具相连，将钻头插入模具中心孔，使压杆沿垂直方向作用于模具上，记录钻头沉入深度，进而计算出砂浆的抗压强度值。

使用方法试样制备在使用贯入式砂浆强度检测仪进行强度检测之前，需要先制备试样。

试样需要按照规范要求，采用试样模具进行制备，并进行养护处理，使试样内部结构稳定，达到一定强度和抗压能力。

仪器安装在进行强度检测之前，需要将仪器安装好。

将弹簧秤垂直安装在稳定的平面上，并紧固固定。

插入压杆，将压杆与弹簧秤相连，并调整压杆长度，使其与试样模具相对应。

然后将钻头安装在压杆末端，并将钻头插入模具中心孔中。

进行强度检测在仪器安装好之后，可以进行强度检测。

将试样放置在平稳的平面上，保证试样上表面与平面平行。

将模具嵌入试样中，并将压杆与模具相连。

将钻头插入模具中心孔中，保持垂直状态。

在该状态下记录钻头沉入深度，并根据压杆长度计算出砂浆的抗压强度值。

清洁和保养在使用贯入式砂浆强度检测仪之后，需要注意清洁和保养。

将仪器放置在干燥、稳定的环境下，并定期进行检查和维护，保证仪器的正常使用和精度。

清理时，使用软布擦拭仪器，避免使用有腐蚀性和高粘度的溶剂。

总结贯入式砂浆强度检测仪可以对砂浆的强度进行评估，具有实用性和易操作性的优点。

在使用时需要注意试样制备、仪器安装、进行强度检测以及清洁和保养等细节问题，以保证仪器的正常使用和精度。

第1篇一、适用范围本规程适用于所有用于砂浆性能测试的仪器设备，包括砂浆稠度仪、砂浆搅拌机、砂浆抗折试验机等。

二、操作前的准备1. 检查仪器设备是否完好，包括电源、仪表、传感器等，确保设备运行正常。

2. 根据试验要求，准备好所需的原材料、工具和辅助材料。

3. 确保试验环境符合试验要求，如温度、湿度等。

4. 了解试验方法和步骤，熟悉仪器设备的操作流程。

三、砂浆稠度仪操作规程1. 将盛满砂浆锥模放入仪器中，确保锥模稳固。

2. 调整试锥，使其锥尖与砂浆表面接触，并保持对中。

3. 将刻度盘控制丝杆移至中心，使丝杆下端与试锥滑杆顶端对齐接触。

4. 把刻度盘上的指针调到零位，并固定牢固。

5. 拧开试锥滑杆固定螺丝，使试锥自由下落至锥模的砂浆中。

6. 调整度盘指针旋钮，使丝杆下端下降到试锥滑杆顶端。

7. 从表盘上读数，即得砂浆稠度值。

8. 试验结束后，清洗仪器设备，记录仪器使用前后状况。

四、砂浆搅拌机操作规程1. 作业前检查搅拌机的转动情况是否良好，安全装置、防护装置等均应牢固可靠，操作灵活。

2. 砂浆搅拌机启动后先经空机运转，检查搅拌叶旋转方向是否正确，先加水后加料进行搅拌操作。

3. 砂浆搅拌机运转中不得用手或木棒等伸进搅拌料兜内或在料兜口清理灰浆。

4. 操作中，应观察机械运转情况，当有异常或轴承温升过高等现象时，应停机检查。

5. 操作中如发生故障不能运转需检修时，应先切断电源，将搅拌料兜内灰浆倒出，进行检修，排除故障。

6. 作业完毕，做好搅拌机内外的清洗和搅拌机周围清理工作，切断电源，搅拌机开关打闭锁，挂停电牌。

五、砂浆抗折试验机操作规程1. 检查试验机是否完好，确保试验机运行正常。

2. 将试件放置在试验机上，确保试件稳固。

3. 根据试验要求，调整试验机的加载速度和试验时间。

4. 启动试验机，进行砂浆抗折试验。

5. 试验结束后，记录试验数据，清洗试验机。

六、注意事项1. 操作过程中，应严格遵守安全操作规程，确保人身安全。
