SJY800B型贯入式砂浆强度检测仪操作规程
- 格式:doc
- 大小:17.50 KB
- 文档页数:2
砂浆稠度仪操作规程
1.将盛浆桶内拭净,圆锥体轴杆用机油擦润,使其易于自由滑动。
2.将新拌砂浆一次装入盛浆桶内,离桶顶约一厘米为止,用捣棒插捣25次,再将盛浆桶轻轻敲击5~6次,使砂浆表面水平。
3.将盛浆桶置于试验仪上,使标准圆锥尖端与浆面恰好接触,旋紧制动螺丝,校正指示标尺,标于零点。
4.放松制动螺丝,使标准圆锥突然下降,要垂直、平稳、自由地沉入砂浆中,10秒后读取指标尺上所指出的沉入量(准确到
0.5cm)。
5.提升标准圆锥,将盛浆桶内砂倒掉,清洁仪器,清理现场。
砂浆稠度测定仪操作规程1.将拌好的砂浆一次装入容器内,用直径10-12mm的捣棒插捣25次,再轻拍容器5-6次,将容器置于试锥尖端之下,并使容器中心对准试锥尖端。
2.调整锥体架、使标准锥体的尖端与砂浆混合物表面接触,拧紧螺钉。
3.调节销母及指针对准零位,移动表盘升降架,使齿条下端与试锥滑杆上端轻轻接触。
4.松开试锥固定螺丝,让标准试锥自由沉入砂浆混合物10秒钟,拧紧固定螺丝。
5.转动销母,使齿条下端刚好与试锥滑杆接触,从表盘读出下沉的距离。
6.试验在进行过程中不得离开,非试验人员不得使用本仪器,每次使用后,应洗净擦干。
仪器不用时加罩保护。
7.标准试锥存放或使用时,应注意严加保护,不得碰伤标准锥体的外锥面和锥体尖端。
砂浆凝结时间测定仪操作规程1. 使用时首先将搅拌均匀的砂浆装入试模内,离上口平面约10 毫米抹平,砂浆表面泌水不清除,将试模放在圆盘上。
2. 此时将压力显示器清零,然后操作者用手将压杆垂直向下施压力,在10 秒时间内将试针缓慢而均匀地垂直贯入砂装25mm ,这时压力显示器上所示为测定值。
3. 同时将限位螺母调到适当位置,放开压杆,试针在弹簧力作用下复位按每半小时重复一次,当阻力值达到0.3MPa 时改为15分钟测定一次,直到阻力值达到0.7MPa 为止。
4. 砂浆贯入阻力计算:p pp A N f式中:f p ——贯入阻力值(MPa),精确至0.01MpaN p ——贯入深度为25mm 时的静压力(N ) ;A p ——贯入试针截面积(30mm 2);5. 试验结束,须将工作台面板,试针及接触片擦洗干净。
工作台面勿受重压(小于10kg)。
将试模内试样取出,擦洗干净并上油防锈,使用前上脱模剂。
滑动部分应经常注油润滑,使仪器工作正常。
6. 应安放在室温在20℃左右安静及无腐蚀无介质的环境中。
立式砂浆收缩膨胀仪操作规程1、先将标准棒置于工作台上,拧动调整螺丝使之近似垂直。
2、将测量框架置于标准棒的顶头,调整螺杆和螺母,使百分表对准零位(或记下百分表之刻度)。

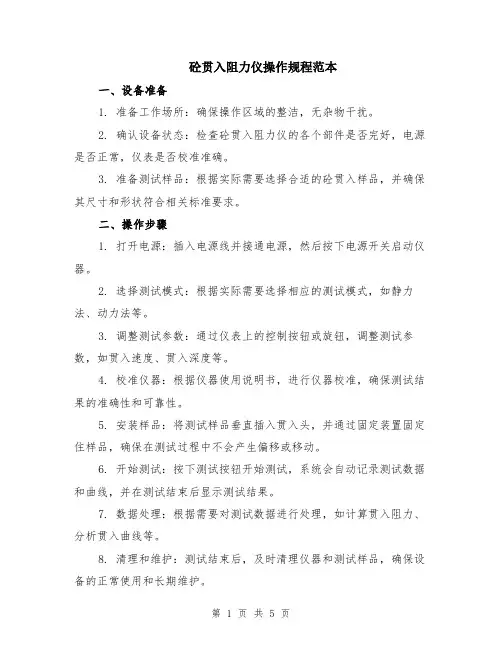

砼贯入阻力仪操作规程范本一、设备准备1. 准备工作场所:确保操作区域的整洁,无杂物干扰。
2. 确认设备状态:检查砼贯入阻力仪的各个部件是否完好,电源是否正常,仪表是否校准准确。
3. 准备测试样品:根据实际需要选择合适的砼贯入样品,并确保其尺寸和形状符合相关标准要求。
二、操作步骤1. 打开电源:插入电源线并接通电源,然后按下电源开关启动仪器。
2. 选择测试模式:根据实际需要选择相应的测试模式,如静力法、动力法等。
3. 调整测试参数:通过仪表上的控制按钮或旋钮,调整测试参数,如贯入速度、贯入深度等。
4. 校准仪器:根据仪器使用说明书,进行仪器校准,确保测试结果的准确性和可靠性。
5. 安装样品:将测试样品垂直插入贯入头,并通过固定装置固定住样品,确保在测试过程中不会产生偏移或移动。
6. 开始测试:按下测试按钮开始测试,系统会自动记录测试数据和曲线,并在测试结束后显示测试结果。
7. 数据处理:根据需要对测试数据进行处理,如计算贯入阻力、分析贯入曲线等。
8. 清理和维护:测试结束后,及时清理仪器和测试样品,确保设备的正常使用和长期维护。
三、安全注意事项1. 在操作过程中,应保持专注,注意安全,避免发生危险事故。
2. 在使用前,请仔细阅读设备的使用说明书,并按照规程进行操作。
3. 在测试过程中,严禁触碰设备的运动部件和电源线,避免发生意外伤害。
4. 使用过程中如有异常情况或设备故障,请立即停止使用,并及时联系维修人员进行维修。
5. 在清理设备时,务必断开电源,并使用清洁布擦拭设备表面,切勿使用有腐蚀性的溶剂或刷子进行清洁。
四、常见问题解决1. 仪表无法开机或无法正常工作:检查电源是否正常连接,按下电源开关是否有效,确认电源线是否损坏等,如有故障可联系维修人员。
2. 测试结果不准确或不稳定:可以尝试重新校准设备,检查样品的质量和尺寸是否符合要求,如问题仍存在可咨询专业人员。
3. 仪器出现故障或异常声音:立即停止使用,并断开电源,联系维修人员维修设备。

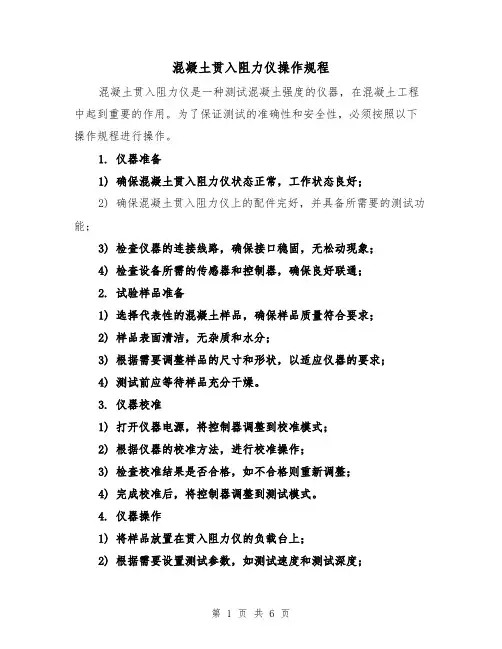

混凝土贯入阻力仪操作规程混凝土贯入阻力仪是一种测试混凝土强度的仪器,在混凝土工程中起到重要的作用。
为了保证测试的准确性和安全性,必须按照以下操作规程进行操作。
1. 仪器准备1) 确保混凝土贯入阻力仪状态正常,工作状态良好;2) 确保混凝土贯入阻力仪上的配件完好,并具备所需要的测试功能;3) 检查仪器的连接线路,确保接口稳固,无松动现象;4) 检查设备所需的传感器和控制器,确保良好联通;2. 试验样品准备1) 选择代表性的混凝土样品,确保样品质量符合要求;2) 样品表面清洁,无杂质和水分;3) 根据需要调整样品的尺寸和形状,以适应仪器的要求;4) 测试前应等待样品充分干燥。
3. 仪器校准1) 打开仪器电源,将控制器调整到校准模式;2) 根据仪器的校准方法,进行校准操作;3) 检查校准结果是否合格,如不合格则重新调整;4) 完成校准后,将控制器调整到测试模式。
4. 仪器操作1) 将样品放置在贯入阻力仪的负载台上;2) 根据需要设置测试参数,如测试速度和测试深度;3) 启动测试程序,开始测试;4) 观察仪器显示的测试数据,记录测试过程中的变化;5) 根据测试结果进行分析和判断;6) 完成测试后,关闭仪器电源,清理测试现场。
5. 数据处理和分析1) 将测试结果记录下来,包括测试时间、负载数据等;2) 对测试数据进行处理和分析,如计算平均值、标准差等;3) 比较测试结果与设计要求,判断混凝土强度是否满足要求;4) 将测试结果整理成报告,并保留在档案中;6. 注意事项1) 操作人员必须具备相关操作技能和专业知识;2) 操作人员必须穿着合适的工作服和安全防护用品;3) 在操作过程中要保持仪器的稳定性,避免震动和碰撞;4) 在测试过程中要注意观察仪器的工作状态和显示数据,如有异常及时处理;5) 严禁在无专业人员指导下进行操作,以免发生事故;以上是混凝土贯入阻力仪的操作规程,希望对您有所帮助。
如果您还有其他问题,欢迎继续咨询。

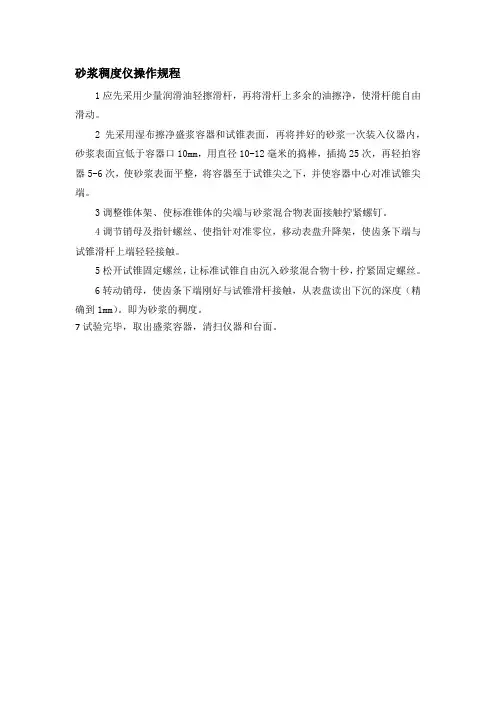

砂浆稠度仪操作规程
1应先采用少量润滑油轻擦滑杆,再将滑杆上多余的油擦净,使滑杆能自由滑动。
2先采用湿布擦净盛浆容器和试锥表面,再将拌好的砂浆一次装入仪器内,砂浆表面宜低于容器口10mm,用直径10-12毫米的捣棒,插捣25次,再轻拍容器5-6次,使砂浆表面平整,将容器至于试锥尖之下,并使容器中心对准试锥尖端。
3调整锥体架、使标准锥体的尖端与砂浆混合物表面接触拧紧螺钉。
4调节销母及指针螺丝、使指针对准零位,移动表盘升降架,使齿条下端与试锥滑杆上端轻轻接触。
5松开试锥固定螺丝,让标准试锥自由沉入砂浆混合物十秒,拧紧固定螺丝。
6转动销母,使齿条下端刚好与试锥滑杆接触,从表盘读出下沉的深度(精确到1mm)。
即为砂浆的稠度。
7试验完毕,取出盛浆容器,清扫仪器和台面。

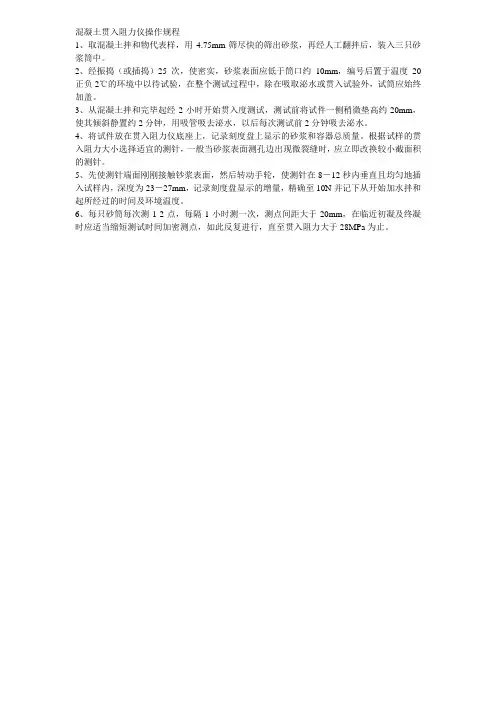

混凝土贯入阻力仪操作规程
1、取混凝土拌和物代表样,用4.75mm筛尽快的筛出砂浆,再经人工翻拌后,装入三只砂浆筒中。
2、经振捣(或插捣)25次,使密实,砂浆表面应低于筒口约10mm,编号后置于温度20正负2℃的环境中以待试验,在整个测试过程中,除在吸取泌水或贯入试验外,试筒应始终加盖。
3、从混凝土拌和完毕起经2小时开始贯入度测试,测试前将试件一侧稍微垫高约20mm,使其倾斜静置约2分钟,用吸管吸去泌水,以后每次测试前2分钟吸去泌水。
4、将试件放在贯入阻力仪底座上,记录刻度盘上显示的砂浆和容器总质量。
根据试样的贯入阻力大小选择适宜的测针,一般当砂浆表面测孔边出现微裂缝时,应立即改换较小截面积的测针。
5、先使测针端面刚刚接触钞浆表面,然后转动手轮,使测针在8-12秒内垂直且均匀地插入试样内,深度为23-27mm,记录刻度盘显示的增量,精确至10N并记下从开始加水拌和起所经过的时间及环境温度。
6、每只砂筒每次测1-2点,每隔1小时测一次,测点间距大于20mm,在临近初凝及终凝时应适当缩短测试时间加密测点,如此反复进行,直至贯入阻力大于28MPa为止。
SJY800B型贯入式砂浆强度检测仪操作规程一、安全操作要求1.1操作人员必须经过相关培训,并且具有一定的操作经验。
1.2操作人员必须穿戴好个人防护装备,包括安全帽、工作服、防护眼镜、防护手套等。
1.3在操作仪器之前,必须确保该仪器处于良好的工作状态,不存在损坏或者故障。
1.4操作人员在使用仪器的过程中,禁止离开岗位或者进行其他无关工作。
1.5操作人员在使用仪器的过程中,要密切关注仪器的工作状态,及时发现并解决问题。
二、仪器的准备工作2.1将SJY800B型贯入式砂浆强度检测仪放置到平稳的工作台上,并连接好电源。
2.2打开仪器的电源开关,等待仪器自检完成。
2.3选择好合适的试样,检查试样的尺寸和质量是否符合要求。
2.4在试样上划好标记,以便于后续分析和处理数据。
三、仪器的操作步骤3.1将试样放置到仪器的工作台上,固定好。
3.2调整仪器的工作参数,包括针头的下落速度和下落距离等。
3.3打开仪器的电子显示屏,选择要进行的测试模式。
3.4按下启动按钮,仪器开始工作,针头开始向试样中穿入。
3.5观察仪器的显示屏,记录下试样的强度数值。
3.6根据测试结果,进行必要的数据分析和处理。
四、仪器的维护保养4.1每次使用完毕后,及时清理仪器表面的灰尘和污渍。
4.2定期对仪器进行检查和维修,确保仪器的正常工作。
4.3定期校准仪器的测量功能,确保测试结果的准确性。
4.4仪器长期不使用时,应存放在干燥、通风的地方,避免受潮和损坏。
五、事故处理5.1在操作过程中,如果发生仪器故障或者操作失误,应立即停止操作,并及时向上级报告。
5.2在有人员受伤或者仪器损坏的情况下,应立即采取必要的急救措施,并报警处理。
5.3在故障处理过程中,应避免瞎操作,确保自身和他人的安全。
六、操作注意事项6.1严格按照操作规程进行操作,不得擅自修改或者破坏仪器的零部件。
6.2在使用仪器的过程中,严禁将手指或其他物品伸入仪器的工作区域内。
6.3在试验过程中,应避免试样直接接触到针头或其他部件,以免产生误差。
混凝土贯入阻力仪操作规程
《混凝土贯入阻力仪操作规程》
一、目的
混凝土贯入阻力仪是用来测定混凝土内部抗压性能的仪器,本操作规程旨在规范操作流程,确保测试结果的准确性和可靠性。
二、操作前准备
1. 确认混凝土贯入阻力仪的工作状态正常。
2. 校准仪器,确保精度。
3. 准备好测试样品的混凝土,保证样品表面光滑平整,无裂缝和松散。
三、操作步骤
1. 将测试样品放置在仪器的测试台上,调整仪器使测试针与样品接触。
2. 启动仪器,开始测试。
测试过程中要注意观察测试针的贯入情况,确保测试过程中无异常情况。
3. 测试完成后,记录测试结果。
将测试结果与标准值进行对照,判断样品的抗压性能。
四、操作注意事项
1. 操作时要穿戴好个人防护装备,避免意外伤害。
2. 操作人员要熟悉仪器的使用方法,确保操作规范。
3. 测试样品的准备要细致,确保样品质量符合要求。
4. 测试结束后及时清洁和维护仪器,确保仪器的长期稳定使用。
五、维护保养
1. 每次使用结束后,要对仪器进行清洁和检查,确保仪器的正常运行。
2. 定期对仪器进行维护保养,保证仪器的稳定性和精度。
六、结束语
混凝土贯入阻力仪的正确操作对于测试结果的准确性至关重要,操作人员必须严格按照操作规程进行操作,确保测试结果的可靠性和准确性。
同时,在日常使用过程中也要做好仪器的维护保养工作,保证仪器的长期稳定运行。

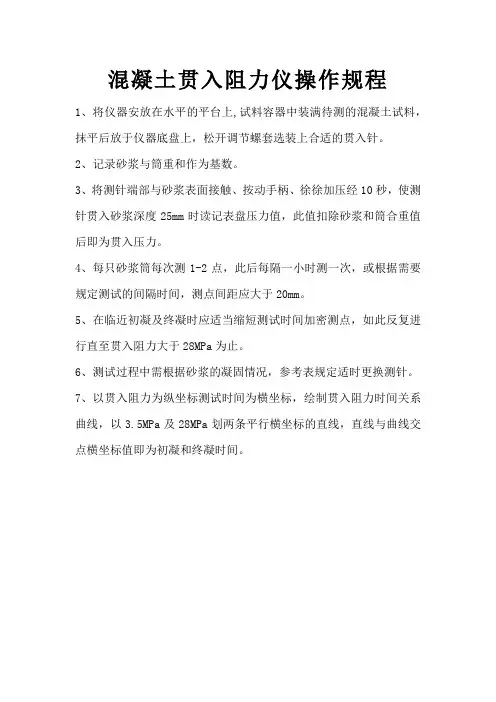

混凝土贯入阻力仪操作规程
1、将仪器安放在水平的平台上,试料容器中装满待测的混凝土试料,抹平后放于仪器底盘上,松开调节螺套选装上合适的贯入针。
2、记录砂浆与筒重和作为基数。
3、将测针端部与砂浆表面接触、按动手柄、徐徐加压经10秒,使测针贯入砂浆深度25mm时读记表盘压力值,此值扣除砂浆和筒合重值后即为贯入压力。
4、每只砂浆筒每次测1-2点,此后每隔一小时测一次,或根据需要规定测试的间隔时间,测点间距应大于20mm。
5、在临近初凝及终凝时应适当缩短测试时间加密测点,如此反复进行直至贯入阻力大于28MPa为止。
6、测试过程中需根据砂浆的凝固情况,参考表规定适时更换测针。
7、以贯入阻力为纵坐标测试时间为横坐标,绘制贯入阻力时间关系曲线,以3.5MPa及28MPa划两条平行横坐标的直线,直线与曲线交点横坐标值即为初凝和终凝时间。

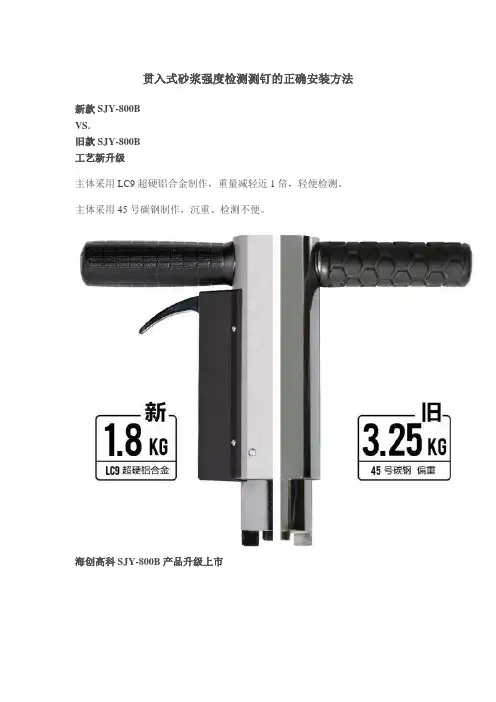

贯入式砂浆强度检测测钉的正确安装方法
新款SJY-800B
VS.
旧款SJY-800B
工艺新升级
主体采用LC9超硬铝合金制作,重量减轻近1倍,轻便检测。
主体采用45号碳钢制作,沉重、检测不便。
海创高科SJY-800B产品升级上市
用哑铃重量形象一点举例,就很好理解了
新一代砂浆强度检测仪轻了近3斤
自从换了新的砂浆强度检测仪,就跟手酸腰疼说了再见
根据老用户在使用中的反馈,针对手柄、卡扣等细节做了升级
下面介绍一下贯入式砂浆强度检测仪使用方法
将测钉插入贯入仪测钉座中,测钉尖朝外,固定好测钉。
海创全新的SJY-800B 更新了测钉座紧固件,安装更方便牢固。
然后将贯入仪上膛
将贯入仪扁头对准灰缝中间,并垂直贴在被测砌体灰缝砂浆表面,握住贯入仪把手,扣动扳机,将测钉贯入被测砂浆中。
检测完毕,那么重点来了
测钉怎么安装才是正确的呢
首先分解一下,检测仪卡扣部分结构
图一为夹紧测钉用的弹性筒夹
图二为固定筒夹的螺母;当螺母在旋紧过程中压迫筒夹从而使筒夹夹紧测钉。
1、将紧钉器推进与固定螺母扣合
2、顺时针旋转紧钉器,固定测钉
安装完毕
筒夹是弹性装置,正常情况下孔径为3.4mm,当没有装夹测钉而继续拧螺母时,会导致筒夹继续收缩,从而导致筒夹从螺母上脱落下来。
不装测钉拧螺母容易造成筒夹变形
因此在使用过程中
尽量避免在不装夹测钉的情况下用力拧螺母总结一下,先装测钉,再拧螺母,才是正解。
1仪器设备名称SJY800B型贯入式砂浆强度检测仪2主要测量参数本机是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系,采用压缩工作弹簧加荷,把一测钉贯入砂浆中,由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。
3主要技术参数3.1贯入仪贯入力:800±8N3.2数字测量尺量程:40mm±0.01m m3.3测钉长度:40mm3.4测钉直径:3.5m m3.5测规槽:39.5mm3.6贯入深度:20±0.1m m4贯入检测应按下列程序操作:1将测钉插入贯入杆的测钉座中,测钉尖端朝外,固定好测钉:2用摇柄旋紧螺母,直至挂钩挂上为止,然后将螺母退至贯入杆顶端;3将贯入仪扁头对准灰缝中间,并垂直贴在被测砌体灰缝砂浆的表面,握住贯入仪把手,扳动扳机,将测钉贯入被测砂浆中。
4.1每次试验前,应清除测钉上附着的水泥灰渣等杂物,同时用测钉量规检验测钉的长度;测钉能够通过测钉量规槽时,应重新选用新的测钉。
4.2 操作过程中,当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时,该测点应作废,另选测点补测。
4.3贯入深度的测量应按下列程序操作:1将测钉拔出,用吹风器将测孔中的粉尘吹干净;2将贯入深度测量表扁头对准灰缝,同时将测头插入测孔中,并保持测量表垂直于被测砌体灰缝砂浆的表面,从表盘中直接读取测量表显示值并记录在本规程附录C的记录表中,贯入深度应按下式计算:di =20.00- di'式中di'—第i个测点贯入深度测量表读数,精确至0.01mm;di—第i个测点贯入深度值,精确至0.01m m。
3直接读数不方便时,可用锁紧螺钉锁定测头,然后取下贯入深度测量表读数。
4.4当砌体的灰缝经打磨仍难以达到平整时,可在测点处标记,贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d,然后再在测点处进行贯入检测,读取 d ,则贯入深度应按下式计算:di = di0 - di'(4.3.5)式中di—第i个测点贯入深度值,精确至0.01m m;di0—第i个测点贯入深度测量表的不平整度读数,精确至0.01mm;di '—第i个测点贯入深度测量表读数,精确至0.01mm。
目录一、混凝土贯入阻力测定仪操作规程 (4)二、单卧轴强制式混凝土搅拌机操作规程 (5)三、砂浆稠度仪操作规程 (6)四、7L直读式含气量测定仪操作规程 (7)五、混凝土振动台操作规程 (8)六、氯离子分析仪操作规程 (9)七、游离氧化钙测定仪操作规程 (10)八、火焰光度计操作规程 (11)九、PH酸度计操作规程 (12)十、钢筋标距仪操作规程 (13)十一、自动调压混凝土抗渗仪操作规程 (14)十二、电动抗折试验机操作规程 (15)十三、混凝土快速冻融试验设备操作规程 (16)十四、BSJ-A全自动真空饱水机操作规程 (17)十五、MH-Ⅱ自动数显洛杉矶磨耗操作规程 (18)十六、单杠固结仪操作规程 (19)十七、振击式标准振摆仪操作规程 (20)十八、多功能电动击实仪操作规程 (21)十九、恒应力压力试验机操作规程 (22)二十、负压筛析仪操作规程 (23)二十一、雷氏沸煮箱操作规程 (24)二十二、JJ—5型行星式水泥胶砂搅拌机操作规程 (25)二十三、水泥净浆搅拌机操作规程 (26)二十四、水泥胶砂流动度测定仪操作规程 (27)二十五、水泥胶砂振实台操作规程 (28)二十六、标准恒温恒湿养护箱操作规程 (29)二十七、电子天平操作规程 (30)二十八、K30平板载荷测试仪操作规程 (31)二十九、自动岩石切片机操作规程 (32)三十、自动双端面磨石机操作规程 (33)三十一、Evd动态变形模量测试仪操作规程 (34)三十二、WE-300B电液式万能材料试验机操作规程 (35)三十三、电热鼓风干燥箱操作规程 (36)三十四、标准养护恒温恒湿控制仪操作规程 (37)三十五、全自动比表面积测定仪操作规程 (38)三十六、SBY-1型恒温水养护箱操作规程 (39)三十七、高温电阻炉操作规程 (40)三十八、YE-2000C压力试验机操作规程 (41)三十九、DYE-300S型水泥抗折抗压试验机操作规程 (42)四十、JKS型集料碱骨料试验箱操作规程 (43)四十一、DT-227型路面材料强度试验仪操作规程 (44)四十二、DL-5000电子拉力材料试验机操作规程 (45)四十三、WEW-1000D万能试验机操作规程 (46)四十四、HR-150A型洛氏硬度计操作规程 (47)四十五、THD-0506型超级低温槽操作规程 (48)一、混凝土贯入阻力测定仪操作规程1.塑性混凝土拌和物用5mm的筛从拌和物中筛取出砂浆,并拌和均匀,将砂浆分别装入三只砂浆筒中(即150mm立方体试模)经振捣(或插捣35次)使密实砂浆表面应低于筒口约10mm。
标准贯入仪操作规程
一、总则
1.1标准贯入试验适用于砂土、粉土和一般粘性土。
二、设备仪器
2.1标准贯入器:由刃口形的贯入器靴、对开圆筒式贯入器身和贯入
器头3部分组成。
2.2落锤:穿心锤,质量为65±0.5kg钢锤,应配有自动落锤装置,落距76±2cm。
2.3钻杆:直径42mm,抗拉强度应大于600Mpa;轴线的直线度误差应小于0.1%。
三、操作步骤
3.1先用钻具钻至试验土层标高以上0.15m处,清除残土。
清孔时应避免试验土层受到扰动。
当在地下水位以下的土层进行试验时,应使孔内水位高于地下水位,以免出现涌砂和坍孔,必要时应下套管或用
泥浆护壁。
3.2贯入前应拧紧钻杆接头,将贯入器放入孔内,避免冲击孔底,注意保持贯入器、钻杆、导向杆联接后的垂直度。
孔口宜加导向器,以保证穿心锤中心施力。
3.3采用自动落锤法,将贯入器以每分钟15~30击打入土中0.15m后开始记录每打入0.10m的锤击数,累计0.30m的锤击数为标准贯入击数,并记录贯入深度与试验情况,若遇密实土层,贯入0.30m锤击数超过50击时,不应强行打入,记录50击的贯入深度。
3.4旋转钻杆,然后提出贯入器,取贯入器中的土样进行鉴别、描述、记录,并量测其长度。
将需要保存的土样仔细包装、编号,以备试验之用。
四、注意事项
4.1标准贯入器应定期送检定机构检定,当贯入器靴缺口或卷刃,单独缺口长度超过5mm,或累计长度超过12mm时应更换
4.2应定期调整控制落距的器具,以保证落距的准确度。
4.3定期检查钻杆的弯曲度,以使用总长度为标准,剔除弯曲,杆及不符合同轴度的钻杆接头。
1.概述贯入法检测是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系,采用压缩工作弹簧加荷,把一测钉贯入砂浆中,由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。
贯入法检测砂浆抗压强度技术在砂浆强度检测技术领域中因其:1、操作简单;2、检测结果准确;3、试验费用低廉等优点,深受用户好评,也是目前现场砂浆强度检测中使用最为广泛的一种检测技术。
配合此项技术推广使用的中华人民共和国行业标准《贯入法检测砌筑砂浆抗压强度技术规程》(JGJ/T136—2001)已于2002年1月1日正式颁布施行了。
SJY800B型贯入式砂浆强度检测仪,用于砌体砂浆强度检测,是本公司最新产品,它采用杠杆式加力方法,具有重量轻,操作简单,检测精度高等特点,即减轻了检测人员的劳动强度,又提高了检测效率,是回弹法、原位推出法等方法的替代产品,其产品性能达到了国际领先水平。
1.仪器介绍SJY800B型贯入式砂浆强度检测仪全套包括:1、贯入仪主机壹台;2、贯入深度测量尺壹只;3、特制测钉壹盒(40根);4、测钉量规壹块;5、测钉座螺母旋紧扳手壹个;6、加力器壹个;7、吹风器壹个;8、砂轮壹块;9、包装箱壹只;•贯入仪主机(见图1-1):它采用机械贯入方式,依靠特种装置的弹簧提供检测所需的能量,由于弹簧的每次压缩量相同,因而使每次释放的能量相同,这样就保证了检测的准确性、可靠性。
•贯入深度测量尺(见图1-2):它是用来测量贯入仪主机测试产生的测孔深度,所测数据为实际深度,不需要计算,任意点调零。
•特制测钉:它是由特种钢材经过磨制而成的,是贯入仪主机检测时必备的专用工具,测钉在插入贯入仪主机的测钉座后,从贯入仪主机中受压缩弹簧释放时产生的能量中获取动量,贯入砂浆中,特制测钉具有极强的硬度,可以保证重复使用数次而不影响检测的精度。
•测钉量规:它是当一根测钉经多次使用后还能否继续使用的衡量工具。
在衡量一根测钉的寿命时,将测钉量规放置于一水平面上,然后将待衡量的测钉根部抵住量规槽的一端,顺着量规槽的方向将测钉放下,看测钉能否通过量规槽,若通过了,则此根测钉则不能使用。
混凝土贯入阻力仪操作规程
1、混凝土拌和物代表样,用5 厘米筛尽快的筛出砂浆,再经人工翻料,装入一个试模,每批混凝土拌合物取一个试样,共取三个试样,分三个试模。
2、砂浆装入试模后,用捣棒均匀插捣(对平面尺寸为150mm×
150mm 的试模插捣35 次),然后轻击试模侧面以排除在试捣中留
下空洞。
进一步整平砂浆的表面,使其低于试模上沿10 mm。
3、试件静置于温度尽可能现场相同的环境中,盖上玻璃片或温布,约1 小时后,将试件侧微垫高20 mm,使其倾斜约2min,除去泌水,若在贯入的测试前还有泌水,也应有除去。
4、将试件放在贯入阻力仪底座上,记录刻度盘显示的砂浆和穿切
的总质量,根据试件的贯入阻力大小选择适当的测针,一般当砂浆表面孔边出现微裂缝时,应立即改换较小载面积的测针,先使侧针端面刚刚接触砂浆表面,然后转动手轮,使测针在105内垂直且均匀的插入式样内,深度为25 mm 记下刻度盘显示的质量增量,并记下从开始加水拌和起所经过时间及环境温度,测定时侧针应距试模
边缘25 mm,测针贯入砂浆各点间净距至少为所用测针直径的两倍,三个试模每次各测1—2 点,取其算术平均值为该时间的贯入阻力值。
SJ Y800B型贯入式砂浆强度检测仪操作规程
1仪器设备名称
SJY800B型贯入式砂浆强度检测仪
2主要测量参数
本机是根据测钉贯入砂浆的深度和砂浆抗压强度间的相关关系,采用压缩工作弹簧加荷,把一测钉贯入砂浆中,由测钉的贯入深度通过测强曲线来换算砂浆抗压强度的一种新型现场检测方法。
3主要技术参数
3.1贯入仪贯入力:800±8N
3.2数字测量尺量程:40mm±0.01m m
3.3测钉长度:40mm
3.4测钉直径:3.5m m
3.5测规槽:39.5mm
3.6贯入深度:20±0.1m m
4贯入检测应按下列程序操作:
1 将测钉插入贯入杆的测钉座中,测钉尖端朝外,固定好测钉:
2 用摇柄旋紧螺母,直至挂钩挂上为止,然后将螺母退至贯入杆顶端;
3 将贯入仪扁头对准灰缝中间,并垂直贴在被测砌体灰缝砂浆的表面,握住贯入仪把手,扳动扳机,将测钉贯入被测砂浆中。
4.1每次试验前,应清除测钉上附着的水泥灰渣等杂物,同时用测钉量规检验测钉的长度;测钉能够通过测钉量规槽时,应重新选用新的测钉。
4.2 操作过程中,当测点处的灰缝砂浆存在空洞或测孔周围砂浆不完整时,该测点应作废,另选测点补测。
4.3贯入深度的测量应按下列程序操作:
1将测钉拔出,用吹风器将测孔中的粉尘吹干净;
2将贯入深度测量表扁头对准灰缝,同时将测头插入测孔中,并保持测量表垂直于被测砌体灰缝砂浆的表面,从表盘中直接读取测
量表显示值并记录在本规程附录C的记录表中,贯入深度应按下式计算:
d
i =20.00- d
i
'
式中d
i
'—第i个测点贯入深度测量表读数,精确至0.01mm;
d
i
—第i个测点贯入深度值,精确至0.01m m。
3直接读数不方便时,可用锁紧螺钉锁定测头,然后取下贯入深度测量表读数。
4.4当砌体的灰缝经打磨仍难以达到平整时,可在测点处标记,贯入检测前用贯入深度测量表测读测点处的砂浆表面不平整度读数d,然后再在测点处进行贯入检测,
读取 d ,则贯入深度应按下式计算:
d
i = d
i
0 - d
i
'(4.3.5)
式中d
i
—第i个测点贯入深度值,精确至0.01m m;
d
i
0—第i个测点贯入深度测量表的不平整度读数,精确至0.01mm;
d
i
'—第i个测点贯入深度测量表读数,精确至0.01mm。
