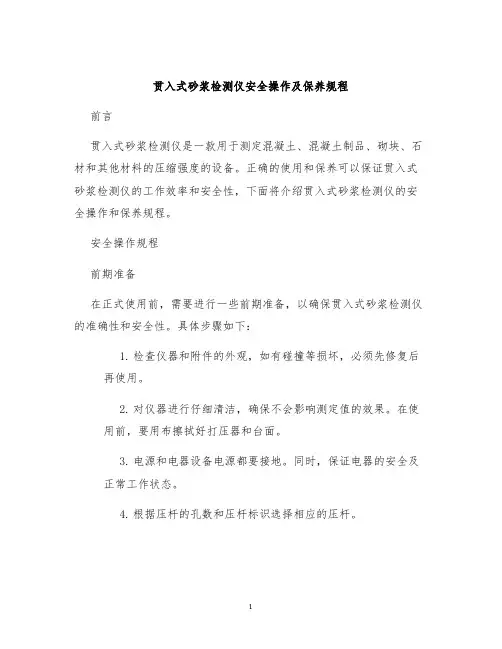

贯入式砂浆检测仪安全操作及保养规程前言贯入式砂浆检测仪是一款用于测定混凝土、混凝土制品、砌块、石材和其他材料的压缩强度的设备。
正确的使用和保养可以保证贯入式砂浆检测仪的工作效率和安全性,下面将介绍贯入式砂浆检测仪的安全操作和保养规程。
安全操作规程前期准备在正式使用前,需要进行一些前期准备,以确保贯入式砂浆检测仪的准确性和安全性。
具体步骤如下:1.检查仪器和附件的外观,如有碰撞等损坏,必须先修复后再使用。
2.对仪器进行仔细清洁,确保不会影响测定值的效果。
在使用前,要用布擦拭好打压器和台面。
3.电源和电器设备电源都要接地。
同时,保证电器的安全及正常工作状态。
4.根据压杆的孔数和压杆标识选择相应的压杆。
5.,为了保证结果的准确性,要使用现场后水泥块等试样,并按规定标准进行倒模养护,检测前必须进行标准温湿度条件下长时间养护。
操作规程在进行贯入式砂浆检测仪的操作时,需要注意以下几点:1.测定试件前,一定要用润滑油涂抹压杆表面和接触面。
2.仪器的测试前必须进行预测。
对相机中的读数进行校准,确保准确性。
3.填充保存好的试块前一定要检查其收口是否充分,否则会影响试样的压缩强度。
4.放入试块后,调整仪器四周平衡,在按下制动方式后,开始进行测定。
5.检查统计的结果与标准是否一致。
测定完成后及时清理设备。
保养规程正确的保养可以延长贯入式砂浆检测仪的使用寿命,具体保养规程如下:1.切勿用硬物敲打仪器表面;2.每次使用完毕应将仪器及其配件清理干净,并用干布包裹防尘;3.定期对仪器进行维护,比如对轮胎系统、电平系统、气压系统进行检查;4.长时间未使用时,应将设备储存到干燥通风处,放置平整。
同时,要定期开机,保证电器元件正常工作。
结语安全操作和保养规程的遵守可以避免贯入式砂浆检测仪在使用的过程中出现意外状况,也可以提高研究效率和保存仪器寿命,同时也可以为后续的样品检测积极做好准备。
希望本文可以帮助到读者更好的使用贯入式砂浆检测仪,从而更好的发挥设备的作用。
贯入法检测砌筑砂浆强度检验细则一、编制依据本细则依据《贯入法检测砌筑砂浆强度技术规程》(DBJ14-031-2004)编制。
二、编制目的为正确使用贯入仪检测砌筑砂浆强度,保证检测精度,制定本细则。
三、适用范围本细则适用于砌体结构工程中砌筑砂浆强度的检测和评定。
新建砌体结构和一般建(构)筑物,其砌筑砂浆强度的检测和评定,应按国家现行标准《砌体工程施工质量验收规范》(GB50203-2002)、《建筑工程施工质量验收规范》(GB50300-2001)、《建筑砂浆基本性能试验方法》(JGJ70-90)等执行。
当遇下列情况之一时,可按本细则检测和推定砌筑砂浆的强度:(1)砂浆试块缺乏代表性或试件数量不足;(2)对砂浆试块的试验结果有怀疑或争议,或砂浆试块的试验结果不能满足设计要求;(3)发生工程事故,或对施工质量有怀疑和争议。
既有砌体工程,在进行下列可靠性鉴定时,可按本细则检测和推定砌筑砂浆的强度:(1)静力安全鉴定及危房鉴定;(2)抗震鉴定;(3)大修前的可靠性鉴定;(4)房屋改变用途、改建、加层或扩建前的专门鉴定。
本细则适合下列条件的砌筑砂浆的检测:(1)符合普通砌筑砂浆用材料、拌和用水的质量标准,采用中砂;(2)采用普通成型工艺;(3)自然养护且砂浆表层为干燥状态;(4)龄期不少于14天;(5)抗压强度为0.4~20.0MPa;本细则不适用于下列情况砌筑砂浆的检测:(1)测试部位表层与内部的质量有明显差异或内部存在缺陷;(2)遭受化学腐蚀、火灾或冻伤。
用贯入法检测及推定砂浆强度时,除应遵守本细则外,尚应符合国家现行有关标准的规定。
四、操作人员凡使用贯入仪进行工程检测的人员,均应经专门培训方可进行测试。
五、检测仪器1、仪器要求1.1贯入法检测砂浆强度使用的仪器应包括贯入仪、贯入深度测量表。
1.2贯入仪应符合下列技术要求:(1)贯入力应为800±8N;(2)工作行程应为20±0.10mm;1.3贯入深度测量表应符合下列技术要求:(1)测头外露长度应为20±0.02mm;(2)分度值应为0.01mm;1.4测钉长度应为40±0.10mm ,直径应为3.5mm ,尖端锥度应为45°,测钉量规的量规槽长度应为 mm 。

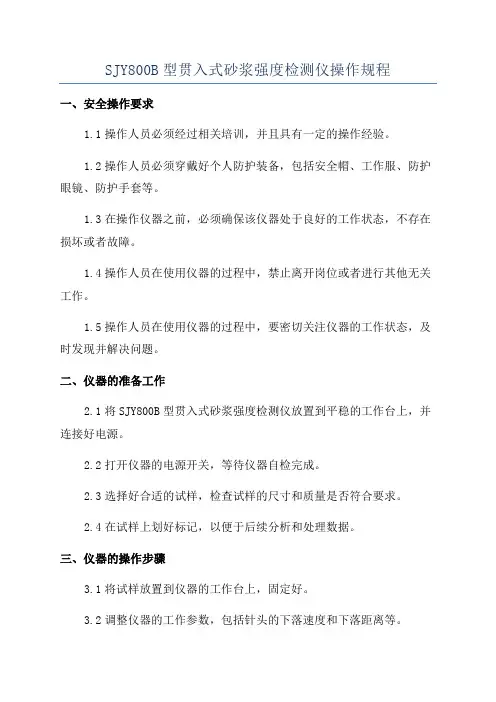

SJY800B型贯入式砂浆强度检测仪操作规程一、安全操作要求1.1操作人员必须经过相关培训,并且具有一定的操作经验。
1.2操作人员必须穿戴好个人防护装备,包括安全帽、工作服、防护眼镜、防护手套等。
1.3在操作仪器之前,必须确保该仪器处于良好的工作状态,不存在损坏或者故障。
1.4操作人员在使用仪器的过程中,禁止离开岗位或者进行其他无关工作。
1.5操作人员在使用仪器的过程中,要密切关注仪器的工作状态,及时发现并解决问题。
二、仪器的准备工作2.1将SJY800B型贯入式砂浆强度检测仪放置到平稳的工作台上,并连接好电源。
2.2打开仪器的电源开关,等待仪器自检完成。
2.3选择好合适的试样,检查试样的尺寸和质量是否符合要求。
2.4在试样上划好标记,以便于后续分析和处理数据。
三、仪器的操作步骤3.1将试样放置到仪器的工作台上,固定好。
3.2调整仪器的工作参数,包括针头的下落速度和下落距离等。
3.3打开仪器的电子显示屏,选择要进行的测试模式。
3.4按下启动按钮,仪器开始工作,针头开始向试样中穿入。
3.5观察仪器的显示屏,记录下试样的强度数值。
3.6根据测试结果,进行必要的数据分析和处理。
四、仪器的维护保养4.1每次使用完毕后,及时清理仪器表面的灰尘和污渍。
4.2定期对仪器进行检查和维修,确保仪器的正常工作。
4.3定期校准仪器的测量功能,确保测试结果的准确性。
4.4仪器长期不使用时,应存放在干燥、通风的地方,避免受潮和损坏。
五、事故处理5.1在操作过程中,如果发生仪器故障或者操作失误,应立即停止操作,并及时向上级报告。
5.2在有人员受伤或者仪器损坏的情况下,应立即采取必要的急救措施,并报警处理。
5.3在故障处理过程中,应避免瞎操作,确保自身和他人的安全。
六、操作注意事项6.1严格按照操作规程进行操作,不得擅自修改或者破坏仪器的零部件。
6.2在使用仪器的过程中,严禁将手指或其他物品伸入仪器的工作区域内。
6.3在试验过程中,应避免试样直接接触到针头或其他部件,以免产生误差。

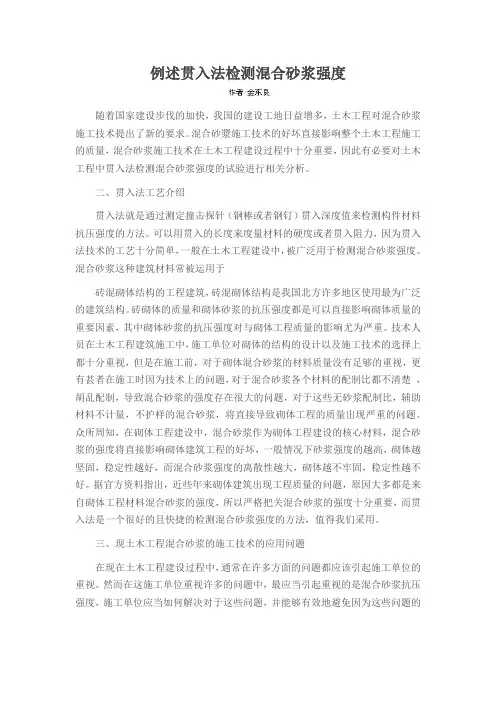

例述贯入法检测混合砂浆强度随着国家建设步伐的加快,我国的建设工地日益增多,土木工程对混合砂浆施工技术提出了新的要求。
混合砂漿施工技术的好坏直接影响整个土木工程施工的质量,混合砂浆施工技术在土木工程建设过程中十分重要,因此有必要对土木工程中贯入法检测混合砂浆强度的试验进行相关分析。
二、贯入法工艺介绍贯入法就是通过测定撞击探针(钢棒或者钢钉)贯入深度值来检测构件材料抗压强度的方法。
可以用贯入的长度来度量材料的硬度或者贯入阻力,因为贯入法技术的工艺十分简单,一般在土木工程建设中,被广泛用于检测混合砂浆强度。
混合砂浆这种建筑材料常被运用于砖混砌体结构的工程建筑,砖混砌体结构是我国北方许多地区使用最为广泛的建筑结构。
砖砌体的质量和砌体砂浆的抗压强度都是可以直接影响砌体质量的重要因素,其中砌体砂浆的抗压强度对与砌体工程质量的影响尤为严重。
技术人员在土木工程建筑施工中,施工单位对砌体的结构的设计以及施工技术的选择上都十分重视,但是在施工前,对于砌体混合砂浆的材料质量没有足够的重视,更有甚者在施工时因为技术上的问题,对于混合砂浆各个材料的配制比都不清楚,胡乱配制,导致混合砂浆的强度存在很大的问题,对于这些无砂浆配制比,辅助材料不计量,不护样的混合砂浆,将直接导致砌体工程的质量出现严重的问题。
众所周知,在砌体工程建设中,混合砂浆作为砌体工程建设的核心材料,混合砂浆的强度将直接影响砌体建筑工程的好坏,一般情况下砂浆强度的越高,砌体越坚固,稳定性越好,而混合砂浆强度的离散性越大,砌体越不牢固,稳定性越不好。
据官方资料指出,近些年来砌体建筑出现工程质量的问题,原因大多都是来自砌体工程材料混合砂浆的强度,所以严格把关混合砂浆的强度十分重要,而贯入法是一个很好的且快捷的检测混合砂浆强度的方法,值得我们采用。
三、现土木工程混合砂浆的施工技术的应用问题在现在土木工程建设过程中,通常在许多方面的问题都应该引起施工单位的重视。
然而在这施工单位重视许多的问题中,最应当引起重视的是混合砂浆抗压强度,施工单位应当如何解决对于这些问题,并能够有效地避免因为这些问题的存在对在砌体工程施工的过程中带来的工程质量问题,是目前砌体工程中混合砂浆施工技术研究的主要方向之一。
一.检测仪器(一)贯入法检测使用的仪器包括贯入式砂浆强度检测仪(简称贯入仪),贯入深度测量表。

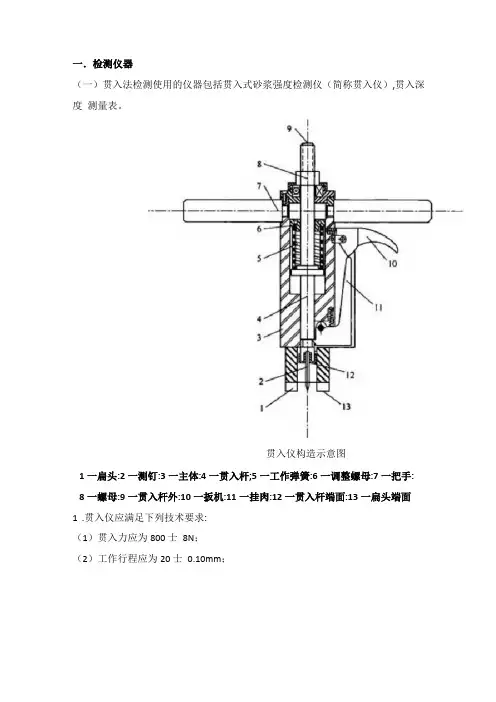

贯入仪构造示意图1一扁头:2一测钉:3一主体:4一贯入杆;5一工作弹簧:6一调整螺母:7一把手: 8一螺母:9一贯入杆外:10一扳机:11一挂肉:12一贯入杆端面:13一扁头端面1.贯入仪应满足下列技术要求:(1)贯入力应为800 士8N;(2)工作行程应为20 士0.10mm;贯入深度测量表示意图1一数字式百分表:2-清零键;3一开关:4一扁头;5一测头:6一测量单位选择键:7一保持键2.贯入深度测量表(图3.1.4)应满足下列技术要求:(1)最大量程应为20 士0.02mm;(2)分度值应为0.01mm;(3)测钉长度应为40 士0.10mm,直径应为3.5mm,尖端锥度应为45° ;。
测钉量规的量规槽长度应为39.5mm。
3. 贯入仪及贯入深度测量表必须具有制造厂家的产品合格证,中国计量器具制造许可证及法定计量部门的校准合格证,并应在贯入仪的明显位置具有下列标志:名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。
二.检测技术(一)用贯入法检测的砌筑砂浆应符合下列要求:1.自然养护;2.岭期为28d或28d以上;3.自然风干状态;4.强度为0.4~16.0MPa;5. 检测砌筑砂浆抗压强度时,委托单位应提供下列资料: (1)建设单位、设计单位,监理单位,施工单位和委托单位名称;(2)工程名称、结构类型、有关图纸(建造年代);(3)原材料试验资料、砂浆品种,设计强度等级和配合比。
(二)测点布置:1.检测砌筑砂浆抗压强度时,以面积不大于25m2的砌体构件或构筑物为一个构件;2. 按批抽样检测时,应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250 m2砌体为一批,抽检数量不应少于砌体总构件数的30%,且不应少于6个构件。
基础砌体可按一个楼层计。
3.被检测灰缝应饱满,其厚度不应小于7mm,并应避开竖缝位置、门窗洞口、后砌洞口和预埋件的边缘。
1目的本细则为正确使用贯入仪检测砌筑砂浆强度,保证检测精度,制定本细则。
2适用范围本细则适用于工业与民用建筑砌体工程中砌筑砂浆抗压强度的现场检测,并作为推定抗压强度的依据。
本规程不适用于遭受高温、冻害、化学侵蚀、火灾等表面损伤的砂浆检测,以及冻结法施工的砂浆在强度回升期阶段的检测。
3编制依据本细则依据《砌体结构工程施工质量验收规范》GB 50203-2011、《建筑结构检测技术标准》GB/T 50344-20041及《贯入法检测砌筑砂浆抗压强度技术规程》JGJ/T136-2001 编制。
4仪器设备4.1仪器及性能4.1.1贯入法检测使用的仪器应包括贯入式砂浆强度检测仪(简称贯入仪)、贯入深度测量表。
4.1.2贯入仪及贯入深度测量表必须具有制造厂家的产品合格证、中国计量器具制造许可证及法定计量部门的校准合格证,并应在贯入仪的明显位置具有下列标志:名称、型号、制造厂名、商标、出厂日期和中国计量器具制造许可证标志CMC等。
4.1.3贯入仪应满足下列技术要求:——贯入力应为800 ± 8N;--- 工作行程应为20 ± 0.10mm。
4.1.4贯入深度测量表应满足下列技术要求:最大量程应为20 ± 0.02mm;分度值应为0.01mm。
4.1.5测钉长度应为40 ± 0.10mm,直径应为3.5mm,尖端锥度应为45°。
测钉量规的量规槽长度应为39.5+0.100mm。
4.1.6贯入仪使用时的环境温度应为-4〜40℃。
4.2校准基本要求4.2.1常使用过程中,贯入仪、贯入深度测量表(通称为仪器)应由法定计量部门每年至少校准一次。
4.2.2当遇到下列情况之一时,仪器应送法定计量部门进行校准:⑴新仪器启用前;⑵超过校准有效期;⑶更换主要零件或对仪器进行过调整;⑷检测数据异常;⑸零部件松动;⑹遭遇撞击或其他损坏;⑺累计贯入次数为10000次。
4.3贯入仪在闲置和保存时,工作弹簧应处于自由状态,贯入仪不得随意拆装。

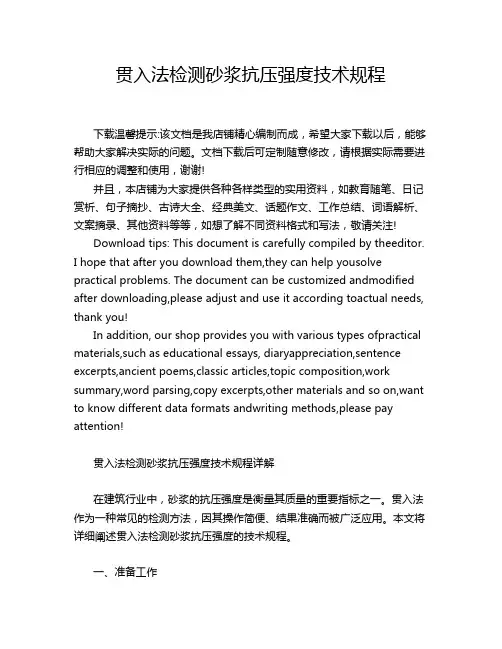

贯入法检测砂浆抗压强度技术规程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
