《过程设备设计基础》教案2—压力容器应力分析课程名称：过程设备设计基础专业：过程装备与控制工程任课教师：第2章 压力容器应力分析§2-1 回转薄壳应力分析一、回转薄壳的概念薄壳：（t/R ）≤0.1 R----中间面曲率半径 薄壁圆筒：（D 0/D i ）max ≤1.1~1.2 二、薄壁圆筒的应力图2-1、图2-2 材料力学的“截面法”三、回转薄壳的无力矩理论1、回转薄壳的几何要素（1）回转曲面、回转壳体、中间面、壳体厚度 * 对于薄壳，可用中间面表示壳体的几何特性。
tpD td pR tpD Dt D p i 22sin 24422====⨯⎰θπθϕϕσσαασπσπ（2）母线、经线、法线、纬线、平行圆（3）第一曲率半径R1、第二曲率半径R2、平行圆半径r（4）周向坐标和经向坐标2、无力矩理论和有力矩理论（1）轴对称问题轴对称几何形状----回转壳体载荷----气压或液压应力和变形----对称于回转轴（2）无力矩理论和有力矩理论a、外力（载荷）----主要指沿壳体表面连续分布的、垂直于壳体表面的压力，如气压、液压等。
P Z= P Z（φ）b、内力薄膜内力----Nφ、Nθ（沿壳体厚度均匀分布）弯曲内力---- Qφ、Mφ、Mθ（沿壳体厚度非均匀分布）c、无力矩理论和有力矩理论有力矩理论（弯曲理论）----考虑上述全部内力无力矩理论（薄膜理论）----略去弯曲内力，只考虑薄膜内力●在壳体很薄，形状和载荷连续的情况下，弯曲应力和薄膜应力相比很小，可以忽略，即可采用无力矩理论。
●无力矩理论是一种近似理论，采用无力矩理论可是壳地应力分析大为简化，薄壁容器的应力分析和计算均以无力矩理论为基础。
在无力矩状态下，应力沿厚度均匀分布，壳体材料强度可以得到合理的利用，是最理想的应力状态。
（3）无力矩理论的基本方程a、无力矩理论的基本假设小位移假设----壳体受载后，壳体中各点的位移远小于壁厚。
考虑变形后的平衡状态时壳用变形前的尺寸代替变形后的尺寸直法线假设----变形前垂直于中面的直线变形后仍为直线，且垂直于变形后的中面。
第二章应力状态分析一、内容介绍弹性力学的研究对象为三维弹性体，因此分析从微分单元体入手，本章的任务就是从静力学观点出发，讨论一点的应力状态，建立平衡微分方程和面力边界条件。
应力状态是本章讨论的首要问题。
由于应力矢量与内力和作用截面方位均有关。
因此，一点各个截面的应力是不同的。
确定一点不同截面的应力变化规律称为应力状态分析。

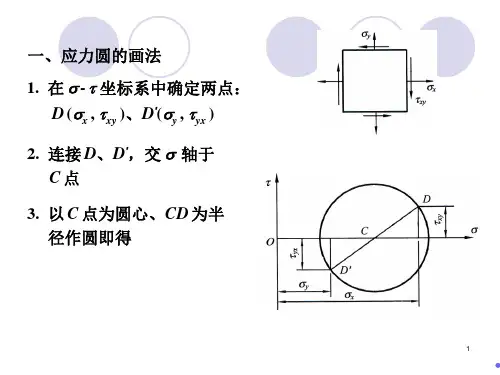

首先是确定应力状态的描述方法，这包括应力矢量定义，及其分解为主应力、切应力和应力分量；其次是任意截面的应力分量的确定—转轴公式；最后是一点的特殊应力确定，主应力和主平面、最大切应力和应力圆等。
应力状态分析表明应力分量为二阶对称张量。
本课程分析中使用张量符号描述物理量和基本方程，如果你没有学习过张量概念，请进入附录一，或者查阅参考资料。
本章的另一个任务是讨论弹性体内一点－微分单元体的平衡。
弹性体内部单元体的平衡条件为平衡微分方程和切应力互等定理；边界单元体的平衡条件为面力边界条件。
二、重点1、应力状态的定义：应力矢量；正应力与切应力；应力分量；2、平衡微分方程与切应力互等定理；3、面力边界条件；4、应力分量的转轴公式；5、应力状态特征方程和应力不变量；知识点：体力；面力；应力矢量；正应力与切应力；应力分量；应力矢量与应力分量；平衡微分方程；面力边界条件；主平面与主应力；主应力性质；截面正应力与切应力；三向应力圆；八面体单元；偏应力张量不变量；切应力互等定理；应力分量转轴公式；平面问题的转轴公式；应力状态特征方程；应力不变量；最大切应力；球应力张量和偏应力张量§2.1 体力和面力学习思路:本节介绍弹性力学的基本概念——体力和面力，体力F b和面力F s的概念均不难理解。
应该注意的问题是，在弹性力学中，虽然体力和面力都是矢量，但是它们均为作用于一点的力，而且体力是指单位体积的力；面力为单位面积的作用力。
体力矢量用F b表示，其沿三个坐标轴的分量用F b i（i=1，2，3）或者F b x、F b y和F b z表示，称为体力分量。
第二章应力状态分析一、内容介绍弹性力学的研究对象为三维弹性体，因此分析从微分单元体入手，本章的任务就是从静力学观点出发，讨论一点的应力状态，建立平衡微分方程和面力边界条件。
应力状态是本章讨论的首要问题。
由于应力矢量与内力和作用截面方位均有关。
因此，一点各个截面的应力是不同的。
确定一点不同截面的应力变化规律称为应力状态分析。
首先是确定应力状态的描述方法，这包括应力矢量定义，及其分解为主应力、切应力和应力分量；其次是任意截面的应力分量的确定—转轴公式；最后是一点的特殊应力确定，主应力和主平面、最大切应力和应力圆等。
应力状态分析表明应力分量为二阶对称张量。
本课程分析中使用张量符号描述物理量和基本方程，如果你没有学习过张量概念，请进入附录一，或者查阅参考资料。
本章的另一个任务是讨论弹性体内一点－微分单元体的平衡。
弹性体内部单元体的平衡条件为平衡微分方程和切应力互等定理；边界单元体的平衡条件为面力边界条件。
二、重点1、应力状态的定义：应力矢量；正应力与切应力；应力分量；2、平衡微分方程与切应力互等定理；3、面力边界条件；4、应力分量的转轴公式；5、应力状态特征方程和应力不变量；知识点：体力；面力；应力矢量；正应力与切应力；应力分量；应力矢量与应力分量；平衡微分方程；面力边界条件；主平面与主应力；主应力性质；截面正应力与切应力；三向应力圆；八面体单元；偏应力张量不变量；切应力互等定理；应力分量转轴公式；平面问题的转轴公式；应力状态特征方程；应力不变量；最大切应力；球应力张量和偏应力张量§2.1 体力和面力学习思路:本节介绍弹性力学的基本概念——体力和面力，体力F b和面力F s的概念均不难理解。
应该注意的问题是，在弹性力学中，虽然体力和面力都是矢量，但是它们均为作用于一点的力，而且体力是指单位体积的力；面力为单位面积的作用力。
体力矢量用F b表示，其沿三个坐标轴的分量用F b i（i=1，2，3）或者F b x、F b y和F b z表示，称为体力分量。
