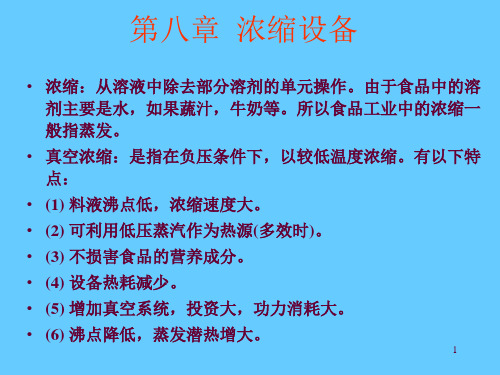

36
•二、组成和流程 • 图8—22所示为PAR－22
／PAR－O1型芳香物质回 收设备流程图。由三级板 式蒸发冷凝器、预热器、 两个螺旋管冷凝器、计量 器和各种泵、阀构成。
37
第六节 冷冻浓缩设备
• 定义
• 冷冻浓缩是将稀溶液中 的水分冻结成冰晶，并 去除这部分冰晶从而使 溶液中的溶质浓度得到 提高的浓缩方法。
五、降膜式蒸发器
• 由加热管束、分离器等组成。
• 料液自上部分配到加热管束内，成膜状流下， 加热蒸汽在管束外流过，完成换热后料液进入 汽液分离器分离。
• 这种蒸发器的特点：
• ①由重力作用降膜，能蒸发粘度较大的料液， 受热时间短，适于热敏性强的物料；
• ②料液的沸点均匀，有效温差较大，传热效果 好，节约蒸汽。
几段，采用不同压力的蒸汽。 • 一般直径为300～500mm，刮板与加
热筒内壁的最小间隙为（1.5士0.3） mm。刮板的转速为 300—— 800rpm。 • 这种蒸发器的特点是传热系数高， 适于高粘度（最高达100Pa.s）的料 液或含有悬浮颗粒的料液。
16
第三节 真空浓缩的附属装置
• 真空浓缩设备的附属装置主要包括：捕集器、 冷凝器、蒸汽喷射器和真空装置等。
22
三、真空装置
• (一) 作用：保证系统的真空度，降低浓缩锅内压力，使料液在
低温下沸腾。
• 不凝气体来源：
– ①溶解于冷却水中的空气。 – ②料液中分解的气体。 – ③设备泄漏。
• (二) 常用真空装置
• 蒸汽喷射器 • 往复式真空泵 • 水环式真空泵
23
四、真空泵
1. 往复式真空泵
24
2. 水环式真空泵（水环泵）
•
在蒸汽流速较大时，分离效果较好，但
