雷达原理发射机

雷达的工作原理雷达是一种利用电磁波进行探测和测量的仪器。

它可以通过发射电磁波并依据波的反射情况来确定目标的位置、速度和其他相关信息。

雷达在军事、气象、导航等领域都有着广泛的应用。

雷达的工作原理基于电磁波的特性。

电磁波是由电场和磁场组成的，通过空间传播，具有一定的速度和频率。

雷达通常使用的是无线电波或者微波作为探测介质。

无线电波是一种电磁波，可以在空气中传播，并且可以被大气中一些物质（如云、水滴等）反射、散射或者吸收。

雷达由三个主要部分组成：发射机、接收机和显示设备。

发射机负责发射电磁波，接收机负责接收反射的波，并将其转化为有用的信息，显示设备则用于显示结果。

当雷达开始工作时，发射机会产生一束电磁波并将其发射出去。

这束电磁波会朝着预定方向传播，直到遇到目标或者被地物等障碍物反射回来。

当反射波回到雷达时，接收机会接收到这些波，并将其转换成电信号。

在雷达中，发射和接收都是由一个共同的天线完成的。

天线既可以用来发射电磁波，也可以用来接收反射回来的波。

雷达系统中的天线通常由一个或多个指向性的发射和接收元件组成，以便能够在特定的方向上进行探测。

接收到的反射波经过放大和处理后，可以提供目标的位置、速度、大小等相关信息。

雷达通过测量从发射到接收的时间来确定目标的距离。

速度可以通过测量反射波的频率变化来确定，而目标的大小和形状可以根据反射波的幅度和形态来推断。

雷达的探测范围受到波的频率、功率和天线的特性等多种因素的影响。

通常来说，更高频率的波具有更高的分辨率，但也更容易被地物散射吸收，限制了其探测范围。

同时，雷达的探测范围还受到天线高度、大气传播条件和目标表面反射能力等因素的影响。

雷达技术的不断发展使其在军事、气象、导航、交通等领域得到了广泛应用。

例如，在军事领域，雷达被用于目标探测、导航、火控等方面。

在气象领域，雷达可以用于检测降水、探测风暴等。

在导航和交通控制中，雷达可以用于飞行器和船只的导航和交通管制。

总之，雷达是一种利用电磁波进行探测和测量的仪器。

雷达基本理论与基本原理一、雷达的基本理论1、雷达工作的基本过程发射机产生电磁信号，由天线辐射到空中，发射的信号一部分被目标拦截并向许多方向再辐射。

向后再辐射回到雷达的信号被天线采集，并送到接受机，在接收机中，该信号被处理以检测目标的存在并确定其位置,最后在雷达终端上将处理结果显示出来。

2、雷达工作的基本原理一般来说，会通过雷达信号到目标并从目标返回雷达的时间，得到目标的距离。

目标的角度位置可以根据收到的回波信号幅度为最大时，窄波束宽度雷达天线所指的方向而获得。

如果目标是运动的，由于多普勒效应，回波信号的频率会漂移。

该频率的漂移与目标相对于雷达的速度成正比，根据2rd v f λ=,即可得到目标的速度。

3、雷达的主要性能参数和技术参数 雷达的主要性能参数 雷达的探测范围雷达对目标进行连续观测的空域，叫做探测范围，又称威力范围，取决于雷达的最小可测距离和最大作用距离，仰角和方位角的探测范围。

测量目标参数的精确度和误差精确度高低用测量误差的大小来衡量，误差越小，精确度越高，雷达测量精确度的误差通常可以分为系统误差、随机误差和疏失误差。

分辨力指雷达对两个相邻目标的分辨能力。

可分为距离分辨力、角分辨力（方位分辨力和俯仰角分辨力）和速度分辨力。

距离分辨力的定义：第一个目标回波脉冲的后沿与第二个目标回波脉冲的前沿相接近以致不能分辨出是两个目标时，作为可分辨的极限，这个极限距离就是距离分辨力：min ()2c R τ∆=。

因此，脉宽越小，距离分辨力越好数据率雷达对整个威力范围完成一次探测所需时间的倒数。

抗干扰能力指雷达在自然干扰和人为干扰（主要的是敌方干扰（有源和无源））条件下工作的能力。

雷达可靠性分为硬件的可靠性（一般用平均无故障时间和平均修复时间衡量）、软件可靠性和战争条件下雷达的生存能力。

体积和重量体积和重量决定于雷达的任务要求、所用的器件和材料。

功耗及展开时间功耗指雷达的电源消耗总功率。

展开时间指雷达在机动中的架设和撤收时间。

电磁波雷达的工作原理一、电磁波雷达的工作原理电磁波雷达（Electromagnetic Wave Radar，简称EMWR）是一种用于测量目标距离、速度和方向的雷达，它可以以电磁波的形式发射出去，并监测回波，测量目标的信息。

1.发射机原理电磁波雷达的发射机以发射电磁波为主要功能，它主要包括发射线圈（Transmission Coil）、发射放大器（Transmission Amplifier）和发射模块（Transmission Module）三大部件。

发射线圈通过电势产生电磁场，电磁场又可产生电磁波，电磁波会穿过发射线圈，由发射放大器放大发射信号，由发射模块控制发射方式，将电磁波发射出去。

2.接收机原理电磁波雷达的接收机主要用于接收电磁波回波，它主要包括接收线圈（Reception Coil）、接收放大器（Reception Amplifier）和接收模块（Reception Module）三大部件。

接收线圈可以接收到由发射机发射出的电磁波，由接收放大器放大接收到的电磁波回波，最后由接收模块对接收信号进行处理。

3.处理原理在电磁波雷达的处理原理中，它需要将接收到的信号进行处理，以便能够判断出目标的距离、速度和方向。

它主要利用两种方法来进行，即频谱分析和非频谱分析。

频谱分析方法可以拿到接收到的电磁波回波频率的信息，从而判断出目标的距离和速度，而非频谱分析则可以得到目标的方位信息。

4.数据融合在电磁波雷达里，发射机、接收机和处理模块的数据需要进行融合，以便得到完整的目标信息。

由于电磁波雷达的发射机发射的电磁波会受到环境影响，所以接收到的信号也会有所变化，在数据融合的过程中需要把发射机发出的信号与接收机接收到的信号重新拼接，便可以得出电磁波的完整信息。

以上就是电磁波雷达的工作原理，电磁波雷达主要用于测量目标距离、速度和方向，是一种非常有用的雷达，通过发射线圈发出的电磁波来判断目标的位置，而后经过电子元件的处理，结果可以直接反映在显示器上，便于操作者进行判断。

自激振荡式雷达发射机原理全文共四篇示例，供读者参考第一篇示例：自激振荡式雷达发射机原理雷达技术是一种利用电磁波进行探测和定位的技术，在军事、民用领域都有着广泛的应用。

雷达的核心部件之一就是发射机，它负责产生并发射出一定频率和功率的电磁波信号。

自激振荡式雷达发射机是一种常见的雷达发射机类型，其原理复杂但却十分重要。

自激振荡式雷达发射机通过激励一个被放大器所放大的信号来产生自激振荡。

自激振荡是指在无外部激励的情况下，电路器件自身就能产生并保持振荡的一种现象。

在雷达发射机中，自激振荡是指由被放大器的反馈带来的振荡。

下面将详细介绍自激振荡式雷达发射机的工作原理。

需要了解被放大器的作用。

被放大器是一个放大电磁波信号的器件，比如微波管、晶体管等。

在雷达发射机中，被放大器通常与反馈回路连接在一起，以实现自激振荡。

当输入信号进入到被放大器时，被放大器会增大这个信号，并将其输出。

输出信号中的一部分会经过反馈回路返回到被放大器的输入端，这就形成了一个反馈回路。

在自激振荡式雷达发射机中，反馈回路的设计十分重要。

合适的反馈回路可以实现稳定的振荡，确保发射信号频率和功率的稳定性。

一般来说，反馈回路设计的关键在于选择合适的元件以及调整它们的参数，比如电容和电阻的数值。

通过不断的实验和调试，可以找到最佳的反馈回路设计。

需要考虑信号的输出。

当自激振荡发生时，被放大器会不断地放大信号并输出。

输出信号会被送到天线中，最终转换成电磁波信号发送出去。

这些电磁波信号会沿着一定的路径传播，并被接收接收天线接收。

通过对接收到的信号进行处理和分析，就可以获取目标物体的信息，比如距离、速度等。

自激振荡式雷达发射机是一种重要的雷达发射机类型，通过反馈回路实现自激振荡，产生并发射出电磁波信号。

其工作原理复杂但十分精密，需要合理设计和调试反馈回路，确保稳定的振荡和输出信号。

通过不断的研究和实践，自激振荡式雷达发射机已经被广泛应用于雷达系统中，为军事、民用领域提供了重要的技术支持。

雷达线路的原理雷达是一种利用电磁波进行探测和测距的仪器，广泛应用于军事、航空、航海、气象、地质勘探等领域。

雷达的线路是其核心组成部分之一，起到信号放大、滤波和处理等作用。

雷达线路的原理主要包括发射机、接收机和信号处理三个方面。

首先是雷达发射机的工作原理。

雷达发射机的主要任务是产生高频连续波信号，并将其放大到足够的功率。

发射机中的主要组成部分是振荡器和功率放大器。

振荡器产生一定频率的电磁波信号，并通过功率放大器放大到足够的功率。

振荡器通常采用谐振回路，根据雷达需要的频率进行调节。

功率放大器则通过多级放大，将信号放大到足够的强度，以便能够传播到远距离。

其次是雷达接收机的工作原理。

雷达接收机的任务是接收回波信号，并进行放大、滤波和解调等处理，以提取出目标的信息。

接收机中的主要组成部分包括天线、低噪声放大器、滤波器和解调器等。

天线接收到回波信号后，将其传输到低噪声放大器，放大后的信号经过滤波器进行频率选择，滤除不感兴趣的频率分量。

然后，滤波后的信号进入解调器，进行解调处理，将高频信号转化为基带信号，以便后续的信号处理。

最后是雷达信号处理的原理。

雷达信号处理的任务是提取目标的信息，并进行目标检测、跟踪和识别等处理。

信号处理中的关键技术包括脉冲压缩、杂波抑制和目标参数估计等。

脉冲压缩主要是通过发射宽带信号和接收窄带信号的组合，来提高雷达的距离分辨率。

杂波抑制主要是通过滤波和抑制算法来降低背景杂波对目标的干扰。

目标参数估计则是通过信号处理算法，对目标的位置、速度、方位角等参数进行估计，以实现目标的跟踪和识别。

综上所述，雷达线路的工作原理包括发射机、接收机和信号处理三个方面。

发射机产生高频连续波信号并放大，接收机接收回波信号并进行放大、滤波和解调等处理，信号处理部分用于提取目标信息并进行目标检测、跟踪和识别等操作。

雷达线路的设计和优化对于雷达系统的性能至关重要，能够直接影响雷达的探测能力和工作稳定性。

随着科技的发展，雷达线路不断创新和改进，使雷达系统的性能得到进一步提升，并广泛应用于各个领域。

雷达技术原理雷达技术是一种利用电磁波进行探测和测距的技术，广泛应用于军事、航空、航海、气象等领域。

雷达技术的原理是利用发射的电磁波与目标物体相互作用，通过接收回波信号来获取目标的位置、速度和其他相关信息。

下面我们将详细介绍雷达技术的原理。

首先，雷达系统由发射机、天线、接收机和信号处理系统组成。

发射机产生并发射一定频率和脉冲宽度的电磁波，天线用来发射和接收电磁波，接收机接收并处理回波信号，信号处理系统对接收到的信号进行处理分析。

其次，雷达技术的原理是基于电磁波在空间中的传播和反射特性。

当发射的电磁波遇到目标物体时，部分电磁波被目标物体反射回来，形成回波信号。

雷达系统通过接收天线接收到的回波信号，并利用信号处理系统对回波信号进行分析处理，从而获取目标的位置、速度等信息。

另外，雷达技术的原理还涉及到电磁波的特性和传播规律。

电磁波在空间中传播具有一定的速度和衰减特性，不同频率的电磁波在空间中的传播特性也不同。

雷达系统需要根据目标距离、大小等因素来选择合适的频率和脉冲宽度，以实现对目标的精确探测和测距。

此外，雷达技术的原理还包括目标的探测和识别。

雷达系统通过对接收到的回波信号进行处理分析，可以实现对目标的探测和识别。

根据回波信号的强度、频率、相位等特性，可以判断目标的距离、速度、大小和形状等信息。

最后，雷达技术的原理还涉及到信号处理和数据处理技术。

雷达系统通过信号处理系统对接收到的回波信号进行滤波、放大、解调等处理，提取出目标的信息。

同时，雷达系统还需要对获取的目标信息进行数据处理和分析，以实现对目标的跟踪和识别。

总之，雷达技术的原理是基于电磁波的传播和反射特性，通过发射和接收电磁波来实现对目标的探测和测距。

雷达技术在军事、航空、航海等领域具有重要的应用价值，对于提高信息获取和目标识别能力具有重要意义。

希望本文对雷达技术的原理有所帮助，谢谢阅读！。

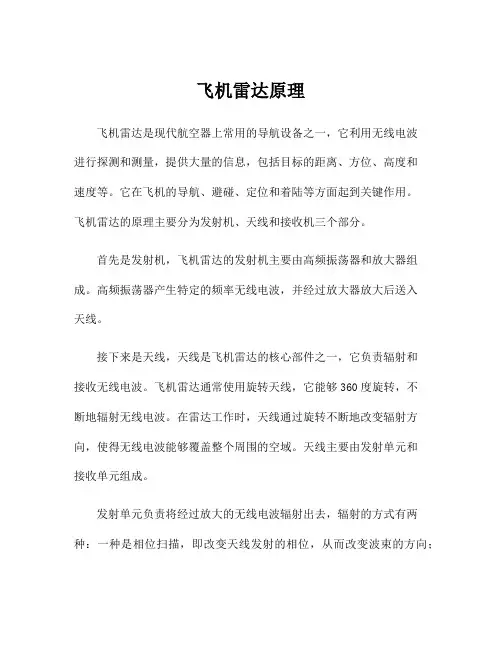

飞机雷达原理飞机雷达是现代航空器上常用的导航设备之一，它利用无线电波进行探测和测量，提供大量的信息，包括目标的距离、方位、高度和速度等。

它在飞机的导航、避碰、定位和着陆等方面起到关键作用。

飞机雷达的原理主要分为发射机、天线和接收机三个部分。

首先是发射机，飞机雷达的发射机主要由高频振荡器和放大器组成。

高频振荡器产生特定的频率无线电波，并经过放大器放大后送入天线。

接下来是天线，天线是飞机雷达的核心部件之一，它负责辐射和接收无线电波。

飞机雷达通常使用旋转天线，它能够360度旋转，不断地辐射无线电波。

在雷达工作时，天线通过旋转不断地改变辐射方向，使得无线电波能够覆盖整个周围的空域。

天线主要由发射单元和接收单元组成。

发射单元负责将经过放大的无线电波辐射出去，辐射的方式有两种：一种是相位扫描，即改变天线发射的相位，从而改变波束的方向；另一种是频率扫描，即改变发射频率，从而改变波束的角度。

这两种方式可以根据需要进行切换。

接收单元负责接收反射回来的无线电信号，并进行信号处理。

接收到的信号会通过天线传导到接收单元，接收单元将信号进行放大和滤波处理，然后送入接收机。

最后是接收机，接收机主要由放大器、混频器和解调器组成。

接收机接收到的信号将被放大和混频，然后解调成飞行员可以理解的信号。

接收到的信号包含了目标的方位、距离、高度和速度等信息。

将这些信息传递给飞行员，飞行员就可以根据这些信息进行导航、避碰和着陆等操作。

飞机雷达的工作原理是基于回波的物理原理。

当无线电波辐射到目标上时，会被目标反射回来，这些反射回来的信号叫做回波。

飞机雷达接收到这些回波信号后，通过对回波信号的处理，可以计算出目标与飞机之间的距离、方位、高度和速度等信息。

飞机雷达利用这些信息进行导航、避碰和定位等操作，确保飞机的飞行安全。

总结来说，飞机雷达通过发射器发射特定频率的无线电波，经过天线辐射到周围的空域，当波束遇到目标时，会产生回波信号，飞机雷达通过接收器接收并解析这些回波信号，然后提取并计算出目标的各项信息，进而为飞行员提供导航、避碰和定位等数据，确保飞机的安全飞行。

雷达的(radar)概念：无线电探测和测距。

雷达的原理：利用目标对电磁波的反射现象来发现目标并测定其位置的。

雷达的组成：天线：向确定的方向发射和接收特定频段的电磁波1.收发开关：发射状态将发射机输出功率接到天线，保护接收机输入端接受状态将天线接收信号接到接收机，防止发射机旁路信号2.发射机：在特定的时间、以特定的频率和相位产生大功率电磁波3.接收机：放大微弱的回波信号，解调目标信息4.激励器/同步器：产生和供给收发信号共同的时间、频率、天线指向基准5.显示器/操作员：显示目标信息和雷达的工作状态，配合人工操作。

单级震荡发射机的特点：优点：简单，低廉，高效；缺点：频率不稳，相位随机，不能复杂调制主震放大式发射机组成及特点：1.基准振荡器：保证频率、重频、脉宽，2.锁相振荡器：提供相位（稳定性、一致性很高） 3.放大链：固态+行波管放大链，固态+行波管+速调管(前向波管)放大链等优点：频率稳定、准确，相位稳定，能够复杂调制缺点：复杂，昂贵，效率较低脉冲调制器的组成：1.直流电源：提供充足、稳定的直流能量，满足工作要求；2.充电元件：将直流能量及时传递给储能元件3.储能元件：在开关截止时保存充电能量，在开关导通时释放保存的能量4.调制开关：刚性在输入脉冲的作用下，脉冲期间导通，间歇期间截止软性在输入触发的作用下，导通释放能量，放尽后自然截止5.耦合元件：将高压、大电流脉冲作用到射频负载上（原理图另附）噪声系数定义：接收机输入端信号噪声功率比与输出端信号噪声功率比的比值及：雷达终端显示器根据完成的任务可分为: 距离显示器、平面显示器、高度显示器、情况显示器和综合显示器、光栅扫描显示器等。

检测性能由发现概率和虚警概率描述：发现概率越大说明发现目标的可能性越大；虚警概率越小说明错误目标的可能性越大；在虚警概率不超过某个允许值的条件下，发现概率越大越好虚警：没有信号时，输出的电平超过门限被认为是信号的事件。

波导损耗：波导损耗与波导制造的材料、工艺、传输系统工作状态以及工作波长等因素有关, 通常情况下, 工作波长越短, 损耗越大。
