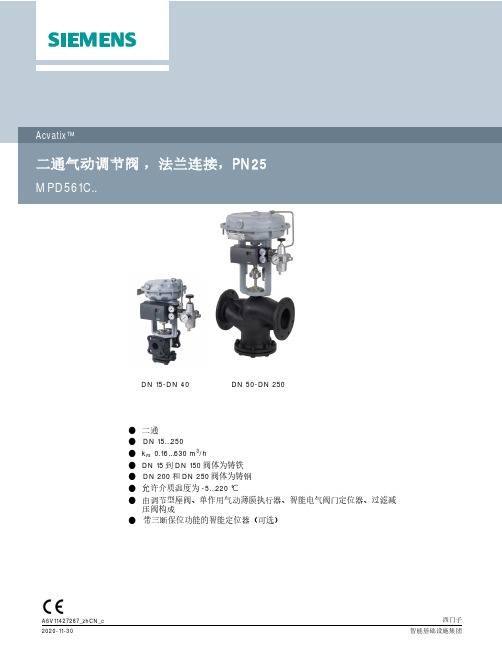

A6V11427287_zhCN_c 西门子2020-11-30智能基础设施集团●二通●DN 15 (250)●kvs 0.16…630 m3/h● DN 15到DN 150阀体为铸铁● DN 200和DN 250阀体为铸钢●允许介质温度为 -5…220 ℃●由调节型座阀、单作用气动薄膜执行器、智能电气阀门定位器、过滤减压阀构成●带三断保位功能的智能定位器（可选）DN 15-DN 40DN 50-DN 250应用于工业、厂房等场合的空调水系统、设备冷却水系统，供热系统以及其他满足承压等级的水和蒸汽系统，用于冷水，冷冻水，冷却水，热水，盐水，蒸汽等介质的控制。

请查阅第10页《介质兼容性和温度范围》。

可用于闭式系统和开式系统（注意避免气蚀）。

机械设计气动多弹簧薄膜执行机构，把智能电气定位器的的输出压力转变成推杆位移的变化。

通过和阀轴的机械连接，把阀塞移到与输入信号相对应的位置。

下图显示气动调节阀的基本设计。

DN 100至DN 250采用压力补偿阀塞，可实现高压差的应用。

2西门子A6V11427287_zhCN_c 智能基础设施集团2020-11-303A6V11427287_zhCN_c 西门子2020-11-30智能基础设施集团MPD561C50-40VFBL1M ：阀门和执行器组合23P ：气动驱动D ： SPD 执行器4公称压力5：PN 255控制信号6：4..20 mA 617 C ：常闭气开型8DN ：口径9 -10Kvs 11 V ：两通12连接方式F ：法兰连接13B ：定位器: 4..20 mA,无 HART, 4…20 mA 反馈,不防爆D ：定位器: 4..20 mA, HART, 4…20 mA 反馈,不防爆14L ：无保位功能M ：定位器带三断保位功能4西门子A6V11427287_zhCN_c智能基础设施集团2020-11-30无HART 通讯无保位保位口径产品型号(ASN)产品编号(SSN)产品型号(ASN)产品编号(SSN)DN 15MPD561C15-0.16VFBL S55329-M496MPD561C15-0.16VFBM S55329-M503DN 15MPD561C15-0.25VFBL S55329-M497MPD561C15-0.25VFBM S55329-M504DN 15MPD561C15-0.4VFBL S55329-M498MPD561C15-0.4VFBM S55329-M505DN 15MPD561C15-0.63VFBL S55329-M499MPD561C15-0.63VFBM S55329-M506DN 15MPD561C15-1VFBL S55329-M500MPD561C15-1VFBM S55329-M507DN 15MPD561C15-1.6VFBL S55329-M501MPD561C15-1.6VFBM S55329-M508DN 15MPD561C15-2.5VFBL S55329-M502MPD561C15-2.5VFBM S55329-M509DN 15MPD561C15-4VFBL S55329-M444MPD561C15-4VFBM S55329-M457DN 20MPD561C20-6.3VFBL S55329-M445MPD561C20-6.3VFBM S55329-M458DN 25MPD561C25-10VFBL S55329-M446MPD561C25-10VFBM S55329-M459DN 32MPD561C32-16VFBL S55329-M447MPD561C32-16VFBM S55329-M460DN 40MPD561C40-25VFBL S55329-M448MPD561C40-25VFBM S55329-M461DN 50MPD561C50-40VFBL S55329-M449MPD561C50-40VFBM S55329-M462DN 65MPD561C65-63VFBL S55329-M450MPD561C65-63VFBM S55329-M463DN 80MPD561C80-100VFBL S55329-M451MPD561C80-100VFBM S55329-M464DN 100MPD561C100-150VFBL S55329-M452MPD561C100-150VFBM S55329-M465DN 125MPD561C125-220VFBL S55329-M453MPD561C125-220VFBM S55329-M466DN 150MPD561C150-315VFBL S55329-M454MPD561C150-315VFBM S55329-M467DN 200MPD561C200-450VFBL S55329-M455MPD561C200-450VFBM S55329-M468DN 250MPD561C250-630VFBLS55329-M456MPD561C250-630VFBMS55329-M469气动调节阀产品型号1)DN k vs m 3/h S v过滤减压阀出口压力[Kpa]行程(mm)介质为液体介质为蒸汽非保位保位∆p s [Kpa]∆p max [Kpa]∆p s [Kpa]∆p max [Kpa]MPD561C15-0.16..150.16> 50200300202500120025001200MPD561C15-0.25..150.25200202500120025001200MPD561C15-0.4..150.4200202500120025001200MPD561C15-0.63..150.63200202500120025001200MPD561C15-1..151200202500120025001200MPD561C15-1.6..15 1.6> 100200202500120025001200MPD561C15-2.5..15 2.5200202500120025001200MPD561C15-4VF..154200202500120025001200MPD561C20-6.3VF..20 6.3200202500120025001200MPD561C25-10VF..2510200202500120025001200MPD561C32-16VF..3216200202000110021001200MPD561C40-25VF..4025200201250115013001000MPD561C50-40VF..504020020750700800600MPD561C65-63VF..656317040550550600600MPD561C80-100VF..8010017040350350400400MPD561C100-150VF..100150170402500125025001250MPD561C125-220VF..125220170402500125025001250MPD561C150-315VF..150315170401250125012501250MPD561C200-450VF..200450> 502004012008001200800MPD561C250-630VF..2506302004010008001000800HART通讯无保位保位口径产品型号(ASN)产品编号(SSN)产品型号(ASN)产品编号(SSN) DN15MPD561C15-0.16VFDL S55329-M510MPD561C15-0.16VFDM S55329-M517 DN15MPD561C15-0.25VFDL S55329-M511MPD561C15-0.25VFDM S55329-M518 DN15MPD561C15-0.4VFDL S55329-M512MPD561C15-0.4VFDM S55329-M519 DN15MPD561C15-0.63VFDL S55329-M513MPD561C15-0.63VFDM S55329-M520 DN15MPD561C15-1VFDL S55329-M514MPD561C15-1VFDM S55329-M521 DN15MPD561C15-1.6VFDL S55329-M515MPD561C15-1.6VFDM S55329-M522 DN15MPD561C15-2.5VFDL S55329-M516MPD561C15-2.5VFDM S55329-M523 DN15MPD561C15-4VFDL S55329-M470MPD561C15-4VFDM S55329-M483 DN20MPD561C20-6.3VFDL S55329-M471MPD561C20-6.3VFDM S55329-M484 DN25MPD561C25-10VFDL S55329-M472MPD561C25-10VFDM S55329-M485 DN32MPD561C32-16VFDL S55329-M473MPD561C32-16VFDM S55329-M486 DN40MPD561C40-25VFDL S55329-M474MPD561C40-25VFDM S55329-M487 DN50MPD561C50-40VFDL S55329-M475MPD561C50-40VFDM S55329-M488 DN65MPD561C65-63VFDL S55329-M476MPD561C65-63VFDM S55329-M489 DN80MPD561C80-100VFDL S55329-M477MPD561C80-100VFDM S55329-M490 DN100MPD561C100-150VFDL S55329-M478MPD561C100-150VFDM S55329-M491 DN125MPD561C125-220VFDL S55329-M479MPD561C125-220VFDM S55329-M492 DN150MPD561C150-315VFDL S55329-M480MPD561C150-315VFDM S55329-M493 DN200MPD561C200-450VFDL S55329-M481MPD561C200-450VFDM S55329-M494 DN250MPD561C250-630VFDL S55329-M482MPD561C250-630VFDM S55329-M4951)气动调节阀的型号包含阀体、执行器、电气智能定位器和其它气动附件。

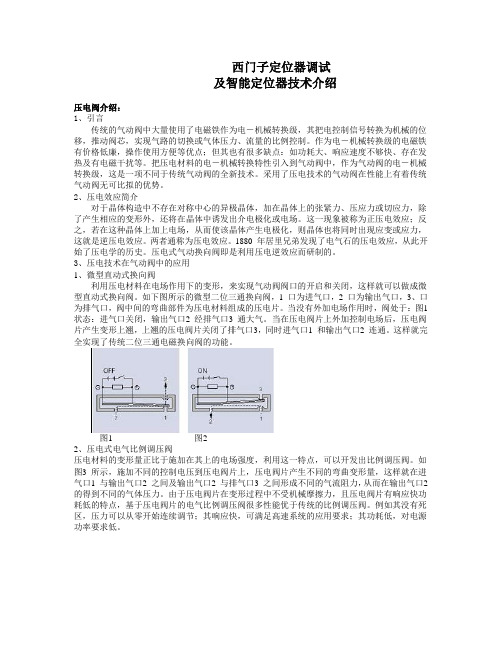

西门子定位器调试及智能定位器技术介绍压电阀介绍：1、引言传统的气动阀中大量使用了电磁铁作为电－机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。

作为电－机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。

把压电材料的电－机械转换特性引入到气动阀中，作为气动阀的电－机械转换级，这是一项不同于传统气动阀的全新技术。

采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。

2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。

这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。

两者通称为压电效应。

1880 年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。

压电式气动换向阀即是利用压电逆效应而研制的。

3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。

如下图所示的微型二位三通换向阀，1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。

当没有外加电场作用时，阀处于：图1 状态：进气口关闭，输出气口2 经排气口3 通大气。

当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3，同时进气口1 和输出气口2 连通。

这样就完全实现了传统二位三通电磁换向阀的功能。

图1 图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，利用这一特点，可以开发出比例调压阀。

如图3 所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1 与输出气口2 之间及输出气口2 与排气口3 之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。

西门子智能定位器选型西门子智能定位器选型1、引言本文档旨在为西门子智能定位器的选型提供详细的指导。

在现代工业自动化领域，智能定位器作为一种关键的设备，被广泛应用于工业生产过程中的物料、工件定位或者是机器定位。

本文将从需求分析、技术选型、性能评估以及成本考量等方面进行细化讨论。

2、需求分析在选型过程中，首先需要明确所需智能定位器的具体需求。

考虑以下因素：- 定位器的类型：选择适用于特定应用场景的定位器类型，如传感器、标志或是GPS定位器等。

- 精度要求：根据精度要求确定需要多高的定位精度，以符合生产需求。

- 工作环境条件：考虑工作环境的温度、湿度、震动等因素，选择能够适应这些条件的定位器。

- 通信要求：确定是否需要定位器与其他设备或系统进行通信，以便实现数据传输和监控等功能。

- 功耗和电源要求：根据项目需求确定定位器的功耗和电源依赖性。

3、技术选型基于需求分析，进行技术选型，重点考虑以下因素： - 定位技术：根据精度要求和工作环境条件，选择合适的定位技术，如GPS定位、无线射频定位等。

- 信号接收和处理能力：考虑定位器对信号的接收和处理能力，以确保准确的定位结果。

- 非功能性需求：例如对温度、湿度等环境条件的适应能力，以及对抗干扰的能力等。

- 可扩展性和兼容性：考虑选型的定位器是否能够与其他设备或系统进行集成，并具有可扩展性以满足未来需求。

4、性能评估为了评估选型的性能，可以考虑以下方面：- 精度测试：通过实验或模拟测试，验证选型定位器的精度是否符合要求。

- 稳定性和可靠性测试：测试选型定位器在长期使用和各种环境条件下的稳定性和可靠性。

- 功耗测试：通过实验或模拟测试，评估选型定位器的功耗和电池寿命。

- 兼容性测试：测试选型定位器与其他设备或系统的兼容性，以及通信性能。

- 故障容忍性测试：测试选型定位器在非正常工作条件下的故障容忍性和恢复能力。

5、成本考量在选型过程中，需要综合考虑成本因素：- 定位器本身的成本- 安装、调试和维护成本- 软件开发和集成的成本- 培训和技术支持的成本- 潜在的性能提升和投资回报6、附件本文档涉及的附件包括但不限于：需求分析表格、性能评估报告、选型方案比较表格等。

/

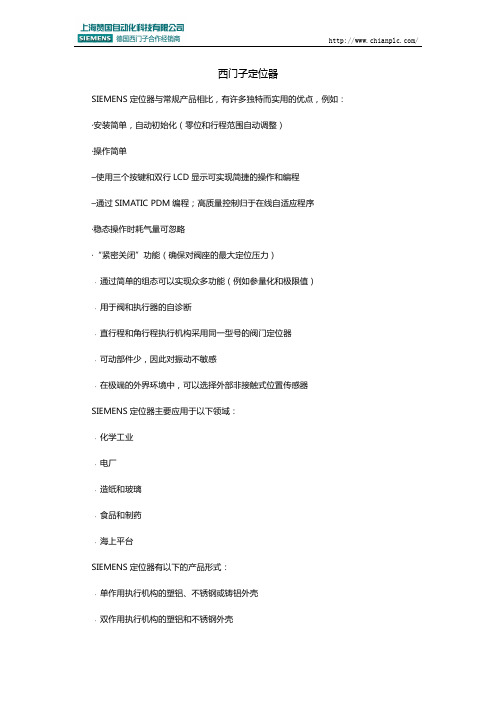

西门子定位器
SIEMENS定位器与常规产品相比，有许多独特而实用的优点，例如：
·安装简单，自动初始化（零位和行程范围自动调整）
·操作简单
–使用三个按键和双行LCD显示可实现简捷的操作和编程
–通过SIMATIC PDM编程；高质量控制归于在线自适应程序
·稳态操作时耗气量可忽略
·“紧密关闭”功能（确保对阀座的最大定位压力）
﹒通过简单的组态可以实现众多功能（例如参量化和极限值）
﹒用于阀和执行器的自诊断
﹒直行程和角行程执行机构采用同一型号的阀门定位器
﹒可动部件少，因此对振动不敏感
﹒在极端的外界环境中，可以选择外部非接触式位置传感器
SIEMENS定位器主要应用于以下领域：
﹒化学工业
﹒电厂
﹒造纸和玻璃
﹒食品和制药
﹒海上平台
SIEMENS定位器有以下的产品形式：
﹒单作用执行机构的塑铝、不锈钢或铸铝外壳
﹒双作用执行机构的塑铝和不锈钢外壳。

西门子智能定位器调试证明：之阳早格格创做SIPART PS2电气定位器用去统造气动曲路程或者角路程真止机构如下图：角路程曲路程一、智能定位器功能图：证明：1、①机侧凝结火补充火箱出心调门为单效率定位器，反馈：61－ZI+;62-ZI-;②当得旗号时阀门齐启③支配时按“+”健阀门背关目标走，按“－”健阀门背齐启目标走（取证明书籍上差异）.（单效率铭牌）2、炉侧磨煤机出心热热风调门为单效率定位器，（单效率铭牌）3.炉侧磨煤机出心热热风调门为单效率定位器交线本理图：二、校验取安排1、参数树立：（定位器上有三个按键：小脚形、“+”健、“－健”）树立.用“+”战“－”健可正在一组参数中举止采用，采用完了不妨按一下功能键加进第二组参数的树立，若上一个参数有误，不妨按功能键的共时按住“－”健，回到上一个参数举止树立.1.3 组态：以下几个参数是经时常使用到的，简曲请参照证明书籍上的组态表.YFCT(参数组号①)真止器典型：曲路程选WAY，角路程选TURN(本厂机侧的凝结火补充火箱出心调门战炉侧的磨煤机出心热热风调门皆为曲路程)YAGL②额定反馈角度：普遍情况下曲路程33度，角路程90度，（本厂本厂机侧的凝结火补充火箱出心调门战炉侧的磨煤机出心热热风调门皆为曲路程，但是选的是90度，简曲该当瞅反馈杆的少度，短杠杆33度的少度为：5/10/15/20mm,短杠杆90度的少度为：25/30/35mm,少杠杆90度的少度为：40/50/60/70/90/110/130mm)INITA④初初化（自动）SDIR⑦给定目标：降高RISE,下落FAILYDIR（38）支配变量隐现：降高RISE，下落FAIL.共时改变SDIR战YDIR那二组的参数不妨改变真止器的动做目标.2、西门子智能定位器初初化步调：2.1 交通4－20mA输进旗号，当前定位器处于脚动模式“MAN”，正在定位器隐现窗心上圆隐现的为电位计的电压百分数，比圆：“”，窗心的下圆闪烁隐现“HDINIT”即“已初初化”；2.2 用定位器隐现窗心下圆的“+”战“－”二个按键使真止机构疏通，瞅所有机构是可走谦齐程；2.3 让真止器疏通到路程的中间位子（曲路程的反馈杆处于火仄位子）便不妨举止初初化了.（注：当按住一个健的共时再按住另一个健不妨加快真止机构动做.如念要真止机构背启的目标疏通的更快需按住“+”健的共时再按住“－”健.）2.4 参数树立完成后，用功能键切换到第四个参数，即隐现“”,按住”+”健5秒定位器便不妨自动初初化了.2.5 初初化一共分为5步：RUN1 决断动做目标RUN2 查看真止机构路程战整面RUN3 决定真止机构上下动做时间，按住“+”健停止，按“－”健启初揭发查看RUN4 决定最小的定为删量RUN5 最好的瞬时赞同2.6 当初初化完成时屏幕隐现“FINISH”按一下功能健隐现“”.按功能键5秒后，当屏幕隐现有变更时紧脚，定位器加进脚动模式，再按一下功能键定位器处于自动模式.2.7 此时初初化中断，定位器加进仄常处事状态，凡是使用时按一下功能键可正在自动战脚动间切换，脚动时按“+”“－”使真止器动做.3、初初化历程中易出现的障碍及办理要领：（单打挨启此图标）4、三段呵护本理：①使用旗号检测拆置，不妨安排动做电流值，当电流小于4mA（或者任性一设定值，即断旗号）时通过动做电磁阀，释搁锁定阀讯号压力关锁真止器气路，进而真止断旗号保位的功能；②断电保位便是通过动做电磁阀，释搁锁定阀讯号压力真止；③断气保位是曲交用关锁阀真止.。

一：安装1、将定位器各部件包括反馈杆、反馈模块、指示压力表、连接接头等预装完毕。

2、用合适的连接件将定位器固定在执行机构上。

对于直行程执行器要保持定位器的垂直（即显示窗朝正前右上方或顺时针旋转90°），并调整定位器的高度，使反馈杆的水平位置正好在执行器行程的中心位置；对于角行程执行器，由于本厂未涉及，暂不说明。

3、紧固定位器、连接件及执行器。

4、连接气源管。

下部接头连经减压阀进气，上部接头连到执行器的气缸（显示窗朝正前右上方安装），经减压阀给上0.3MPa气源，连接接头无漏气现象。

气源为清洁、干燥的空气，无水、油、其它液体及其蒸汽，含固体微粒数量小于0.1g/m3，且微粒直径小于20μm，含油量小于10mg/ m3。

5、打开定位器外壳，将信号线“＋”极接入端子排的6号，“－”极接入端子排的7号；将反馈线“＋”极接入端子排的61号，“－”极接入端子排的62号。

6、现在，定位器处于手动模式，在定位器的显示窗上方，显示的为位置反馈电位计的电压百分数，正文闪烁显示“NOINIT”，即“未初始化”。

二：参数设置及初始化1 参数设置1、按功能鍵（小手形）5s后，进入参数设置。

2、SIEMENS定位器有36组参数，用“＋”、“－”键可以在一组参数中进行选择，选择完后按一下功能键进入下一组参数的设置。

3、常用参数：1.YFCT（执行器类型）：WAY（直行程），TURN（角行程）；2.YAGL（额定反馈角度）：33°（一般情况下，直行程），90°（角行程）；7.SDIR（给定方向）：RISE（上升），FALL（下降）；38.YDIR（操作变量方向）：RISE（上升），FALL（下降）；注：其它参数未了解清楚之前请不要改变。

2 初始化1、开始初始化时，阀门必须处于中间位置。

按定位器显示窗下方的“＋”、“－”键使执行器运动，看执行器自由走满全行程，然后让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置），就可以进行初始化了。

西门子智能定位器选型西门子智能定位器选型引言西门子智能定位器是一种先进的定位技术，可广泛应用于各种领域，包括物流、采矿、交通、农业等。

本文将介绍西门子智能定位器的选型过程，并提供详细的指导，以帮助用户选择适合其需求的定位器。

1.定位器功能概述在本章节中，将介绍西门子智能定位器的主要功能和特点，包括定位精度、信号范围、电池寿命等。

此外，还将提供一些实际应用案例，以帮助用户更好地理解定位器的功能。

2.选型准备工作在本章节中，将介绍选择西门子智能定位器之前需要做的准备工作。

这包括确定需求、评估现有设备、了解市场情况等。

此外，还将提供一些选型的注意事项，以帮助用户做出明智的选择。

3.选型方法本章节将详细介绍选型的方法和步骤。

这包括确定关键指标、制定评估标准、筛选候选定位器、进行实地测试等。

此外，还将提供一些实用的选型工具和技巧，以帮助用户快速准确地选型。

4.市场调研在本章节中，将介绍进行市场调研的方法和工具。

这包括查询产品信息、阅读用户评价、参观展会等。

此外，还将提供一些常见的市场调研报告和参考资料，以帮助用户获取更多的信息。

5.选型决策在本章节中，将介绍如何做出最终的选型决策。

这包括权衡各种因素、比较候选定位器的优缺点、考虑价格和售后服务等。

此外，还将提供一些决策支持工具和方法，以帮助用户做出理性的决策。

6.选型结果报告7.附件本文档涉及的附件包括市场调研报告、用户评价、产品手册等。

这些附件将对读者进行进一步的参考和研究。

附录：法律名词及注释在本附录中，将提供本文所涉及的法律名词及其注释，以帮助读者更好地理解相关内容。

西门子智能定位器调试说明:SＩPART PS２电气定位器用来控制气动直行程或角行程执行机构如下图:角行程ﻫ直行程一、智能定位器功能图:说明:1、①机侧凝结水补充水箱出口调门为单作用定位器,反馈:６1-ZI+;62—ZI－;②当失信号时阀门全开③操作时按“＋”健阀门向关方向走,按“—"健阀门向全开方向走(与说明书上相反)、(单作用铭牌)２、炉侧磨煤机入口冷热风调门为双作用定位器,(双作用铭牌)3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图:二、校验与调整1、参数设置:(定位器上有三个按键:小手形、“＋”健、“—健”)自动模式(MAN手动)阀门实际开度指令开度１.1按住功能键(小手形)５秒后就可以进行参数设置1.２西门子智能定位器共有5５组参数,+"与“—”健可在一组参数中进行选择,选择完了可以按一下功能键进入第二组参数得设置,若上一个参数有误,可以按功能键得同时按住“－”健,回到上一个参数进行设置。

1。

3 组态:以下几个参数就是经常用到得,具体请参考说明书上得组态表、ＹFCT(参数组号①)执行器类型:直行程选WＡY,角行程选TＵRN(本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程)YＡGL②额定反馈角度:一般情况下直行程３３度,角行程9０度,(本厂本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程,但选得就是９0度,具体应该瞧反馈杆得长度,短杠杆33度得长度为:5/１0/1５/２0mm,短杠杆９０度得长度为:2５/30/35mｍ,长杠杆９0度得长度为:４0/5０／60／70/９0/１１0/１30mm)INITＡ④初始化(自动)SDＩＲ⑦给定方向:上升RIＳＥ,下降FAILYDIR(38)操作变量显示:上升ＲISE,下降FAＩL。

同时改变SDIR与ＹDIR这两组得参数可以改变执行器得动作方向。

2、西门子智能定位器初始化步骤:2、1接通4－20mA输入信号,现在定位器处于手动模式“MAN",在定位器显示窗口上方显示得为电位计得电压百分数,例如:“Ｐ12。
