型号选择选用AW气动执行器时，先确定阀门启、闭时的扭矩，再根据阀门使用的流体介质，增加安全值。
对清洁、润滑介质增加20%安全值；对水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑的用气体输送的颗粒粒粉料介质增加100%安全值。
然后根据气源工作压力，查找双作用或单作用式扭矩表，可等到准确的执行器型号。
单作用式输出扭矩表中，最小弹簧扭矩即为关闭阀门时的扭矩，最大弹簧扭矩即为打开阀门时的扭矩。
执行器及附件的功能和用途1、双作用执行器：对阀门开启和关闭的两位式控制。
2、单作用执行器（弹簧复位）：在电路、气路切断或有故障时，自动关闭阀门。
3、双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能（可提供防爆型）。
4、单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开（可提供防爆型）。
5、限位开关回讯器：远距离传送阀门开或关位置的信号（可提供防爆型）。
6、电气定位器：根据电流信号（4-20mA）的大小对阀门的介质流量调节控制（可提供防爆型）。
7、气动定位器：根据气压信号（标准0.02-0.1MPa）的大小对阀门的介质流量调节控制。
8、电气转换器：将电流信号转换万气压信号，与气动定位器配套使用（可提供防爆型）。
9、气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件起润滑作用。
10、手操机构：自动控制在不正常情况下可以手动操作阀门的启闭。
气动阀门：借助压缩空气驱动的阀门。
气动阀采购时只明确规格、类别、工压就满足采购要求的作法，在当前市场经济环境里是不完善的。
因为气动阀制造厂家为了产品的竞争，各自均在气动阀统一设计的构思下，进行不同的创新，形成了各自的企业标准及产品个性。
因此在气动阀采购时较详尽的提出技术要求，与厂家协调取得共识，作为气动阀采购合同的附件是十分必要的。
本类阀门在管道中一般应当水平安装。
1.通用要求1.1气动阀规格及类别，应符合管道设计文件的要求。
气动FESTO球阀的特点和选型引言气动FESTO球阀是一种应用广泛的掌控阀，被广泛应用于工业自动化领域中的流体掌控系统。
本文将介绍气动FESTO球阀的特点和选型，帮忙用户更好地了解该产品的优势和应用。
气动FESTO球阀的特点1. 耐用性强气动FESTO球阀的紧要材料包括不锈钢、铸铁等，其制造工艺和材料选择保证了阀门的耐用性和使用寿命。
2. 执行机构简单气动FESTO球阀接受气动执行机构，运用气动原理，将气体或液体的压力传递到阀门内部，掌控阀门的开关。
其执行机构结构简单，使用寿命长，维护便利。
3. 掌控精度高气动FESTO球阀的开启程度可以通过掌控气压大小来实现，具有较高的掌控精度，并且左右旋转有效掌控液体或气体的流量大小。
4. 安装便利气动FESTO球阀体积小，重量轻，安装便利，不需要占用太大的空间。
同时，其结构简单，可以快速拆卸和安装，便利维护和更换。
5. 适用性广气动FESTO球阀可用于不同流体介质，包括水、蒸汽、空气等，适用于不同工业领域的流体掌控系统。
气动FESTO球阀的选型1. 环境温度和介质检测气动FESTO球阀可适用于不同的介质和温度范围。
在选型前确定要认真了解阀门的工作温度范围和介质类型，防止因介质不兼容或温度达不到要求而导致阀门损坏或工作异常。
2. 流量和压力气动FESTO球阀的流量和压力是决议其选用的关键因素。
需依据实际应用需求选择合适的流量和压力等级的 FESTO 球阀，避开低效或超负荷的工作状态。
3. 耐用性和维护气动FESTO球阀的耐用性和维护是选型时需要考虑的紧要因素。
对于频繁使用的阀门，应选择材质和制造工艺优良的 FESTO 球阀，以此保障阀门的耐用性和使用寿命。
同时，选择具有易于维护和更换的结构，可以降低维护和修理成本和时间。
总结气动FESTO球阀在工业自动化掌控系统中有着广泛的应用，由于其具有耐用性强、掌控精度高、安装便利等特点，使其成为流体掌控系统中不可或缺的一种掌控阀。
气动球阀改如何选型，这几点很紧要气动球阀（Pneumatic Ball Valve）是一种常用的掌控阀门，广泛应用于各种工业管道系统中。
它具有一系列优点，如质量牢靠、操作快捷、密封性能好等等，并且还具有肯定的防腐蚀性能。
对于气动球阀的选型，以下几个点特别紧要。
一、介质特性首先，气动球阀的选型应当考虑介质特性。
介质特性重要包括介质的压力、温度、粘度和化学性质等。
不同的介质具有不同的性质，对于气动球阀的选型会有不同的要求。
例如，高温、高压的介质要求阀门的材质、结构和密封性能都要达到肯定的标准。
二、阀门材质气动球阀的材质是选型的关键之一，它直接影响阀门的使用寿命和性能。
阀门材质通常有不锈钢、黄铜、钛合金、塑料等。
不同的材质具有不同的耐腐蚀性和机械强度，因此材质的选择应当与介质特性相匹配。
三、阀门形式气动球阀的形式多种多样，例如全通球阀、三通球阀、四通球阀、高温球阀等等。
选择哪种形式的球阀应当依据介质流量、管道连接方式和掌控要求进行选择。
四、掌控方式气动球阀可以采纳手动和自动两种掌控方式。
手动掌控通常由操作杆掌控阀门的开闭，适用于一般的手动掌控场合。
而自动掌控则更适用于自动化生产过程中。
自动掌控可以使用电动或气动执行器，需要依照实际应用场合进行选择。
五、密封性能气动球阀的密封性能也是选型的紧要考虑因素之一、好的密封性能可以避开介质泄漏和排放，对于环境保护和生产效益都有很大的帮忙。
气动球阀的密封性能与阀门结构、材质和制造工艺等有关。
在选型时应当综合考虑这些因素。
六、性价比最后，选型中也需要考虑气动球阀的性价比。
不同厂家和不同型号的气动球阀价格、质量、性能和售后服务等方面有所不同，需要进行认真的比较和评估。
选型时应当同时考虑价格和性能等因素，综合评估后再进行选择。
综上所述，气动球阀的选型需要考虑多个因素。
在实际应用中，应当依据实在的介质特性、掌控要求和应用场合等因素进行选择，选型的结果应当既能充足实际要求，同时也具有合适的性价比。
气动执行器的选型什么是气动执行器气动执行器是一种将气动压力转换为机械运动（通常为直线或旋转）的设备。
它们通常用于工业自动化和控制领域中，是许多工业自动化过程不可或缺的部件。
气动执行器的种类按作用形式分•活塞式气缸•旋转气缸按驱动方式分•单向推动•双向推动按阀门控制方式分•直接控制•不直接控制按使用条件分•低温气动执行器•高温气动执行器气动执行器的选型在选择气动执行器时，需要考虑以下因素：1. 动作形式在选择气动执行器前，需要明确你的执行器需要达到的运动形式，是旋转还是直线运动。
对于不同的应用场景，不同的动作形式都会有所不同。
比如对于流体控制系统中的球阀，在使用气动执行器进行操作时，需要使用旋转气缸。
2. 动作力矩动作力矩是指气动执行器在执行动作时能够承受的最大力矩。
它通常是根据门、阀等转动部件的力矩要求选择的。
显然，选择一个动作力矩过小的气动执行器将无法完成其任务。
3. 驱动方法气动执行器通常通过压缩空气来实现，因此选择气缸时应该根据空气压缩机和压缩空气管道的能力来选择合适的气动执行器。
4. 材料气动执行器应该选择高质量的材料，并且对于特殊环境，也应选择能够承受恶劣条件的材料。
例如，在酸性环境中需要选择能够耐腐蚀的材料，而在高温环境中需要选择耐高温材料。
5. 控制方式气动执行器的控制方式通常有两种：手动控制和自动控制。
手动控制使用手动阀或脚踏板进行操作，而自动控制通过PLC或DCS等控制系统进行操作。
控制方式的选择应根据具体应用场景的需求来进行。
气动执行器的安装气动执行器的安装应符合一定的规范。
首先，应该将执行器与其他机械零部件进行协调安装，避免机械撞击等事故的发生。
其次，应该注意选择合适的连接导管和管接法，增加气动执行器的可靠性。
最后，进行安装后还需要进行阀门部件的检查，确保气动执行器安装正确。
结论在选择气动执行器并进行安装时，需要综合考虑多种因素。
选择正确的气动执行器可以为设备的稳定运行提供有力保障，因此不可忽视。

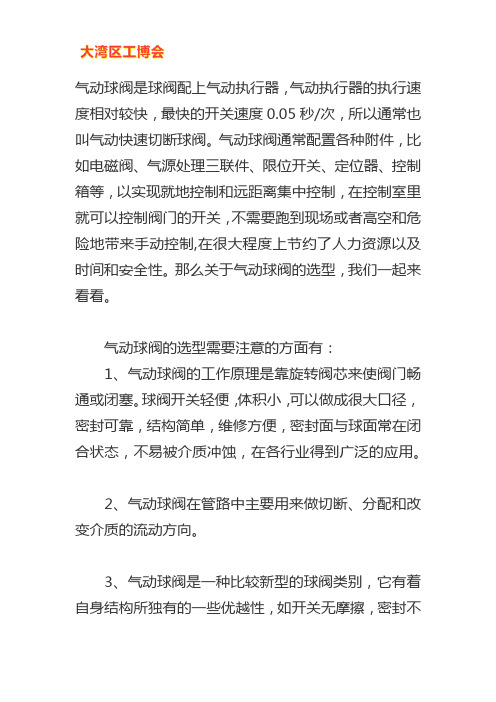

气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快，最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。
气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。
那么关于气动球阀的选型，我们一起来看看。
气动球阀的选型需要注意的方面有：1、气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。
球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。
2、气动球阀在管路中主要用来做切断、分配和改变介质的流动方向。
3、气动球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。
这样可减小所配执行器的规格。
配以多回转电动执行机构，可实现对介质的调节和严密切断。
气动球阀型号表示方法：球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；球阀名称代号：Q表示球阀；球阀驱动代号：6表示气动；连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；结构型式代号：浮动式：1表示直通流道、2表示Y型三通、4表示L型三通、5表示T型三通；固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H不锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；压力等级代号：16表示压力为16公斤（1.6Mpa），最大可到64Mpa；150LB表示美标磅级压力，最大耐压等级可达2500LB；阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P系不锈钢、R系不锈钢、S塑料。
气动球阀的执行器选择与匹配原则
1. 阀门的大小和类型，首先需要考虑阀门的口径和类型，不同
口径和类型的阀门需要不同类型的执行器来匹配。
例如，大口径球
阀可能需要更大扭矩的执行器来操作。
2. 工作环境，考虑阀门所处的环境条件，包括温度、压力、湿
度等因素。
对于恶劣的环境条件，需要选择耐高温、耐腐蚀的执行器。
3. 介质特性，介质的温度、压力、粘度等特性会影响执行器的
选择，例如高温高压介质可能需要金属密封的执行器。
4. 操作要求，包括阀门的开启/关闭时间、调节要求等。
有些
应用可能需要快速开关的执行器，而另一些应用可能需要具有调节
功能的执行器。
5. 控制方式，根据控制系统的要求，执行器可能需要具备手动、电动、气动等控制方式。
综上所述，气动球阀的执行器选择与匹配需要综合考虑阀门本
身的特性、工作环境以及操作要求，以确保执行器能够稳定可靠地控制阀门的开启和关闭。
在选择执行器时，需要充分了解阀门和执行器的技术参数，并且与制造商或专业人士进行沟通，以确保选择合适的执行器。
气动阀的选型及故障分析摘要：石油化工在实际生产过程中，主要是依据气动阀作用，有效调节物料流量。
在控制回路当中，气动阀是十分主要的环节，对物料调节系统运行具有一定的作用。
文章分析了启动开关阀以及气动调节阀，并介绍其工作原理以及相关的故障处理，进而给予行业气动阀故障维修一定的参考依据。
关键词：气动阀；选型；故障对于气动阀来讲，从调节形式角度讲，主要划分为两种，一种是气动开关阀，另一种是气动调节阀。
而从阀体结构角度进行划分，可以划分为球阀以及单座阀等。
气动阀门在选型过程中，应以物料特征为主进行选择。
石油化工在实际生产中，碱性铝矾土料浆在管路当中经常流通，具有一定的强腐蚀性能，因此，会严重影响气动阀性能，导致阀门调节会存在抱死的现象。
在这样情况影响下，不能对流量进行及时调整，进而对工艺流程具有严重影响。
要想对这样的情况进行改善，应分析气动调节阀故障，利于找出选型应用，还能找出对应的维修方式。
1.气动调节阀工作原理对于气动调节阀而言，是一种重要装置，在自动技术工程当中，在接受控制信息的过程中，能够给予受控对象释放控制作用。
气动调节阀主要是由两部分构成的，分别是气动执行机构以及调节阀，两者进行安装连接。
其中执行机构是以气源为主，能够接受到控制信号，便作为驱动信号。
在电气阀门定位器作用下驱动阀门，确保阀门呈线性，最终调节管道介质当中的压力以及流量。
另外，气动执行机构，从动作形式角度进行划分，可以分为分气开型，气关型这两种。
1.气动阀特征2.1气动蝶阀特征对于气动蝶阀来讲，在旋转阀杆作用影响下，会促进碟板转动。
从目前市场范围看，利用最多的要数偏心旋转蝶阀，是以旋转碟版为主，控制流量。
气动蝶阀特征具有划分为以下几点内容，第一，从结构上看，较为简单，从外形上看，尺寸偏小。
正是由于这样的特征，因此拥有着较低的制造成本。
可以用在大口径阀门制作上，更加适用于管路的实际安装利用。
第二，流体阻力较小，当为全开状态时，阀座通道具有很大的流通面积，因此，流体具有较小的阻力。
气动阀门配件的选型与安装技巧介绍
大家好，我叫辰逸，今天我来跟大家分享一些关于气动阀方面的知识，想必从事非标方面的工作者应该对气动阀不陌生吧，好吧，那我现在跟大家解释一些气动阀的知识。
2019非标自动化设计大礼包请点击“了解更多”随时更新。
气动阀门常见的配件包括：空气过滤器、换向电磁阀、限位开关、电气定位器等。
气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。
气动阀门配件选型：
1、气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。
2、电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。
3、信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、
④使用电压、⑤防爆型。
气动阀门的安装与使用
（1）气动阀门在安装使用之前，必须对阀门进行安装前的检查和开关运行试验。
只有在运行动作正常的条件下，才能安装使用。
（2）气动阀门的安装要尽可能使阀门与管路法兰同心，并加支撑固定。
不能使球阀受其它外力作用，以免损坏阀门的中密封及阀门变形。
造成阀门开关不灵及阀门的损坏而无法使用。
（3）要保证气动球阀及气动元件所提供的动力气源必须是洁净，尽可能不带油污及水。
清洁度应小于0.4微米。
气动三联件选型方法
气动三联件（也称为气动执行器）是一种常用于控制和调节流体介质的装置，广泛应用于工业自动化领域。
选择合适的气动三联件对于确保系统的正常运行和性能至关重要。
在选型气动三联件时，首先需要考虑的是系统所需的工作压力和流量。
根据实际应用情况，确定所需的工作压力范围和流量大小，以便选择适合的气动三联件。
其次，需要考虑气动三联件的工作方式和控制方式。
气动三联件主要有气缸、气动阀和气动执行器三种类型，根据具体应用需求选择适合的类型。
控制方式可以是手动、自动或远程控制，根据实际需求选择对应的控制方式。
另外，还需要考虑气动三联件的材质和密封性能。
根据介质的特性和工作环境的要求，选择适合的材质，例如不锈钢、铝合金等。
密封性能对于气动三联件的稳定性和可靠性也非常重要，需要选择具有良好密封性能的产品。
此外，还需要考虑气动三联件的尺寸和安装方式。
根据实际安装空间和布局要求，选择合适的尺寸和安装方式，以确保气动三联件与系统的匹配性和兼容性。
最后，还需要考虑气动三联件的价格和售后服务。
选择品牌有保障的气动三联件，可以获得更好的质量保证和售后服务支持。
综上所述，选型气动三联件需要综合考虑工作压力、流量、工作方式、控制方式、材质、密封性能、尺寸、安装方式、价格和售后服务等因素。
只有根据实际需求合理选型，才能确保系统的正常运行和性能。
气动球阀执行器及配件选型分析一、气动球阀执行器及配件选型分析管路设计球阀为单回转 90 的开关阀门，气动执行器（气动头）在气源压力的作用下，推动活塞运动，带动阀门实现开关动作。
气动阀门使用的气源压力一般为 0.3~0.8MPa，一般配置以下元件，过滤减压阀、电磁阀、限位开关、气动头和其他元件。
根据发生故障时，阀门的动作形式，将气动阀门分为两大类，单作用和双作用球阀。
一种气动式执行器。
依据气动执行器，操纵数据信号推动球阀电源开关姿态，进行对管道中介质的按钮操纵或调整操纵。
那气动球阀选型必需留意什么?下边我们就来给大伙说说气动球阀选型的关键点。
气动法兰球阀，采纳了防火、防静电、阀杆防爆出装置技术，可适用多种恶劣场合选型。
采纳的气动执行器与球阀一体式连接，无需另装支架，削减了因安装连接引起的质量问题，同时也为厂区密密麻麻的设备节省了空间。
气动执行器意大利进口，表面经阳极氧化处理，齿轮齿条结构，*有开关两个位置+/-5行程调整*NAMUR标准气源接口，可与电磁阀直接连接*气动执行器正常使用寿命可达100万次以上*内外表面经阳极氧化处理※防火、防静电设计※阀杆防爆出装置※钢球上设计有压力平衡孔※双层阀杆填料与两片碟型弹片装置※阀体上设计清洁阀腔的装置气动球阀执行器及配件选型分析1.应用介质。
介质的特性必需考虑到，很多酸类介质具备腐蚀.凹凸感，特别简单损害突面，如何解决?可采纳耐蚀性的衬氟材质，做耐磨损解决，那样就拥有气动式衬氟球阀等。
2.应用材质。
油路板的材质能够依据实地工作状况来选型，一般有球墨铸件，不锈钢板，铸钢件，碳素钢，塑胶等，依据更高质量的需求也有环境卫生级气动球阀，材质更好。
3.应用工作压力。
意就是指压力，能够分为低电压，自然压，高压，髙压，1.6MPa归属于常用的工作压力，自然这也做为选型数据信息参照。
4.应用溫度。
能够分为高溫气动球阀，超低温气动球阀，中温气动球阀和常温下气动球阀。
5.应用平安通道部位。
将其分为三通气动球阀和赐教气动球阀，依照球阀的特征将其分为波动球阀和固定不动球阀这些，总而言之不一样选型要依据详细工作状况来选择。
依据以上具体介绍，你是不是知道气动球阀选型的关键点了呢?总的来说便是相应的，这儿建议大伙儿，选购气动球阀要选择靠谱的生产商，尽量削减产品质量问题的发生，假如你有没有什么不愿清楚的，能够了解大家的网上客服气动球阀执行器及配件选型分析产品特点：●气动球阀执行器采纳铝合金压铸工艺制作，表面采纳硬化处理，外观美观，有利于安装，运输。
●气动球阀采纳压铸工艺制作的铝合金活塞，保证了双活塞的对称，并协作高质量的O型环和导向阀，可的供很高的扭矩输入与气压比，双导轨和活塞设计保证了输出扭矩的恒定。
●活塞导向带采纳大接触面积，自润滑设计高强度材料保证了低摩擦，正常使用寿命可达100万次.●阀体设计，铸造均采纳精铸工艺，具有结构合理。
能达到气泡级密封，启闭力矩小，使用寿命长。
●阀体与阀杆之间带防静电装置，阀杆防爆出装置设计，可适用多种恶劣场合选型。
造型美观，质量牢靠等优点。
●气动球阀可选配限位开关，空气过滤减压阀、手轮机构，电磁阀。
1 双作用气动球阀（1.气动头 2.电磁阀 3.过滤减压阀 4.气源）双作用气动球阀的工作原理，压缩空气（气源）首先经过过滤减压阀，清除其中含有的水分、油分以及固体粉尘颗粒，并调整系统压力至设定值，以供应稳定的气源压力。
然后，气体流入电磁阀进气口 a，从气口 b 流入到气动头，推动活塞动作，排气通道为 d~E，线圈得电以后，电磁阀换向，气体从气口 d 流入到气动头，推动活塞向相反方向动作，排气通道为 b~c。
2 单作用气动球阀（1.气动头 2.电磁阀 3.过滤减压阀 4.气源）单作用气动球阀的工作原理，同前，压缩空气首先通过过滤减压阀，电磁阀线圈得电时，气体流入电磁阀进气口 a 口，从气口 b流入到气动头，推动活塞动作，同时气动头内弹簧被压缩，当发生故障时（失气或者失电），电磁阀恢复弹簧位，气源被阻断，气动头弹簧释放压缩力，推动活塞向相反方向运动，排气通道为 b~c，可将阀门停留在设定的开启或者关闭位置，防止发生事故。
二、气动球阀执行器及配件选型分析常见需求以及解决方案为满意不同类型的管道系统，需选择对应的管路系统，《表 1》为常见气动元件的选型原则。
《表 1》气动元件的选型原则序号要求解决方案1 一般型，发生故障时，阀门保位双作用气动头、过滤减压阀、电磁阀、限位开关（通过电磁阀与气动头的不同连接，可实现断电状态下，阀门的开启/关闭要求）2 一般型，故障位置开/故障位置关单作用气动头、过滤减压阀、电磁阀、限位开关3 符合 NAMUR 结构标准选用符合 NAMUR接口的气动头、电磁阀、限位开关 4手动操作功能配气动手轮或者液压手动泵等5 电磁阀带手动操作选用带手动功能的电磁阀 6 阀门快速开启/关闭选用大流量的过滤减压阀、电磁阀，加大钢管直径，在气动头出气口增加快排阀1以及电磁阀掌握大口径气控阀等7 阀门开关时可调增加调整阀（针阀）或者阻尼器 8 现场无电源或禁电将电磁阀换成气控阀9 现场防爆、防水、防腐蚀等选用相应等级的气动头、电磁阀、限位开关、连接件等10 阀门/关度可调选用定位设备代替电磁阀、限位开关 11 双作用气缸实现单作用功能增加气罐、气控阀等元件12 现场禁铜不选用含铜的气动元件，如铜管、铜管接头、铜电磁阀 13 增加电磁阀牢靠性选用两个或者更多电磁阀掌握三、气动球阀执行器及配件选型分析气动元件选型1. 气动头选型选择气动头时，首先确定是单作用气动头还是双作用气动头，然后，依据阀门工况、气源压力等参数，选用符合输出扭矩要求的气动头。
气动执行机构选择双作用活塞式气动执行机构，主要有气缸，端盖，活塞。
齿轮轴。
限位块，调整螺钉，指示器等零件组成。
用压缩空气作为动力，推动活塞运动。
活塞上集成了齿条带动齿轮轴转动90，进而带动球阀的开关动作。
单作用活塞式气动执行机构，主要在活塞和端盖间加入复位弹簧，可以在气源压力故障时依靠弹簧的推动力使球阀复位，保持打开或关闭的位置，保证工艺系统的平安。
所以选用单作用气缸是要选择好球阀是常开或常闭状态。
气缸现在主要种类有GT气缸，AT气缸，AW气缸等。
GT消失较早，AT算是GT的改进型，是现在主流产品，可以与球阀免支架安装，比支架安装更快捷，便利，也更加坚固。
可以调整0和90位置，便利安装各种电磁阀，行程开关，手轮机构附件。
AW气缸主要用于大口径球阀，输出力大，采纳活塞拨叉结构。
第三要点：气动附件的选择电磁阀：双作用气缸一般配二位五通电磁阀或三位五通电磁阀。
单作用气缸可以配二位三通电磁阀。
电压可以选用DC24V，AC220V 等。
要考虑防爆要求。
行程开关：作用是使执行器的转动转换为触点信号，输出到掌握仪表，反馈消失场球阀的开关状态。
常用的有机械式，磁感应式。
也要考虑防爆要求。
手轮机构：安装在球阀和气缸之间，可以在气源故障时改为手动开关，保证系统平安，不耽搁生产。
气源处理元件：有二联件和三联件，功能是过滤，减压，油雾。
建议安装，避开气缸进杂质造成气缸卡住。
阀门定位器：对于比例调整型气动球阀需要安装，多用于气动V型球阀。
输入4-20mA，要考虑是否带反馈输出信号。
是否需要防爆。
有一般型，智能型。
快速排气阀：加快气动球阀开关速度。
安装在气缸和电磁阀之间，使气缸内的气体不通过电磁阀，快速排出。
气动放大器：安装在通往气缸的气路中接收定位器出口的压力信号，供应很大的流量给执行机构，用于提高阀门的动作速度。
按1：1（信号和输出的比例）。
主要用来传输气动信号到远距离（0-300米），削减传输滞后的影响。
气动保位阀：主要是对气源压力进行联锁操作，当低于气源压力时切断阀门供气管路，使阀门保持气源故障前位置。
当气源压力恢复时，同时恢复对气缸的供气。
气动球阀选型时要综合考虑球阀，气缸，附件的因素，每一种选择消失失误时，都会对气动球阀的使用造成影响，有时是小。
有时是无法满意工艺要求。
所以选型时肯定要知晓工艺参数和要求。
举例说明气动头的选型过程：选择球阀 1614BS15J，实际压力19.5MPa；气动头选型为：爱默生（EMERSON），单作用，故障位置关，气源压力 0.55MPa。
查《球阀扭矩表》，可得数据，见《表 2》。
取平安系数为 1.4，则阀门各位置的扭矩值见《表 3》。
依据 EMERSON 产品样本，选择气动头型号为 G7028-SR4-CW，由《表 3》可见，各扭矩值均大于阀门相应位置的扭矩值，符合要求。
《表 2》球阀扭矩数据智能扭矩计算全压下的计算扭矩 / Nm 实际压力 / MPa 实际压力下的计算扭矩 / Nm 口径 / in磅级 / Lb 14 1500 21000 19.5 16058.82《表 3》扭矩值阀门位置VBTO VRTO VETO VBTC VRTC VETC 执行器位置ABTO ARTO AETO ABTC ARTC AETC 1614BS15J 22484 13490 16863 20236 13490 20236 G7028-SR4-CW 42955 18558 28223 34732 14578 214042. 电磁阀选型电磁阀选型的时候，要留意电磁阀的特征参数是否满意需要，如压力范围、流通介质、工作温度、流通系数、电压、防爆要求以及其他功能等。
3. 过滤减压阀选型过滤减压阀选型的时候，要留意过滤减压阀的压力范围、流通介质、工作温度、排水装置（自排、手排）及滤芯精度等。
4. 限位开关选型限位开关选型的时候，要留意反馈方式（机械式、感应式）、位置指示的颜色是否符合要求，以及是否符合相应的防爆等级等。
