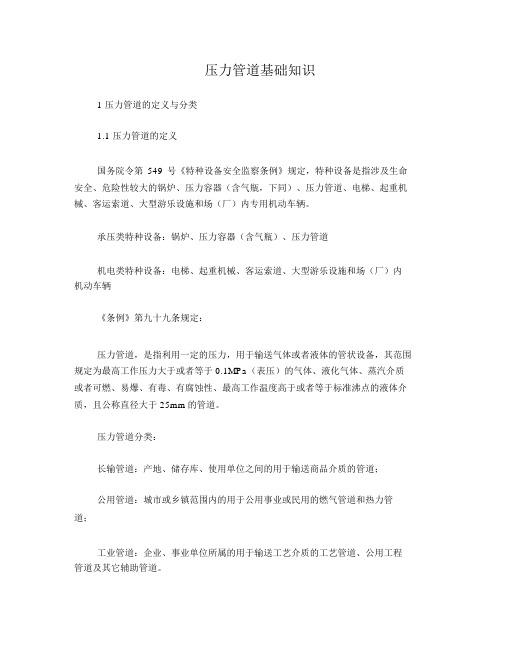

压力管道基础知识1压力管道的定义与分类1.1 压力管道的定义国务院令第549 号《特种设备安全监察条例》规定，特种设备是指涉及生命安全、危险性较大的锅炉、压力容器（含气瓶，下同）、压力管道、电梯、起重机械、客运索道、大型游乐设施和场（厂）内专用机动车辆。
承压类特种设备：锅炉、压力容器（含气瓶）、压力管道机电类特种设备：电梯、起重机械、客运索道、大型游乐设施和场（厂）内机动车辆《条例》第九十九条规定：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于 0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于 25mm的管道。
压力管道分类：长输管道：产地、储存库、使用单位之间的用于输送商品介质的管道；公用管道：城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道；工业管道：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其它辅助管道。
动力管道：是指火力发电厂用于输送蒸汽、汽水两相介质的管道，划分为GD1级、 GD2级。
1.2 压力管道的分类按照 TSG R1001-2008《压力容器压力管道设计许可规则》附件B，压力管道的类别、级别划分方法如下：GA类（长输管道）GB类（公用管道）GC类（工业管道）GD类（动力管道）1.2.1 GA 类（长输管道）长输（油气）管道：是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和 GA2级。
GA1级：符合下列条件之一的长输管道为GA1：a.输送有毒、可燃、易爆气体介质，最高工作压力大于 4.0MPa的长输管道；b. 输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa, 并且输送距离( 指产地、储存库、用户间的用于输送商品介质管道的长度) 大于或者等于200km的长输管道。
GA2级：GA1级以外的长输（油气）管道为GA2级。
特种设备压力管道复习试题及答案一、判断题：1、压力管道用管子、管件、阀门、法兰、补偿器、安全保护装置等（以下简称压力管道元件）的制造单位，应当经国务院特种设备安全监督管理部门许可，方可从事相应的活动。
（√）2、压力管道发生爆炸或者泄漏，在抢险救援时应当区分介质特性，严格按照相关预案规定程序处理，防止二次爆炸。
（√）3、按介质压力压力管道分[真空、低压（小于1.6MPa)、中压（1.6-10MPa)、高压（10-42MPa）、超高压（大于42MPa）]。
（√）二、选择题：1、按介质温度压力管道分[低温（小于等于-29℃）、常温（-29-200 ℃）、高温（大于200 ℃）]。
a、低温（小于等于-29℃）b、低温（小于等于-20℃）2、安全保护装置包括紧急切断装置、安全泄压装置、测漏装置、测温测压装置、报警装置等。
a、紧急切断装置b、压力表3、按拌热结构不同，拌热分为拌管、夹套管和电热带三种类型。
a、拌管b、热管4、颜色可识别介质种类、符号可识别介质名称和状态、危险标识则表示介质为危险化学品。
根据管道内物质的一般性能，分八类。
a、八类b、七类5、酸或碱用紫色表示。
a、紫色b、棕色6、在用工业管道定期检验分为在线检验和全面检验。
a、在线检验b、运行检验7、在线检验是在运行条件下对在用工业管道进行的检验，在线检验每年至少一次。
a、每年b、两年8、全面检验是按一定的检验周期在在用工业管道停车期间进行的较为全面的检验。
安全状况等级为1级和2级的在用工业管道，其检验周期一般不超过6年；安全状况等级为3级的在用工业管道，其检验周期一般不超过3年。
a、6年b、3年三、简答题：压力管道定义？答：压力管道是指利用一定压力,用于输送气体或液体的管状设备。
其范围规定为最高工作压力大于或等于0.1MPa(表压)的气体、液化气体、蒸汽介质或可燃、易燃、有毒、有腐蚀性、最高工作温度高于或等于标准沸点的液体介质，且公称直径大于25mm的管道。
2010年压力容器知识培训考试试卷一：判断题（30题，每题1分，共30分，正确的打"，错误的打X）1. 压力容器受压元件所用钢材只需材料的力学性能和化学成分相同，就可以批准代用。
（x ）2. 计算厚度系指按有关公式计算得出的厚度，需要时尚应计入其他载荷所需厚度。
（V）3. 确定压力容器试验压力时，如容器各受压元件（如圆筒、封头、法兰等）所用材料不同时，应取各元件材料[6 ]/[ 6 ]t比值中的最大者。
（X）4. 根据焊接接头系数的高低，可推定无损检测的比例、长度和焊接接头的型式。
（X）5. GB151规定符合附录C的奥氏体不锈钢焊接钢管不得用于介质毒性程度为高度危害的换热器°（x）6. 奥氏体不锈钢制压力容器，其A、B类焊接接头可以用射线或超声波检测； C D类焊接接头可用磁粉或渗透方法进行检测。
（X）7. 当补强材料许用应力大于壳体材料许用应力时，则在计算补强面积时所需的补强面积可以减少。
（X）8. 盛装介质毒性程度为极度、高度危害的压力容器用钢板，应逐张进行超声检测。
（V）9. 采用强度胀接时，换热管材料的硬度一般须低于管板材料的硬度值。
（V）10. 外压容器的破坏主要有强度不足引起的破坏和失稳现象，但经常只计算外压容器的稳定性。
（V）11. 壳体厚度大于25mr的低温压力容器，其支承与壳体相连的焊缝应进行100%磁粉或渗透检测。
（V）12. GB 151中管箱和外头盖短节的长度可以不遵循GB 150中300mm勺最小拼接筒节长度的限制。
（V）13. 管子与管板连接采用胀接方法时，其胀接原理是管子与管板同时产生塑性变形而达到了密封和满足胀接强度。
（X）14. GB150中规定：对冷成形和中温成形的碳素钢和16MnR冈制压力容器的圆筒，当厚度3 s> 3% Di时，应作热处理。
（V）15. 钢板厚度大于等于16mm勺碳素钢和低合金钢制低温容器或元件应进行焊后热处理。
管道工必知必会题库一、填空题1、压力管道的安全保护装置是指：压力管道上连接的安全阀、压力表、爆破片和紧急切断阀等。
2、附属设施指：阴极保护装置、压气站、泵站、阀站、调压站、监控系统等。
3、压力管道划分为长输管道、公用管道、工业管道和动力管道四个类别。
4、压力管道安全监察过程从设计、制造、使用、安装、维修、改造、检验检测七个环节实施安全监察。
5、压力管道使用管理制度包括使用登记制度、作业人员考核制度、定期检验制度。
6、阀门安装型号、规格、位置、进出口方向应正确，连接牢固紧密。
启闭灵活，表面洁净。
7、热力管道的敷设形式分为架空敷设、直埋敷设两种。
二、选择题1、生活或生产给水管道流速不宜超过(A)。
A．2 m/s B. 2.5 m/s C. 3 m/s2、一般规定管子弯曲后，管壁减薄率不得超过（C）A 5%B 8%C 15%D 20%3、热煨弯管的弯曲半径应不小于管子外径的（A）倍A 3.5B 4C 4.5D 54、通气管管径应根据污水管负荷管道长度决定，一般不小于污水管管径的(B)。
A．1倍 B.1/2 C.1/45、通行地沟应有＿＿＿低压照明；通行和半通行地沟通风应良好，地沟内温度不超过＿B＿。
A 50V，38℃B 36V，40℃C 38V，40℃6、转子流量计适用于压力不大于（B）的管路中。
A 0.098MpaB 1.96MpaC 5.88MpaD 6.3Mpa7、室内管道套管的内径不宜大于所穿过管子外径（C）mm。
A 8B 4C 6D 88、流体在压强增大时，体积被压缩而＿＿＿，密度＿B＿，这一性质称为流体的压缩性。
A.增大，减小B.减小，增大C.减小，减小9、管道穿过地下室或地下构筑物外墙时，应采用防水套管，对于有振动或严密防水要求的构筑物，管道穿过基础时应设（A）A．柔性防水套管B。
防水套管C。
刚性防水套管10、如果汽化能在液体内部连续进行，所产生的小汽泡上升至液面，再跃进空间，这种汽化称为＿C＿。
压力管道基础知识一、压力管道基本概念（一）管道的概念根据国家标准《工业金属管道设计规范》GB50316-2000的规定，管道是由管道组成件、管道支吊架等组成，用以输送、分配、混合、分离、排放、计量或控制流体流动。
国家标准《工业金属管道工程施工及验收规范》GB50235-97的定义是：由管道组成件和管道支承件组成，用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的管子、管件、法兰、螺栓连接、垫片、阀门和其他组成件或受压部件的装配总成。
按流体与设计条件划分的多根管道连接成的一组管道称之为“管道系统”或“管系”。
上述定义包含两个含义：（A）管道的作用：是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动。
1）流体：在有些标准中称为介质。
流体可按状态或性质进行分类。
a）按状态分：气体；液体；液化气体：是指在一定压力下呈液态存在的气体；浆体：是指可燃、易爆、有毒和有腐蚀性的浆体介质。
b）按性质分：火灾危险性；是指可燃介质引起燃烧的危险性，分为可燃气体、液化气体和可燃液体。
有甲、乙、丙三类。
爆炸性；与空气混合后可能发生爆炸的可燃介质或在高温、高压下可能引起爆炸的非可燃介质。
毒性；按GB5044分级。
有剧毒（极度危害）和有毒（高度危害、中毒危害和轻度危害）两大类四个级别。
腐蚀性。
是指能灼伤人体组织并对管道材料造成损坏的物质。
2）输送流体：依靠外界的动力（利用流体输送机械如压缩机、泵等给予的动能）或流体本身的驱动力（如介质本身的压力）将管道源头的流体输送到管道的终点。
3）分配流体：通过管系中的支管将流体分配到设计规定的多个预定的设备或用户。
4）混合流体：将管系中来自不同支管中的流体在管道中进行混合，如稀释等。
5）分离流体：将管道内部不同状态的流体通过支管进行分离，如汽液分离、油水分离等。
6）排放流体：将管道内部流体通过支管进行排放，如超压放空、排放被分离的流体等。
7）计量流体：通过设置于管道系统中的计量仪表对输送、分配的流体进行计量，如测量流量、压力、温度和粘度等。
压力管道试题及答案一、单项选择题（每题2分，共10分）1. 压力管道的定义是什么？A. 用于输送气体、液体、浆体等介质的管道B. 用于输送气体、液体、浆体等介质的管道，且设计压力大于0.1MPaC. 用于输送气体、液体、浆体等介质的管道，且设计压力大于0.5MPaD. 用于输送气体、液体、浆体等介质的管道，且设计压力大于1.0MPa 答案：B2. 压力管道的分类不包括以下哪一项？A. 工业管道B. 长输管道C. 民用管道D. 消防管道答案：D3. 压力管道的设计压力应如何确定？A. 按照最大工作压力确定B. 按照最大工作压力的1.1倍确定C. 按照最大工作压力的1.25倍确定D. 按照最大工作压力的1.5倍确定答案：C4. 压力管道的定期检验周期一般为多少年？A. 1年B. 2年C. 3年D. 5年答案：D5. 压力管道的安全性评价中，不包括以下哪一项？A. 材料性能评价B. 管道腐蚀评价C. 管道振动评价D. 管道流量评价答案：D二、多项选择题（每题3分，共15分）1. 压力管道的常见类型包括以下哪些？A. 无缝钢管B. 焊接钢管C. 铸铁管D. 塑料管答案：ABCD2. 压力管道的维护和检修包括以下哪些内容？A. 定期检查B. 泄漏检测C. 腐蚀检测D. 管道清洗答案：ABCD3. 压力管道的事故预防措施包括以下哪些？A. 定期维护B. 泄漏报警C. 紧急切断D. 定期更换答案：ABC4. 压力管道的常见故障包括以下哪些？A. 泄漏B. 堵塞C. 腐蚀D. 振动答案：ABCD5. 压力管道的安全管理措施包括以下哪些？A. 建立安全管理制度B. 定期培训C. 应急演练D. 定期检测答案：ABCD三、判断题（每题2分，共10分）1. 压力管道的设计压力必须大于工作压力。
（）答案：错误2. 压力管道的定期检验是为了确保管道的安全性。
（）答案：正确3. 所有压力管道都必须安装泄漏检测装置。
（）答案：错误4. 压力管道的维护和检修工作可以由非专业人员进行。
压力管道安全试题及答案一、选择题1. 压力管道是指承受内外压力并用于输送气体、液体以及固体颗粒的管道系统，其设计、制造、安装、使用及维护均应符合以下哪个标准？A. GB/T 151B. GB/T 9711C. GB/T 12337D. GB 1502. 对于压力管道，以下哪个参数必须明确标识在压力管道上？A. 温度B. 压力级别C. 材质D. 直径3. 压力容器安装在地下、水下工程或特殊场合，应当制定相应的冷却装置和防腐措施，同时制定相应的操作规程。
这是因为在特殊场合可能存在的问题是：A. 高温腐蚀B. 起重机械放载C. 压力容器爆炸D. 环境条件复杂4. 压力管道的设计压力与使用温度确定后，设计压力应按照规范的要求取值，在取值范围内按照规范的规定准确四舍五入，保留近似数。
这是因为设计压力是用来：A. 确定压力容器的额定温度B. 评定压力容器的强度C. 确定压力容器的破裂口面积D. 安排检验压力容器的时间二、判断题1. 压力管道在安装调试前不需要进行压力试验。
A. 正确B. 错误2. 压力管道从设计到验收过程中，必须经历哪些工序？A. 制造、装配、安装、调试B. 加工、测试、使用、保养C. 采购、运输、存放、维护D. 设计、审批、报告、存档3. 高压管道的防腐层应该足够厚，以确保防腐层不受到外界因素的侵蚀。
A. 正确B. 错误4. 压力管道的设计、制造、安装、改造、维修、验收、监督检验等，必须符合国家的相关标准和规定。
A. 正确B. 错误三、简答题1. 请简述压力管道安装前需要进行的准备工作。
2. 简述压力管道的分类以及各类管道的特点。
答案：一、选择题1. D. GB 1502. B. 压力级别3. D. 环境条件复杂4. B. 评定压力容器的强度二、判断题1. B. 错误2. A. 制造、装配、安装、调试3. A. 正确4. A. 正确三、简答题1. 压力管道安装前需要进行的准备工作包括：制定施工方案、检查管道材质和规格、清理管道、进行管道的试验和检测、准备好所需的工具和设备。
压力管道基础专业知识（1、概念、2 分类、3 技术参数、4 结构构成与材料、5 事故及事故隐患存在的问题）一、压力管道的几个相关概念和法律法规：1、压力管道《特种设备安全监察条例》第七章、第八十八条（用语的含义）对压力管道的定义：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为：最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。
压力管道元件的含义，可在压力管道含义的基础上予以延伸。
《条例》所指压力管道是一个特定概念，是从安全角度讲的，是沿袭压力容器的叫法。
它指的是那些在生产、生活中使用的输送可能引起燃烧、爆炸或中毒等危险性介质的管道，如输送原油、燃气、各类工艺物料、有毒气体、有害气体、液化气体、高温液体介质的管道。
2、工业管道：为企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道的工业管道；3、公用管道：城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道的公用管道；4、长输管道：产地、储存库、使用单位间的用于输送商品介质的长输管道，具体讲就是：跨越地、市输送商品介质的管道；跨越省、（自治区、直辖市）输送商品介质的管道。
5、动力管道火力发电厂用于输送蒸汽、汽水两相介质的管道。
二、压力管道的分类、分级出于便于安全管理的目标：对其进行分类分级（参照《压力容器压力管道设计许可规则》TSG R1001-2008）1、分类：原则：按用途分类1）长输管道：GA2）公用管道：GB3）工业管道：GC4）动力管道：GD2、分级：原则：按用管道的危险性（与危险性有关的介质参数：①、介质大毒性、燃烧爆炸特性；②、设计压力；③、设计温度）分级1）长输管道分两级：GC1、GC22）公用管道分两级：GB1、GB23）工业管道分三级：GC1、GC2、GC34）动力管道分两级：GD1、GD25）分级：详见:《压力容器压力管道设计许可规则》3、压力管道介质：压力管道输送的物质。
压力管道考试题目及答案一、选择题1. 压力管道的定义是什么？A. 用于输送液体或气体的管道B. 承受内部压力的管道C. 连接两个设备的管道D. 所有上述选项答案：B2. 压力管道的分类不包括以下哪一项？A. 工业管道B. 民用管道C. 长输管道D. 排水管道答案：D3. 压力管道设计时需要考虑的主要因素是什么？A. 管道长度B. 管道材质C. 管道承受的压力D. 管道的美观性答案：C4. 压力管道的定期检验周期通常是多少？A. 每年一次B. 每两年一次C. 每三年一次D. 每五年一次答案：D5. 压力管道发生泄漏时，以下哪项措施是不正确的？A. 立即关闭泄漏源B. 通知相关部门C. 继续使用管道直到修复D. 采取措施防止泄漏扩大答案：C二、判断题6. 压力管道的安装必须由有资质的专业人员完成。
（对/错）答案：对7. 压力管道的运行压力可以超过其设计压力。
（对/错）答案：错8. 压力管道的维护不需要定期进行。
（对/错）答案：错9. 压力管道的安全性与管道的材质无关。
（对/错）答案：错10. 压力管道的紧急切断装置在任何情况下都应保持完好。
（对/错）答案：对三、简答题11. 简述压力管道的常见故障有哪些？答案：压力管道的常见故障包括泄漏、腐蚀、裂纹、变形、堵塞等。
12. 压力管道的安全管理措施有哪些？答案：压力管道的安全管理措施包括定期检查和维护、使用合格的材料和设备、确保操作人员具备相应的资质和培训、制定应急预案等。
四、案例分析题13. 某工厂的压力管道在运行过程中发现有轻微泄漏，分析可能的原因及采取的措施。
答案：可能的原因包括密封件损坏、管道连接处松动、管道材料疲劳等。
采取的措施应包括立即停止管道运行，检查泄漏点，更换损坏的密封件或紧固连接，必要时对管道进行修复或更换。
五、论述题14. 论述压力管道在化工生产中的重要性及其安全管理的重要性。
答案：压力管道在化工生产中承担着输送原料、产品和副产品的任务，是化工生产不可或缺的组成部分。
压力管道的基本知识第一章、压力管道基本知识1.2压力管道的基本概念（1）管道管道是指用于输送、分配、混合、分离、排放、计量、控制或者制止流体流动的由管子、管件、阀门、法兰、垫片、螺栓和其它组成件或支承件组成的装配总成。
管道组成件是指用于连接或装配成承载压力且密闭的管道系统的元件，包括管子、关键、法兰、垫片、密封件、紧固件、阀门、安全保护装置以及膨胀节、挠性接头、耐压软管、过滤器、节流器和分离器等。
管件是用来连接管子、改变方向，接出支路和封闭管道的元件的总称，主要包括弯头、三通、异径管、管帽、活接头等。
管道支承件是将管道载荷传递到管架结构上去的元件。
包括：吊杆、弹簧支吊架、斜拉杆、平衡锤、松紧螺栓、支撑杆、链条、导轨、锚固件、鞍座、底座、滚柱、托座、滑动支架、管吊、吊（支）耳、卡环、管夹、U形夹和紧固夹板等附着件。
安全保护装置是为保护管道安全运行而装设的元件，包括管道上连接的安全阀、爆破片、压力表、温度计、阻火器、紧急切断阀等。
（2）压力管道广义上讲，凡是利用一定的压力，用于输送气体或者液体的管状设备，无论其压力和管径尺寸的大小，都是压力管道。
（3）安全监察范围内的压力管道《特种设备安全监察条例》的规定，压力管道监察的范围为最高工作压力高于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质；或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于沸点的液体介质，且公称直径大于25mm的管道。
《压力管道安全技术监察规程—工业管道》，规定同时具备下列条件的工艺装置、辅助装置以及界区内公用工程所属的工业管道属于工业管道的安全监察范围：（1）最高工作压力高于或者等于0.1MPa（表压）的管道；（2）公称直径大于25mm的管道；（3）输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体的管道。
1.3压力管道的分类级别由于不同类型的压力管道存在很大的差异，其危险性也有很大的区别，不同类型、不同级别的压力管道的使用管理、操作的要求也有很大的差别。
压力管道知识要点（含大部分答案）1、压力管道的工艺参数有哪些？答：公称压力、公称直径、设计压力、设计温度、防腐等级、壁厚、材质等。
2、压力管道的组成元件有哪些？回答：管道、阀门、法兰、垫圈、紧固件、弯头、膨胀节、柔性接头、压力软管、存水弯、过滤器和分离器。
3、压力管道常用的介质有哪些？答：水、蒸汽、导热油、空气、氨、液化石油气等。
4、认识常用介质中水、水蒸气、导热油、空气、氨以及液化石油气的物理化学特性。
答：在饱和状态下的液体称为饱和液体，与之相对应的就是饱和蒸汽，但最初只是湿饱和蒸汽，待饱和水中的水分完全蒸发后，才是干饱和蒸汽。
蒸汽从不饱和到湿饱和再到干饱和的过程温度不会增加，干饱和后再继续加热则温度会上升，成为过热蒸汽。
空气是指地球大气层中的气体混合。
它主要由78%的氮气、21%氧气、0.94%的稀有气体（氦、氖、氩、氪、氙），0.03%的二氧化碳，0.03%的其他物质（如水蒸气、杂质等）组成的混合物。
在0℃及一个标准大气压下（1.013×10^5pa）空气密度为1.293g/l。
把气体在0℃和一个标准大气压下的状态称为标准状态，空气在标准状态下可视为理想气体，其摩尔体积为22.4l/mol。
氨，气味刺鼻，密度低，沸点高（-33.5℃），可用于制冷，极易溶于水。
液化石油气主要由丙烷和丁烷组成，密度为580kg/m3，气体密度为空气的1.5~2倍。
它是易燃易爆的。
5、简述你所管理或操作的压力管道的参数、主要受压部件名称、安全状况等级、检验周期以及关内介质。
答：根据你的实际情况回答。
6、简述你所管理或操作的压力管道操作工艺控制指标（包括最高工作压力、最高最低工作温度、流量、介质含量等）答：结合自己实际情况回答。
7.压力管道主要阀门的功能，如闸门、截止阀、止回阀、安全阀、减压阀、蝶阀、快速切断阀、球阀和排水阀。
答：蝶阀(英文：butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。
蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。
蝶阀全开到全关通常是小于90°。
快速切断阀是自动化系统中的一种执行机构。
它由多弹簧启动膜执行器或浮动活塞执行器和调节阀组成。
它接收调节仪表的信号，控制工艺管道中流体的切断、连接或切换。
球阀，可用于流体调节与控制，多通球阀还可以灵活控制流体的合流、分流、及流向切换，同时还可以关闭任一通道使另外两个通道相连。
8.压力管道腐蚀的主要形式答：腐蚀的主要形式包括全面腐蚀、局部腐蚀（点腐蚀、缝隙腐蚀、焊接头腐蚀）、应力腐蚀破裂、腐蚀疲劳以及氢损伤。
其中应力腐蚀危害最大。
失效形式包括延性失效、脆性失效、蠕变失效、疲劳失效和腐蚀失效。
9、压力管道如何分类，工业管道级别如何划分（112）。
答：长输管道GA1和Ga2、公用管道GB1和GB2、工业管道GC1、GC2和GC3。
ga1有毒易燃易爆pn大等于1.6mpa或dn大等于300mm或浆体介质距离超过50公里dn大等于150mm。
Ga2有毒、易燃易爆，PN小于1.6Mpa，或传输距离或公称直径不在GA1范围内。
燃气管道和热力管道gc1传输毒性极度危害的介质高度危害的气体工作温度高于标准沸点的高度危害的液体介质或传输火灾危险为a类可燃气体或a类可燃液体，PN大于或等于4MPa除上述两项外设计压力大等于10mpa的或大等于4mpa且设计温度超过400度的。
gc2介质毒性火灾危害性以及设计压力设计温度介于gc1gc2之间的GC3输送无毒不燃介质，设计压力不超过1MPa，设计温度在-20-185℃之间10、压力管道基本识别色如何（165）。
答：水艳绿；水蒸气大红；空气淡灰；气体中黄；酸碱紫；可燃液体棕；其他液体黑；氧淡蓝。
11.压力管道安全状态分类。
答复:1级安装资料齐全，设计、制造、安装质量符合相关规定且在设计条件下能安全使用的。
2级安装资料不齐全，但设计安装制造符合相关规定的新建扩建管道或在用工业管道。
3级存在材质与介质不相容，设计安装使用不符合规定及存在其他严重缺陷的但使用单位采取有效措施经检验单位检验在检查周期内在限定条件下使用的工业管道4级严重损坏无法修复或无维修价值的需要报废的管道。
12.压力管道的安全附件是什么，它们是如何工作的。
答：安全阀、爆破片、紧急切断阀、阻火器、压力表、温度计等。
13.附件操作、维护和安全注意事项（196-192）。
答：安全阀巡检主要检查阀体弹簧是否清洁完好，铅封是否完好，温度是否过低，是否结冰，阀体是否泄漏，定期进行便携式排气试验。
14、压力管道的安全操作规程包括什么（146）。
答：1.运行过程控制指标2压力、温度波动及介质成分的控制范围3.后操作方法、启停操作程序及相关注意事项4运行中的重点检查部位及项目5运行中可能出现的异常现象的判断和处理方法、报告程序和预防措施6停机期间的密封和维护15、压力管道什么情况下应该采取紧急措施停车（147）。
答：1.介质压力、温度超过允许范围，采取措施后仍无效；2.管件变形损坏，导致泄漏；3.管道堵塞；4管道发生异常振动响声危及安全运行；5安全保护措施失效；6.直接威胁正常安全运行的火灾事故；7.阀门或监控装置故障危及安全。
16、压力管道的正确使用（140189）。
答：实施工艺指标控制（压力、温度、交变负荷、腐蚀介质含量），坚持岗位责任制，认真巡回检查，做好维护保养工作。
17、压力管道作业人员的岗位职责（146185）。
答：1.经安全监督机构培训安全技术和岗位操作方法，考试合格持证上岗；2操作人员必须熟悉本岗位管道的技术特性，做到“四懂三会”，即懂原理、懂性能、懂结构、懂用途；会使用、会维护、会排除故障。
3操作人员必须严格按照操作规程操作，严禁超压超温操作。
18、巡回检验的项目有哪些（146）。
答：1.各工序的运行指标、运行及系统平衡；2管道接头、阀门及管件密封情况，是否存在泄露；3保温层、防腐层和保护层是否完好；4管道振动情况；5.管道支吊架是否完好；6管道间、管道与相邻构件之间的摩擦情况；7阀门等操作机构润滑是否良好；8安全保护装置是否完好；9.静电接地和阴极保护装置是否完好；10是否存在其他缺陷。
19、压力管道的日常维护保养制度（147）。
答：1.检查管道保护措施，确保其处于良好状态；2.阀门经常加油，定期操作，确保其灵活性；3.安全阀压力表应经常擦拭，并及时校准；4定期检查禁固螺栓的完好情况；5注意振动和摩擦。
如有异常，采取隔离振源、加强支撑等减震措施；6.静电防护措施损坏时，应及时修复；7停用的管道应排除内部介质，并进行置换、清洗和干燥，必要时作惰性气体保护、保温保护或油漆防护；8检查管道与支架的接触点是否损坏，发现问题及时处理；9、及时消除管道系统跑、冒、滴、漏等现象；10对高温管，在开工升温时需对法兰联结螺栓进行热禁；对低温管在降温过程进行冷紧；11禁止将管道及支架作为电焊零线和其他工具的作用支点；12配合压力管道检测人员对管道进行定期检验；13在紧急情况下，如果采取措施后仍无法修复，应立即停车并报告主要负责人和部门。
20、管道的检修前的安全要求（148）。
答：1.管道系统停运后，应进行冷却（45度以下）、泄压和完全布料，并对易燃易爆有害气体管道进行惰性气体置换；2.用盲板将待修管道与不待修管道隔离；3清洗和吹扫：清洗一般才用蒸汽、水或惰性气体。
酸性液体用弱碱洗涤、清水冲洗，强碱用大量清水冲洗，系统不宜夹带水分的一般用空气或惰性气体（多为氮气）吹扫。
4气体取样后分析，确认合格后方能交付检修。
21.压力管道（186219220）的操作内容、操作前检查和操作中检查是什么。
答复:操作内容包括1.后操作方法、启停操作规程及相关注意事项；2.运行过程控制指标；3压力温度波动控制范围，介质成分的控制；4运行中重点检查的部位及项目；5.运行中可能出现的异常现象的判断和处理方法、报告程序和预防措施；6.停机期间的密封和维护方法。
操作前的准备工作：1.熟悉操作工艺流程，遵守相关安全规定，携带所有操作工具；2对管道、安全保护装置、压力表、温度计等进行运行前检查记录；3确定操作顺序和部件。
运行中检查：1在管道开启时，要注意管道冲击、振动情况，调整好管道介质压力温度和流速，使管道平稳运行；检查系统是否有跑、漏、冒、滴等现象，观察压力表温度计的参数是否符合规定，如有问题及时处理。
2系统正常运行后，应按日常检查或巡回检查的有关规定进行定期或不定期检查，并做好检查记录。
发现异常应及时处理。
3管道控制元件（主要是阀门）操作应缓慢进行，防止压力温度流速的突然升高造成管道及附件损伤，同时主要管道系统的压力温度变化，在运行参数达到操作规程规定数值时应进行相应的操作使操作参数保持稳定。
22、紧急停车的操作步骤（188）。
答：1.停止或关闭压力源；2关闭锅炉、压力容器等输送、储蓄等设备介质出口阀门；3释放管道系统压力，卸压要缓慢进行；4对介质进行相应的排放或回收。
23.压力管道运行控制指标（190）。
答复:压力指标最高压力不超过最大使用工作压力；升降压速度常温小于0.05mpa每分钟，高温不超过0.2到0.3mpa每分钟。
温度指数：最高温度不得超过材料的允许温度，最低温度不得超过材料的允许温度，材料不得结晶和沉淀。
升温和降温速度应小于每小时40度。
介质指标腐蚀介质含量使不锈钢腐蚀速率不超过0.5l每年，碳素钢小于0.1l每年；机械杂质含量不在管道内沉淀，不使管道过度磨损；输送物料畅通；润滑油含量不在管道内形成油垢。
24.不安全因素的消除方法（214）。
答复:管道元件泄露处理步骤，发现泄漏时，首先判断是否能通过对泄露部位或元件操作消除泄漏，或者通过关闭泄漏点前后阀门控制泄漏源等，如可行就实施操作；否则按照单位事故应急救援预案的规定实施事故救援工作。
对于管道系统超压超温的处理步骤，首先通过观察不同点的压力表、温度计和管道表面，判断是管道系统的真实压力或温升，还是压力表、温度计损坏或读数错误。
对于前者，应立即停止压力源的供应，然后进行检查。
隐患消除后才能启动机器。
同时，采用喷水降低管道温度，达到减压的目的；如果是后者，应及时更换损坏的压力表或温度计。
如果现场暂时无法更换，应加强检查，特别是观察其他点的压力表或温度，同时做好安全检查记录。
25、管道的排放和换置（223）。
答：排放1）关闭吹扫管段的端阀，用软管连接吹扫管段的排放管（排放管面积不小于被冲洗管截面积的60%）；2）把软管排放口放进清污水池中；3）缓慢打开吹扫管段和排放管的阀门，排放管内介质，直至管内压力等于大气压力；4）拆除吹扫管段前后阀门内的法兰连接；5）用水泵的水管连接在吹洗管段前的法兰，缓慢放水冲洗管道，先排清管道内介质；6）当管道放出的水无异味，或者排放口无明显介质排出，即可认为置换完成。
