不干胶贴标机最终说明书

  • 格式：doc
  • 大小：10.65 MB
  • 文档页数：45

摘要自动贴标机是医药行业瓶装生产线的重要设备之一。

截止到目前为止，国内医药行业基本上还是使用国外的贴标设备，或者在国外的技术的基础上进行设计，其国产的贴标机还不能完全的替代进口的贴标机。

本文对自动贴标机的贴标过程作出设计理论，解决国内医药行业瓶装生产线(中的重要部分)----贴标机的设计开发，对外形和功能进行设计，对相关参数进行计算，绘制出自动贴标机的装配图和各部件的部件图和零件的零件图。

本文对于贴标机的开发进行了一定程度的探讨，对于目前的贴标设备有了一定的认识并进行了相关设计，为以后国产贴标设备的自主开发提供了有益的思路。

首先，本文对贴标过程的机构运动规律进行深入研究，提出了自动贴标机的设计方案，从此观点出发，设计出了自动贴标机的原理图。

其次，针对现在医药瓶装生产线的生产率进行设计计算，作为以后自动贴标机设计的理论基础。

最后，绘制贴标机的装配图和各部件的部件图，零件图。

关键词：贴标机；贴标过程；设计方案；设计理论；装配图；AbstractThis paper makes out the design theory about the processor of label attached machine，solves the problem of the most important part in domestic medical bottled production line—that is the design development of label attached machine. I designed it’s shape and function, computed the correlation parameter and protracted the assembly drawing of the machine, the component drawing of the components and the part drawing of the parts.The label attached machine is one of the most important equipment in medical bottled production line. So far, domestic medical industry uses the overseas equipment to a great extent, or designs the machine on the basic of overseas technology. Domestic label attached machine can’t instead of all of the overseas.This paper made a study of label attached machine’s development to a certain degr ee, had acquaintance with the machine, made some allied design, and offered profitable train of thoughts for future independent development of domestic label attached machine.First, this paper made an intensive study of the mechanism rule about the processor of label attaching, raised the design project of the label attached machine, and thought out it’s elementary diagram through the design project.Second, this paper made design calculation directing towards the productivity of the medicine package generating line, and this calculation would be the theoretical basis of the label attached machine design.At last, I protracted the assembly drawing of this machine, the component drawing of the components and the part drawing of the parts.Key words：label attached machine；, the processor of label attaching；, design scheme；design theory；assembly drawing；目录摘要 (I)Abstract (II)1 绪论 (1)1.1 引言 (1)1.2贴标机的应用现状及发展趋势 (1)1.3 本课题研究内容 (3)2贴标机的功能分析和总体设计 (5)2.1系统功能需求分析 (5)2.2系统总体方案设计 (5)2.3工作机构的结构设计 (8)3贴标机关键技术的研究 (12)3.1卷筒标签送标技术的研究 (12)3.2标签抚压机构设计 (19)4 传感检测装置 (21)结论 (22)致谢 (24)参考文献 (25)附录一 (26)附录二 (38)1 绪论1.1 引言在十八世纪就出现了简单的手动贴标工具，到现在己过了二百多年，工业革命推动了工业技术的进步，从早期贴单一标的贴标工具发展到贴双标、环身标、肩标、颈标等功能齐全、产量高、自动化程度高的贴标机。

在瓶装食品行业中常见的贴标机械有:直线式真空转鼓贴标机，直列式贴标机，摆板式贴标机，回转式贴标机。

其中回转式贴标机以贴标过程连续，机器的速度高，性能稳定，操作方便，可以同时贴多种标签而广泛应用于瓶装食品行业特别是医药，啤酒行业中。

在医药，啤酒瓶装装设备中，高速回转式贴标机是医药，啤酒瓶装生产线上重要设备之一。

特别是近几年内，随着中国医药和啤酒行业的迅猛发展，对瓶装贴标机的需求量也越来越大。

在国际上，德国克朗斯公司(Krones)生产的高速回转式贴标机以性能优良而成为此行业的领头羊。

在国内，一些医药和啤酒设备生产厂家开始引进吸收克朗斯公司的技术进行设计生产国产系列的高速回转式贴标机并取得了成效，其中以广东轻工业机械集团有限公司，青岛机床啤酒设备有限公司等为代表。

然而，国产回转式贴标机的质量问题一直是国内贴标机生产企业的难题，许多企业一直处于模仿国外设备进行设计生产的状态，没有进行自主开发设计更高产量和更多品种系列的贴标机，国产贴标机仍无法完全替代进口机。

出现这种现状的主要原因是:贴标机的贴标过程运动复杂，在国内还没有合理的数学模型来描述贴标过程，因此无法对贴标机的贴标过程建立合理的设计理论，导致对贴标机关键部件—转位凸轮的设计无法实现自主设计，结果是国内高速回转式贴标机设备生产厂家只能根据进口贴标机设备中转位凸轮曲线进行仿形生产，由于测绘采样点很难反映凸轮的运动规律，给设计制造带来了很大的困难。

为了真正实现国产高速回转式贴标机的自主开发，提高贴标机的性能，本文通过对贴标机的贴标过程进行深入研究，建立了合理的数学模型，独立地提出了贴标过程的设计理论，并进行了计算验证，对我国实现贴标机的自主开发，获得自主知识产权的设计理论具有一定的参考价值。

1.2贴标机的应用现状及发展趋势贴标机就是在包装件或产品上加上标签的机器。

标签上的商标、主要参数、使用说明和产品介绍，是现代包装不可缺少的，而且设计精美的标签还有助于提升公司形象，促进产品的销售。

十八世纪出现了简单的手动贴标工具，到现在己有二百年的历史。

工业革命推动了工业技术的进步，各行各业的竞争使人们对商品的包装、装演提出了更高的要求。

从早期的贴单一标发展到贴双标、环身标、肩标、颈标，挂标，以祭器它能够增加商品美感的装演形式，原来简单手动贴标形式已远不能满足生产的需要，一些功能齐全、产量高、自动化程度高的贴标机便问世了，并且飞速发展。

自动贴标机具有以下特点:（1）一般结构复杂，运动速度快，动作精度高。

为满足性能要求，对零件的刚度要求和表面质量等都有较高的要求。

（2）用于食品和药品的包装机要便于清洗，与食品和药品接触的部位要用不锈钢或经化学处理的无毒材料制成。

（3）进行包装作业时的工艺力一般都较小。

（4）特殊类型的专业机械，种类多，生产数量有限。

贴标机的分类方法多样。

按自动化程度，贴标机可分为半自动贴标机和全自动贴标机:按容器的运行方向可分为立式贴标机和卧式贴标机；按标签的种类可分为片式标签贴标机、卷筒状标签贴标机、热粘性标签贴标机和感压性标签贴标机，收缩筒形标签贴标机:按容器的运动形式可分为直通式贴标机和转盘式贴标机；按贴标机结构可分为龙门式贴标机、真空转鼓式贴标机、多标盒转鼓贴标机、拨杆贴标机、旋转形贴标机；按贴标工艺特征可分为压式贴标机、滚压式贴标机、搓滚式贴标机、刷抚式贴标机等。

目前，主要的自动贴标技术有三种:(1)“吹贴法”(或“射流法”)这种技术的某些运作方式是与上述吸贴法相似的，就是将标签放置到真空表面垫上固定，直到贴附动作开始为止。

但在本方法中真空表面是保持不动的，标签固定和起位在一个“真空栅”上，“真空栅”为一个上面具有几百个小孔的平面，这些小孔是用来维持形成“空气射流”的。

由这些“空气射流”吹出一股压缩空气，压力很强，使真空栅上标签移动，让它贴附到被包装物品上。

这是一项稍具复杂性的技术，它具有较高的精度和可靠性。

(2)“吸贴法”(或“气吸法”)当标签纸离开传送带后，分布到真空垫上，真空垫连接到一个机械装置的末端。

当这个机械装置伸展到标签与包装件相接触后，就收缩回去，此时就将标签贴附到包装件上。

这种技术可靠地实现正确地贴标，且精度高，这种方法对于产品包装件的高度有一定变化的顶部贴标，或对于难于搬动的包装件侧面贴标是非常适用的。

(3)“擦贴法”(或“刷贴法”)第3种贴标方法称为同步贴标法，也可称作“擦贴法”、“刷贴法”或“接触粘贴法”。

在贴标时，当标签的前缘部分粘附到包装上后，产品就马上带走标签。

本文就是讨论设计此方法。

随着各种贴标技术的深入发展，贴标机正向着以下几个发展方向:(1)高生产率、高可靠性、高精度、好的柔性和灵活性，注重成套性和配套性；（2)自动化程度不断提高，过去的手工半手工的复杂作业，己被半自动或自动的贴标机所取代，且逐渐向控制智能化的方向发展；(3)先进的机电技术和新元件被综合应用于贴标机中，并通过采用先进的设计方法提高产品设计质量，缩短制造周期。

合集下载

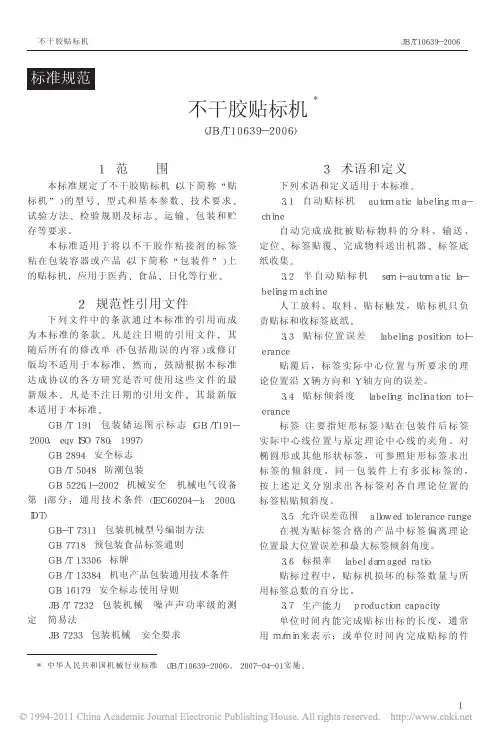

不干胶贴标机_JB_T10639_2006_171afdec_2361_42e9

不干胶贴标机_JB_T10639_2006_171afdec_2361_42e9


$ 中华人民共和国机械行业标准 （ ＪＢ／Ｔ１０６３９－ ２００６） ， ２００７－ ０４－ ０１ 实施。
１
包装与食品机械 ２００７ 年第 ２５ 卷第 ３ 期
数， 通常用件／ｍｉｎ 表示。 ３．８ 贴标合格率 ｑｕａｌｉｆｉｅｄ ｌａｂｅｌｉｎｇ ｒ ａｔｉｏ 贴标合格的包装件数量与所检查的包装件
用 耐 压 测 试 仪 按 ＧＢ ５２２６．１—２００２ 中 １９．４
的规定做耐压试验， 应符合 ５．１２ 的规定。
６．１０ 安全防护检查
检查安全装置， 应符合 ５．１４ 的规定。
６．１１ 外观质量检查
检查机器外观质量， 并应符合 ５．１３ 的规定。
７ 检验规则
７．１ 出厂检验 ７．１．１ 每 台 贴 标 机 均 应 做 出 厂 检 验 ， 检 验 项目按表 ３ 中的规定。 ７．１．２ 每 台 产 品 应 经 制 造 厂 的 质 量 检 验 部 门按本标准检验合格， 并附有产品合格证方可 出厂。 ７．２ 型式检验 ７．２．１ 有下列情况之一时， 应进行型式检验： ａ） 新产品或老产品转厂生产的试制定型鉴 定； ｂ） 正式生产后， 如材料、结构、工艺有较 大差异时；
ＴＢ □ □ □
气泡来计算） 。 ｃ） 卷边指标签边缘卷起没有贴到包装件上。 ｄ） 漏贴指经过了贴标工序而没有贴上标签
或贴标数量少于要求数量的包装件。 ｅ） 多贴指经过了贴标工序后， 在包装件所
贴的标签数量比所要求的数量多。 ３．９ 包 装 件 损 坏 率 ｐａｃｋｉｎｇ ｃａｓｅ ｄａｍａｇｅｄ
ｒ ａｔｉｏ 包装件损坏数与总包装件数的百分比。
表 ２ 贴标倾斜度
标签粘贴的倾斜度（ °） ≤０．８６ ０．８６￣２ ＞２
所占的被包装件比例（ ％） ≥９８ ≤１．５ ≤０．５
不干胶标签自动贴标机说明书

不干胶标签自动贴标机说明书

Normal Label Opacity Autoset™ ButtonThis category includes most paper or melallized film labels adhering to paper or transparent backing materials.To implement the one button Autoset routine, utilize the external alignment guides to position the gap between labels in line with the dot shown in the center of the detection zone. Then push the Autoset button marked "Normal". An alternative set up procedure would be to remove a label and the pushthe "Normal" Autoset button.HINT: If the location of the sensor is several labels up-stream from the peeler plate, removing just one label will result in applying two labels onto one product and one product receiving no label what so-ever. This is why we recommend setting up the sensor with the actual "gap" between the labels properly positioned.On rare occasions, when the light is unable to penetrate the backing materials, both the red and green led indicators will blink four times. When this indication occurs, the sensor will be unable to detect the presence of the labels.Translucent Label Opacity Autoset™ ButtonThis category includes translucent labels adhering to transparent backing materials.This sensor cannot detect transparent labels adhering to transparent backingmaterials. The question is how close to transparent can the translucent labels be and still be detected? There is no definitive answer to that question. To determine if detection of a translucent label adhering to transparent backing material is to try the following Autoset procedure. First utilize the external alignment guides to position the gap between labels in line with the dot shown in the center of the detection zone. Thenpush the Autoset button marked "Translucent". The next step is to move the web so that the translucent label goes in and out of the light beam. If detection is possible, the red led output indicator should go on when the label passes through the detection zone.INVERT OUTPUT: The status of the red led and output transistors can be inverted by pressing both buttons simultaneously. When the output status has been inverted, the red led and the output transistors will turn off when the label comes into view.LABEL•EYE AUTOSET™Set-Up InstructionsLER Red LED, 4 conductor 6 ft.cable LERCRed LED, 4-pin Nano connectorGEC-6 6 ft.(1.8m)Straight Female GEC-1515 ft.(4.6m)Straight Female RGEC-6 6 ft.(1.8m)90°Female RGEC-1515 ft.(4.6m)90°Female®。

直线圆瓶不干胶贴标机说明书

直线圆瓶不干胶贴标机说明书

使用说明书设备名称：直线圆瓶不干胶贴标机设备型号：PFT-B101烟台鹏飞包装机械有限公司目录第一部分郑重声明一、常规事项 (3)二、厂家权限 (3)三、安全事项 (3)四、操作权限 (3)五、操作环境 (3)六、磨合期 (4)第二部分产品介绍一、基本用途 (4)二、技术参数 (4)三、贴标过程解析 (4)第三部分机构部分一、总视图 (5)二、局部视图 (5)第四部分电气部分一、电控原理 (7)二、人机控制界面 (8)第五部分调整部分一、机械调整 (11)二、电眼调整 (11)第六部分机器调试部分（必读）一、调试准备工作 (15)二、标带装绕 (15)三、出标调整 (15)四、产品调整 (16)五、贴标位置调整 (16)六、覆标调整 (16)七、试贴 (16)八、批量试贴 (16)第七部分设备的维护和保养 (16)第八部分常见故障处理 (17)第一部分郑重声明一、常规事项1．贴标机属于非标设备，其操作需要一定的专业技术水平，否则，将直接影响到设备的高效和正常使用，操作本贴标机务必由接受过操作培训的技术员执行。

2．操作本设备请按照说明书中指示进行，或在我公司技术员指导下进行。

3．该技术手册专用于直线圆瓶不干胶贴标机（以下简称贴标机），其目的是为了保证正常的使用和调整该设备。

二、厂家权限：此设备由鹏飞公司自主研发制造，保留以下权利：1．为了确保产品技术的先进性和适用性，本公司可以对机构部件、电控元件以及软件进行整改升级，也包括所用部件的结构、规格和品牌，但并不承诺对此前交付产品免费进行更改和升级。

2．本公司拥有对设备完整性保障的权利，不是在本公司技术员指导的情况下，使用者不得私自对设备的机械结构或电气控制程序进行修改，否则，因此引起的损坏，由修改方负责。

3．在本设备基础上，增加喷码或其他功能，我司提供配置的技术指导，但无需对配套的设备负责。

4．本设备和本使用说明书的知识产权归本公司所有，如有抄袭，须承担法律责任。

不干胶贴标机操作规程

不干胶贴标机操作规程

不干胶贴标机操作规程
《不干胶贴标机操作规程》
一、操作前准备
1.1 确认不干胶贴标机已经连接好电源，并处于正常工作状态。

1.2 将需要贴标的产品准备就绪，确保产品表面干燥、清洁并
没有异物。

二、开机操作
2.1 将电源开关打开，确认设备的显示屏正常开机。

2.2 在电脑或触摸屏界面上输入正确的产品信息和标签信息。

三、调试设备
3.1 调整贴标机的工作台高度，确保产品能够顺利地被贴标。

3.2 调整贴标机的贴标速度和贴标位置，确保标签被精准地贴
在产品上。

四、正式操作
4.1 点击开始按钮，贴标机进入工作状态。

4.2 将产品放置在工作台上，待贴标机自动完成贴标动作。

4.3 检查被贴标的产品，确认标签是否贴合牢固并无气泡。

4.4 进行二次检查，确保每个产品都贴标完整且正确。

五、停机操作
5.1 当贴标任务完成时，点击停止按钮，贴标机停止工作。

5.2 关闭电源开关，将贴标机设备清洁并做好保养工作。

六、注意事项
6.1 在操作不干胶贴标机时，要注意安全，避免被机器夹伤。

6.2 定期对不干胶贴标机进行保养和维护，确保设备长期稳定运行。

6.3 在使用过程中如有异常情况，应立即停机并及时进行故障排查及维修。

以上就是《不干胶贴标机操作规程》，希望操作人员能按照规程进行操作，确保贴标机的正常运行和产品贴标质量。
