CAD画矿井通风系统立体图步骤第一步在平面图上选定假定坐标的坐标原点和坐标方向，坐标原点宜采用平面图上已有的特征点，例如竖井中心和固定的测点，坐标轴X与主要巷道走向平行，坐标轴X 轴与y轴垂直，Z轴垂直平面向外。
第二步在平面图上画三维多线段作为巷道的中线，画法如下：1、直接在命令行输入三维多段线的命令3dp0ly,回车，输入起点，输入下一点坐标（或端点坐标），-------回车；2、用菜单栏中的三维多段线命令，输入起点，输入下一点坐标（端点坐标），--------回车；3、输入起点，输入下一点坐标，也可以在平面图上用鼠标左键点击巷道中变坡或高程有变化的点。
一条巷道作为一个三维多段线对象。
然后在菜单栏中执行视图-三维视图-西南等轴测图切换到西南等轴测图的界面中。
逐个点击每条三维多段线上的点（此点变为红色被激活），输入“@0，0,z”(z为此点实际高程，需在英文状态下输入），回车。
第三步在平面图上画相应巷道的断面图（水平巷道和坡度较小的巷道），在三维环境中执行菜单栏的修改-三维操作-三维旋转将断面图直立在平面图上，如下图所示：第四步强上一步给出的断面图转化为面域，采用对象捕捉面域的上中点和相对于巷道三维多线段的端点的方式将其复制到巷道附近。
此步的工作量大，且相当繁琐（如上图b所示）第五步执行视图-三维视图-西南等轴侧视图-建模-拉伸命令，选定拉伸对象（所复制的相对断面的面域）后回车，指定拉伸高度或方向“（D）路径（P)/倾斜角（T）”输入P，回车，巷道实体拉伸完成，如下图所示：第六步竖直井巷（井筒，煤仓或大倾角的巷道）的绘制，三维环境下执行菜单栏的绘图-建模-拉伸命令，选定拉伸对象（所复制的相对巷道断面的面域）后回车，指定拉伸高度或“（D）路径（P)/倾斜角（T）”输入相应的高差或角度，井筒或煤仓实体拉伸完成，如下图所示。

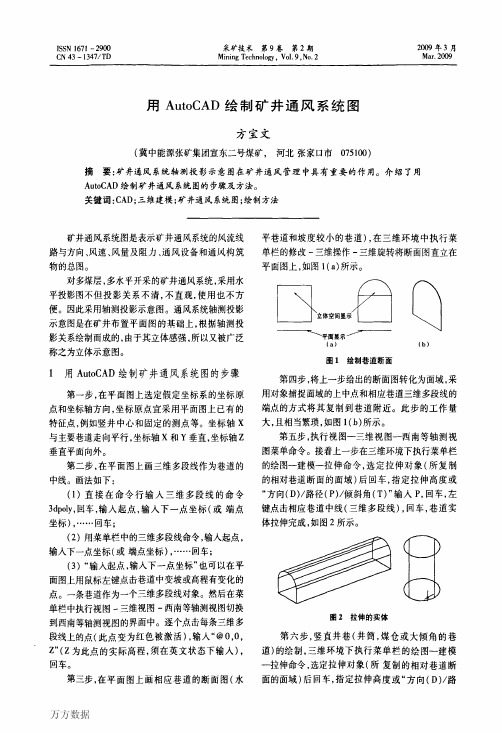

方宝丈：用ＡｕｔｏＣＡＤ绘制矿井通风系统图８３径（Ｐ）／倾斜角（Ｔ）”，输入相对高差或角度，回车，井筒、煤仓等实体拉伸完成，如图２所示。
第七步，相交实体的绘制，执行菜单修改——实体编辑——并集命令，进行实体的合并（合并后实体变为一个实体对象）。
通过以上７步操作完成的宣东二号煤矿西南（ｗｓ）、东南（ＥＳ）、东北（ＥＮ）、西北（ＷＮ）等轴测图（执行视图一消隐状态，打印样式线框，消隐）如图３所示。
从其中选择１个或几个效果较好的图在其上标注通风设备和通风构筑物，进回风流关系及巷道、工作面、硐室的风量，即是通风系统立体图。
图３井巷轴测图‘●－．．◆－◆。
◆－◆－－◆。
◆。
●＿●·●－●－●－●－●－－，Ｉｔ，－－－（上接第４８页）因此，在进行抽放率时，走向方向以顶板巷道所起作用为计算依据，整个试验观测期间，工作面共推进９３０ｍ，倾向２４０ｍ，１３—１煤层瓦斯含量按５．２９ｍ３／ｔ，可解析瓦斯量按瓦斯含量的８７％计算，即１３一ｌ煤层可解析瓦斯含量４．６１ｍ３／ｔ，总共抽采瓦斯总量为２５７６５１６ｉｎ３，计算出瓦斯抽采率为４８．２％。
由于中间有一段抽采钻孔起作用，计算出顶板巷道瓦斯抽采率偏低。
实践证明，在保证顶板巷道层位布置合理和巷道密闭质量好的情况下，顶板巷道抽采瓦斯能有效解决煤层瓦斯含量较高煤层采煤工作面的回风流瓦斯和上隅角瓦斯超限问题。
２矿井通风系统图的完善第一步，分别对西南、东南、东北、西北４个等轴测图执行视图一渲染命令，输出名为１０２２Ｘ７６８ＢＭＰ的文件，用ＰｈｏｔｏＳｈｏｐ软件进行加工能得到照片级精美的通风系统图。
第二步，分别对西南、东南、东北、西北４个等轴测图执行视图一动态观察一自由动态观察命令，选好几个观察角度，执行视图一渲染命令，输出名为１０２２Ｘ７６８ＢＭＰ的文件，用ＰｈｏｔｏＳｈｏｐ软件进行加工能得到空间各个角度的照片级精美的通风系统图。
第三步，分别对西南、东南、东北、西北４个等轴测图执行视图一动态观察一自由动态观察命令，可以连续观察动态旋转的通风系统立体图。
浩辰教程暖通2011之三：维风管绘制风管是用于空气输送和分布的管道系统，同时也是暖通设计中重要的设计内容。
在今天的CAD教程中，我们将为大家介绍三维风管的绘制方法（使用的绘制软件为浩辰CAD暖通2011，大家可以选择登陆浩辰CAD官网下载安装）。
1、选择【送风系统】作为风管类型（我们可以通过扩展按钮进入系统设置，使用【增加】、【删除】按键以实现风管类型的扩充）（如图1）。
图12、选择【普通钢板】作为风管材料（我们可以通过扩展按钮进入风管材料管理，使用【增加】、【删除】按键以实现风管材料的扩充）（如图2）。
图23、选择【矩形】作为截面形状4、风量输入：我们可以通过单击【风量】进行风量单位的控制。
在扩展按钮里面，选择推荐尺寸作为风管截面尺寸（如图3）图35、绘制参数输入：绘制参数包含风管截面的宽、截面高、风管参考边的标高、风管绘制时的升降角度。
另外，在三维视图下，我们可通过锁定底部标高进行三维视图下的风管布置，软件将自动计算实际风管高度；图46、对齐方式选择：我们在这里可以控制风管参考边的具体位置。
如在吊顶高度确定的情况下，我们主要选用底部对齐进行风管的绘制，如果有风管距墙距离要求，我们将使用风管的边进行参考，实现左边或者右边的对齐方式。
7、沿墙距离输入：在风管需要距离墙边一定距离进行布置的情况下，我们可以在此输入实际要求距离，进行精确的风管定位。
8、绘制风管：我们可以使用中间对齐、底部对齐的方式，分别控制各段截面尺寸，如1000×500、800×500、800×320、630×320、500×320，软件将自动生成变径等连接构件（如图5）。
图5从图5中我们已经可以看出，三维风管已经初具雏形了。
当然，要达到更立体、更直观的效果，还需要我们进行进一步的绘制。
在以后的CAD教程中，我们将陆续为大家带来最新的绘制方法，也希望大家能多加关注！/cad_49_27.html。
如何使用CAD进行建筑物通风系统设计的基本步骤CAD（计算机辅助设计）软件广泛应用于各种行业，其中包括建筑设计。
在建筑物设计中，通风系统的设计至关重要，它可以为建筑物提供良好的空气流通和舒适的室内环境。
本文将介绍使用CAD进行建筑物通风系统设计的基本步骤。
第一步：收集设计需求和建筑物信息在开始通风系统设计之前，需要了解建筑物的需求和信息。
这包括建筑物类型、使用目的、占地面积、层数等。
此外，还需要收集关于建筑物使用者的信息，例如人数和工作强度。
这些信息将有助于确定通风系统的设计参数。
第二步：确定通风系统类型根据收集到的建筑物信息和需求，可以确定适用的通风系统类型。
常见的通风系统类型包括自然通风系统和机械通风系统。
自然通风系统通过自然气流实现空气流通，而机械通风系统通过风机和管道进行空气处理和分配。
第三步：绘制建筑物平面图使用CAD软件绘制建筑物的平面图，包括房间布局和门窗位置。
确保绘制准确的比例和尺寸，以便后续的通风系统设计。
第四步：确定通风系统布局根据建筑物平面图和通风系统类型，确定通风系统的布局。
自然通风系统通常会设置适当的门窗以利用自然气流，而机械通风系统需要安装风机和风管。
在布局过程中，需要考虑通风系统的容量、能源效率和使用者的舒适度。
第五步：设计通风系统根据确定的通风系统布局，使用CAD软件进行通风系统的设计。
该设计包括选择合适的风机、风管和阀门，以及确定其安装位置和连接方式。
在设计过程中，需要确保通风系统的运作符合建筑物需求，并且符合相关的规范和标准。
第六步：进行系统模拟和优化使用CAD软件进行通风系统的模拟和优化。
模拟可以帮助评估系统的性能和效果，例如空气流速、压力差和室内温度分布等。
在模拟过程中，可以根据需要进行系统参数的调整和优化，以达到最佳的通风效果。
第七步：绘制通风系统图纸根据完成的设计和优化结果，使用CAD软件绘制通风系统的图纸。
图纸应包括系统的布局、尺寸和连接细节等。
确保图纸绘制准确无误，以便后续的施工和安装过程。
一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。
CAD画矿井通风系统立体图步骤
第一步在平面图上选定假定坐标的坐标原点和坐标方向，坐标原点宜采用平面图上已有的特征点，例如竖井中心和固定的测点，坐标轴X与主要巷道走向平行，坐标轴X 轴与y轴垂直，Z轴垂直平面向外。
第二步在平面图上画三维多线段作为巷道的中线，画法如下：
1、直接在命令行输入三维多段线的命令3dp0ly,回车，输入起点，输入下一点坐标（或端点坐标），-------回车；
2、用菜单栏中的三维多段线命令，输入起点，输入下一点坐标（端点坐标），--------回车；
3、输入起点，输入下一点坐标，也可以在平面图上用鼠标左键点击巷道中变坡或高程有变化的点。
一条巷道作为一个三维多段线对象。
然后在菜单栏中执行视图-三维视图-西南等轴测图切换到西南等轴测图的界面中。
逐个点击每条三维多段线上的点（此点变为红色被激活），输入“@0，0,z”(z 为此点实际高程，需在英文状态下输入），回车。
第三步在平面图上画相应巷道的断面图（水平巷道和坡度较小的巷道），在三维环境中执行菜单栏的修改-三维操作-三维旋转将断面图直立在平面图上，如下图所示：
第四步强上一步给出的断面图转化为面域，采用对象
捕捉面域的上中点和相对于巷道三维多线段的端点的方式将其复制到巷道附近。
此步的工作量大，且相当繁琐（如上图b所示）
第五步执行视图-三维视图-西南等轴侧视图-建模-拉伸命令，选定拉伸对象（所复制的相对断面的面域）后回车，指定拉伸高度或方向“（D）路径（P)/倾斜角（T）”输入P，回车，巷道实体拉伸完成，如下图所示：
第六步竖直井巷（井筒，煤仓或大倾角的巷道）的绘制，三维环境下执行菜单栏的绘图-建模-拉伸命令，选定拉伸对象（所复制的相对巷道断面的面域）后回车，指定拉伸高度或“（D）路径（P)/倾斜角（T）”输入相应的高差或角度，井筒或煤仓实体拉伸完成，如下图所示。
第七步相交实体的绘制，执行菜单栏修改-实体编辑-并集命令，进行实体的合并（合并后实体变为一个实体对象）。
