绘制矿井通风系统图的有关要求

第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

通风系统矿图绘制规范 Last revised by LE LE in 2021第五章通风系统矿图绘制第二十八条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

图纸绘制规范标准一、矿井通风系统图符合下列要求：（一）在矿井采掘工程平面图的基础上绘制，采空区、不通风的巷道可以删去，多煤层同时开采的矿井，绘制分层通风系统图。

矿井通风系统图每月补充修改一次，通风系统有较大变化时，及时修改完善。

（二）标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。

（1）风流方向：新鲜风流为绿色，乏风流为灰色；（2）风量：风量标注在测风站上；（3）通风设施按类别编号，注明建造日期、连体加固日期、连体加固方法、维护负责人；（三）回风巷道断面：逐段标注矿井、采区回风巷道断面，断面不同的巷道要分断标注，标明具体范围。

（四）主要通风机运行参数：主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。

二、通风立体示意图和通风网络图符合下列要求：（一）矿井通风系统立体示意图和矿井通风网络图每月修改完善一次，通风系统有较大变化时，及时修改补充。

通风立体示意图和通风网络图配套使用。

（二）矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号（与通风网络图一致）等。

（三）通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。

三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求：（一）矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。

矿井防尘系统图以矿井采掘工程平面图为底图绘制，每月补充修改一次。

（二）标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。

标注防尘设施位置与实际相符。

（1）地面水池：标明水池容量、个数，说明水池供水水源；（2）防尘水管：管径不同用不同顔色标注，并在图例中说明；（3）隔爆水袋：标注巷道断面、水袋个数和规格。

（三）防尘供水水源不符合饮用标准的，要标明地面清水池和污水池向井下管网供水的切换方法。

（四）井下有供水水源的，要标明水源位置、水量、供水方式和实现地面供水的转换方式。

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下的实际情况。

为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25mm，距其它三个边界各10mm，图框线宽度2mm。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。

（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。

（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

（6）多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字，并随着采掘变化及时修改。

2、避灾线路图（1）在采掘工程平面图上绘制。

（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

（3）有总工程师签字，图纸随着采掘变化进行修改。

3、防灭火系统图（1）在采掘工程平面图上绘制。

（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下的实际情况。

为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。

3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。

（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。

（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

（6）多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字，并随着采掘变化及时修改。

2、避灾线路图（1）在采掘工程平面图上绘制。

（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

（3）有总工程师签字，图纸随着采掘变化进行修改。

3、防灭火系统图（1）在采掘工程平面图上绘制。

（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。

第五章通风系统矿图绘制第二十八条一通三防图纸绘制整体要求1.整体布局合理、雅观，图面整齐，线条平均圆滑。

2.标明内容完好、正确，充足反应井下实质状况，严格依据图纸填图说明和标明格式进行标明。

3.图名一律标在图廓内，地点在图的上图廓线下方留白地点居中，图名（字高33 毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30 毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其余内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采一定绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体表示图均要绘制指北针，地点同采掘工程平面图。

9.通风系统图风流方向均用箭头线标明，风流分支处一定注明风流方向。

10.通风系统图中，测风站数目可以反应矿井风流分派状况。

第二十九条矿井通风系统三种图的绘制要求及标明内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在 1： 2000 或 1 ：5000 采掘工程平面图上绘制。

2.图上标明内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调理、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标明的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实质功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标明的内容：局部通风机安装地址、型号、风筒直径、全负压风量、局部通风机实质吸风量、风筒供风距离。

5.测风（站）点标明的内容：地址、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体表示图（××煤矿通风立体表示图）1.图幅不小于零号图纸。

2.全部井巷用双线 (或一粗一细 )绘制。

矿井通风图纸绘制与报送管理制度
是为了规范矿井通风图纸的绘制和报送流程，确保矿井通风系统的安全有效运行的管理制度。

一、矿井通风图纸绘制
1. 通风图纸绘制应根据矿井实际情况和技术要求，确保准确、完整、符合规范；
2. 通风图纸应由具备相应技术专业资质的工程技术人员进行绘制；
3. 通风图纸绘制应按照相关规范和标准进行，包括通风系统布置、通风风量计算、排放口设置等；
4. 通风图纸应通过专用软件进行绘制，确保图纸质量和易读性；
5. 通风图纸应及时更新，定期进行审核和修订。

二、矿井通风图纸报送管理
1. 通风图纸应按照相关规定和要求进行报送，包括报送单位、报送时间、报送内容等；
2. 通风图纸应及时报送给相关部门，包括矿务部门、监察部门等；
3. 报送时应附带相关附件和资料，包括数据和计算依据等；
4. 报送后应及时跟踪和反馈，确保图纸审核和审批工作的及时进行；
5. 审核和批准通风图纸的部门应及时将审批结果通知报送单位，并确保相关修订工作的及时完成。

三、监督与检查
1. 相关部门应定期对通风图纸绘制和报送进行监督与检查；
2. 监督与检查工作应包括图纸完整性、准确性和符合性的检查；
3. 监督与检查结果应及时反馈给报送单位，并对不符合要求的情况进行整改和追责处理；
4. 监督与检查工作应建立监督档案，跟踪整改进展和效果。

以上就是矿井通风图纸绘制与报送管理制度的主要内容，通过建立和执行这一制度，可以加强对通风系统的管理，确保矿井安全生产。

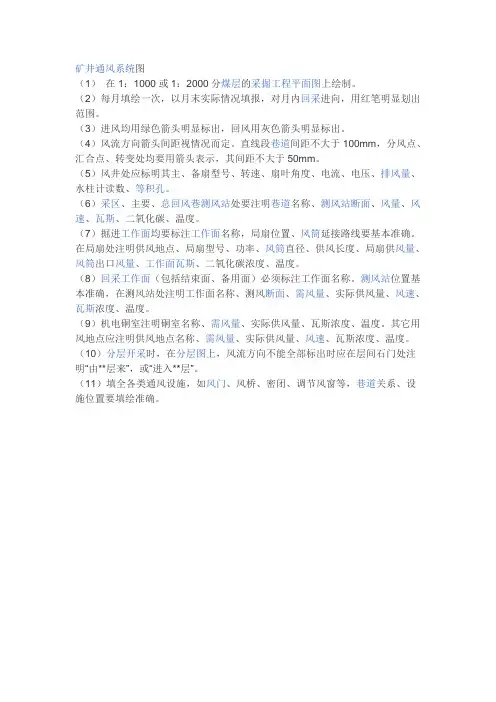

矿井通风系统图
（1）在1：1000或1：2000分煤层的采掘工程平面图上绘制。

（2）每月填绘一次，以月末实际情况填报，对月内回采进向，用红笔明显划出范围。

（3）进风均用绿色箭头明显标出，回风用灰色箭头明显标出。

（4）风流方向箭头间距视情况而定。

直线段巷道间距不大于100mm，分风点、汇合点、转变处均要用箭头表示，其间距不大于50mm。

（5）风井处应标明其主、备扇型号、转速、扇叶角度、电流、电压、排风量、水柱计读数、等积孔。

（6）采区、主要、总回风巷测风站处要注明巷道名称、测风站断面、风量、风速、瓦斯、二氧化碳、温度。

（7）掘进工作面均要标注工作面名称，局扇位置、风筒延接路线要基本准确。

在局扇处注明供风地点、局扇型号、功率、风筒直径、供风长度、局扇供风量、风筒出口风量、工作面瓦斯、二氧化碳浓度、温度。

（8）回采工作面（包括结束面、备用面）必须标注工作面名称。

测风站位置基本准确，在测风站处注明工作面名称、测风断面、需风量、实际供风量、风速、瓦斯浓度、温度。

（9）机电硐室注明硐室名称、需风量、实际供风量、瓦斯浓度、温度。

其它用风地点应注明供风地点名称、需风量、实际供风量、风速、瓦斯浓度、温度。

（10）分层开采时，在分层图上，风流方向不能全部标出时应在层间石门处注明“由**层来”，或“进入**层”。

（11）填全各类通风设施，如风门、风桥、密闭、调节风窗等，巷道关系、设施位置要填绘准确。

矿井通风图纸绘制与报送管理制度
1. 矿井通风图纸的绘制
(1) 设计部门根据矿井实际情况，制定矿井通风系统设计方案，并由专业人员进行绘制。

(2) 矿井通风图纸应包括矿井通风系统的总体布局图、风机、风门、风流分配、风速分布等细节图，并标注相应参数和设备型号。

(3) 绘制时应按照有关规定采用符号和标注进行标识，确保通风图纸的可读性和准确性。

(4) 绘制完成后，应由设计部门对图纸进行审核，并交由相关部门进行审批。

2. 矿井通风图纸的报送管理
(1) 矿井通风图纸应在设计完成后及时报送相关部门进行审批。

(2) 审批部门应对图纸进行审核，确认是否符合相关的规定和要求。

(3) 若图纸存在问题或不符合规定，审批部门应及时提出修改意见，并要求设计部门进行修改。

(4) 审批通过后，图纸应及时归档存档，并在矿井内张贴，确保相关人员能够查阅和了解。

(5) 矿井通风图纸应定期进行检查和更新，确保与实际情况的一致性。

(6) 在矿井通风系统发生重大变化时，设计部门应及时修订通风图纸，并重新报送审批部门进行审核。

图纸绘制规范标准一、矿井通风系统图符合下列要求：（一）在矿井采掘工程平面图的基础上绘制，采空区、不通风的巷道可以删去，多煤层同时开采的矿井，绘制分层通风系统图。

矿井通风系统图每月补充修改一次，通风系统有较大变化时，及时修改完善。

（二）标明风流方向、风量、测风站、通风设施、回风巷道断面、主要通风机运行参数等。

（1）风流方向：新鲜风流为绿色，乏风流为灰色；（2）风量：风量标注在测风站上；（3）通风设施按类别编号，注明建造日期、连体加固日期、连体加固方法、维护负责人；（三）回风巷道断面：逐段标注矿井、采区回风巷道断面，断面不同的巷道要分断标注，标明具体范围。

（四）主要通风机运行参数：主要通风机型号、排风量、风井负压、风叶角度、主扇运行频率等。

二、通风立体示意图和通风网络图符合下列要求：（一）矿井通风系统立体示意图和矿井通风网络图每月修改完善一次，通风系统有较大变化时，及时修改补充。

通风立体示意图和通风网络图配套使用。

（二）矿井通风立体示意图要标明风流方向、风量、测风站、通风设施、主要通风机运行参数、节点编号（与通风网络图一致）等。

（三）通风网络图标明节点编号、风流方向、通风设施、风量、通风阻力等。

三、矿井防尘系统图、供水施救系统图、防灭火系统图绘制符合下列要求：（一）矿井防尘系统图可与矿井防灭火系统图、矿井供水施救系统图共用。

矿井防尘系统图以矿井采掘工程平面图为底图绘制，每月补充修改一次。

（二）标注静压水池、消防水池、防尘管路、闸阀、三通、净化水幕、转载点洒尘装置、隔爆水袋等内容。

标注防尘设施位置与实际相符。

（1）地面水池：标明水池容量、个数，说明水池供水水源；（2）防尘水管：管径不同用不同顔色标注，并在图例中说明；（3）隔爆水袋：标注巷道断面、水袋个数和规格。

（三）防尘供水水源不符合饮用标准的，要标明地面清水池和污水池向井下管网供水的切换方法。

（四）井下有供水水源的，要标明水源位置、水量、供水方式和实现地面供水的转换方式。
