三星手机充电器(SC1009PN)实绘电路图

手机充电器电路图详解充电器电路手机（或其它小电器）充电器多如牛毛，不同厂家的电路结构大不相同，随着科技的进步新技术、新元件的出现又增加了新款的充电器，再加上山寨充电器充斥其中，导致小小充电器电路结构琳琅满目，让人应接不暇。

但有一款比较现代也比较简洁、很容易看懂电路图、容易查找故障的分立元件充电器，可作为经典教材进行研究，笔者使用这款充电器已有三年之久，由于后来大电流的快充的出现，现在已经不用它了，只将其作为一种研究对象进行分析，今天就将此分享给大家。

电路原理图见下图：电路图分析：一、该电路属于自励、反激式、变压器耦合型、PWM开关电源；电源变换过程：交流（AC，输入市电）→直流（DC）→交流（AC，高频）→直流（DC，输出）；电路由整流、振荡、稳压、保护四大系统组成。

二、输入整流、滤波电路：由二极管VD1、电解电容器C1组成，属于半波整流电路，输出脉动直流电压，峰值电压311v，经电容滤波达到300v左右的直流电压。

VD1为1N4007这个二极管使用比较普遍，最大整流电流1A，最大反向电压1000v；电解电容器的耐压要大于300v；三、振荡电路：由R2、VT1、L1、L2、C4、R5组成，如果没有L2、C4、R5反馈支路的存在，三极管VT1过着一种平淡的田园生活，它通过偏置电阻R2提供合适的偏压，形成了一般的放大电路，但第三者---反馈电路的插足让它的生活不再平静，而是动荡不安--形成了振荡电流。

L2为反馈线圈，从图上L1、L2同名端的关系看出该反馈属于正反馈，于是形成了振荡电路，由于电容C4的存在导致该振荡电路形成的振荡是间歇振荡，不是正弦波；起振过程：电路接通时，启动电阻R2为电路提供偏置电流，于是VT1的集电极就有电流Ic通过Ic,当集电极线圈L1电流发生变化时（0→增加），就会产生自感电动势，方向上+下-，因L2与L1同绕在一个磁心上，于是L2在互感的作用下，产生下+上-的感应电动势；版权所有。

5v手机充电器原理图(三款充电器电路原理图详细)5v手机充电器原理图（三款充电器电路原理图详细）电源单元是各个单元的能量供应站，它由变压器，全桥整流，三端稳压器构成。

变压器把220V交流电变成交流15V，然后通过全桥整流把交流电变成直流电两个有极性电容作电源的低频滤波，此处的无极性电容作电源的高频滤波，而三端稳压器7809把电源电压稳压输出一个比较稳定的直流电压。

理论分析2端口为2U=9V电压，1端口为1.22U压。

电池采样单元电池采样单元在整个电路作为信息的源泉，它承担着电池剩余量的采样，回馈给逻辑单元，逻辑单元的决策完全取决于电池采样单元。

5V防止电池放电，起到了保护作用，R7对电池进行采样电阻，然后采样电压与基准电压进行比较。

逻辑处理单元逻辑处理单元是电池充电电路的中间站，每个过程都需要经过逻辑处理部分电路，它是对电池采样单元做出逻辑决定，根据采样值来决定电池进行的是恒流充还是恒压充。

逻辑处理单元对电池采样的电压与基准电压比较，来决定电池的充电模式的，基准电压通过V2管来满足，因而V2管选择上要达到恒流恒压临界电压，采用IN5991来满足；而运放管选用741（单集成运放）来进行比较（采样电压与基准电压）；然后进行比列运算来对电压差进行放大，R8，R10的和与R9的商即为放大的倍数，同理，R15，R12的和与R14的商为放大的倍数，输出的电压是否满足恒流或恒压模式的电压。

设采样电压为3V，而基准电压为4.3V，则此时输出电压为（3-4.3）*110V，为负值，充电模式为恒流充电模式，只有当采样电压稍大于基准电压，便转入到恒压模式。

恒流恒压转换单元恒流恒压单元是电池进行的恒流模式和恒压模式转换的中间站，当电池低电压在4.2V以下V6导通V7截止，电池进行恒流充电；当电池电压在4.2V时，V7导通，V6截止，电池进行恒压充电，V4导通，蓝灯LED亮；而R4作为三端调整管的调压电阻。

电池保护电路锂电池充电器保护电路是电池充电电路不可或缺的部分，它主要是防范电池过充；该电路主要由锂电池保护专用集成电路DW01，充、放电控制MOSFET1（内含两只N沟道MOSFET）等部分组成，单体锂电池接在B+和B-之间，电池组从+VCC和—VCC输出电压。

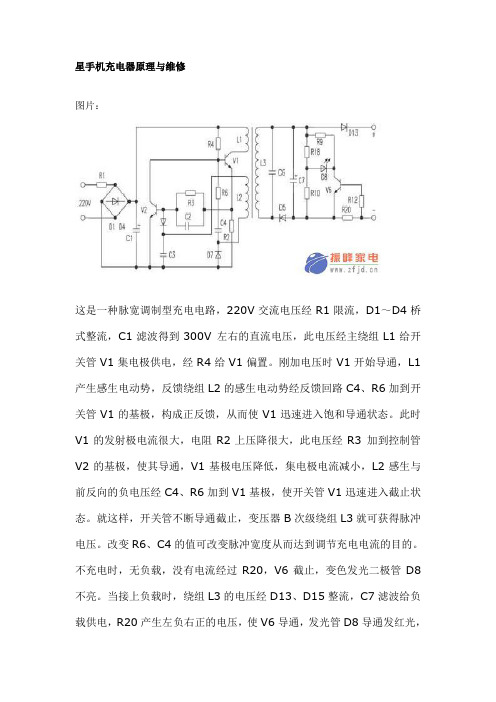

星手机充电器原理与维修图片：这是一种脉宽调制型充电电路，220V交流电压经R1限流，D1～D4桥式整流，C1滤波得到300V 左右的直流电压，此电压经主绕组L1给开关管V1集电极供电，经R4给V1偏置。

刚加电压时V1开始导通，L1产生感生电动势，反馈绕组L2的感生电动势经反馈回路C4、R6加到开关管V1的基极，构成正反馈，从而使V1迅速进入饱和导通状态。

此时V1的发射极电流很大，电阻R2上压降很大，此电压经R3 加到控制管V2的基极，使其导通，V1基极电压降低，集电极电流减小，L2感生与前反向的负电压经C4、R6加到V1基极，使开关管V1迅速进入截止状态。

就这样，开关管不断导通截止，变压器B次级绕组L3就可获得脉冲电压。

改变R6、C4的值可改变脉冲宽度从而达到调节充电电流的目的。

不充电时，无负载，没有电流经过R20，V6截止，变色发光二极管D8不亮。

当接上负载时，绕组L3的电压经D13、D15整流，C7滤波给负载供电，R20产生左负右正的电压，使V6导通，发光管D8导通发红光，指示开始充电，随着充电的进行，充电电流越来越小，当充满电时，流过R20的电流变小，其上压降变小，V6 导通程度降低，流过D8电流变小，发绿光，表示充满电。

其常见故障为开关管因功率过载而损坏和限流电阻R1损坏。

图1为一款诺基亚手机通用充电器实绘电路。

AC220V电压经D3半波整流、C1滤波后得到约+300V电压，一路经开关变压器T初级绕组L1加到开关管Q2 c极，另一路经启动电阻R3加到Q2 b极，Q2进入微导通状态，L1中产生上正下负的感应电动势，则L2中产生上负下正的感应电动势。

L2中的感应电动势经R8、C2正反馈至Q2 b极，Q2迅速进入饱和状态。

在Q2饱和期间，由于L1中电流近似线性增加，则L2中产生稳定的感应电动势。

此电动势经R8、R6、Q2的b-e结给C2 充电，随着C2的充电，Q2 b极电压逐渐下降，当下降至某值时，Q2退出饱和状态，流过L1中的电流减小，L1、L2中感应电动势极性反转，在R8、C2的正反馈作用下，Q2迅速由饱和状态退至截止状态。

废旧手机改造成万能充电器先来看看这部手机吧。

经典的三星黑白机型，放在抽屉NNNN年~照样可以开机打电话。

上面2张图是已经焊接了线才照相的。

首先大家不要说我这样做是浪费时间，买个充电器才几元钱，我的改装志在动手能力。

反正我的助充刚好坏了，万能充坏的又有一个，旧手机有几部，就拿一部来改装一下。

按键都按到掉色了~顶部的天线也掉了~看看拆机全照4个电池接触口全接出来，1和4 为正负 3为电量检测，绿色的那条不知道有什么用的~一开始不知道哪条没用就全接出来了~其实后来经测试~3条线就可以了~一条正极一条负极，一条电量检测线，一共3条~一开始不知道那一条是电量检测线，就先接出来~后面再测试。

焊得有点糟糕，不过都可以的。

插上手机充电器，看输出为4.13伏这个是我的夏普sh9010助充momax牌子的~质量不错的~绿色的PCB电路板就给我拆了下来~因为要正负极+一个电量检测极~不然手机就不能显示充电满了没。

所以用到上面这个，这个是我的一个坏的万能充拆下来的夹脚。

把螺丝批烧热，一插，洞就出来了。

我蛮暴力的~嘻嘻把万能充的那个夹脚放在中间，固定。

这样就可以了~接着，一一对应焊上。

绿色的线多余出来的。

上电测试。

开机画面。

电量满，经测试，如果不接电量检测的那条线，就检测不了电量。

手机屏幕右上角的电池饱和度就没得看的。

再来一个反面照前面照那个原装电池就用来在背后打横，用胶水把手机和助充固定好。

反正电池已经没用了，固定好就不用甩来甩去的。

最后的效果图。

最后，插充电器充电~哈哈~以上改装，纯属个人兴趣而已，仅供参考。

充电器电路原理图充电器电路原理图是指充电器内部电路的结构和工作原理的图示。

充电器电路原理图通常包括输入端的电源接口、整流滤波电路、控制电路、输出端的充电管理电路等部分。

下面我们将详细介绍充电器电路原理图的各个部分及其功能。

1. 输入端的电源接口。

充电器的输入端通常接收来自交流电源或直流电源的电能输入。

在充电器电路原理图中，输入端的电源接口通常标注为“AC IN”或“DC IN”，用以表示接收交流电源或直流电源。

输入端的电源接口还可能包括过压保护电路、过流保护电路等，以保护充电器电路不受外部电源的影响。

2. 整流滤波电路。

整流滤波电路是充电器电路中的重要部分，主要作用是将输入的交流电源或直流电源转换为稳定的直流电压。

在充电器电路原理图中，整流滤波电路通常包括整流桥、滤波电容、滤波电感等元件，通过这些元件的组合，可以实现对输入电源的整流和滤波，得到稳定的直流电压输出。

3. 控制电路。

控制电路是充电器电路中的智能部分，主要作用是对充电器的工作状态进行监测和控制。

在充电器电路原理图中，控制电路通常包括微处理器、功率MOS管、电流传感器、温度传感器等元件，通过这些元件的组合，可以实现对充电器的输出电压、输出电流、充电状态、温度等参数的实时监测和控制。

4. 输出端的充电管理电路。

输出端的充电管理电路是充电器电路中的关键部分，主要作用是对充电电池进行充电管理。

在充电器电路原理图中，输出端的充电管理电路通常包括电池接口、充电管理IC、电池保护IC等元件，通过这些元件的组合，可以实现对充电电池的充电、放电、保护等功能。

总结。

充电器电路原理图是充电器设计和制造的重要参考依据，通过对充电器电路原理图的分析和理解，可以更好地掌握充电器的工作原理和结构特点，为充电器的设计、制造和维护提供有力支持。

希望本文对充电器电路原理图有所帮助，谢谢阅读！。

手机充电器电子电路原理分析及图解分析一个电源，往往从输入开始着手。

220V交流输入，一端经过一个4007半波整流，另一端经过一个10欧的电阻后，由10uF电容滤波。

这个10欧的电阻用来做保护的，如果后面出现故障等导致过流，那么这个电阻将被烧断，从而避免引起更大的故障。

右边的4007、4700pF电容、82KΩ电阻，构成一个高压吸收电路，当开关管13003关断时，负责吸收线圈上的感应电压，从而防止高压加到开关管13003上而导致击穿。

13003为开关管(完整的名应该是MJE13003)，耐压400V，集电极最大电流1.5A，最大集电极功耗为14W，用来控制原边绕组与电源之间的通、断。

当原边绕组不停的通断时，就会在开关变压器中形成变化的磁场，从而在次级绕组中产生感应电压。

由于图中没有标明绕组的同名端，所以不能看出是正激式还是反激式。

不过，从这个电路的结构来看，可以推测出来，这个电源应该是反激式的。

左端的510KΩ为启动电阻，给开关管提供启动用的基极电流。

13003下方的10Ω电阻为电流取样电阻，电流经取样后变成电压(其值为10*I)，这电压经二极管4148后，加至三极管C945的基极上。

当取样电压大约大于1.4V，即开关管电流大于0.14A时，三极管C945导通，从而将开关管13003的基极电压拉低，从而集电极电流减小，这样就限制了开关的电流，防止电流过大而烧毁(其实这是一个恒流结构，将开关管的最大电流限制在140mA左右)。

变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流，22uF电容滤波后形成取样电压。

为了分析方便，我们取三极管C945发射极一端为地。

那么这取样电压就是负的(-4V左右)，并且输出电压越高时，采样电压越负。

取样电压经过6.2V稳压二极管后，加至开关管13003的基极。

前面说了，当输出电压越高时，那么取样电压就越负，当负到一定程度后，6.2V稳压二极管被击穿，从而将开关13003的基极电位拉低，这将导致开关管断开或者推迟开关的导通，从而控制了能量输入到变压器中，也就控制了输出电压的升高，实现了稳压输出的功能。

手机万能充电路原理图满意答案好评率：93%手机万能充电器的电子电路图与工作原理该充电器具有镍镉、镍氢、锂离子电池充电转换开关，并具有放电功能。

在150～250Ｖ、40ｍＡ的交流市电输入时，可输出300±50ｍＡ的直流电流。

该充电器采用了RCC型开关电源，即振荡抑制型变换器，它与PWM型开关电源有一定的区别。

PWM型开关电源由独立的取样误差放大器和直流放大器组成脉宽调制系统；而RCC型开关电源只是由稳压器组成电平开关，控制过程为振荡状态和抑制状态。

由于PWM型开关电源中的开关管总是周期性的通断，系统控制只是改变每个周期的脉冲宽度，而RCC型开关电源的控制过程并非线性连续变化，它只有两个状态：当开关电源输出电压超过额定值时，脉冲控制器输出低电平，开关管截止；当开关电源输出电压低于额定值时，脉冲控制器输出高电平，开关管导通。

当负载电流减小时，滤波电容放电时间延长，输出电压不会很快降低，开关管处于截止状态，直到输出电压降低到额定值以下，开关管才会再次导通。

开关管的截止时间取决于负载电流的大小。

开关管的导通／截止由电平开关从输出电压取样进行控制。

因此这种电源也称非周期性开关电源。

220Ｖ市电经VD1～VD4桥式整流后在V2的集电极上形成一个300Ｖ左右的直流电压。

由V2和开关变压器组成间歇振荡器。

开机后，300Ｖ直流电压经过变压器初级加到V2的集电极，同时该电压还经启动电阻R2为Ｖ２的基极提供一个偏置电压。

由于正反馈作用，V2 Ic 迅速上升而饱和，在Ｖ２进入截止期间，开关变压器次级绕组产生的感应电压使ＶＤ７导通，向负载输出一个９Ｖ左右的直流电压。

开关变压器的反馈绕组产生的感应脉冲经ＶＤ５整流、Ｃ１滤波后产生一个与振荡脉冲个数呈正比的直流电压。

此电压若超过稳压管ＶＤ１７的稳压值，ＶＤ１７便导通，此负极性整流电压便加在Ｖ２的基极，使其迅速截止。

Ｖ２的截止时间与其输出电压呈反比。

ＶＤ１７的导通／截止直接受电网电压和负载的影响。

充电器电路图（B5纸可直接打印）三星座充充磷酸铁锂3.65V完美停充之简单改装(更新成品图) 简单改装见下图：在图中已焊电阻的基础上，另按图中所示R04，接一个10K电阻在图示位置，粗红色电线接待充磷酸铁锂电池正极，粗黑色电线接电池负极，即可在不过充的这前提下充满磷酸铁锂电池，3.65V左右变灯停充。

三星座充原有的保护功能仍然保留。

电池断开闪黄灯报错，电池电压低（误放AA充电电池或反接）报错，电池电压高报错等都完美保留。

R01取值范围680K-820K，也可在上面并联10M电阻微调截止电压；R02取值范围100K-180K，若接入AA镍电座充不闪黄灯，可加大此电阻；R03，2.2K即可，R04取10K；R05为扩流电阻，不扩流即可不用。

加一常开按钮开关短路R03（2.2K），按下开关一秒左右即可复位充电器。

如果XD们想兼容锂离子、锂聚及磷酸铁锂，可以分别断开R01，R02 一端，分别接入双刀双掷开关。

即可切换4.2V 及3.65V截止电压，兼容各种锂电池。

增加一组改好的成品图（有内部裸~照）：内部接线图，不懂电路的XD可参照下面的图直接改装：看不清焊点的话可与下图对照:请问LZ：为什么要加R4呢？加了R4在充满之后，如果电池没取下来就会通过R4放电，时间长了不是又要充？电池两端并联10K电阻后，缺点是停充后，电池会通过这个电阻放电，放电电流约为0.365毫安，600mAh的磷酸铁锂，1643小时放完，不过好像影响不大对吧？变灯后即取出或放几个小时取出都可以忽略不计。

如果不并联R4，没装电池时，电源正极通过改装加上的R02，使MCU9脚电压过高，使MCU认为有电池，所以亮红灯使充电器工作在充电状态（本应闪黄灯报错）。

取电池后也一样，充电器状态不改变，不闪黄灯报错。

加上R4后，当取下电池，电池夹端电压下降，R4的作用通过板上的R14（47K）拉低了UCU 9脚电压使充电器报错，这样就保持了三星座充的原保护功能。
