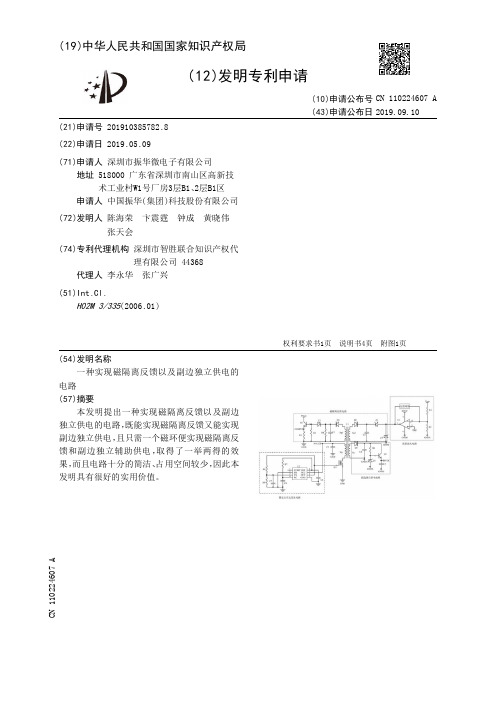

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910385782.8(22)申请日 2019.05.09(71)申请人 深圳市振华微电子有限公司地址 518000 广东省深圳市南山区高新技术工业村W1号厂房3层B1、2层B1区申请人 中国振华(集团)科技股份有限公司(72)发明人 陈海荣　卞震霆　钟成　黄晓伟　张天会　(74)专利代理机构 深圳市智胜联合知识产权代理有限公司 44368代理人 李永华　张广兴(51)Int.Cl.H02M 3/335(2006.01)(54)发明名称一种实现磁隔离反馈以及副边独立供电的电路(57)摘要本发明提出一种实现磁隔离反馈以及副边独立供电的电路，既能实现磁隔离反馈又能实现副边独立供电，且只需一个磁环便实现磁隔离反馈和副边独立辅助供电，取得了一举两得的效果，而且电路十分的简洁、占用空间较少，因此本发明具有很好的实用价值。

权利要求书1页 说明书4页 附图1页CN 110224607 A 2019.09.10C N 110224607A权　利　要　求　书1/1页CN 110224607 A1.一种实现磁隔离反馈以及副边独立供电的电路，其特征在于，包括固定占空比发生电路、副边独立供电电路、磁隔离反馈电路、误差放大电路，所述固定占空比发生电路产生固定占空比的驱动信号驱动MOS管Q3，MOS管Q3一端与变压器T1的绕组Np相连，所述副边独立供电电路与变压器T1的绕组Ns相连，变压器T1的绕组Np一端还与电压输入端PVCC相连，当MOS管Q3导通时，电压输入端PVCC给副边独立供电电路提供电压，实现副边独立供电电路独立供电；磁隔离反馈电路包括变压器T1的绕组Npf、绕组Nsf，绕组Npf、绕组Np形成反激关系，绕组Nsf与绕组Np形成反激关系，绕组Np、绕组Ns为正激关系；磁隔离反馈电路与误差放大电路相连，误差放大电路一端与电压输出端Vout相连，误差放大电路通过变压器T1对固定占空比发生电路的占空比进行控制。

专利名称：一种实现电源隔离的方法专利类型：发明专利
发明人：李玉明,朱书杉,牛玉峰,耿士华申请号：CN201310150306.0
申请日：20130426
公开号：CN103248233A
公开日：
20130814
专利内容由知识产权出版社提供
摘要：本发明提供一种实现电源隔离的方法，包括电源模块，该电源模块的输入端设置有源钳位正激变换器、输出端设置降压转换器，上述有源钳位正激变换器连接降压转换器，电源电压通过电源模块的输入端输入到有源钳位正激变换器，然后经过降压转换器降压转换成所需电压输出。

该一种实现电源隔离的方法和现有技术相比，适用范围广泛，可用于给符合CPCI电源规范的设备供电，尤其应用于军工产品的供电，在恶劣环境中使用，易于推广。

申请人：山东超越数控电子有限公司
地址：250100 山东省济南市高新区孙村镇科航路2877号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种空间电源磁隔离反馈电路专利类型：发明专利
发明人：皇甫宜耿,李继才
申请号：CN202011573671.9
申请日：20201225
公开号：CN112532026A
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本发明涉及一种空间电源磁隔离反馈电路，包含副边误差放大电器EA、高频小信号变压器Tc及受控驱动电流源i构成的磁隔离调制电路、采样开关S及保持电容C构成的解调器等部分功能电路。

变换器输出电压V与误差放大器EA内部基准V经过误差放大后产生的控制信号V经过由外部驱动信号控制的驱动电流源i周期性励磁的信号变压器T经过磁耦合传递后，由变压器副边的采样开关及S及保持电容组C成的采样/保持电路后形成原边控制信号V，随后其与PWM比较器内部的高频锯齿波V信号进行比较后产生脉宽调制PWM逻辑电平，随后PWM经过门极驱动电路提高其驱动能力后送至主功率电路开关器件驱动极，用于调节开关器件的占空比D，从而实现对于输出电压的调节。

申请人：西北工业大学
地址：710072 陕西省西安市友谊西路127号
国籍：CN
代理机构：西北工业大学专利中心
代理人：王鲜凯
更多信息请下载全文后查看。

专利名称：一种电源控制方法、装置和系统专利类型：发明专利
发明人：舒奥
申请号：CN201710058898.1
申请日：20170123
公开号：CN106940586A
公开日：
20170711
专利内容由知识产权出版社提供
摘要：本发明提供了一种电源控制方法、装置和系统，通过外部供电线路为进行恢复出厂设置的移动终端供电，分别检测各移动终端对应的供电线路中是否有电流，并得出检测结果，根据检测结果对相应的移动终端的供电线路的通断进行控制。

通过本发明的实施，以通过检测移动终端的供电线路中是否有电流来判断移动终端是否关机，也即是是否完成了恢复出厂设置，从而可以实时的对移动终端的供电线路进行控制，避免了时间的浪费和数据的丢失，提高了安全性。

申请人：宇龙计算机通信科技(深圳)有限公司
地址：518057 广东省深圳市南山区高新技术工业园北区酷派信息港1栋6层
国籍：CN
代理机构：深圳鼎合诚知识产权代理有限公司
代理人：薛祥辉
更多信息请下载全文后查看。

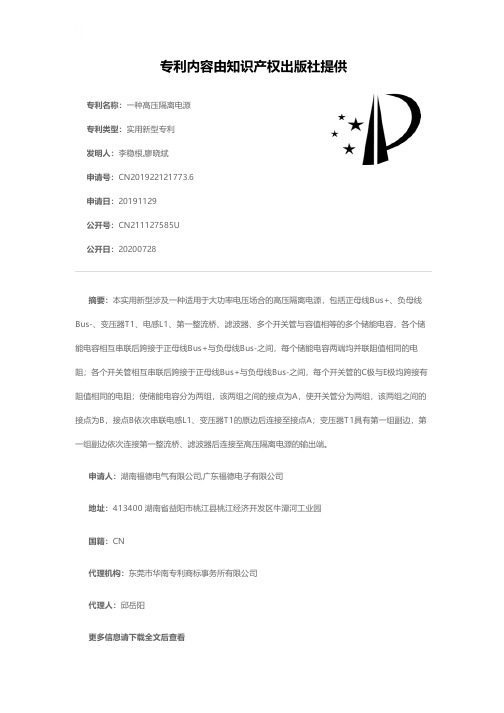

专利名称：一种高压隔离电源专利类型：实用新型专利
发明人：李稳根,廖晓斌
申请号：CN201922121773.6申请日：20191129
公开号：CN211127585U
公开日：
20200728
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种适用于大功率电压场合的高压隔离电源，包括正母线Bus+、负母线Bus‑、变压器T1、电感L1、第一整流桥、滤波器、多个开关管与容值相等的多个储能电容，各个储能电容相互串联后跨接于正母线Bus+与负母线Bus‑之间，每个储能电容两端均并联阻值相同的电阻；各个开关管相互串联后跨接于正母线Bus+与负母线Bus‑之间，每个开关管的C极与E极均跨接有阻值相同的电阻；使储能电容分为两组，该两组之间的接点为A，使开关管分为两组，该两组之间的接点为B，接点B依次串联电感L1、变压器T1的原边后连接至接点A；变压器T1具有第一组副边，第一组副边依次连接第一整流桥、滤波器后连接至高压隔离电源的输出端。

申请人：湖南福德电气有限公司,广东福德电子有限公司
地址：413400 湖南省益阳市桃江县桃江经济开发区牛潭河工业园
国籍：CN
代理机构：东莞市华南专利商标事务所有限公司
代理人：邱岳阳
更多信息请下载全文后查看。

专利名称：隔离型电源的控制电路、隔离型电源及其控制方法专利类型：发明专利
发明人：郭艳梅,朱臻,陈一辉,李岳辉,郜小茹,缪海峰,杨瀚飞
申请号：CN202011496777.3
申请日：20201217
公开号：CN113162390B
公开日：
20220510
专利内容由知识产权出版社提供
摘要：用于控制隔离型电源的控制电路，包括有副边控制信号产生器和原边控制信号产生器。

副边控制信号产生器产生一个副边开关管控制信号包含有副边同步整流管关断时刻的信息，将该关断时刻作为第二开通时刻。

原边控制信号产生器基于反馈信号得出原边主开关管的应开通时刻作为第一开通时刻。

原边开通信号产生器进一步基于第二开通时刻和第一开通时刻中较晚的时刻，确定原边开关管的开通时刻，以生成所述原边开关管控制信号。

本控制电路能够有效防止原副边开关管的穿通，并且不对反馈调节的精度造成过大影响。

申请人：上海晶丰明源半导体股份有限公司
地址：201203 上海市浦东新区张江高科技园区张衡路666弄B栋5层
国籍：CN
更多信息请下载全文后查看。
