MC34063组成的DC电源或隔离电路

DC-DC变换电路m34063
关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗
口提醒您更改它们。

特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如
－5V。

这是一种用于DC－DC电源变换的集成电路，应用比较广泛，通用廉价易购。

极性反转效率最高６５％，升压效率最高９０％，降压效率最高８０％，变换效率和工作频率滤波电容等成正比。

另外，输出功率达不到要求的时候，比如＞250～300MA时，可以通过外接扩功率管的方法扩大电流，双极型或MOS型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。

以下为截图：
外围元件标称含义和它们取值的计算公式：
Vout(输出电压)＝1.25V（１＋R1／R2）
Ct(定时电容)：决定内部工作频率。

Ct=0.000 004*Ton(工作频率）
Ipk=2*Iomax*T/toff
Rsc(限流电阻)：决定输出电流。

Rsc＝0.33／Ipk
Lmin(电感)：Lmin＝(Vimin－Vces)*Ton/ Ipk
Co(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）
固定值参数：
Vces=1.0V ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vimin:输入电压不稳定时的最小值
Vf=1.2V 快速开关二极管正向压降。

MC34063或MC33063接成标准的DC-DC电路(图)1：极性反转。

2：升压。

3：降压。

三种典型电路时，外围元件参数的自动计算使用方法：只要在左中部框中输入你想要的参数，然后点击“进行计算并且刷新电路图”按钮，它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸，使设计DC—DC电路实现智能化高效化。

关于警告：如果您输入的参数超过了34063的极限，它会自动弹出警告窗口提醒您更改它们。

特殊输入：要设计极性反转电路请在输入或输出电压数字的前面加上负号，比如-5V。

这是一种用于DC-DC电源变换的集成电路，应用比较广泛，通用廉价易购。

极性反转效率最高65％，升压效率最高90％，降压效率最高80％，变换效率和工作频率滤波电容等成正比。

另外，输出功率达不到要求的时候，比如>250～300MA时，可以通过外接扩功率管的方法扩大电流，双极型或MOS 型扩流管均可，计算公式和其他参数及其含义详见最下部详细介绍即可。

外围元件标称含义和它们取值的计算公式：Vout(输出电压)＝1.25V（1＋R2／R1）Ct(定时电容)：决定内部工作频率。

Ct=0.000 004*Ton(工作频率）Ipk=2*Iomax*T/toffRsc(限流电阻)：决定输出电流。

Rsc＝0.33／IpkLmin(电感)：Lmin＝(Vimin-Vces)*Ton/ IpkCo(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）固定值参数：Vces=1.0V ton/toff=(Vo+Vf-Vimin)/(Vimin-Vces）Vimin:输入电压不稳定时的最小值Vf=1.2V 快速开关二极管正向压降其他手册参数：在实际应用中的注意：1：快速开关二极管可以选用IN4148，在要求高效率的场合必须使用IN5819！2：34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作。

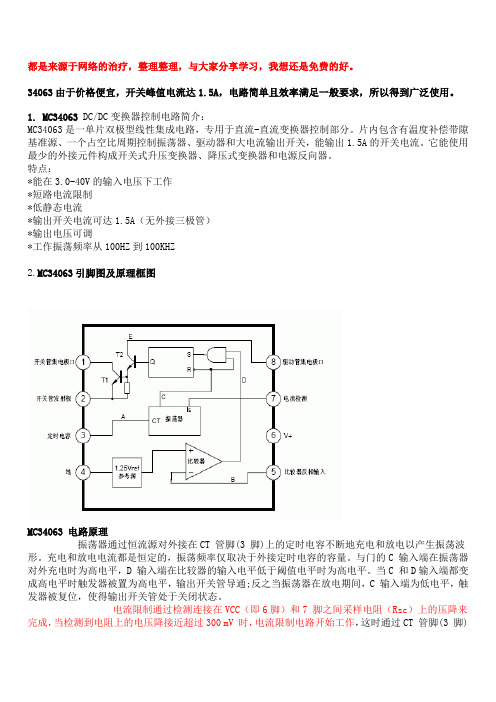

都是来源于网络的治疗，整理整理，与大家分享学习，我想还是免费的好。

34063由于价格便宜，开关峰值电流达1.5A，电路简单且效率满足一般要求，所以得到广泛使用。

1. MC34063 DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图MC34063 电路原理振荡器通过恒流源对外接在CT 管脚(3 脚)上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。

当C 和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC（即6脚）和7 脚之间采样电阻（Rsc）上的压降来完成，当检测到电阻上的电压降接近超过300 mV 时，电流限制电路开始工作，这时通过CT 管脚(3 脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

线性稳压电源效率低，所以通常不适合于大电流或输入、输出电压相差大的情况。

开关电源的效率相对较高，而且效率不随输入电压的升高而降低，电源通常不需要大散热器，体积较小，因此在很多应用场合成为必然之选。

开关电源按转换方式可分为斩波型、变换器型和电荷泵式，按开关方式可分为软开关和硬开关。

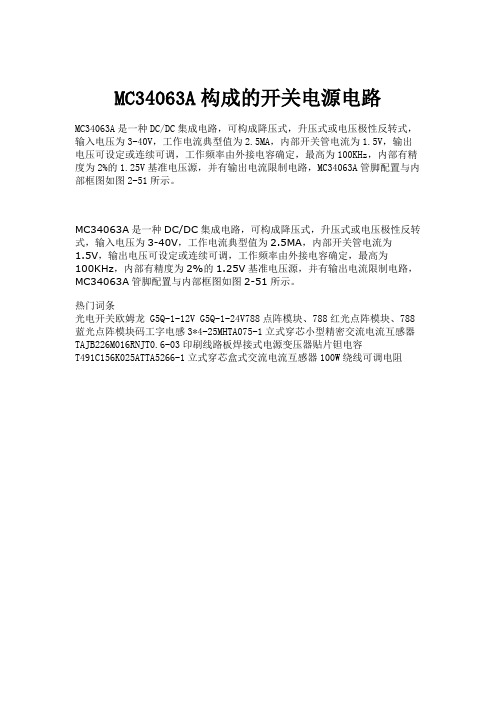

MC34063A构成的开关电源电路
MC34063A是一种DC/DC集成电路，可构成降压式，升压式或电压极性反转式，输入电压为3-40V，工作电流典型值为2.5MA，内部开关管电流为1.5V，输出电压可设定或连续可调，工作频率由外接电容确定，最高为100KHz，内部有精度为2%的1.25V基准电压源，并有输出电流限制电路，MC34063A管脚配置与内部框图如图2-51所示。

MC34063A是一种DC/DC集成电路，可构成降压式，升压式或电压极性反转式，输入电压为3-40V，工作电流典型值为2.5MA，内部开关管电流为
1.5V，输出电压可设定或连续可调，工作频率由外接电容确定，最高为
100KHz，内部有精度为2%的1.25V基准电压源，并有输出电流限制电路，MC34063A管脚配置与内部框图如图2-51所示。

热门词条
光电开关欧姆龙 G5Q-1-12V G5Q-1-24V788点阵模块、788红光点阵模块、788蓝光点阵模块码工字电感3*4-25MHTA075-1立式穿芯小型精密交流电流互感器TAJB226M016RNJT0.6-03印刷线路板焊接式电源变压器贴片钽电容
T491C156K025ATTA5266-1立式穿芯盒式交流电流互感器100W绕线可调电阻。

目录第一章课程设计内容与要求分析 (1)1.1设计内容 (1)1.2设计方案 (1)第二章方案实现及电器件简介 (2)2.1 MC34063 (2)2.1.1 MC34063概述 (2)2.1.2 MC34063升压原理 (4)2.1.3 MC34063外围元件标称含义及计算公式 (4)2.2 1N5819 (5)2.3方案实现 (6)第三章硬件实现及调试 (7)3.1硬件实现 (7)3.2工具选择及测试方法 (8)第四章设计总结 (10)参考文献 (10)第一章课程设计内容与要求分析1.1设计内容1.设计题目MC340563升压DC-DC变换电路设计2.设计要求1）五个题目任选一个，两人一组自行完成。

2) 设计结束学生应撰写报告一份，完成答辩。

3）格式应符合要求。

1.2设计方案1. 设计DC5V输入，输出+6V~+15V可调的DC-DC升压变换电路，电路设计采用MC34063集成电源控制芯片为核心进行设计；2. 输出电压调节范围：+6V~+15V，电流：500mA~100mA范围第二章方案实现及电器件简介2.1 MC340632.1.1 MC34063概述它是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A 的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

MC34063主要特性输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制MC34063引脚图功能1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz 范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV 时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

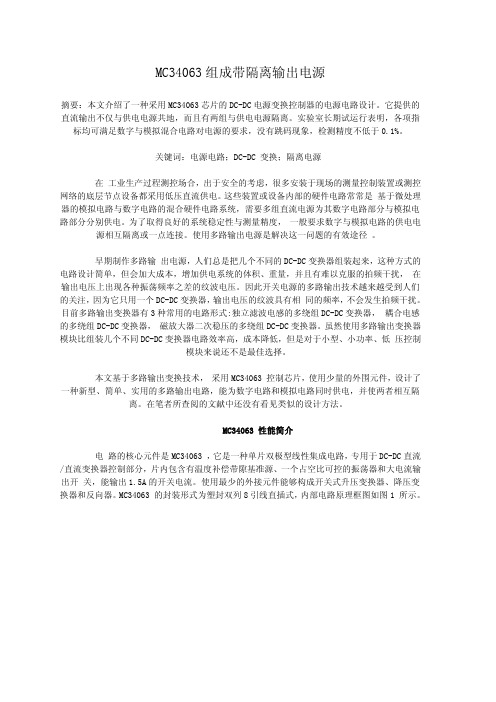

MC34063组成带隔离输出电源摘要：本文介绍了一种采用MC34063芯片的DC-DC电源变换控制器的电源电路设计。

它提供的直流输出不仅与供电电源共地，而且有两组与供电电源隔离。

实验室长期试运行表明，各项指标均可满足数字与模拟混合电路对电源的要求，没有跳码现象，检测精度不低于0.1%。

关键词：电源电路；DC-DC 变换；隔离电源在 工业生产过程测控场合，出于安全的考虑，很多安装于现场的测量控制装置或测控网络的底层节点设备都采用低压直流供电。

这些装置或设备内部的硬件电路常常是 基于微处理器的模拟电路与数字电路的混合硬件电路系统，需要多组直流电源为其数字电路部分与模拟电路部分分别供电。

为了取得良好的系统稳定性与测量精度， 一般要求数字与模拟电路的供电电源相互隔离或一点连接。

使用多路输出电源是解决这一问题的有效途径 。

早期制作多路输 出电源，人们总是把几个不同的DC-DC变换器组装起来，这种方式的电路设计简单，但会加大成本，增加供电系统的体积、重量，并且有难以克服的拍频干扰， 在输出电压上出现各种振荡频率之差的纹波电压。

因此开关电源的多路输出技术越来越受到人们的关注，因为它只用一个DC-DC变换器，输出电压的纹波具有相 同的频率，不会发生拍频干扰。

目前多路输出变换器有3种常用的电路形式:独立滤波电感的多绕组DC-DC变换器， 耦合电感的多绕组DC-DC变换器， 磁放大器二次稳压的多绕组DC-DC变换器。

虽然使用多路输出变换器模块比组装几个不同DC-DC变换器电路效率高，成本降低，但是对于小型、小功率、低 压控制模块来说还不是最佳选择。

本文基于多路输出变换技术， 采用MC34063 控制芯片，使用少量的外围元件，设计了一种新型、简单、实用的多路输出电路，能为数字电路和模拟电路同时供电，并使两者相互隔离。

在笔者所查阅的文献中还没有看见类似的设计方法。

MC34063 性能简介电 路的核心元件是MC34063 ，它是一种单片双极型线性集成电路，专用于DC-DC直流/直流变换器控制部分，片内包含有温度补偿带隙基准源、一个占空比可控的振荡器和大电流输出开 关，能输出1.5A的开关电流。

MC34063组成的DC电源或隔离电路MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器主要参数：MC34063的工作原理MC34063组成的降压电路MC34063组成的降压电路原理如图7。

工作过程：1．比较器的反相输入端(脚5)通过外接分压电阻R1、R2监视输出电压。

其中，输出电压U。

=1.25(1+ R2/R1)由公式可知输出电压。

仅与R1、R2数值有关，因1．25V为基准电压，恒定不变。

若R1、R2阻值稳定，U。

亦稳定。

2．脚5电压与内部基准电压1．25V同时送人内部比较器进行电压比较。

当脚5的电压值低于内部基准电压(1．25V)时，比较器输出为跳变电压，开启R—S触发器的S脚控制门，R—S触发器在内部振荡器的驱动下，Q端为“1”状态(高电平)，驱动管T2导通，开关管T1亦导通，使输入电压Ui向输出滤波器电容Co 充电以提高U。

，达到自动控制U。

稳定的作用。

3．当脚5的电压值高于内部基准电压(1．25V)时，R—S触发器的S脚控制门被封锁，Q端为“0”状态(低电平)，T2截止，T1亦截止。

4. 振荡器的Ipk 输入(脚7)用于监视开关管T1的峰值电流，以控制振荡器的脉冲输出到R—S触发器的Q端。

5. 脚3外接振荡器所需要的定时电容Co电容值的大小决定振荡器频率的高低，亦决定开关管T1的通断时间。

以MC34063为例概述DC/DC转换控制电路测试方法摘要：目前，DC/DC转换器广泛应用于远程及数据通信?计算机?办公自动化设备?工业仪器仪表?军事?航天等领域，涉及到国民经济的各行各业?文章以其中有一定代表性的MC34063电路为例，扼要介绍其电特性和用其构成的升压电路的测试方法，并解析其测试原理和升压电路设计中的注意事项，对DC/DC转换器的分析测试和量产测试提供一些借鉴?1 引言目前，DC/DC转换器广泛应用于各行各业?其中，MC34063电路本身包含了DC/DC变换器所需要的主要功能，是一种双极型线性集成单片控制电路，由于价格便宜，开关峰值电流达1.5 A，电路简单且效率满足一般要求，所以广泛用于以微处理器（MPU）或单片机（MCU）为基础的系统里?本文就以MC34063电路为例，探讨一下DC/DC转换电路的测试方法?2 MC34063电路简介MC34063电路由具有温度自动补偿功能的基准电压发生器?比较器?占空比可控的振荡器，R-S触发器和大电流输出开关电路等组成?该器件可用于升压变换器?降压变换器?反向器的控制核心，由它构成的DC/DC变换器使用简单可靠，仅用少量的外部元器件?主要特性：输入电压范围为2.5~40 V，输出电压可调范围为1.25~40 V，输出电流可达1.5 A，工作频率最高可达180 kHz，低静态电流，短路电流限制，可实现升压或降压电源变换器?基本结构及引脚功能如图1:Pin1：开关管T1集电极引出端;Pin2：开关管T1发射极引出端;Pin3：定时电容CT接线端，调节CT可使工作频率在100~100 kHz范围内变化;Pin4：电源地;Pin5：电压比较器反相输入端，同时也是输出电压取样端，使用时应外接两个精度不低于1%的精密电阻;Pin6：电源端; Pin7：负载峰值电流（Ipk）取样端;6?7脚之间电压超过300 mV时，芯片将启动内部过流保护功能;Pin8：驱动管T2集电极引出端?工作原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电，以产生振荡波形?充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时电容的容量?与门的C输入端在振荡器对外充电时为高电平;D输入端在比较器的输入电平低于阈值电平时为高电平?当C和D输入端都变成高电平时，触发器被置为高电平，输出开关管导通?反之，当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态?电流限制检测端Pin7通过检测连接在VCC和Pin7之间电阻上的压降来完成功能?当检测到电阻上的电压降接近超过300 mV时，电流限制电路开始工作?这时通过CT 管脚（Pin3）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长?3 MC34063电路电参数测试说明对该电路的测试包含有振荡器部分?输出开关部分?比较器部分和器件总体，以及升压等应用部分进行测试?下面就各部分主要参数的测试方法做说明?3.1 振荡器部分对振荡器部分参数的测试包括振荡器频率（fosc）? 充电电流（Ichg）?放电电流（Idischg）?放电充电电流比（Idischg/Ichg）?电流限制检测电压（Vipk）;按测试条件施加电压，输入定时电容会产生如图2的充放电三角波形，据此波形可知振荡器频率，根据公式I=CV/t，可计算出其充放电电流，置VCC=Vpin7=5 V，由图2可知，定时电容充电过程明显大于放电过程，往下微调VPin7电压，直到电流限制电路开始工作，这时通过CT管脚（Pin3）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果使得放电时间和输出开关管的关闭时间延长，当充电时间和放电时间相等时，VCC和Vpin7的压差即为电流限制检测电压Vipk?生如图2的充放电三角波形，据此波形可知振荡器频率，根据公式I=CV/t，可计算出其充放电电流，置VCC=Vpin7=5 V，由图2可知，定时电容充电过程明显大于放电过程，往下微调VPin7电压，直到电流限制电路开始工作，这时通过CT管脚（Pin3）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果使得放电时间和输出开关管的关闭时间延长，当充电时间和放电时间相等时，VCC和Vpin7的压差即为电流限制检测电压Vipk?3.2 输出开关部分为了满足开关峰值电流1.5 A的要求，通常采用达林顿接法?由Pin5到T1管的CE两极输出，涉及振荡器?与门?R-S触发器，如果要T1管处于导通状态，振荡器输出信号就必须保持在逻辑1的状态，图3为达林顿两种接法的典型值?3.3 比较器部分当Pin5输入电压低于内部Vref时，Pin2会输出24~42 kHz的方波，VOL=0 V，VOH为VCC/2; Pin5输入电压高于内部Vref时，Pin2输出为0 V?由此得出Vref值即为Vth?本测试连同振荡器充放电频率一同检测完毕?Vth电参数表制定规格为1.21~1.29 V（工作温度为0~70 ℃），量产测试通常为常温，考虑到测试中的误差，可以将其规格定为1.225~1.275 V?。

|MC34063 中文资料PDF及MC34063应用:2007年09月16日星期日下午12:281. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路3.2 MC34063大电流升压变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路mc34063中文资料应用原理资料2009-06-09 17:45MC34063A（MC33063）芯片器件简介该器件本身包含了DC／DC变换器所需要的主要功能的单片控制电路且价格便宜。

它由具有温度自动补偿功能的基准电压发生器、比较器、占空比可控的振荡器，R—S触发器和大电流输出开关电路等组成。

该器件可用于升压变换器、降压变换器、反向器的控制核心，由它构成的DC／DC变换器仅用少量的外部元器件。

主要应用于以微处理器(MPU)或单片机(MCU)为基础的系统里。

MC34063集成电路主要特性：输入电压范围：2、5～40V输出电压可调范围：1．25～40V输出电流可达：1．5A工作频率：最高可达100kHz低静态电流短路电流限制可实现升压或降压电源变换器MC34063的基本结构及引脚图功能：1脚：开关管T1集电极引出端；2脚：开关管T1发射极引出端；3脚：定时电容ct接线端；调节ct可使工作频率在100—100kHz范围内变化；4脚：电源地；5脚：电压比较器反相输入端，同时也是输出电压取样端；使用时应外接两个精度不低于1％的精密电阻；6脚：电源端；7脚：负载峰值电流（Ipk）取样端；6，7脚之间电压超过300mV时，芯片将启动内部过流保护功能；8脚：驱动管T2集电极引出端。

基于MC34063的降压电源设计DC—DC降压电源DC--DC降压电源摘要：该降压电源变换电路采用MC34063芯片作为其电路构成的核心部分，用以对15v的输入滴电压经过降压电路降至5v；定时电容Ct用以控制振荡器的频率，电感L和电阻R1,R2则是以控制输出端电压；调节电感L的电感量以及电阻R2与R1的比值即可控制输出端的电压输出，该电路设计则是输出端的电压降至5v；且要求在输出端带负载时的电压压降在0---0.5v之间，同时要求输出端波纹尽量小。

English subject：Buck type transform power supplyAbstract:The buck power converter circuit adopts MC34063 chip as its core part of a circuit to the input voltage of the 12 V power supply circuit after step-down down to 5 V; Timing capacitance Ct can control the oscillator frequency, inducta nce L and resistance R1, R2 is used to control the output voltage of the; Adjust th e inductance load and inductance L resistance and can control the ratio R2 R1 is the output voltage output, this circuit design is the output voltage drop to 5 V; A nd require in the output voltage of the load to bring pressure drop in 0-between 0 .5 V, also asked the output ripple as low as possible.Keywords:Buck type transform power supply MC34063 12 V down to 5 V目录一．理论分析 (4)1.MC34063简介 (4)1.1.1MC34063构成 (4)1.1.2MC3406内部原理 (4)1.1.3MC34063主要应用电路 (4)2.制作的设计思路： (5)1.2.1题目要求 (5)1.2.2用MC34063制作降压电路的设计思路 (5)二：方案设计与论证 (6)2.1.1设计思路与原理图设计 (6)2.1.2降压电路相关参数计算 (6)三：系统硬件电路与实现 (7)四．系统测试 (7)4.1.1调试中用到的仪器 (7)4.1.2调试中遇到的问题 (7)4.1.3解决方案 (7)4.2测试 (7)4.2.1测试结果(数据) (8)4.2.2测试结论与误差分析 (8)附录1：电路原理图 (8)一．理论分析1.MC34063简介：1.1.1构成：MC34063是一种开关型高效DC/DC变换集成电路。
