大型油缸内孔处理工艺
大型油缸内孔处理工艺是一项重要的加工工艺，用于制造大型油缸内部的孔洞。
这项工艺的目的是在油缸内部形成符合要求的孔洞，以便于油液的流动和传输。
需要选择合适的加工设备和工具。
通常情况下，我们会选择数控加工设备，如数控车床或数控铣床。
这些设备具有高精度和高效率的特点，可以满足大型油缸内孔处理的需求。
在进行油缸内孔处理之前，需要进行详细的工艺规划和准备工作。
首先，需要对油缸进行清洁和检查，确保油缸表面无杂质和损伤。
然后，根据设计要求，确定孔洞的位置、尺寸和形状，并制定相应的加工方案。
在加工过程中，需要注意以下几点。
首先，应根据孔洞的尺寸和形状选择合适的刀具和切削参数。
切削参数的选择应考虑切削力、切削温度和切削速度等因素，以确保加工过程的稳定性和效率。
其次，应采取适当的冷却和润滑措施，以防止加工过程中的热变形和损伤。
最后，需要进行加工质量的检查和测试，以确保孔洞的尺寸和形状符合设计要求。
大型油缸内孔处理工艺的成功与否，不仅取决于设备和工具的选择，还与操作人员的技术水平和经验密切相关。
只有经过专业培训和实践的操作人员，才能熟练掌握大型油缸内孔处理的技术要领，确保
加工质量和效率。
大型油缸内孔处理工艺是一项复杂而关键的加工工艺。
通过合理的工艺规划和准备工作，选择合适的设备和工具，以及经验丰富的操作人员的配合，才能确保大型油缸内孔处理工艺的成功实施。
只有这样，我们才能生产出符合要求的油缸，为各行各业的机械设备提供可靠的动力和传输系统。
大型油缸内孔处理工艺一、引言大型油缸内孔处理工艺是工业领域中非常重要的一项工作。
油缸作为机械设备中的核心部件之一，其内孔的质量直接关系到整个设备的性能和寿命。
因此，精确、高效的内孔处理工艺对于保证油缸质量至关重要。
二、内孔处理工艺概述内孔处理工艺是指对油缸内孔进行加工、修整、清洁等一系列工序的过程。
主要包括下述几个步骤：1. 内孔测量：通过专业的测量仪器对内孔进行测量，确定其尺寸和形状的精确数值，为后续工艺提供准确的依据。
2. 预处理：对内孔进行清洗、除锈等预处理工作，确保内孔表面干净、光滑，为后续的加工创造良好的条件。
3. 加工：根据内孔的尺寸和形状要求，采用合适的加工方法，如车削、铣削、磨削等，对内孔进行加工，使其达到设计要求的精度和光洁度。
4. 修整：通过刮削、研磨等工艺，对内孔的尺寸和形状进行微调，以达到更高的精度和表面质量要求。
5. 清洁：对内孔进行彻底的清洁，去除加工过程中产生的金属屑、油渍等杂质，确保内孔的清洁度和平整度。
三、内孔处理工艺的要点1. 精确测量：内孔测量是内孔处理工艺中的关键一步，必须使用精确的测量仪器进行测量，确保测量数据的准确性。
2. 合理加工：根据内孔的尺寸和形状要求，选择合适的加工方法和工具，确保加工过程中的精度和表面质量。
3. 细致修整：修整工艺对于提高内孔的精度和表面质量至关重要，必须细致、耐心地进行修整工作，确保内孔的精度和表面质量达到要求。
4. 彻底清洁：清洁工艺是内孔处理工艺的最后一步，必须彻底清洁内孔，确保内孔的清洁度和平整度，避免杂质对设备性能的影响。
四、内孔处理工艺的意义1. 提高设备性能：精确、高效的内孔处理工艺可以提高油缸的准确性和稳定性，从而提高整个设备的性能和工作效率。
2. 延长设备寿命：内孔处理工艺可以使油缸内孔表面更加光滑、平整，减少摩擦和磨损，延长设备的使用寿命。
3. 降低维修成本：通过精确的内孔处理工艺，可以减少设备的故障率和维修频率，降低维修成本，提高设备的可靠性和经济性。
气缸内孔的加工方法
气缸内孔的加工方法有多种，以下是其中几种常用的加工方法：1.铰孔法：铰孔法是一种常见的缸孔加工方法，适用于加工直径较
小、精度要求不高的孔。
该方法使用铰刀进行加工，通过旋转铰刀，使其切削材料，逐渐形成所需的缸孔形状。
铰孔法加工简便、灵活，但加工精度较低。
2.镗孔法：镗孔法是一种常用的缸孔加工方法，适用于加工大直径、
精度要求较高的孔。
该方法使用镗刀进行加工，通过旋转镗刀和工件，将切削液和切削屑排出孔外，从而加工出所需的缸孔。
镗孔法加工精度高，但加工时间长。
3.钻削加工：气缸内孔的钻削加工是常用的一种方法，适用于孔径
不大、深度较浅的情况。
钻削工具需选择合适的直径和长度，钻头的质地、硬度也需要根据被加工材料以及孔径和深度的大小来选择。
钻削加工一般使用水或切削液来冷却钻头和被加工材料，以避免过热和烧焦。
以上是气缸内孔加工的几种常用方法，具体选择哪种方法需要根据实际情况进行评估和选择。

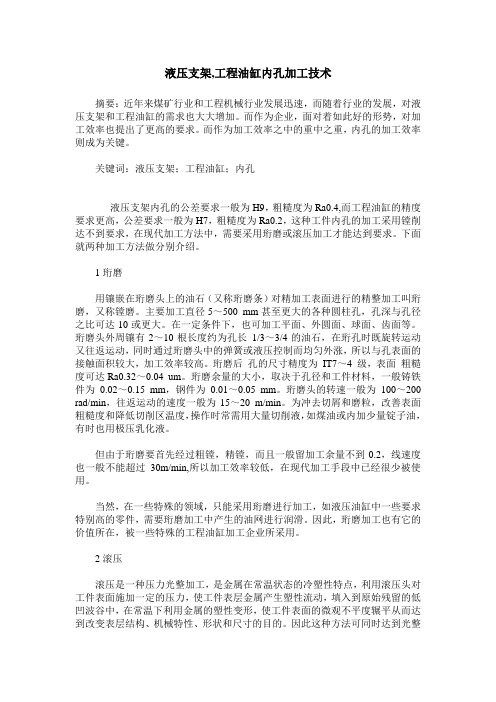

液压支架,工程油缸内孔加工技术摘要：近年来煤矿行业和工程机械行业发展迅速，而随着行业的发展，对液压支架和工程油缸的需求也大大增加。
而作为企业，面对着如此好的形势，对加工效率也提出了更高的要求。
而作为加工效率之中的重中之重，内孔的加工效率则成为关键。

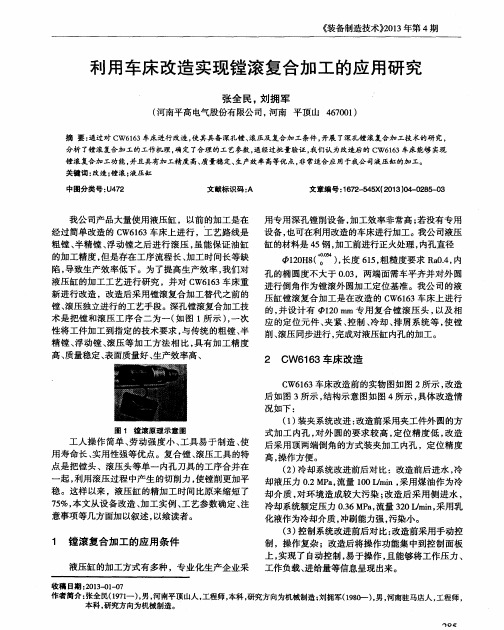

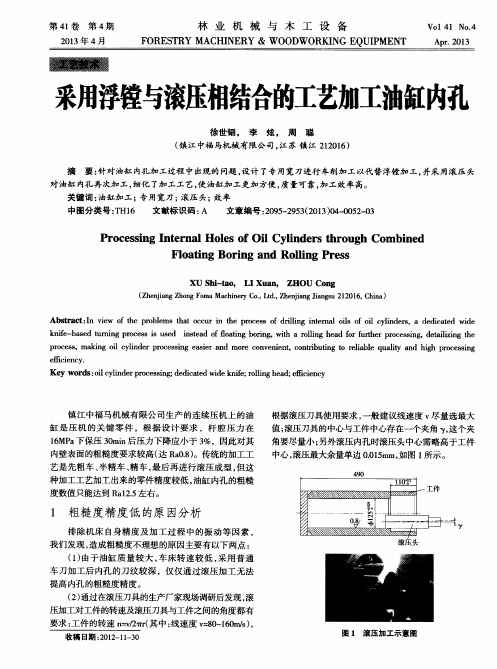

关键词：液压支架；工程油缸；内孔液压支架内孔的公差要求一般为H9，粗糙度为Ra0.4,而工程油缸的精度要求更高，公差要求一般为H7，粗糙度为Ra0.2，这种工件内孔的加工采用镗削达不到要求，在现代加工方法中，需要采用珩磨或滚压加工才能达到要求。
下面就两种加工方法做分别介绍。
1珩磨用镶嵌在珩磨头上的油石（又称珩磨条）对精加工表面进行的精整加工叫珩磨，又称镗磨。
主要加工直径5～500 mm甚至更大的各种圆柱孔，孔深与孔径之比可达10或更大。
在一定条件下，也可加工平面、外圆面、球面、齿面等。
珩磨头外周镶有2～10根长度约为孔长1/3～3/4的油石，在珩孔时既旋转运动又往返运动，同时通过珩磨头中的弹簧或液压控制而均匀外涨，所以与孔表面的接触面积较大，加工效率较高。
珩磨后孔的尺寸精度为IT7～4 级，表面粗糙度可达Ra0.32～0.04 um。
珩磨余量的大小，取决于孔径和工件材料，一般铸铁件为0.02～0.15 mm，钢件为0.01～0.05 mm。
珩磨头的转速一般为100～200 rad/min，往返运动的速度一般为15～20 m/min。
为冲去切屑和磨粒，改善表面粗糙度和降低切削区温度，操作时常需用大量切削液，如煤油或内加少量锭子油，有时也用极压乳化液。
但由于珩磨要首先经过粗镗，精镗，而且一般留加工余量不到0.2，线速度也一般不能超过30m/min,所以加工效率较低，在现代加工手段中已经很少被使用。
当然，在一些特殊的领域，只能采用珩磨进行加工，如液压油缸中一些要求特别高的零件，需要珩磨加工中产生的油网进行润滑。
因此，珩磨加工也有它的价值所在，被一些特殊的工程油缸加工企业所采用。
深孔复合式导向镗刀——油缸缸筒加工利器深孔复合式导向镗刀要解决深孔加工过程中刀柄加长刀具悬伸长容易出现刀体振动，稳定性差，加工精度难以保证技术问题。
在于：刀体与加长刀柄之间还置有导向装置，导向装置分导向环或导向条两种形式，导向装置的外径与待加工深孔的孔径动配合。
与现有技术相比，刀体与加长刀柄之间置有的导向装置，在刀具进行深孔加工时，可有效地起到中间支撑作用，使刀具缩短悬伸，从而减少震动，增强稳定性，使所述刀体与加长刀柄连接后能够满足10倍径以内深孔的粗、精镗加工要求，保证加工精度。
现有技术镗刀是镗削刀具的一种，镗刀可在镗床、车床或铣床上使用，用于对已有的孔进行粗加工、半精加工或精加工。
在深孔加工场合，通常只是简单地将普通镗刀的刀柄加长，组成刀柄加长镗刀。
但是将刀柄与刀体简单地连接，不仅结构单一，不易调整，而且在深孔加工过程中刀柄加长刀具直径细，深孔的孔径粗，刀柄加长刀具悬伸长容易出现刀体振动，从而使加工后深孔尺寸不能很好地保证，稳定性差，难以满足深孔加工需要。
实例图 1 是复合式深孔导向镗刀的结构示意图，图 2 为图 1 中刀体与加长刀柄连接结合部短锥接口剖视结构示意图，图 3 和图 4 分别是图 1 导向环和导向条的剖视结构示意图。
由图可见：复合式深孔导向镗刀，包括加长刀柄2、刀体1、以及与所述刀体 1 连接固定的刀座 3，所述刀体 1 与所述加长刀柄 2 之间通过短锥接口 4 连接固定。
刀体 1 与加长刀柄 2 之间还置有导向装置 5，导向装置 5 置于刀体 1 的外侧，导向装置 5 的外径与待加工深孔的孔径动配合。
导向装置 5 为导向环 6，导向环 6 的内径与刀体 1 外径动配合。
导向装置 5为导向条 7，导向条 7 数量有多个（图 4 中导向条数量为 3），轴向均布，与刀体 1 螺纹连接固定。
使用时，把刀体 1 和加长刀柄 2 连接端安装导向装置 5 ，并与加长刀柄 2 进行短锥接口 4 连接固定，导向装置 5 表面已精磨过，与待加工孔之间动配合，稍留间隙。
在大型油缸的制造过程中，内孔处理工艺是关键的一环，直接影响着油缸的质量和使用寿命。
内孔处理工艺主要包括精镗、研磨、珩磨等工序。
精镗是利用镗床对油缸内孔进行加工，以提高其尺寸精度和表面光洁度。
精镗时，通常使用多刃镗刀，以较低的切削速度和进给量进行加工。
精镗后的内孔尺寸精度一般可达IT7级，表面粗糙度可达Ra0.8μm。
研磨是利用磨具对油缸内孔进行加工，以进一步提高其表面光洁度。
研磨时，通常使用油石或金刚石磨具，以较低的切削速度和进给量进行加工。
研磨后的内孔表面光洁度可达Ra0.2μm。
珩磨是利用珩磨工具对油缸内孔进行加工，以提高其尺寸精度和表面光洁度。
珩磨时，通常使用珩磨头，珩磨头由许多珩磨石组成，珩磨石与内孔表面接触并进行磨削。
珩磨后的内孔尺寸精度可达IT6级，表面粗糙度可达Ra0.1μm。
大型油缸内孔处理工艺的选择，需要根据油缸的使用要求和经济性等因素综合考虑。
对于要求精度高、表面光洁度高的油缸，可采用研磨或珩磨工艺。
对于要求精度不高、表面光洁度要求不高的油缸，可采用精镗工艺。
在大型油缸内孔处理工艺中，应注意以下几点：1.工艺选择要合理。
应根据油缸的使用要求和经济性等因素综合考虑，选择合适的工艺。
2.加工设备要先进。
先进的加工设备可以保证加工精度和表面光洁度，提高生产效率。
3.工艺参数要合理。
工艺参数包括切削速度、进给量、切削深度等，应根据油缸的材料、加工工艺等因素合理选择。
4.操作人员要熟练。
熟练的操作人员可以保证加工质量，提高生产效率。
5.检测要严格。
应严格对油缸内孔的尺寸精度、表面光洁度等进行检测，以确保油缸质量符合要求。
大型油缸内孔处理工艺是油缸制造过程中的关键环节，直接影响着油缸的质量和使用寿命。
因此，在油缸制造过程中，应高度重视内孔处理工艺，确保油缸质量符合要求。
