引言目前已开发的沥青洒布车的智能控制只是实时调节，而未达到真正利用人工智能技术进行控制，提高沥青洒布车的智能性，满足工程需要和提高工作效率以及质量，尤其是快捷性、实时性和智能性。

智能控制系统即人工智能在沥青洒布车中的应用，应包括递阶控制系统、专家控制系统、模糊控制系统、神经控制系统、学习控制系统、仿人控制系统以及进化控制系统等。

递阶控制系统是在研究早期学习控制的基础上，从工程控制角度总结人工智能与自适应控制、自学习控制和自组织控制的关系之后而逐渐形成的，也是智能控制的最早和成熟理论之一［1］。

1沥青洒布车智能递阶控制系统1.1沥青洒布车智能递阶控制系统的组成1.1.1驾驶控制系统该系统如图所示，包括行为决策、行为规划、操作控制等主要模块。

本系统对受控对象的非线性、环境的严重不确定具有较好的适应能力，能够满足系统的实时性要求；其方向及速度跟踪精度高，并具有系统的监督模块，可实现系统状态的在线监督、预警以及喷洒量的调节。

1.1.2硬件条件包括主控计算机、执行机构和传感器。

系统选用高性能的微处理器作为其主控计算机，主控计算机配置图1沥青洒布车智能递阶控制系统结构沥青洒布车智能递阶控制系统秦永涛,张伟社,车胜创(长安大学!工程机械学院，陕西!西安710064)摘要:为了探讨沥青洒布车的新智能控制方式，在传统的沥青洒布车智能控制的基础上，提出利用智能递阶控制的自适应性、自学习、实时性等优点，使沥青洒布车能根据工作环境的变化进行调节，保证其喷洒恒定和实时性，使其具有良好的作业质量。

建立了递阶控制四层系统，介绍了该系统的总体结构和沥青洒布车递阶控制系统的软件结构与硬件结构以及算法，并给出了沥青洒布车的四层递阶控制的试验结果，能实时达到工程施工较高的作业要求。

关键词:沥青洒布车；人工智能；递阶控制；实时性中图分类号:U418.3文献标识码:B文章编号:1000-033X(2006)12-0039-03Intelligent Rank Contr ol of Asphalt Spray TruckQIN Yong-tao,Z HANG Wei-she,CHE Sheng -chuang(S chool of Engineering Machinery,Chang #an University,Xi #an 710064,Shaanxi,China)Abstr act:In order to discuss new intelligence rank contro l of asphalt spray truck,based on traditional con-trd,rank co ntrol sy stem is presented.Co nsidering eng ineering co ntrol,it co mbined with artificial intelligen-ce #s advantages such as self -adjust,self-o rg anize,self-discipline and so on and it is one of artificial intelli-gence theo ry .The paper establishes four ranks control sy stem,introduces the system #s main structure and asphalt spray truck rank control softw are,hardw are and arithmetic,and off er the examinatio n result of as-phalt spray truck four rank co ntrol,and the result can satisfy eng ineering #s demand and possess.Key words:asphalt spray truck;artificial intelligence;intelligent control neural;real time养护机械与施工技术Maintenance Machiner y &Construction Technology1有标准的工业I/O 接口板，驾驶控制系统的接口有A/D 转换器、各种运动控制卡、计数器以及数字量输入输出设备等，其结构示意图如图2。

高速公路沥青混凝土面层施工设备配置技术研究李六平;张秦英【摘要】结合广乐高速路面项目情况,详细阐述了沥青路面施工主要设备选配的方法,改变了凭经验估算配置设备的缺点,为科学、合理、经济配置沥青路面施工设备提供了借鉴,为高效施工组织和管理决策提供了依据.【期刊名称】《铁道建筑技术》【年(卷),期】2015(000)004【总页数】5页(P102-105,125)【关键词】沥青混凝土面层;施工设备;配置技术【作者】李六平;张秦英【作者单位】中铁十二局集团有限公司太原030024;中铁十二局集团第一工程有限公司西安710038【正文语种】中文【中图分类】U416.2乐昌至广州高速公路坪石至樟市段路面工程LM2合同段主线长17.540 km，北连接线长28.936 km，计划工期14个月。

主线采用双向六车道，设计速度为120 km/h，整体式路基宽度为34.5 m，分离式路基宽度为17.0 m；北连接线采用双向四车道，整体式路基宽为26 m，分离路基宽13 m，设计速度为100 km/h。

主线及连接线沥青混凝土面层主要结构形式为： 8 cmATB-25粗粒式沥青混凝土下面层+5.5 cmAC-20改性沥青混凝土中面层+4.5 cm AC-16沥青混凝土上面层，工程项目结构形式及主要工程数量见表1。

封层、粘层施工并养生完成后及时进行ATB-25沥青混凝土下面层、AC-20中粒式改性沥青混凝土中面层、AC-16改性沥青混凝土上面层施工。

混合料采用沥青混凝土拌和站集中拌和，自卸汽车运输至工地，摊铺机双机梯队并行联合摊铺，采用双钢轮压路机、轮胎压路机、双钢轮振动压路机组合碾压，采用试验仪器设备检测压实度。

下面层采用钢丝引导的高程控制法，中下面层采用非接触式(超声波)平衡梁高程控制法施工。

3.1 沥青混凝土拌和楼的选配方法沥青混凝土拌和楼是路面工程施工的关键设备，沥青混凝土拌和楼要对集料初步配料、加热烘干，筛分计量，对沥青加热、保温、输送、计量，并将集料、沥青、填料均匀拌和成一定温度的成品料。

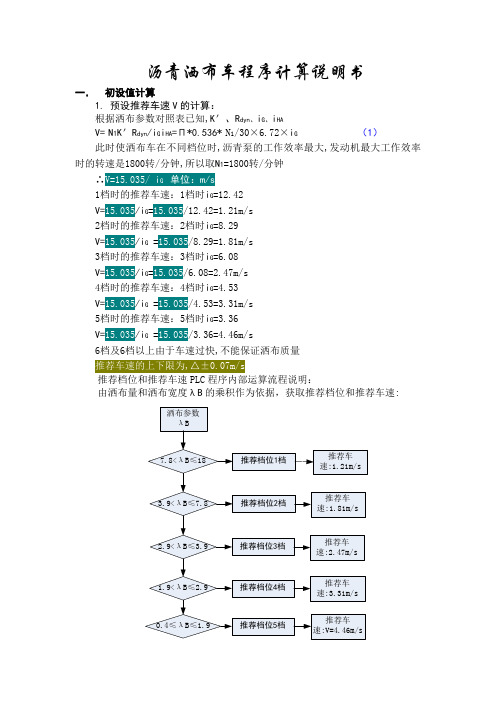

沥青洒布车程序计算说明书一．初设值计算1.预设推荐车速V的计算：根据洒布参数对照表已知,K′、R dyn、i G、i HAV=N1K′R dyn/i G i HA=Π*0.536*N1/30×6.72×i G（1）此时使洒布车在不同档位时,沥青泵的工作效率最大,发动机最大工作效率时的转速是1800转/分钟,所以取N1=1800转/分钟∴1档时的推荐车速：1档时i G=12.42V=15.035/i G=15.035/12.42=1.21m/s2档时的推荐车速：2档时i G=8.29V=15.035/i G =15.035/8.29=1.81m/s3档时的推荐车速：3档时i G=6.08V=15.035/i G=15.035/6.08=2.47m/s4档时的推荐车速：4档时i G=4.53V=15.035/i G =15.035/4.53=3.31m/s5档时的推荐车速：5档时i G=3.36V=15.035/i G =15.035/3.36=4.46m/s6档及6档以上由于车速过快,不能保证洒布质量推荐档位和推荐车速PLC程序内部运算流程说明：由洒布量和洒布宽度λB的乘积作为依据，获取推荐档位和推荐车速:2.对应的给定λB情况下沥青泵转速的计算：已知Q3=1.4、K3=1、K=1、Kv=1,V上述为推荐车速；各符号代表意义请参考参数符号说明表N3=60λBVKv/Q3K3K在1档时的推荐车速V=1.21m/s∴N3=60λB×1.21/1.4 单位：为RPM在2档时的推荐车速V=1.81m/s∴N3=60λB×1.81/1.4 单位：为RPM在3档时的推荐车速V=2.47m/s∴N3=60λB×2.47/1.4 单位：为RPM在4档时的推荐车速V=3.31m/s∴N3=60λB×3.31/1.4 单位：为RPM在5档时的推荐车速V=4.46m/s∴N3=60λB×4.46/1.4 单位：为RPM3.液压泵排量的计算：根据洒布参数对照表已知,K2、K1、Q2、V、i G、i HA、K′、R dyn∵N3=60λKvBV/Q3K3K （1）N2=N3（2）N1=V*i G i HA/K′R dyn （3）N1Q1K2K1=N2Q2 （4）∴Q1=N2Q2/N1K2K1Q1=（60KvλB/Q3K3K）*（Q2/K2K1）*（K′R dyn/i G i HA）将参数Q2=100ml/r、K′=Π/30、R dyn=0.536m代入公式得,∴1在不同档位i G不同,相同λB乘积在不同档位时对应的液压泵排量不同：1档时液压泵的排量公式:Q1=41.85λB/i G=41.85λB/12.42=3.37λB2档时液压泵的排量公式:Q1=41.85λB/i G=41.85λB/8.29=5.05λB3档时液压泵的排量公式:Q1=41.85λB/i G=41.85λB/6.08=6.88λB4档时液压泵的排量公式:Q1=41.85λB/i G=41.85λB/4.53=9.24λB5档时液压泵的排量公式:Q1=41.85λB/i G=41.85λB/3.36=12.46λB4．PLC输出电流计算已知：I=（16Q1/41）+4，该公式由沥青泵厂家和液压泵厂家提供算得不同档位时液压泵的排量对应PLC控制器输出的电流公式:1档时Q1=3.37λBI=（16Q1/41）+4I=1.32λB+42档时Q1=5.05λBI=（16Q1/41）+4I=1.97λB+43档时Q1=6.88λBI=（16Q1/41）+4I=2.69λB+44档时Q1=9.24λBI=（16Q1/41）+4I=3.61λB+45档时Q1=12.46λBI=（16Q1/41）+4I=4.86λB+45．洒布距离L计算L=V*t，其中V为推荐车速m/s，t为洒布时间（从喷洒开始到结束的时间）6．洒布面积S计算S=L*B，B为洒布宽度。
