油缸加工工艺知识点总结一、油缸加工工艺概述油缸是一种用于工程机械、农业机械、船舶、航空航天等领域的液压传动装置，用来实现液压系统的压力转换和运动传递。

油缸的加工工艺与质量直接关系到其使用性能和寿命，因此在加工过程中需要严格遵循相应的工艺流程和要求，以保证油缸的品质。

二、油缸加工工艺流程1. 设计与工艺分析首先，油缸加工的第一步是根据客户需求和使用场景进行设计，确定油缸的尺寸、材料和结构，并进行工艺分析，确定加工工艺、设备和工装。

2. 材料采购与检验在材料采购阶段，需要选择符合要求的高质量材料，进行入库检验，检查材料的化学成分、力学性能和金相组织等指标。

3. 钻孔加工将油缸的各种孔加工出来，如油缸筒体的油口、拉杆孔和传感器孔等。

首先进行定位，然后进行钻孔，最后进行车床加工，保证精度和表面光洁度。

4. 滚压加工对油缸的外表面、内孔进行滚压加工，以提高表面光洁度和抗疲劳强度，增加使用寿命。

5. 焊接油缸的焊接工艺主要包括气体保护焊、气保焊、电弧焊等加工方式，主要用于连接油缸的筒体、端盖和传感器支架等零部件。

6. 铣削加工对于油缸的端盖、活塞等零部件进行铣削加工，保证其尺寸精度和表面粗糙度符合要求。

7. 表面处理对油缸的表面进行喷漆、镀锌等表面处理工艺，增加防腐蚀性能和美观度。

8. 装配调试对油缸的各个零部件进行装配，包括油缸筒体、端盖、拉杆、密封件等，进行测试和调试，确保油缸的使用性能。

对油缸进行质量检验，包括外观和尺寸检查、密封性能检测、压力测试等，保证油缸的合格率达到要求。

10. 包装与发货最后对油缸进行包装，包括内包装和外包装，然后进行发货，送到客户指定的地点。

三、油缸加工工艺的关键技术1. 自动化加工技术随着工业自动化的发展，油缸加工领域也出现了越来越多的自动化设备和生产线，如数控车床、加工中心、焊接机器人等，大大提高了生产效率和产品质量。

2. 数控加工技术数控加工技术是油缸加工工艺中的关键技术之一，能够实现高精度、高效率的加工，提高了产品的一致性和稳定性。

油缸生产工艺流程
《油缸生产工艺流程》
油缸是工程机械中常用的液压元件之一，用于转换压力能和位移能，广泛应用于挖掘机、装载机、起重机等设备中。

油缸生产工艺流程是指油缸从原材料加工开始，到最终成品的全部制造过程。

首先，油缸的生产过程通常从原材料准备开始。

常见的油缸原材料包括碳钢、合金钢等金属材料，此外还需要一些密封元件和润滑元件。

这些原材料通常需要经过切割、冲压、弯曲等加工过程，以便制作成油缸的各个零部件。

接下来是焊接和装配过程。

通过焊接将各个零部件组合在一起，形成完整的油缸本体。

同时，还需要进行一些润滑元件和密封元件的安装，以确保油缸具有良好的密封性和润滑性能。

随后是涂装和表面处理。

在油缸的表面涂上一层防锈漆和颜色漆，以增加油缸的美观度和耐腐蚀性能。

此外，还可以对油缸的表面进行氮化、磨削等处理，以提高其耐磨性和表面硬度。

最后是产品检验和包装。

经过生产流程的各个环节，油缸需要进行严格的质量检验，确保其达到标准要求。

同时，还需要对油缸进行包装，以便运输和存储。

通过以上工艺流程，油缸可以生产出各种不同规格和用途的产
品，满足不同设备的需求。

这一制造过程需要各种加工设备和工具，以及熟练的操作人员，确保油缸具有良好的品质和性能。

液压油缸加工工艺流程图1、缸筒：a、备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库2、活塞、导向套：a、备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库b、备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库3、活塞杆：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库4、缸头、杆头：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库b、备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库c、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库5、孔卡、轴卡、丝圈、压帽：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库6、缸体焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。

工艺流程图13、液压油缸和系统制造工艺说明13.1 、液压缸缸体加工工艺1、目的：控制操作过程，确保加工质量符合图纸要求2、制造过程中执行的标准：JB4730压力容器无损检测JB/2370.13-88 磨料种类，粒度选择GB1031表面粗糙度磨参数及其数值JISB6911 钢铁的正火与退火处理Q/ZB75机械加工通用技术条件Q/WYG0814-1997过程控制程序Q/WYG0816.1-1997机械加工检验Q/WYG0816.2-1997热处理零件检验Q/WYG0816.3-1997无损检验Q/WYG0814.10-1997工序质量控制点管理3、深孔加工、深孔光整珩磨及埋弧自动焊接技术重要工艺特色油缸缸体内孔加工工序被确立为关键工序质量控制点。

为保证其全过程受控，专门编制了《工序控制点明细表》、《工序质量分析表》、《作业指导书》、《机械加工工序卡》、《深孔加工质量监控记录》并严格按照要求实施作业，加工全过程在严格受控状态下进行。

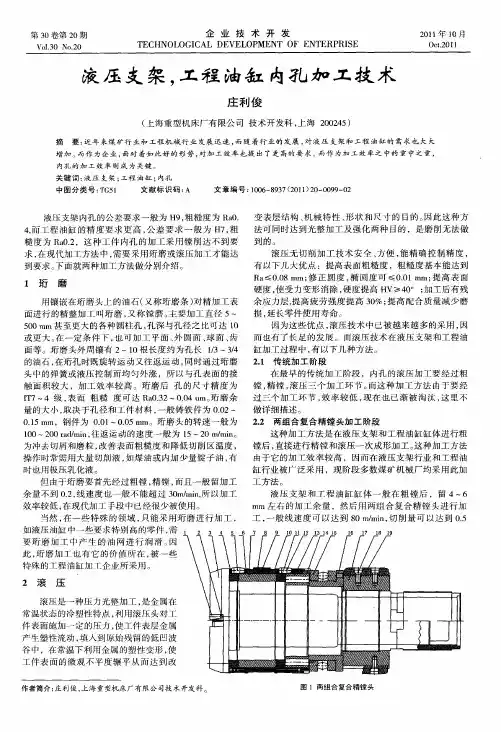

（1）、缸体的精镗工序组合刀具内孔切削加工的稳定性和可靠性，直接影响到加工缸体的母线直线度、孔加工精度及表面粗糙度。

缸体内孔加工切削的稳定性主要靠刀具本身结构的合理设计，我公司使用的组合刀具有效支承长度是加工缸体内孔直径的 2 倍或 2 倍以上。

我公司经过多次技术论证和试验，当刀具支承长度小于内孔直径时，刀具加工时的切削稳定性较差，当刀具支承长度等于缸体直径时，刀具的切削稳定性明显提高。

当组合刀具支承长度大于 2 倍缸体内孔直径时，其切削稳定性就更可靠，整个组合刀具切削加工过程平稳，刀具按导向套的引导进行缸体深孔加工，保证了缸体加工精度、表面粗糙度和母线的直线度。

组合刀具另件加工精度是组合刀具整体性能符合设计要求的关键。

我公司组合刀具的制造、检验都选派有经验的、负责的专门人员把关，每个另件都必须满足设计提出的精度、形位公差要求，并且组合刀具总装后每道支承的径向跳动控制在0.01mm 以下，多道支承必须一次磨成，道与道之间的直径偏差控制在0.015mm以下，保证刀具母线直线度误差在 2 倍缸体直径长度上不大于0.015mm，刀具的直径尺寸与导向套过盈配合，精度为IT6 。

油缸活塞杆本文由欧贝特提供定义油缸活塞杆顾名思义，是支持活塞做功的连接部件，大部分应用在油缸、气缸运动执行部件中，是一个运动频繁、技术要求高的运动部件。

以液压油缸为例，由：缸筒、活塞杆（油缸杆）、活塞、端盖几部分组成。

其加工质量的好坏直接影响整个产品的寿命和可靠性。

油缸活塞杆加工要求高，其表面粗糙度要求为Ra0.4～0.8um，对同轴度、耐磨性要求严格。

加工方法油缸活塞杆采用滚压加工，由于表面层留有表面残余压应力，有助于表面微小裂纹的封闭，阻碍侵蚀作用的扩展。

从而提高表面抗腐蚀能力，并能延缓疲劳裂纹的产生或扩大，因而提高油缸杆疲劳强度。

通过滚压成型，滚压表面形成一层冷作硬化层，减少了磨削副接触表面的弹性和塑性变形，从而提高了油缸杆表面的耐磨性，同时避免了因磨削引起的烧伤。

滚压后，表面粗糙度值的减小，可提高配合性质。

同时，降低了油缸杆活塞运动时对密封圈或密封件的摩擦损伤，提高了油缸的整体使用寿命。

滚压技术加工原理：它是一种压力光整加工，是利用金属在常温状态的冷塑性特点，利用滚压刀具对工件表面施加一定的压力，使工件表层金属产生塑性流动，填入到原始残留的低凹波谷中，而达到工件表面粗糙值降低。

由于被滚压的表层金属塑性变形，使表层组织冷硬化和晶粒变细，形成致密的纤维状，并形成残余应力层，硬度和强度提高，从而改善了工件表面的耐磨性、耐蚀性和配合性。

滚压是一种无切削的塑性加工方法。

应用油缸活塞杆的应用决定了它需要很好的耐磨，耐腐蚀以及防锈能力，因此通常油缸活塞杆的生产都会在表面镀一层铬。

镀铬泛指电镀铬，一般说的是工业机械上的镀硬铬。

铬是一种微带蓝色的银白色金属，相对原子质量51．99，密度6．98～7．21g ／cm3，熔点为1857～1920℃，金属铬在空气中极易钝化，表面形成一层极薄的钝化膜，从而显示出贵金属的性质，同时由于隔绝了材料与外界的接触，因此，但镀铬层没有被磨损时，油缸活塞杆就不会生锈。

镀铬层具有很高的硬度，根据镀液成分和工艺条件不同，油缸活塞杆的镀铬层硬度一般可达HRC58~HRC62。

汽车发动机缸体加工工艺分析摘要：随着经济的发展和人民生活水平的提高，我国汽车销量大幅增长。

在汽车工业中，汽车零部件的生产效率和加工质量非常重要。

通常情况下，汽车零部件的生产效率和加工质量对汽车工业的发展起着重要的作用。

在汽车零部件中，发动机缸体是最重要的汽车零部件之一。

汽车发动机气缸的加工质量和生产效率在一定程度上决定了汽车的生产效率和性能。

可见，汽车工业要想取得更大的发展，必须大幅度提高汽车发动机缸体的加工质量和生产效率。

本文介绍了汽车发动机气缸体的加工工艺。

关键词：汽车发动机；缸体加工；工艺0 引言发动机是汽车的关键部件，气缸体是发动机的重要组成部分，加工工艺的精度对发动机质量有着决定性的影响。

随着市场竞争的不断加剧，市场对产品种类的需求越来越多样化，极大地刺激了汽车行业的发展。

汽车发动机作为高新技术产品之一，不断优化，产品功能和性能得到提升，原有的缸体生产模式已不能适应现代企业发展的需要，产品品种多样。

只有可调节、生产成本低的柔性生产工艺模式才能满足市场需求，发展空间更大。

1缸体加工的具体工艺流程(1)气缸的表面处理。

圆柱面加工主要分为平面加工和间隙加工。

面加工主要包括面铣削，如顶面、底面和前后端加工。

间隙加工往往需要镗、珩磨、钻孔、铰孔和攻丝，包括水套孔、安装孔、连接孔、活塞缸孔、油孔等。

(2)气缸加工流程。

气缸加工工序主要分为加工主型材、加工主孔和立柱、清洗检查和加工辅助结构四个步骤，不同的工序负责不同的领域和位置基准。

例：有的程序采用两销完全定位方式，有的程序采用近似参考3-2-1完全定位方式。

另外，不同方法的定位面在底面和端面之间也不同。

在气缸的加工中，气缸底面和端面的加工是一个非常重要的工序。

(3)气缸体加工分为阶段。

筒体加工可分为粗加工和精加工两个模块，每个模块又可分为两部分，整个生产线可分为粗加工设备、半精加工设备和精加工设备三部分。

在每个阶段，都需要根据需要的产品来寻找和合理化生产。

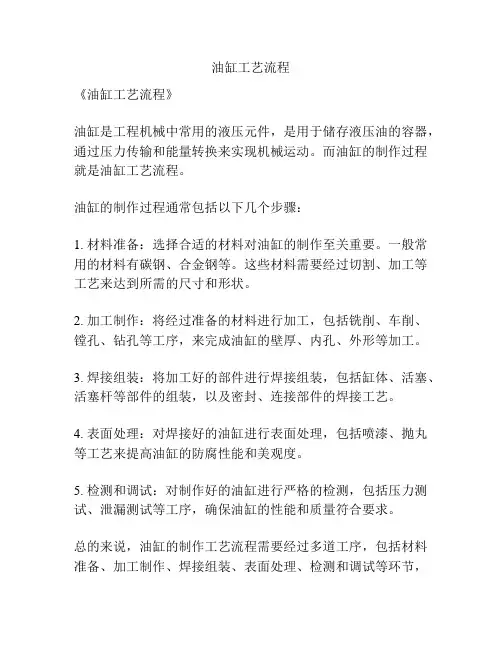

油缸工艺流程
《油缸工艺流程》
油缸是工程机械中常用的液压元件，是用于储存液压油的容器，通过压力传输和能量转换来实现机械运动。

而油缸的制作过程就是油缸工艺流程。

油缸的制作过程通常包括以下几个步骤：
1. 材料准备：选择合适的材料对油缸的制作至关重要。

一般常用的材料有碳钢、合金钢等。

这些材料需要经过切割、加工等工艺来达到所需的尺寸和形状。

2. 加工制作：将经过准备的材料进行加工，包括铣削、车削、镗孔、钻孔等工序，来完成油缸的壁厚、内孔、外形等加工。

3. 焊接组装：将加工好的部件进行焊接组装，包括缸体、活塞、活塞杆等部件的组装，以及密封、连接部件的焊接工艺。

4. 表面处理：对焊接好的油缸进行表面处理，包括喷漆、抛丸等工艺来提高油缸的防腐性能和美观度。

5. 检测和调试：对制作好的油缸进行严格的检测，包括压力测试、泄漏测试等工序，确保油缸的性能和质量符合要求。

总的来说，油缸的制作工艺流程需要经过多道工序，包括材料准备、加工制作、焊接组装、表面处理、检测和调试等环节，
这些环节相互配合，最终才能得到高质量的油缸产品。

而制作好的油缸将会被广泛应用于液压传动系统中，为工程机械的正常运行提供支持。

液压油缸加工工艺流程图液压油缸加工工艺流程图1、缸筒：a、备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库2、活塞、导向套： a、备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库b、备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库3、活塞杆： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库4、缸头、杆头：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库b、备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库c、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库5、孔卡、轴卡、丝圈、压帽：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库6、缸体焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。
