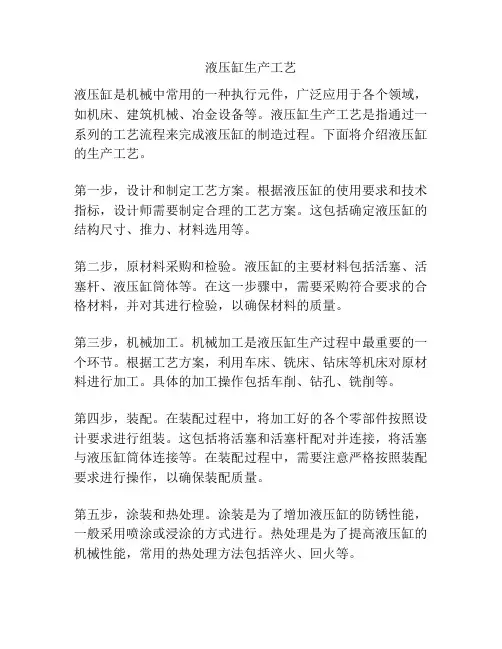

液压缸生产工艺流程

1　液压缸结构分析液压缸的主要零件有活塞、活塞杆以及端盖等。

这些零件的工艺参数和加工精度直接影响液压缸工作的质量。

安装好这些零件后，还要测试系统的机械强度和各个零件之间的协调性，这关系到液压系统的使用质量。

1.1　缸体工艺参数的选择缸体是液压缸的主体零件之一，其结构直接影响整个液压系统的结构、机械强度和体积。

一般用到机械工程中的液压缸直径选取70mm最适当。

当选取内径为70mm的时候，缸体的尺寸精度取七级，要求内孔表面粗糙程度小于0.32mm。

工作时，为了避免出现漏油情况，要尽量确保轴度的公差在0.04mm左右。

此外，缸体的壁厚也直接关系液压缸的工作性能[1]。

一般液压缸缸体壁可以分成厚壁和薄壁两种类型。

薄壁缸体是指缸体壁的厚度和内直径的比值小于0.1的缸体；厚壁缸体是指缸体壁的厚度和内直径的比值大于0.1的缸体。

选择缸壁的厚度时要根据安全系数、缸体材料抗拉强度等因素。

针对液压缸的缸体厚度，要考虑到缸体底部承压较大的特点，选择能够达到承压标准的缸底厚度，否则可能造成巨大的安全事故。

1.2　活塞杆工艺参数的选择活塞杆主要是缸体内壁一起协调工作，在导向装置的作用下做往返运动。

在实际的工作中，如果活塞杆工艺参数选取不当，导致活塞杆直径过大或过小都可能会引起机械锁死、漏油等故障。

因此，在选取活塞杆直径时要先确定活塞往返和缸体内壁的速度比值，然后再确定其直径。

1.3　导向装置工艺参数的选择导向装置是确保活塞杆能够不断进行往返工作的主要部件。

在进行工艺参数选择时，要注意选取适当的导向装置长度。

如果导向装置过长，则会增大液压缸缸体内壁的所需面积；如果导向装置过短，则会减少活塞杆的形成。

因此，一定要综合考虑各方因素，选取适当的导向装置长度。

2　液压缸机械加工工艺分析2.1　液压缸机械加工工艺流程当前市面上液压缸的种类较多，但总体来看，液压缸机械加工工艺大致可以分成以下部分。

缸体加工工艺流程。

下料—加热处理—粗车—法兰焊接—安装导向装置—内孔加工—车管口—钻油孔—清洗—焊接缸底—清洗—转配。

浅谈气缸体加工工艺及夹具设计气缸体作为液压油缸的一个重要零部件，是液压驱动系统中执行机构的主要组成部分之一，其制造和加工质量直接影响机器的使用寿命和性能。

气缸体的加工工艺和夹具设计是制造气缸体的重要关键，本文将结合实例浅谈气缸体加工工艺及夹具设计。

1.材料准备气缸体的材料通常是原材料铸铁或钢板，对于铸铁气缸体，其材料应选用有足够强度和塑性的灰口铸铁材料，对于钢板气缸体，其材料应选择载荷强度高、耐腐蚀、抗老化的钢板。

2.加工工艺流程气缸体的加工流程包括：坯料投料、粗加工、精加工、表面处理和装配等几个步骤。

（1）坯料投料：将事先准备好的铸铁坯料或钢板料按照尺寸和重量要求投入气缸体加工中心进行下一步操作。

（2）粗加工：粗加工主要是通过车床、铣床、刨床等机床工具进行切削、钻孔、倒棱等加工，将坯料切割成合格的加工件。

（3）精加工：精加工主要是对加工件进行研磨、镗孔、锥度等精度加工，确保加工件大小和精度符合要求。

（4）表面处理：经过精加工之后的气缸体还需要进行表面处理，包括抛光、热处理、涂层等，提高其表面平整度和耐腐蚀性能。

（5）装配：在经过表面处理之后，将各个组件按照正确的顺序和方法进行组装，最终得到完整的气缸体产品。

气缸体的精密加工对加工精度和生产效率都有很高的要求，为了确保气缸体加工的质量和效率，必须设计适合的夹具，保证加工的稳定性和一致性。

1.要求夹具稳定、可靠对于气缸体的夹具设计，最基本的要求就是夹具本身稳定可靠，保证加工精度的一致性。

夹具的接触面应选用高硬度、高可靠性的材料，如石墨、顿钢等。

在夹紧力的大小和稳定性方面，应充分考虑夹具本身的刚性和强度。

2.要求适应不同加工环节夹具应具有适应不同加工环节的能力，在各个加工环节中能够保证气缸体的正确位置和稳定性。

对于不同类型和尺寸的气缸体，夹具应具有可调性，可以适应不同的气缸体类型。

3.要求操作简便、高效在使用夹具时，必须考虑操作的简便和高效性，便于工人进行操作和调整。

工艺流程图13、液压油缸和系统制造工艺说明13.1 、液压缸缸体加工工艺1、目的：控制操作过程，确保加工质量符合图纸要求2、制造过程中执行的标准：JB4730压力容器无损检测JB/2370.13-88 磨料种类，粒度选择GB1031表面粗糙度磨参数及其数值JISB6911 钢铁的正火与退火处理Q/ZB75机械加工通用技术条件Q/WYG0814-1997过程控制程序Q/WYG0816.1-1997机械加工检验Q/WYG0816.2-1997热处理零件检验Q/WYG0816.3-1997无损检验Q/WYG0814.10-1997工序质量控制点管理3、深孔加工、深孔光整珩磨及埋弧自动焊接技术重要工艺特色油缸缸体内孔加工工序被确立为关键工序质量控制点。

为保证其全过程受控，专门编制了《工序控制点明细表》、《工序质量分析表》、《作业指导书》、《机械加工工序卡》、《深孔加工质量监控记录》并严格按照要求实施作业，加工全过程在严格受控状态下进行。

（1）、缸体的精镗工序组合刀具内孔切削加工的稳定性和可靠性，直接影响到加工缸体的母线直线度、孔加工精度及表面粗糙度。

缸体内孔加工切削的稳定性主要靠刀具本身结构的合理设计，我公司使用的组合刀具有效支承长度是加工缸体内孔直径的 2 倍或 2 倍以上。

我公司经过多次技术论证和试验，当刀具支承长度小于内孔直径时，刀具加工时的切削稳定性较差，当刀具支承长度等于缸体直径时，刀具的切削稳定性明显提高。

当组合刀具支承长度大于 2 倍缸体内孔直径时，其切削稳定性就更可靠，整个组合刀具切削加工过程平稳，刀具按导向套的引导进行缸体深孔加工，保证了缸体加工精度、表面粗糙度和母线的直线度。

组合刀具另件加工精度是组合刀具整体性能符合设计要求的关键。

我公司组合刀具的制造、检验都选派有经验的、负责的专门人员把关，每个另件都必须满足设计提出的精度、形位公差要求，并且组合刀具总装后每道支承的径向跳动控制在0.01mm 以下，多道支承必须一次磨成，道与道之间的直径偏差控制在0.015mm以下，保证刀具母线直线度误差在 2 倍缸体直径长度上不大于0.015mm，刀具的直径尺寸与导向套过盈配合，精度为IT6 。

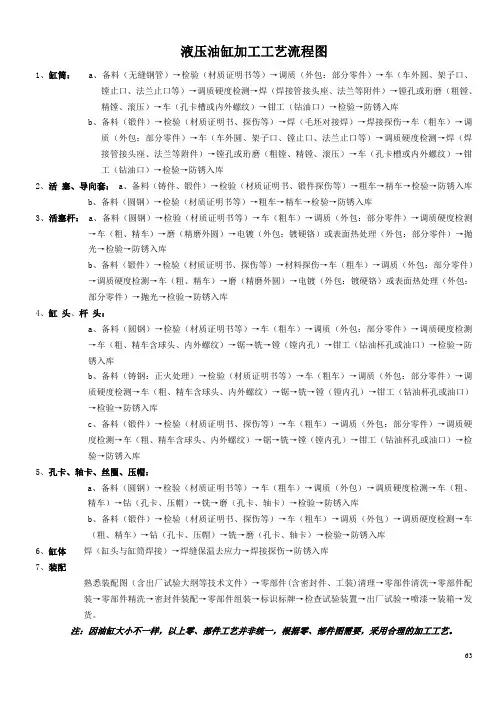

液压油缸加工工艺流程图1、缸筒：a、备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库2、活塞、导向套： a、备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库b、备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库3、活塞杆： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库4、缸头、杆头：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库b、备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库c、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库5、孔卡、轴卡、丝圈、压帽：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库6、缸体焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。
