当前位置：文档之家 › 接入网技术 第3版 教学课件 张中荃 2013接入网技术第一章

接入网技术 第3版 教学课件 张中荃 2013接入网技术第一章

  • 格式：ppt
  • 大小：1.16 MB
  • 文档页数：82

下载文档原格式

  / 82

合集下载

三级网络技术课件1章ppt课件

三级网络技术课件1章ppt课件

2．主板分类： （1）按CPU芯片分类，如486主板、奔腾主板、奔腾4主板等。 （2）按CPU插座分类，如Socket7主板、Slot1主板等。 （3）按主板的规格分类，如AT主板、Baby-AT主板、ATX主板等。 （4）按存储器容量分类，如16 M主板、32 M主板、64 M主板等。 （5）按芯片集分类，如TX主板、LX主板、BX主板等。 （6）按是否即插即用分类，如PnP主板、非PnP主板等。 （7）按系统总线的带宽分类，如66MHz主板、100MHz主板等。 （8）按数据端口分类，如SCSI主板、EDO主板、AGP主板等。 （9）按扩展槽分类，如EISA主板、PCI主板、USB主板等。 （10）按生产厂家分类，如联想主板、华硕主板、海洋主板等。
自由软件
版权属于作者，允许自由复制、自由修改。
单机/网络，通用/专用，国产/国外
1.3.3 程序、文档与软件开发
1、程序与文档
程序：指令序列
体现了用户要求计算机做什么、怎样做，每一套指 令序列均以某种代码形式储存于存储器中。
软件不能简单地理解为就是程序，至少包括：
程序 数据 文档
1.1.2 计算机的发展阶段
大型主机阶段
分为电子管、晶体管、中小规模集成电路、超大规模集成电路几个发展时期 代表性企业：IBM、富士通、DEC，国内103、104机
小型计算机阶段
是对大型机的第一次“缩小化” 代表企业：DEC 代表机型：VAX
微型计算机阶段
是对大型机的第二次“缩小化” 代表企业：苹果、IBM，长城、联想
1.1.3 计算机的应用领域
1、科学计算（计算模拟—核爆炸、经济运行、天气预报） 2、事务处理（数据检索、信息管理） 3、过程控制（单片机/嵌入式控制） 4、辅助工程（CAD、CAM、CAI） 5、人工智能（智能机器人） 6、网络应用（电子邮件、电子商务、娱乐等） 7、多媒体应用（动画设计、GIS、平面图像处理）
接入网技术教学课件汇总完整版电子教案全书课件

接入网技术教学课件汇总完整版电子教案全书课件

*
以前，传统的电信网络没有独立的接入网 接入网的原型：最初的接入段—用户环路 附属于电话网甚至附属于特定程控交换机
接入网概念的提出
*
1975年，格拉斯哥会议，英国电信BT（Britain telecommunication）首次提出接入网概念 基于电信接入业务需求 基于电话线介质 1976年，曼彻斯特，接入网组网的可行性试验 1977年，苏格兰和伦敦地区，较大规模推广应用 1978年，正式命名为“接入网组网”
接入网的定义
ITU－T第13组于1995年7月通过关于接入网框架结构新建议G.902，其对接入网的定义如下： 接入网（AN）是由业务节点接口（SNI）和相关用户网络接口（UNI）之间的一系列传送实体（诸如线路设施和传输设施）所组成的为传送电信业务提供所需传送承载能力的实施系统，可经由网管接口Q3进行配置和管理。
*
业务端口功能（SPF）
作用: 一将特定SNI规定的要求与公用承载通路相适配，以便核心功能进行处理；二选择有关信息，以便在AN系统管理功能中进行处理。 功能： 终结SNI。 将承载要求、时限管理和操作运行映射进核心功能组。 特定SNI所需要的协议映射。 SNI的测试和SPF的维护。 管理和控制。
韩国：1998年7月开始相关设备和技术的试验和测试，1999年7月正式开始宽带接入系统的建设和运营。韩国宽带接入技术选用ADSL技术，在全国已开通了400万线的ADSL设备，并拥有近400用户的规模。
美国:美国大西洋贝尔等多家公司计划投资500~600亿美元为美国的1000多万用户更新用户环路；Future Vision公司在新泽西州进行了包含MPEG-2、ATM和PON在内的网络建设，最终用户将达38000户。2000年，美国约有4000万家庭使用光纤接入网。
接入网第一章

接入网第一章

第三页，共二百零一页。
考核 方式 (kǎohé)
• 平时成绩+论文/考试 • 具体接入技术的应用背景、技术基础、
基本原理、关键技术、发展现状及趋势、 优缺点等。 • 论文包括基本技术原理、最新进展、横 纵向比较、自己观点等。 • 讲解、答疑、讨论
第四页，共二百零一页。
几个(jǐ ɡè)基本知识
第三十二页，共二百零一页。
在目前的电信网中，电话网是规模最大的电信网，其发 展已经历了一百多年。该网络的结构是以电话业务为传送对 象而设计的。因此，电话网是最适于话音信号传输的网络。
第三十三页，共二百零一页。
当然，电话网也可以作为一些非话业务的传送平台，但所传送的非话 业务必须与话音业务兼容。显然，对于非话业务，电话网并不是理想 的网络。而对于某些(mǒu xiē)业务（如视像）的传送，电话网则更是 无能为力。
进而实现“三网合一”。
第十二页，共二百零一页。
• 电信网是为众多用户服务的多个点到点的电信系 统的集合。它是将多个点到点的电信系统通过交 换设备或交叉连接(liánjiē)设备按一定的网络拓扑结 构集合在一起而构成的。
第十三页，共二百零一页。
传统网络
图1.1.3示出传统电信网的结构摸型。由图可知，构成传统电
• 1.2 接入网的分类 • 1.3 接入网提供的综合业务
第七页，共二百零一页。
1.1 接入网的基本概念
1.1.1 接入网的定义与定界
•1．接入网的定义
• 从整个电信网的角度，可以将全网划分为公用电信网和 用户驻地网（Customer Premises Network，CPN）两大块， 其中CPN属用户所有，故通常电信网指公用电信网部分。
接入网技术课程PPT课件

接入网技术课程PPT课件


2277
2021
1.5 网络融合
1.5.1 传统的网络（三网）
电话网 有线电视网 互联网
1.5.2 网络融合的必然和必要
2288
2021
1.5.1 传统的网络
传统的网络是指：
电话网、有线电视网、数据网
电话网
专为电话业务优化设计 点对点、双向、交互式、严格时延，电路交换，
3kHz模拟信号
连接用户终端到电话接入端局
由各种线缆及其附属设施构成 称为本地环路、用户线路
Local loop, Subscriber line
仅仅是一种专用设施
附属于电话网甚至附属于特定程控交换机
1177
2021
1.3.2 接入网概念的提出
英国电信首次提出接入网概念
英国电信BT（Britain telecommunication）
为一公里。
一台设备或 是一个网络
99
接入网
核心网
2021
1.1.3 接入网面临的问题
接入环境多样、差异极大
如何在不同环境下提供最佳接入方式？
不同接入用户接入需求差异大
如：个人用户和集团用户差异 如何量身定做提供个性化服务？
运营和接入管理是难题
如何有效控制用户的接入？ 如何保证用户信息的安全？
你能学到什么？
接入网的体系结构 主流接入网的技术原理 各种接入网的应用与发展 分析和组建接入网的基本技能
44
2021
接入网技术
第1章 绪论
5
2021
第1章 绪论
✓1.1 什么是接入网？ ✓1.2 接入网市场现状
1.3 接入网的产生
✓ 1.4 推动接入网发展的因素 ✓ 1.5 网络融合
接入网技术分析PPT课件

接入网技术分析PPT课件

• Z接口对应于UNI的模拟2线音频接口，可提供普通电话业务或模拟租用线 业务。随着接入网的数字化和业务类型的综合化，Z接口将逐渐被V接口 所代替。
• 为了适应接入网内的多种的多种传输媒质和业务类型，V接口经历了从V1 到V5接口的发展，V5接口是本地数字交换机数字用户的国际标准，它能 同时支持多种接入业务。
• 为适应对因特网接入的需求，各种DSL（数字用户线）技 术应运而生。最先出现的是N-ISDN，它使用2BIQ的线 路码，在一对双绞线上双工传送160kbit/s的码流，占用 80kHz的频带，传输距离达到6km，如果使用更新、功 能更强大的DSP，传输距离还可进一步增加。
• 为了适应新的形式和需要，出现了多种其它铜线宽带接 入技术，实现宽带接入。总结起来，目前流行的铜线接 入技术有以下几种：
第18页/共62页
第二节 V5接口
• V5接口是业务节点接口的一种，是专为接入网(AN) 的发展而提出的本地交换机(LE)与接入网之间的接 口。该接口不仅把交换机与接入设备之间模拟连接 改变为标准化的数字接口连接，解决了过去模拟连 接传输性能差、设备费用高、数字业务发展难的问 题，而且该接口具有很好的通用性，使接入网与交 换机之间能够采用一个自由连接的接口。
第14页/共62页
4．传送功能（TF）
传送功能的主要作用是为接入网中不同地点之间公用承载通路的 传送提供通道，同时也为所用传输媒质提供适配功能。具体包 括：
• 复用功能。 • 交叉连接功能（包括疏导和配置）。 • 管理功能。 • 物理媒质功能。
第15页/共62页
5．系统管理功能（SMF）
接入网（AN）系统管理功能对其它4个功能进行管理， 如配置、运行、维护等，同时也负责协调用户终端 （通过UNI）和业务节点（通过SNI）的操作功能。 具体包括：
通信原理与通信技术(第三版)第14章 接入网技术

通信原理与通信技术(第三版)第14章 接入网技术


第14章 接入网技术 图14－3 电信网组成示意图
第14章 接入网技术 从以上描述可以看出，接入网已经从功能和概念上替代 了传统的用户环路结构，成为电信网中的重要组成部分，其 技术发展必将给整个网络的发展带来巨大影响。接入网的投 资比重占整个电信网的50％左右，具有广阔的市场应用前景。 谁先建设好数字化、IP化和宽带化的接入网，率先为用户提 供丰富多彩的多媒体业务，谁就拥有了市场的主动权。因此， 目前世界上很多国家（包括中国在内）都投入了大量的人力
铜线接入网
高 比 特 率 数 字 用 户 线 (HDSL) 非 对 称 数 字 用 户 线 (ADSL)
甚 高 速 率 数 字 用 户 线 (VDSL)
第14章接入网技术表141接入网接入技术数字线对增容dpg高比特率数字用户线hdsl非对称数字用户线adsl铜线接入网甚高速率数字用户线vdsl光纤到路边fitc光纤到大楼ffib光纤接入网光纤到家f1th有线接入网混合光纤同轴电缆接入网微波一点多址drma固定蜂窝固定无绳直播卫星dbs多点多路分配业务mmds本地多点分配业务lmds固定无线接入网甚小型天线地球站vsat蜂窝移动通信无绳通信卫星移动通信无线寻呼无线接入网移动接入网集群调度fttchfc接入网综合接入网有线无线第14章接入网技术144接入技术1441铜线接入技术xdsl目前虽然电信网的主干网部分和一些局域网已基本实现了宽带化但直接与家庭用户相连的接入网部分大都还在使用窄带低速的话音频带modem与internet相连如v34标准的288kbs和v90标准的56kbs的pcmmodem虽然已有67kbs和112kbs的modem但是它们需要两对双绞铜线
第14章 接入网技术
（4）线路施工难度大，设备运行环境恶劣。 接入网的网络结构与用户所处的实际地形有关系，一般 线路沿街道敷设，敷设时经常需要在街道上挖掘管道，施工 难度较大。另外接入网的设备通常放置于室外，要经受自然 环境甚至人为的破坏，这对设备提出了更高的要求。据美国 贝尔通信研究中心估计，由于电子元器件和光元器件的性能 随温度按指数规律变化，因此接入网设备中的元器件性能恶 化的速度比一般设备快10倍，这就对元器件的性能和极限工 作温度提出了相当高的要求。
《接入网基础》课件

《接入网基础》课件

Wi-Fi是一种无线局域网接入技 术，可以实现高速无线数据传输 。
蓝牙技术
02
03
移动网络接入
蓝牙是一种短距离无线通信技术 ，可以实现设备之间的数据传输 。
移动网络接入是指通过手机网络 实现互联网接入的技术，包括2G 、3G、4G和5G等技术。
光纤接入技术
PON技术
PON是一种无源光网络接入技术，可以实现高速、大容量的数据传输。
PART 04
接入网安全
接入网安全概述
接入网安全定义
接入网安全是指通过采取一系列安全措施，确保接入网系统 中的数据、设备和网络的安全性、可用性和完整性。
接入网安全目标
保护接入网免受未经授权的访问、攻击和破坏，确保网络服 务的可用性和机密性，防止敏感信息的泄露和滥用。
接入网安全威胁
恶意攻击
包括拒绝服务攻击、网络钓鱼、恶意软件感染等，这些攻击旨在 破坏网络正常运行或窃取敏感信息。
2023 WORK SUMMARY
《接入网基础》ppt 课件
REPORTING
目录
• 接入网概述 • 接入网技术 • 接入网设备 • 接入网安全 • 接入网发展趋势
PART 01
接入网概述
接入网定义
接入网定义
接入网是用于连接用户终端设备和核 心网络之间的网络设施，提供传输、 复用、路由以及维护管理等功能的网 络。
PART 03
接入网设备
接入网设备概述
01
接入网设备是用于连接用户和核心网络的设备，提供
高速、可靠的数据传输服务。
02
接入网设备包括有线和无线设备，如DSLAM、光猫
、PON终端等。
03
接入网设备的主要功能是提供高速数据传输、语音通
第1章 接入网技术概述

第1章 接入网技术概述


1.1 接入网的基本概念
1.1.1 接入网的定义
用户驻地网 接入网
核心网
接入网
用户驻地网
从图1-1中可以看出，接入网位于用户驻地网和 核心网之间，它的主要任务是将用户可靠地接入到 核心网，向用户透明地提供各种电信业务。
1.1 接入网的基本概念
1.1.1 接入网的定义
1975年，英国电信（Britain Telecommunication， BT）在CCITT研讨会上首次提出了接入网组网的概念， 以降低接入段线路的投资，这种观点得到了电信专家 和学者们的认同，1979年CCITT以远端用户集线器 （Remote Subscriber Concentrator，RSC）命名这 类设备，并进行了框架性的描述，从此，接入网正式 诞生。
1.1 接入网的基本概念
1.1.2 接入网的发展简史：早期形成
1876年贝尔发明电话，至今有一百多年 历史了。 从那时开始，电话用户环路采用双绞线 作为传输介质，一直沿用到现在。 电话用户环路、局用主配线架和集中供 电电源，这些线路和设备标志着接入网开始形 成。
电信接入网常常被形象地称为“最后一公里”。 当初，这仅仅是指电话局连接到用户终端的各种线缆 及其附属设备，在电话通信网中，通常把这些线缆设 施称为用户线、本地环路等。长期以来，这些用户线 不仅只是电话网接入用户的专用设施，在相当长的一 段时期内甚至成为某些特定电话交换机的专用设施。 这种封闭的情况增加了维护的复杂性，增加了网络建 设和升级的成本，阻碍了技术的发展。
1.1 接入网的基本概念
1.1.4 接入网的功能结构
4. 传送功能（Transmission Function，TF） 传送功能为接入网中的不同地点之间的公共承载 通路提供传输通道，并进行所用传输介质的适配。其 主要功能包括： ① 复用功能 ② 交叉连接功能（包括疏导和配置） ③ 管理功能 ④ 物理媒介功能

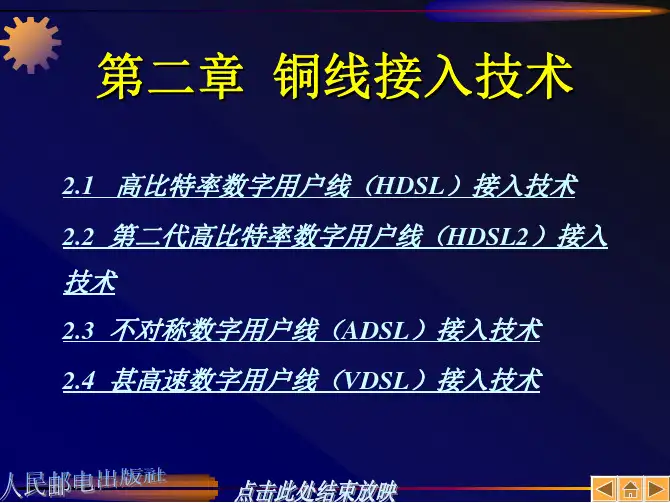

接入网技术教学配套课件张中荃第2章

接入网技术教学配套课件张中荃第2章

ETSI标准规定了两种版本的HDSL系统标准： 一种是使用三线对传输E1，每线对传输速率为 784kbit/s；另一种是使用两线对传输 E1，每线 对传输速率为1168kbit/s。
评价HDSL系统性能质量的主要指标 如下。
（ 1 ） 比 特 差 错 率 （ Bit Error
Ratio，BER）。
无载波幅度相位调制（CAP）码与PAM码 （2B1Q）是被选择的两种码型。
2.2.3 HDSL2中的 FDM和回
波抵消
有一些系统只是简单地把HDSL系统中2B1Q 收发器的波特率加倍，这种方案不能完全满足标 准规定的传输距离、性能和频谱兼容性要求。
回波抵消在频分复用（Frequency-Divsion Multiplexing，FDM）上更有效，这是一个技术 难题。
3．CAP码
CAP码是一种有冗余的无载波幅度相位调 制码。目前的CAP码系统可分为二维八状态码和 四维十六状态码两种。
二、回波抵消
回波抵消技术已经成功地应用在线对增容系 统中，它实现了在一对双绞线上进行ISDN BRA 双工传输。
三、码间干扰与均衡
由于用户线路的传输带宽限制和传输特性较 差，会使接收信号发生波形失真。
2.3 不对称数字用户线 （ADSL）接入技术
2.3.1 ADSL的提出
不对称数字用户线（Asymmetric Digital Subscriber Line，ADSL）是一种利用现有的传 统电话线路高速传输数字信息的技术。ADSL技 术是由 Bellcore的Joe Lechleder于20世纪80年代 末首先提出的。
（2）允许的传输距离。 （3）不出现误码条件下，系统能承
受的线路劣化程度。
2.1.4 HDSL的应用特点
接入网基础知识 PPT课件

接入网基础知识 PPT课件

接入网基础
1.1 接入网的基本概念 1.2 接入网的分类 1.3 接入网提供的接入业务
1.1 接入网的基本概念
1．接入网的定义
从整个电信网的角度，可以将全网划 分为公用电信网和用户驻地网两大块， 公用电信网又可划分为三部分，即：长 途网、中继网和接入网。
按照ITU-T 的定义，接入网（AN）是 由业务节点接口（SNI）和相关用户网络 接口（UNI）之间的一系列传送实体所 组成的，它是一个为传送电信业务提供 所需传送承载能力的实施系统。
3.接入网的主要功能
用户口功能（UPF） 业务口功能（SPF） 核心功能（CF） 传送功能（TF） AN系统管理功能（SMF）
图1 接入网功能结构
1) 用户口功能（UPF）
终结UNI功能 A/D转换和信令转换 UNI的激活/去激活 处理UNI承载通路/容量 UNI的测试和UPF的维护 管理和控制功能
2) 业务口功能（SPF）
终结SNI功能 将承载通路的需要和即时的管理以及操作 需要映射进核心功能 特定SNI所需要的协议映射 SNI的测试和SPF的维护 管理和控制功能
3) 核心功能（CF）
接入承载通路处理 承载通路集中 信令和分组信息复用 ATM传送承载通路的电路模拟 管理和控制功能
4) 传送功能（TF）
复用功能 交叉连接功能（包括疏导和配置） 管理功能 物理媒介功能
5) AN系统管理功能
配置和控制 指配协调 故障检测和指示 用户信息和性能数据收集 安全控制 协调UPF和SN的即时管理和操作功能 资源管理
4. 接入网的拓扑结构
网络的拓扑结构是指组成网络的物理 的或逻辑的布局形状和结构构成。

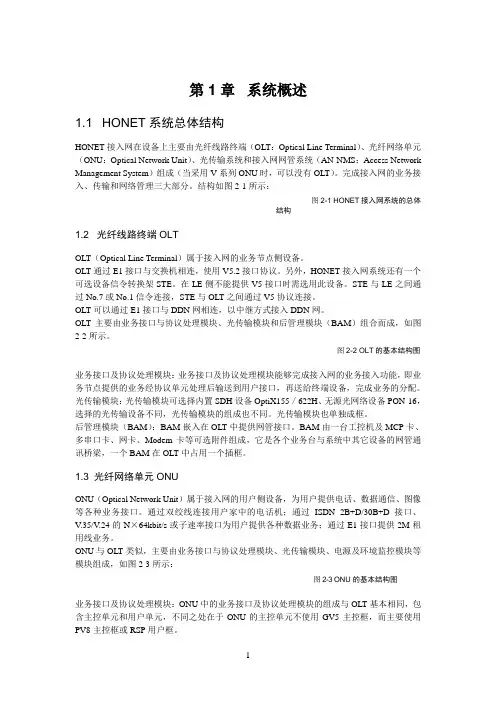

接入网讲课讲义

接入网讲课讲义

第1章系统概述1.1 HONET系统总体结构HONET接入网在设备上主要由光纤线路终端（OLT：Optical Line Terminal）、光纤网络单元（ONU：Optical Network Unit）、光传输系统和接入网网管系统（AN-NMS：Access Network Management System）组成（当采用V系列ONU时，可以没有OLT）。

完成接入网的业务接入、传输和网络管理三大部分。

结构如图2-1所示：图2-1 HONET接入网系统的总体结构1.2 光纤线路终端OLTOLT（Optical Line Terminal）属于接入网的业务节点侧设备。

OLT通过E1接口与交换机相连，使用V5.2接口协议。

另外，HONET接入网系统还有一个可选设备信令转换架STE。

在LE侧不能提供V5接口时需选用此设备。

STE与LE之间通过No.7或No.1信令连接，STE与OLT之间通过V5协议连接。

OLT可以通过E1接口与DDN网相连，以中继方式接入DDN网。

OLT主要由业务接口与协议处理模块、光传输模块和后管理模块（BAM）组合而成，如图2-2所示。

图2-2 OLT的基本结构图业务接口及协议处理模块：业务接口及协议处理模块能够完成接入网的业务接入功能，即业务节点提供的业务经协议单元处理后输送到用户接口，再送给终端设备，完成业务的分配。

光传输模块：光传输模块可选择内置SDH设备OptiX155／622H、无源光网络设备PON-16，选择的光传输设备不同，光传输模块的组成也不同。

光传输模块也单独成框。

后管理模块（BAM）：BAM嵌入在OLT中提供网管接口。

BAM由一台工控机及MCP卡、多串口卡、网卡、Modem卡等可选附件组成，它是各个业务台与系统中其它设备的网管通讯桥梁，一个BAM在OLT中占用一个插框。

1.3 光纤网络单元ONUONU（Optical Network Unit）属于接入网的用户侧设备，为用户提供电话、数据通信、图像等各种业务接口。

《接入网技术与应用》课件第1章


第1章 接入网概论
总之，尽管国际上的划分方法和叫法尚未完全统一，但本书 中的划分方法和叫法是前后统一的，即将市话端局以上的部 分称为核心网或转接网，而将市话端局以下至用户部分称为 (用户)接入网。鉴于交换机的远端模块和光纤用户环路设备、 带V5接口的接入网设备在技术和Байду номын сангаас备结构上的相似性，从 便于理解和维护的角度出发，将端局至用户之间的部分统称 为接入网，不再计较是否包含远端业务单元(Remote Service Unit, RSU)，也将其划入接入网的范围。
第1章 接入网概论 图1-2 接入网的界定
第1章 接入网概论
我们可以将接入网看做市话端局(CO)或远端交换模块 (RSU)与用户之间的部分，主要完成交叉连接、复用和传输 功能，一般不含交换功能。在历史上，这一部分被称为本地 网(Local Network)，意译为用户网，也有人称其为本地环路 或用户环路，其定义和范畴比较混乱，即便在ITU内部，不 同的研究组和出版物也往往有不同的定义。然而，多数国家 的所谓本地网概念采用的是ITU-T第13和第15研究组所采用 的划分方法，即指市话端局或远端交换单元(RSU)至用户终 端之间的部分，通常不含市话端局与RSU之间的部分。这一 划分原则为ITU-T G.902定义的接入网概念所确认，它适用 于所有的业务和技术。接入网独立于交换机，但并不限定于 电话网。本书将着重讨论电话网环境下的接入网，也将以相 当篇幅介绍其它非电话网环境下的接入网。
第1章 接入网概论
20世纪60年代出现的数字传输技术为接入网面貌的根本 改观提供了契机。在20世纪70年代，脉冲编码调制(Pulse Code Modulation, PCM)技术进入实用化，但当时一次群速率 (2 Mb/s)的经济传输距离大约为20～25 km，仍不适用于接入 网。

《接入网技术》PPT课件



第05章 接入网技术
5.4.2 HFC网络接入设备
每个家庭在接入时要安装一个用户接口盒，该 盒提供3种连接：
①.使用同轴电缆连接到机顶盒，然后接电视机； ②.使用双绞线接到电话线； ③.使用电缆调制解调器连接到计算机；
第05章 接入网技术
5.4.3 HFC网络接入逻辑结构

HFC网络结构为树型或者总线型，主干网采用光纤传输，从光节点 到用户终端采用同轴电缆，整个光节点内部网可提供的带宽由光节 点内的所有用户共享，如下图所示。

xDSL技术又可分为IDSL、HDSL、SDSL、VDSL以及ADSL。
第05章 接入网技术
5.3 xDSL和ADSL

ADSL是非对称数字用户线，它的下行速率可达1.5 Mbps~8Mbps， 上行速率可达16 Kbps ~640Kbps，下图为ADSL接入网络结构图 。
第05章 接入网技术
第05章 入网技术
5.6 宽带无线接入
5.6.1
无线接入设备
5.6.2
无线接入逻辑结构
第05章 接入网技术
5.6.1 无线接入设备

无线接入设备主要包括：无线接入点AP和无线网卡。
无线AP如下图所示。其主要作用有两个： (1) 作为无线局域网的中心点，供其它装有无线网卡的计算机通过 它接入该无线局域网 (2) 为有线局域网络提供长距离无线连接，或者为小型无线局域网 络提供长距离有线连接，从而达到延伸网路范围的目的。
网络与网络通信。

SLIP协议的不足。
第05章 接入网技术
5.2.1 SLIP和PPP协议
PPP协议是由SLIP协议扩充而来的，其实现方式比SLIP协议要 优越得多。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

接入承载能力要求 系统管理 接入承载处理功能 电路层（CL） 通道层（TP） 传输媒质层（TM） 层管理
图1.3
接入网的通用协议参考模型
接入网的重要特征：
（1）对于所接入的业务提供承载能力，实现业务的 透明传送。 （2）对用户信令是透明的，除了一些用户信令格式 转换外，信令和业务处理的功能依然在业务节点中。 （3）其引入不应限制现有的各种接入类型和业务， 接入网应通过有限个标准化的接口与业务节点相连。 （4）有独立于业务节点的网络管理系统，该网管系 统通过标准化接口连接电信管理网（TMN），TMN 实施对接入网的操作、维护和管理。
接入网的功能更加强大； 接入网独立于业务节点的网管系统； 接入网的服务范围可以远远大于用户环路系统； 可适应用户变化无常的业务需求。
三、接入网的特点
（1）业务量密度低 （2）缺乏规模经济，成本高 （3）成本差异大 （4）运行环境恶劣 （5）技术变化慢 （6）成本与业务量无关
1.1.2 接入网的功能结构
二、接入网主要功能
通俗地看，接入网可以认为是网路侧V（或Z） 参考点与用户侧T（或Z）参考点之间的机线设施 的总和，其主要功能是复用、交叉连接和传输， 一般不含交换功能（或含有限交换功能），而且 应独立于交换机。
主要功能：
用户口功能（User Port Function，UPF）
业务口功能（Service Port Function，SPF） 核心功能（Core Function，CF） 传送功能（Transfort Function，TF） AN系统管理功能（System Management Function，SMF）。
③Q3接口 在接入网中， Q3接口是电信管理网 与接入 网各个部分相连的标准接口。 在众 多接口中接 入网通过Q3接口与电信管理网 相连来实施电信 管理网对接入网的管理与 协调，从而提高用户 所需的接入类型和承 载能力。
LAN
ADSL Modem
PSTN
V5.2
UNI
ONU1 OLT
电话
ATM
ATM 155/622 FE/GE
V3：一次群速率接口（30B+D）
V4：提供多个ISDN的接入
V5接口—标准化程度高，适 用范围广，支持多种类型用 户接入的新型数字接口。
1.1.1 接入网的定义与定界
思考？
什么是接入网？ 接入网与电信网的关系？ 接入网与V5接口的关系？
什么是电信网？
电信网是为众多用户服务的 多个点到点的电信系统集合，它 是将多个点到点的电信系统通过 交换系统按一定网络拓扑结构集 合在一起而构成。
UNI
Internet
ONU2 AP
SNI
UNI
电话 电话
典型接入网举例
PDA/计算机 PDA/计算机
二、典型的铜线接入系统（用户环路）
NI
灵活点 交接箱 配线 电缆 配线点 分线盒 NI 引入线 用 户 用 户
分路点 端局
馈线 电缆
典型的铜线接入网系统
用户环路与接入网的比较：
用户环路与接入网联系： 业务透明； 信令透明。 用户环路与接入网区别：
一、传统电信网的划分： 长途网 公用电信网
市话中继网
农话网
电信网专用网Fra bibliotek用户网核心网-电信网
长途网 中继网
接入网
UNI SNI SNI UNI
用户驻 地网
接入 网
核心 网
接入 网
用户驻 地网
图1.1 电信网的基本组成
1、接入网的定义
接入网（AN）是由业务节点接口（Service Node Interface，SNI）和相关用户网络接口 （User Network Interface，UNI）之间的一系列 传送实体（诸如线路设施和传输设施）所组成的、 为传送电信业务提供所需传送承载能力的实施系 统，可以经由Q 3接口进行配置和管理。
电信管理网 （TMN）
Q3
Q3
业务节点 用户网络 接口SNI 用户终端或 接口UNI 用户驻地网 接入网（AN） 业务节点（SN） （CPN）
图1.2
接入网的定界
接入网的接口
①用户—网络接口UNI 位于用户侧，原则上用户端口功能仅与一个SNI 通过指配功能建立固定联系，采用ATM方式的单个
UNI可以支持多种逻辑接入，其中每种逻辑接入经
通俗地看，接入网可以认为是网 路侧V（或Z）参考点与用户侧T（或Z） 参考点之间的机线设施的总和，其主 要功能是复用、交叉连接和传输，一 般不含交换功能（或含有限交换功 能），而且应独立于交换机。
2、接入网的定界
接入网所覆盖的范围可由三个接口来定界， 即网络侧经由 SNI 与业务节点（ SN ）相连， 用户侧经由 UNI 与用户相连，管理方面则经 Q3 接口与电信管理网（TMN）相连。
教材其余课件及动画素材请查阅在线教务辅导网 在线教务辅导网：
QQ:349134187 或者直接输入下面地址：

第一章 接入网技术
第一章 接入网概述
1.1 接入网的基本概念
1.2 接入网的分类
由一个SNI连至不同的SN；共享式UNI是指一个UNI
可以支持多个业务节点，实现多个逻辑接入。
②业务节点接口SNI
业务节点的概念：能够独立提供某种电信业务的 实体（设备和模块），即可以提供各种交换类型、半 永久或永久连接型电信业务的网元。
业务节点的类型： 仅支持一种专用接入类型。 支持多种接入类型，但每种接入类型支持相同的 接入承载能力。 支持多种接入类型，但每种接入类型支持不同的 接入承载能力。
一、通用协议参考模型 以ITU-T建议G.803的分层模型为基础的，划 分为电路层（Circuit Layer，CL）、传输通道层 （Transmission Path layer，TP） 和 传输媒质层 （Transmission Media layer，TM），其中TM又 可以进一步划分为段层和物理媒质层。 通用协议参考模型可以用图1.3来描述。
1.3 接入网提供的综合接入业务
1.1
接入网的基本概念
1.1.1 接入网的定义与定界 1.1.2 接入网的功能结构 1.1.3 接入网的拓扑结构
接入网产生背景：
1975年英国电信首次提出接入网概念。 80年代初，原CCITT提出了V数字接口建议。
V1：基本速率接口（2B+D）
V2：以PCM帧结构提供远端用户设备与母局 之间的连接
