PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。

2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。

3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。

现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。

4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。

用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。

重点敲击线条转弯处、搭接处。

天冷时，可以好用取暖器使表面加温以加强粘连效果。

张贴好后就可以进行腐蚀。

5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。

制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。

取一块与图纸大小相当的光敏板，撕去爱护膜。

用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。

操作娴熟后，可制出精度达0.1mm的走线。

目前市售的“预涂布感光敷铜板”价格还比较高。

6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。

印刷电路板（PCB）的制作工艺流程1.设计和原理图绘制：首先进行PCB电路板的设计，绘制出相应的原理图。

在原理图中标注电子元件的符号和相应的连接线路。

2.PCB布局设计：在PCB设计软件中进行PCB布局设计，即将电子元件的位置和连接关系布局在PCB板上。

布局设计要注意元件之间的距离和电路的稳定性，以及电路板的最佳尺寸。

3.简化原理图：将原理图简化成PCB制作时所需的简化图形。

对于大规模电路板制作，原理图中的元件可能会很多，为了方便制作，需要将原理图简化。

4.制作PCB图形：依照布局设计和简化原理图，使用PCB制作软件制作出相应的PCB图形。

PCB图形包括电路板的轨道、焊盘、孔洞等。

5. PCB图形转化：将PCB图形转化为工厂所需的Gerber文件格式，以便于后续制作。

6.制作PCB板材：将制作好的PCB图形文件导入PCB板材生产设备，采用化学法或机械剥离法进行PCB板材的制作，包括涂布、光刻、腐蚀等工序。

制作出带有铜层的PCB板材。

7.穿孔：将PCB板材放入穿孔机中，进行孔洞的加工。

孔洞用于安装元件和实现电路的连接。

8.去除残留铜：使用蚀刻剂或蚀刻机将不需要的铜层去除，保留所需的电路路径。

9.光绘：在PCB板材上进行光绘刻蚀，通过光刻技术，将不需要的金属层去除，形成所需的电路图案。

10.阻焊覆盖：为了保护电路板并提高焊点的电气性能，使用阻焊油或阻焊膜覆盖在电路板上，覆盖不需要焊接的区域。

11.丝印标记：使用丝印机在电路板上进行标记，包括电路板的编号、元件名称、方向等。

12.组件安装：将电子元件按照布局设计的要求，逐个安装在PCB板上，使用焊接技术进行固定。

13.非焊接部分：安装不需要焊接的元件，如电池槽、按键开关等。

14.制作测试夹具：制作出测试夹具，用于对PCB电路板进行功能测试和质量检验。

15.轨道测试：在制作好的PCB电路板上进行轨道测试，检测电路的通断和连接情况。

16.完善和修复：对于测试中发现的问题进行修复和完善，确保PCB电路板的正常工作。

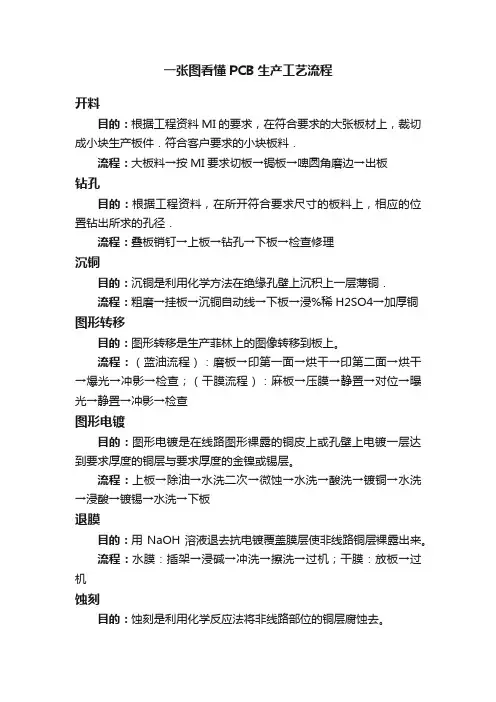

一张图看懂PCB生产工艺流程开料目的：根据工程资料MI的要求，在符合要求的大张板材上，裁切成小块生产板件．符合客户要求的小块板料．流程：大板料→按MI要求切板→锔板→啤圆角磨边→出板钻孔目的：根据工程资料，在所开符合要求尺寸的板料上，相应的位置钻出所求的孔径．流程：叠板销钉→上板→钻孔→下板→检查修理沉铜目的：沉铜是利用化学方法在绝缘孔壁上沉积上一层薄铜．流程：粗磨→挂板→沉铜自动线→下板→浸%稀H2SO4→加厚铜图形转移目的：图形转移是生产菲林上的图像转移到板上。
