2019年全国大学生电子设计竞赛试题参赛注意事项（1）8月7日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。
（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。
（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

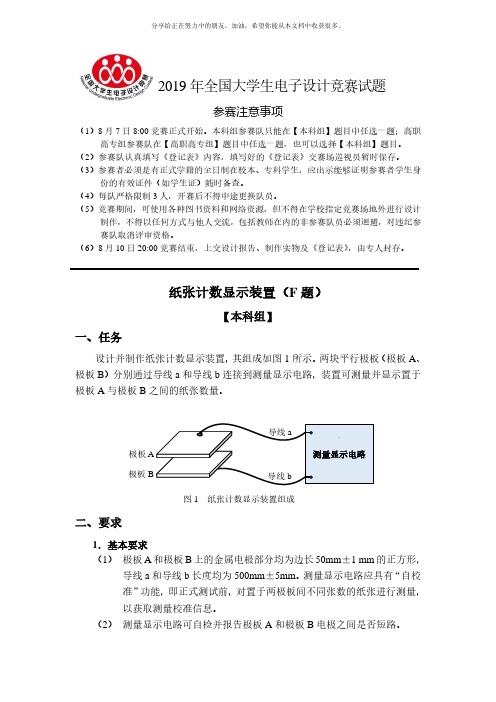

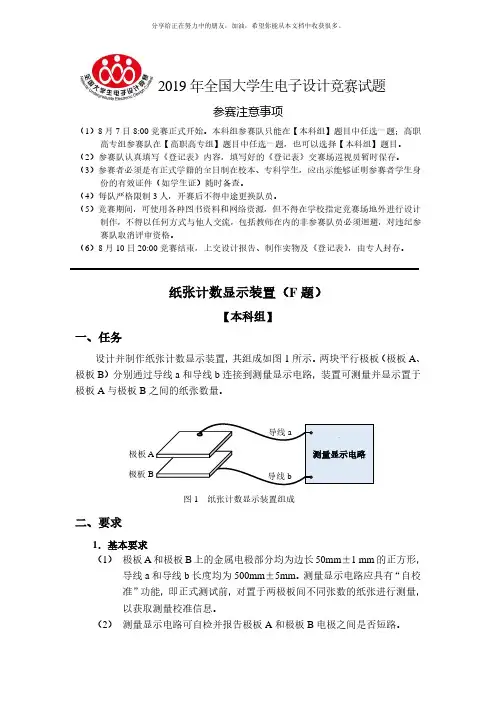

纸张计数显示装置（F 题）【本科组】一、任务设计并制作纸张计数显示装置，其组成如图1所示。
两块平行极板（极板A 、极板B ）分别通过导线a 和导线b 连接到测量显示电路，装置可测量并显示置于极板A 与极板B 之间的纸张数量。
二、要求1．基本要求（1） 极板A 和极板B 上的金属电极部分均为边长50mm ±1 mm 的正方形，导线a 和导线b 长度均为500mm ±5mm 。
测量显示电路应具有“自校准”功能，即正式测试前，对置于两极板间不同张数的纸张进行测量，以获取测量校准信息。
（2） 测量显示电路可自检并报告极板A 和极板B 电极之间是否短路。
极板极板（3）测量置于两极板之间1~10张不等的给定纸张数。
每次在极板间放入被测纸张并固定后，一键启动测量，显示被测纸张数并发出一声蜂鸣。
每次测量从按下同一测量启动键到发出蜂鸣的时间不得超过5秒钟，在此期间对测量装置不得有任何人工干预。
2．发挥部分（1）极板、导线均不变，测量置于两极板之间15~30张不等的给定纸张数。
对测量启动键、显示蜂鸣、测量时间、不得人工干预等有关要求同“基本要求(3)”。
2019年全国大学生电子设计竞赛试题参赛注意事项（1）8月7日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。
（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。
（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

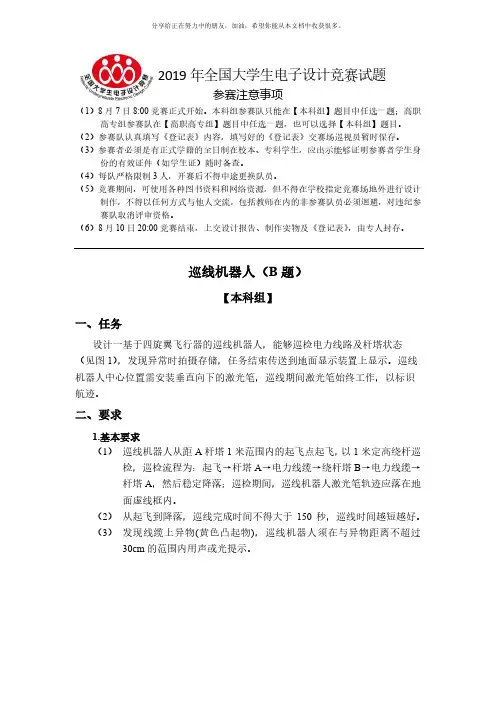

巡线机器人（B题）【本科组】一、任务设计一基于四旋翼飞行器的巡线机器人，能够巡检电力线路及杆塔状态（见图1），发现异常时拍摄存储，任务结束传送到地面显示装置上显示。
巡线机器人中心位置需安装垂直向下的激光笔，巡线期间激光笔始终工作，以标识航迹。
二、要求1.基本要求（1）巡线机器人从距A杆塔1米范围内的起飞点起飞，以1米定高绕杆巡检，巡检流程为：起飞→杆塔A→电力线缆→绕杆塔B→电力线缆→杆塔A，然后稳定降落；巡检期间，巡线机器人激光笔轨迹应落在地面虚线框内。
（2）从起飞到降落，巡线完成时间不得大于150秒，巡线时间越短越好。
（3）发现线缆上异物(黄色凸起物)，巡线机器人须在与异物距离不超过30cm的范围内用声或光提示。
图1 杆塔与线缆示意图图2 杆塔B二维码示意2.发挥部分（1）拍摄所发现线缆异物上的条形码图片存储到SD卡，巡检结束后在显示装置上清晰显示，并能用手机识别此条形码内容。
（2）发现并拍摄杆塔B上的二维码图片存储到SD卡，巡检结束后在显示装置上清晰显示，并能用手机识别此二维码内容。
（3）拍摄每张条形码、二维码图片存储的照片数不得超过3张。
2019年全国大学生电子设计竞赛试题参赛注意事项（1）8月7日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。
（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。
（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

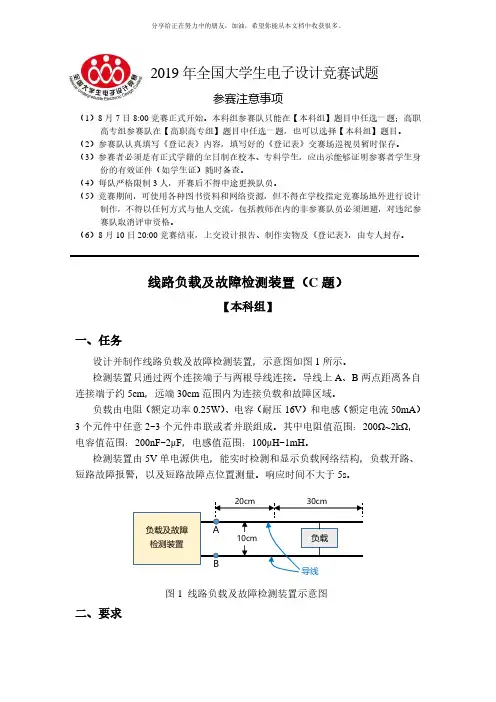

线路负载及故障检测装置（C 题）【本科组】一、任务设计并制作线路负载及故障检测装置，示意图如图1所示。
检测装置只通过两个连接端子与两根导线连接。
导线上A 、B 两点距离各自连接端子约5cm ，远端30cm 范围内为连接负载和故障区域。
负载由电阻（额定功率0.25W ）、电容（耐压16V ）和电感（额定电流50mA ）3个元件中任意2~3个元件串联或者并联组成。
其中电阻值范围：200Ω~2kΩ，电容值范围：200nF~2μF ，电感值范围：100μH~1mH 。
检测装置由5V 单电源供电，能实时检测和显示负载网络结构，负载开路、短路故障报警，以及短路故障点位置测量。
响应时间不大于5s 。
图1 线路负载及故障检测装置示意图二、要求1．基本要求（1）具有负载开路和短路故障分别指示的报警功能。
（2）测试现场给出电阻、电容和电感3个元件，分别测量每个元件值并稳定显示，相对误差的绝对值不大于5%。
每个元件测量时间不大于5s。
（3）可检测由给定电阻、电容和电感3个元件中，任意2~3个元件串联或者并联组成负载的网络结构。
2．发挥部分两根导线上的短路故障点与各自的A点或B点距离相等。
2019年全国大学生电子设计竞赛试题参赛注意事项（1）8月7日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。
（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。
（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

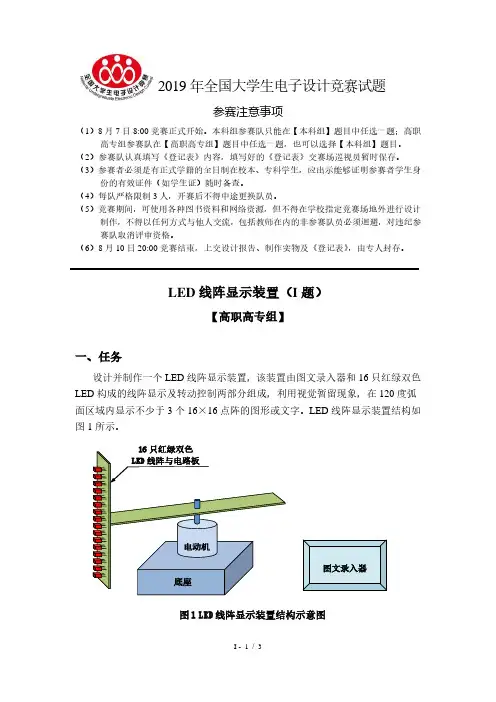

LED 线阵显示装置（I题）【高职高专组】一、任务设计并制作一个LED线阵显示装置，该装置由图文录入器和16只红绿双色LED构成的线阵显示及转动控制两部分组成，利用视觉暂留现象，在120度弧面区域内显示不少于3个16×16点阵的图形或文字。
LED线阵显示装置结构如图1所示。
16只红绿双色LED线阵与电路板电动机图文录入器底座图1 LED线阵显示装置结构示意图二、要求1. 基本要求（1）当电动机转动后，在LED任意指定行上稳定显示两条水平线（单一颜色）。
（2）从LED最上和最下端一行开始，控制两条水平亮线向中间做上下往复运动。
（3）固定显示2个独立全亮的16×16点阵图形，图形间隔为4个点阵点距离。
（4）对（3）要求的显示图形在水平方向上进行宽窄变换循环显示，宽窄变化不小于两个点阵点的距离，变化不少于5次。
2. 发挥部分（1）设计制作具有显示与回放功能的图文录入器，5分钟内录入3张如图2所示格式的图文卡信息，录入方式不限制，按录入顺序回放显示。
（2）将录入的图文信息传输到LED线阵显示装置上，按输入顺序在120度弧面区域内同时显示（每幅图形之间应留3个点阵点的间隔），传输形式不限。

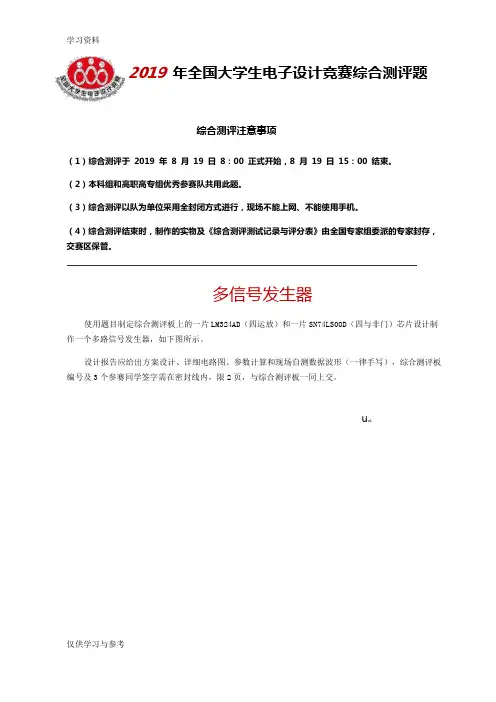

2019年全国大学生电子设计竞赛综合测评题综合测评注意事项（1）综合测评于2019 年8 月19 日8：00 正式开始，8 月19 日15：00 结束。
（2）本科组和高职高专组优秀参赛队共用此题。
（3）综合测评以队为单位采用全封闭方式进行，现场不能上网、不能使用手机。
（4）综合测评结束时，制作的实物及《综合测评测试记录与评分表》由全国专家组委派的专家封存，交赛区保管。
多信号发生器使用题目制定综合测评板上的一片LM324AD（四运放）和一片SN74LS00D（四与非门）芯片设计制作一个多路信号发生器，如下图所示。
设计报告应给出方案设计、详细电路图、参数计算和现场自测数据波形（一律手写），综合测评板编号及3个参赛同学签字需在密封线内，限2页，与综合测评板一同上交。
u o1U o1————方波U o2————占空比连续可调窄脉冲U o3————正弦波U o4————余弦波一．约束条件1.一片SN74L.S0OD四与非门芯片（综合测评板上自带）;2. 一片LM324AD四运算放大器芯片（综合测评板上自带）;3.赛区提供固定电阻、固定电容、可变电阻元件（数量不限、参数不限）;4.赛区提供直流电源。
二．设计任务及指标要求利用综合测评板和若干电阻、电容元件，设计制作电路产生下列四路信号:1.频率为19kHz~2IkHz连续可调的方波脉冲信号，幅度不小于3.2V;2.与方波同频率的正弦波信号，输出电压失真度不大于5%，峰-峰值(Vpp)不小于1V;3.与方波同频率占空比5%~15%连续可调的窄脉冲信号，幅度不小于3.2V;4.与正弦波正交的余弦波信号，相位误差不大于5°，输出电压峰-峰值(Vpp)不小于1V。
各路信号输出必须引至测评板的标注位置并均需接1kΩ负载电阻(R L),要求在引线贴上所属输出信号的标签，便于测试。
三．说明1.综合测评应在模电或数电实验室进行，实验室提供常规仪器仪表和工具；2. SN74LS00D和LM324AD芯片使用说明书随综合测评板并提供；3.参赛队应在理论设计基础上进行实验调试，理论设计占一定分值，各部分分数（包括理论设计）分配为：方波占10分、正弦波占8分、窄脉冲占6分、正交的余弦波占6分；4.不允许在测评板上增加使用IC芯片，如果增加芯片则按0分记；5.原则上不允许在测评板上增加使用BJT、FET和二极管，如果增加则按3分/只扣分；6.原则上不允许参赛队更换测评板，如果损坏测评板只可更换一次并扣10分；7.各路信号测试应在电路互联且加负载情况下进行，单独模块测试相应得分减半；8.本科组只允许使用单一+5V电源，增加使用直流电源的扣除10分。
参赛注意事项（1）8月7日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。
（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。
（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

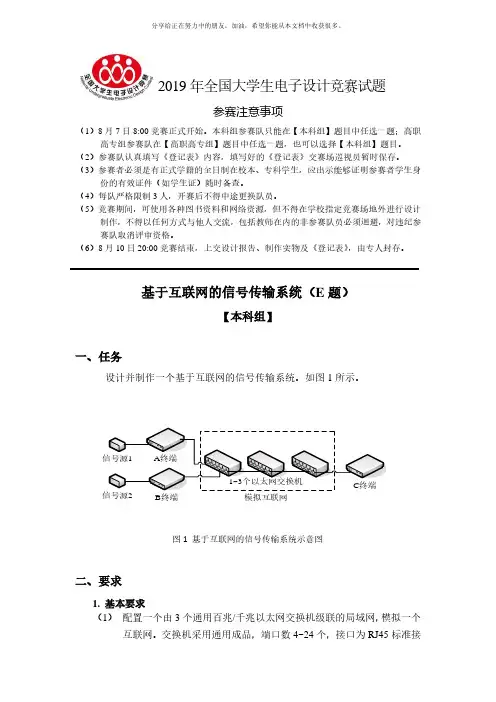

基于互联网的信号传输系统（E题）【本科组】一、任务设计并制作一个基于互联网的信号传输系统。
如图1所示。
B终端模拟互联网图1 基于互联网的信号传输系统示意图二、要求1. 基本要求（1）配置一个由3个通用百兆/千兆以太网交换机级联的局域网，模拟一个互联网。
交换机采用通用成品，端口数4~24个，接口为RJ45标准接口，采用1米网线连接，级联个数及端口可任意变换。
交换机采用通用默认配置，并可以被测试现场提供的通用交换机替换。
（2）制作三个网络终端A、B和C。
A和B两个终端用于信号的采集，C 终端用于信号的再生输出。
网络终端IP地址自定。
A和B两个终端可以独立实时采集两路不相关的周期性任意波信号，其采样率不低于10MS/s，采样位数不低于8位。
被采集信号为交流信号，峰峰值范围为1V~5V。
信号源1和2采用两台成品任意波信号发生器，无需制作。
在C终端可以通过手动设置选择，再生A或B终端采集的信号。
C终端信号输出端输出电阻和负载均为50欧姆。
负载电阻需裸露便于观察测量。
（3）C终端再生信号与采集端被采信号相比，波形无明显失真。
其幅度相对误差的绝对值不大于5%，周期相对误差的绝对值不大于10%。
参赛注意事项（1）8月7日8:00竞赛正式开始。
本科组参赛队只能在【本科组】题目中任选一题；高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。
（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。
（3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。
（4）每队严格限制3人，开赛后不得中途更换队员。
（5）竞赛期间，可使用各种图书资料和网络资源，但不得在学校指定竞赛场地外进行设计制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。
（6）8月10日20:00竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。

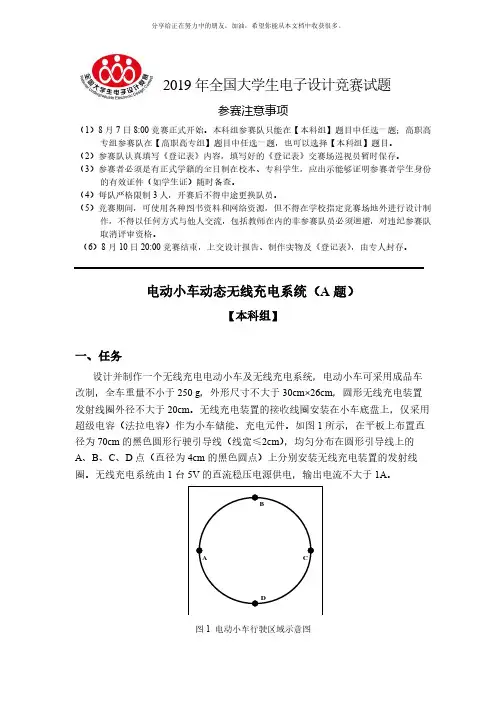

电动小车动态无线充电系统（A题）【本科组】一、任务设计并制作一个无线充电电动小车及无线充电系统，电动小车可采用成品车改制，全车重量不小于250 g，外形尺寸不大于30cm×26cm，圆形无线充电装置发射线圈外径不大于20cm。
无线充电装置的接收线圈安装在小车底盘上，仅采用超级电容（法拉电容）作为小车储能、充电元件。
如图1所示，在平板上布置直径为70cm的黑色圆形行驶引导线（线宽≤2cm），均匀分布在圆形引导线上的A、B、C、D点（直径为4cm的黑色圆点）上分别安装无线充电装置的发射线圈。
无线充电系统由1台5V的直流稳压电源供电，输出电流不大于1A。
图1 电动小车行驶区域示意图二、要求1. 基本要求（1）小车能通过声或光显示是否处在充电状态。
（2）小车放置在A点，接通电源充电，60秒时断开电源，小车检测到发射线圈停止工作自行起动，沿引导线行驶至B点并自动停车。
（3）小车放置在A点，接通电源充电，60秒时断开电源，小车检测到发射线圈停止工作自行起动，沿引导线行驶直至停车（行驶期间，4个发射线圈均不工作），测量小车行驶距离L1，L1越大越好。
2. 发挥部分（1）小车放置在A点，接通电源充电并开始计时；60秒时，小车自行起动（小车超过60秒起动按超时时间扣分），沿引导线单向不停顿行驶直至停车（沿途由4个发射线圈轮流动态充电）；180秒时，如小车仍在行驶，则断开电源，直至停车。

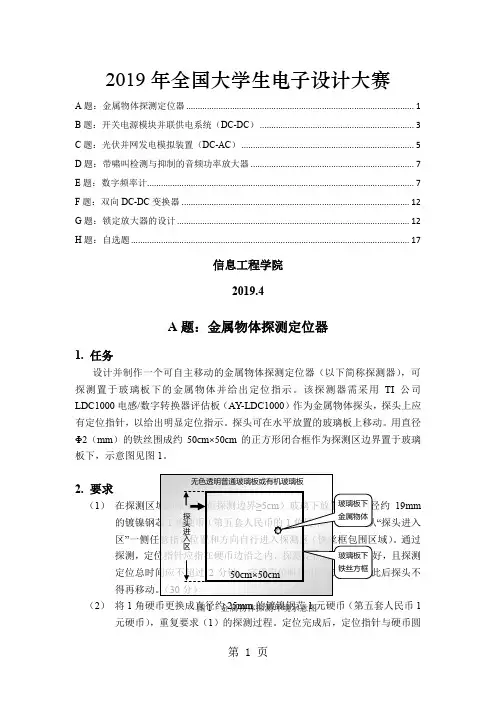

2019年全国大学生电子设计大赛A题：金属物体探测定位器 (1)B题：开关电源模块并联供电系统（DC-DC） (3)C题：光伏并网发电模拟装置（DC-AC） (5)D题：带啸叫检测与抑制的音频功率放大器 (7)E题：数字频率计 (7)F题：双向DC-DC变换器 (12)G题：锁定放大器的设计 (12)H题：自选题 (17)信息工程学院2019.4A题：金属物体探测定位器1.任务LDC1000电感/有定位指针，Φ2（mm板下，示意图见图（1）区”探测，（2）将1元硬币）心之间的定位误差应控制在5mm以；探测定位速度越快越好，探测定位总时间不应超过2分钟。
完成定位时给出声-光指示，此后探头不得再移动。
（30分）（3）将硬币改为自制圆铁环（用Φ2铁丝绕制），铁环外直径4cm。
重复要求（1）的探测过程，应使定位指针尽可能指向铁环圆心，定位误差应控制在5mm以内；完成定位时给出声-光指示，此后探头不得再移动，探测定位总时间应不超过3分钟。
（30分）（4）其他自主发挥功能。
（10分）（5）3.说明（1）金属物体探测定位装置探头采用AY-LDC1000板（由TI公司提供），可直接用AY-LDC1000板上的覆铜线圈，也可自制线圈；不得安装其他传感与摄像装置。
探测开始后，不得手动或遥控探测器。
（2）玻璃板可采用普通无色玻璃（玻璃边沿需贴上胶带以防划伤），也可用无色透明有机玻璃板；玻璃板长宽尺寸应大于50cm、厚度约3mm。
（3）探头从“探头进入区”一侧进入时探头的起始位置和摆放方向，以及探测区域内的被测金属物体摆放位置均由测试专家在现场指定。
B题：开关电源模块并联供电系统（DC-DC）一、任务设计并制作一个由两个额定输出功率均为16W的8VDC/DC模块构成的并联供电系统（见图1）。
图1 两个DC/DC 模块并联供电系统主电路示意图二、要求1.基本要求（1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压UO=8.0±0.4V。
2019年全国大学生电子设计竞赛简易电路特性测试仪（D题）2019年8月7日摘要本系统以STM32为核心控制芯片，通过单片机对信号产生模块、电子开关模块、AD采样模块等控制，实现对放大器电路的相关电路特性的测量。
信号产生模块利用DDS技术，选用成熟稳定的DDS模块AD9851产生信号波形，通过单片机技术采样和处理电路相关参数，且在被测放大器电路前后级进行阻抗隔离。
系统可自动完成相应功能，并且在oled中显示结果。
关键字：STM32；DDS技术；单片机技术；阻抗隔离目录1系统方案 (1)1.1主要模块的论证与选择 (1)1.2系统组成及实现方法 (2)2系统分析与计算 (2)2.1系统理论分析...........................................................................错误！未定义书签。
2.2误差分析 (5)3电路与程序设计 (6)3.1主要电路的设计 (6)3.2程序的设计 (6)4测试结果 (7)4.1测试条件与仪器 (7)4.2测试结果及分析 (7)简易电路特性测试仪（D题）【本科组】1系统方案由题意，使该电路测试仪能满足题目所要求的相应功能，结合题目的精度要求，本系统由信号产生模块、液晶显示模块、键盘输入模块、A/D采集模块、辅助电源模块和单片机控制模块等组成。
1.1主要模块的论证与选择1.信号产生模块方案一：采用正弦波振荡电路。
使用振荡电路产生正弦波电路较简单，满足一定的参数条件即可起振，但缺点是很难稳定输出波形，另外输出正弦波形失真较大、频率有限。
方案二：采用先进的DDS技术。
利用DDS专用芯片产生信号，可根据需求对芯片编程控制设计出任意的信号波形，具有频率分辨率高、转换速度高、信号纯度高、输出波形无电流脉冲叠加等优势。
在对题目进行仔细分析后，DDS模块最高可产生100MHz 的信号且实现容易，可满足题目要求的上限频率范围，提高可靠性，符合产品设计的思路。
附件1. 2019年大学生电子设计大赛校内赛赛题A题：降压型直流开关稳压电源1．任务以TI公司的降压控制器LM5117芯片和CSD18532KCS MOS场效应管为核心器件，设计并制作一个降压型直流开关稳压电源。
额定输入直流电压为时，额定输出直流电压为，输出电流最大值为。
测试电路可参考图1。
LR图1 电源测试连接图2．要求（1）额定输入电压下，输出电压偏差：；（10分）（2）额定输入电压下，最大输出电流：；（10分）（3）输出噪声纹波电压峰峰值：；（10分）（4）从满载变到轻载时，负载调整率：；（10分）（5）变化到17.6V和13.6V，电压调整率：（10分）（6）效率；（15分）（7）具有过流保护功能，动作电流；（10分）（8）电源具有负载识别功能。
增加1个2端子端口，端口可外接电阻R(1kΩ-10kΩ)作为负载识别端口，参考图1。
电源根据通过测量端口识别电阻R的阻值，确定输出电压，；（10分）（9）尽量减轻电源重量，使电源不含负载的重量。
（15分）（10）设计报告（20分）3．说明（1）该开关稳压电源不得采用成品模块制作。
（2）稳压电源若含其它控制、测量电路都只能由端口供电，不得增加其他辅助电源。
（3）要求电源输出电压精确稳定，或，作品不参与测试。
B 题：物品分拣搬送装置1．任务在一个以木条（截面不大于3cm×4cm ，木质本色）围成的100cm×150cm 的A 区域内，散落着边长均为4cm 的正方体。
设计一自动物体搬运系统，能够快速将这些正方体移至指定区域。
A 区域的颜色为白色，B 区域为黑色，C 区域为红色。
2．要求（1） 在A 区域内任意放置了12只黑色正方体，以最快的速度将这些正方体移送到B区域，完成时间不得超过180秒； （24分） （2） 将A 区域的12只黑色正方体以最快的速度移送到红色C 区域；完成时间不得超过180秒； （26分） （3） A 区域12只正方体中有桔黄色与黑色两种颜色，以最快的速度将桔黄色正方体移送到红色C 区域； （20分） （4） 将A 区域中的正方体改为乒乓球，仍然有桔黄与黑色两种颜色，以最快的速度将桔黄色乒乓球移送到红色C 区域； （25分） （5） 其他。
1 正弦波功率输出装置一、任务设计并制作一个正弦波功率输出装置。
二、要求1、基本要求①输入为单相市电；②输出频率范围为20Hz～100Hz的交流电，输出电压有效值为36V，负载为阻性负载；③输出电压波形应尽量接近正弦波，用示波器观察无明显失真；④当输入电压为198V～242V，负载电流有效值为0.1～2A时，输出电压有效值应保持在36V，误差的绝对值小于5%；⑤具有过流保护(输出电流有效值大于3A时动作)，保护时自动切断输入交流电源。
2、发挥部分①当输入电压为198V～242V，负载电流有效值为0.5～3A时，输出电压有效值应保持在36V，误差的绝对值小于1%；②设计制作具有测量、显示该装置输出电压、电流、频率和功率的电路，测量误差的绝对值小于5%；③其它。
2 程控交流电压源1、基本要求（1）单、三相电压均可独立可调，每相输出电压30-150V程控连续可调，步进1V；（2）输出频率200-800Hz程控连续可调，步进1Hz；（3）每相输出功率不小于10W；（4）输出电压精度：±0.5V，输出频率精度：±1Hz；（5）波形失真度：<1%；（6）显示电压、频率精确到小数点后一位；（7）通讯方式自选。
2、发挥部分（1）三相交流程控电压源输出电压范围：5V-180V；（2）三相交流程控电压源每相输出功率：不小于20W；（3）三相交流程控电压源输出电压精度：±0.1V；（4）其它。
3 智能搬运小车一、设计任务设计并制作一个能自动搬运货物的智能电动车，其工作示意图如下。
图中，左边为停车区、货物存储区A 和货物存储区B，并有两个对应的射灯光源；距右边线30 cm 处共放置3 片白色或黑色的薄铁片，铁片之间的距离大于20cm。
二、要求1、基本要求（1）智能车从起跑线出发（车体不得超过起跑线），在无障碍物的情况下，可寻找并搬取铁片，按照不同颜色分送不同存储区，即在光源A 的引导下将黑色铁片搬运到货物存储区A 存放，或在光源B 的引导下将白色铁片搬运到存储区B 存放（装载方式不限制）。
第八届（2007年）全国大学生电子设计竞赛题目——本科2008年07月04日星期五 21:29音频信号分析仪（A题）【本科组】一、任务设计、制作一个可分析音频信号频率成分，并可测量正弦信号失真度的仪器。
二、要求1．基本要求（1）输入阻抗：50Ω（2）输入信号电压范围（峰-峰值）：100mV～5V（3）输入信号包含的频率成分范围：200Hz～10kHz（4）频率分辨力：100Hz（可正确测量被测信号中，频差不小于100Hz的频率分量的功率值。
）（5）检测输入信号的总功率和各频率分量的频率和功率，检测出的各频率分量的功率之和不小于总功率值的95%；各频率分量功率测量的相对误差的绝对值小于10%，总功率测量的相对误差的绝对值小于5%。
（6）分析时间：5秒。
应以5秒周期刷新分析数据，信号各频率分量应按功率大小依次存储并可回放显示，同时实时显示信号总功率和至少前两个频率分量的频率值和功率值，并设暂停键保持显示的数据。
2．发挥部分（1）扩大输入信号动态范围，提高灵敏度。
（2）输入信号包含的频率成分范围：20Hz～10kHz。
（3）增加频率分辨力20Hz档。
（4）判断输入信号的周期性，并测量其周期。
（5）测量被测正弦信号的失真度。
（6）其他。
三、说明1．电源可用成品，必须自备，亦可自制。
2．设计报告正文中应包括系统总体框图、核心电路原理图、主要流程图、主要的测试结果。
完整的电路原理图、重要的源程序、和完整的测试结果用附件给出。
四、评分标准无线识别装置（B题）【本科组】一、任务设计制作一套无线识别装置。
该装置由阅读器、应答器和耦合线圈组成，其方框图参见图1。
阅读器能识别应答器的有无、编码和存储信息。
装置中阅读器、应答器均具有无线传输功能，频率和调制方式自由选定。
不得使用现有射频识别卡或用于识别的专用芯片。
装置中的耦合线圈为圆形空芯线圈，用直径不大于1mm的漆包线或有绝缘外皮的导线密绕10圈制成。
线圈直径为6.6±0.5 cm（可用直径6.6 cm左右的易拉罐作为骨架，绕好取下，用绝缘胶带固定即可）。
