三菱FR-A540变频器的操作培训(高端培训)

FR-A540变频器的操作-故障处理常见故障代码常见故障代码定义操作面板显示：E.OC1 FR-PU04 OC During Acc名称：加速时过电流断路内容：加速运行中，当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出。

仅给R1、S1端子供电，输入起动信号时，也为此显示检查要点：是否急加速运转输出是否短路主回路电源（R、S、T)是否供电处理：延长加速时间起动时，“E.OC1”总是点亮的情况下，拆下电动机再起动。

如果“E.OC1”仍点亮，请与经销商或本公司营业所联系主回路电源（R、S、T）供电操作面板显示：E.OC2 FR-PU04 Stedy Spd OC名称：定速时过电流断路内容：定速运行中，当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出检查要点：负荷是否有急速变化，输出是否短路处理：取消负荷的急速变化操作面板显示：E.OC3 FR-PU04 OC Dur ing Dec名称：减速时过电流短路内容：减速运行中（加速、定速运行之外），当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出检查要点：是否急减速运转，输出是否短路，电动机的机械制动是否过早处理：延长减速时间，检查制动动作操作面板显示：E.THM FR-PU04 Motor Over load名称：电动机过负荷断路（电子过流保护）内容：过负荷以及定速运行时，由于冷却能力的低下，造成电动机过热，变频器的内置电子过流保护检测达到设定值的85%时，予报警（显示TH），达到规定值时，保护回路动作，停止变频器输出。

多极电动机或两台以上电动机运行时，电子过流保护不能保护电动机，请在变频器输出侧安装热继电器检查要点：电动机是否在过负荷状态下使用处理：减轻负荷。

恒转矩电动机时，把Pr.71设定为恒转矩电动机操作面板显示：E.THT FR-PU04 Lnv. Over load名称：变频器过负荷断路（电子过流保护）内容：如果电流超过额定电流的150%，而未到过电流切断（200%以下）时，为保护输出晶体管，用反时限特性，使电子过流保护动作，停止变频器输出（过负荷承受能力150%60s）检查要点：电动机是否有过负荷状态下使用处理：减轻负荷操作面板显示：E.IP FR-PU04 Inst.Pwr.Loss名称：瞬时停电保护内容：停电超过15ms（与变频器输入切断一样）时，为防止控制回路误动作，瞬时停电保护功能动作，停止变频器输出。

三菱变频器培训教程一、引言随着工业自动化技术的不断发展，变频器作为电机调速控制的核心设备，已经广泛应用于各种工业场合。

三菱变频器作为变频器行业的佼佼者，具有调速精度高、性能稳定、功能丰富等优点，受到了众多用户的青睐。

本教程旨在帮助大家更好地了解和掌握三菱变频器的使用方法和技巧。

二、三菱变频器概述1.三菱变频器的发展历程三菱变频器自1976年推出首款产品以来，经过四十多年的发展，已经形成了包括通用型、高性能型、专用型等多个系列的变频器产品。

这些产品广泛应用于起重、机床、纺织、印刷、包装、制冷等领域，为全球用户提供了优质的电机调速解决方案。

2.三菱变频器的特点（1）调速精度高：采用先进的矢量控制技术，实现电机的精确调速，满足各种工况的需求。

（2）功能丰富：具备多种保护功能、通讯功能、模拟量输入输出等功能，满足不同应用场景的需求。

（3）操作简便：采用人性化的设计，操作界面直观，易于上手。

（4）性能稳定：采用高品质的元器件和严格的生产工艺，确保变频器的稳定运行。

三、三菱变频器的安装与接线1.安装环境（1）环境温度：-10℃~50℃，避免阳光直射和高温场所。

（2）环境湿度：≤90%，无凝露。

（3）海拔高度：≤1000m。

2.安装方式（1）壁挂式：将变频器固定在墙壁上，确保牢固可靠。

（2）柜式：将变频器安装在控制柜内，注意通风散热。

3.接线（1）电源接线：按照变频器说明书和接线图进行接线，确保电源电压、频率等参数符合要求。

（2）电机接线：将电机电缆接入变频器的输出端子，注意电机电缆的规格和长度。

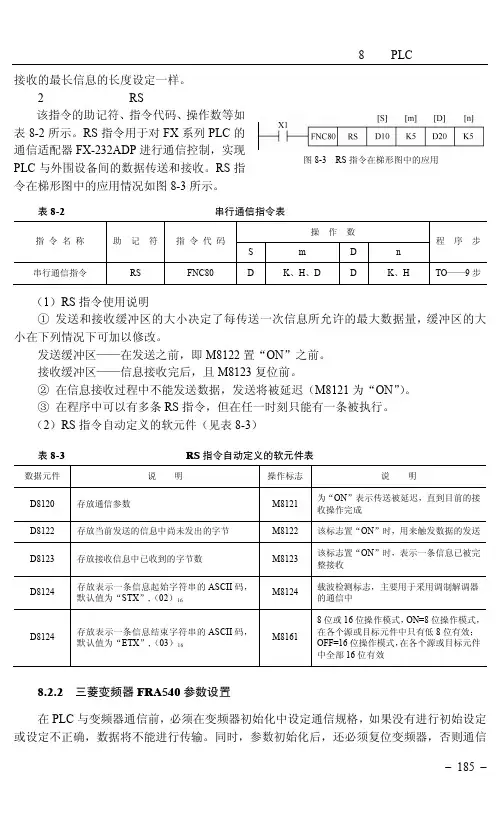

（3）通讯接线：如需与其他设备进行通讯，按照通讯协议和接线图进行接线。

四、三菱变频器的参数设置与调试1.参数设置（1）基本参数设置：包括电机额定电压、额定电流、额定功率等。

（2）调速参数设置：包括运行频率、加减速时间、起动方式等。

（3）保护参数设置：包括过载保护、过压保护、欠压保护等。

2.调试方法（1）空载调试：在电机未连接负载的情况下，调整变频器参数，观察电机运行情况。

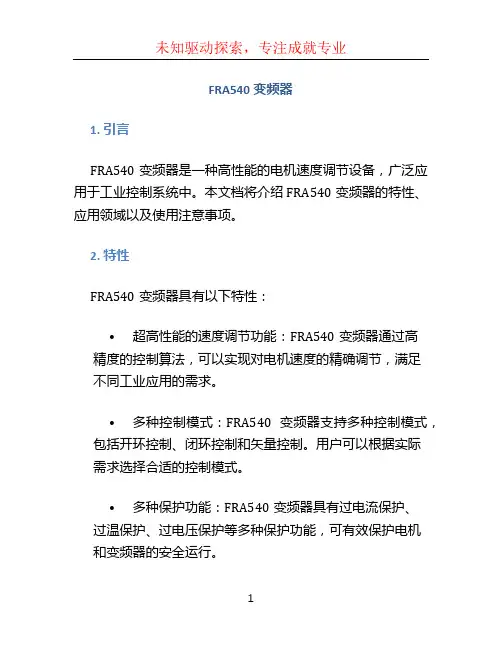

FRA540变频器1. 引言FRA540变频器是一种高性能的电机速度调节设备，广泛应用于工业控制系统中。

本文档将介绍FRA540变频器的特性、应用领域以及使用注意事项。

2. 特性FRA540变频器具有以下特性：•超高性能的速度调节功能：FRA540变频器通过高精度的控制算法，可以实现对电机速度的精确调节，满足不同工业应用的需求。

•多种控制模式：FRA540变频器支持多种控制模式，包括开环控制、闭环控制和矢量控制。

用户可以根据实际需求选择合适的控制模式。

•多种保护功能：FRA540变频器具有过电流保护、过温保护、过电压保护等多种保护功能，可有效保护电机和变频器的安全运行。

•高效能降压技术：FRA540变频器采用了高效能降压技术，可以降低电机运行过程中的能耗，节约能源。

3. 应用领域FRA540变频器适用于许多工业控制系统的应用：•运输设备：FRA540变频器可以应用于铁路、地铁等运输设备中，实现电机的精确调速，提高运输效率。

•汽车制造业：FRA540变频器可用于汽车制造业中的生产线，控制电机的速度和转向，实现自动化生产。

•石化工业：FRA540变频器适用于石化工业中的泵、风机等设备，根据工艺要求调节设备的转速和流量，提高工艺控制精度。

•食品加工业：FRA540变频器可以应用于食品加工机械中，精确控制设备的转速和运行时间，保证产品的质量和安全。

4. 使用注意事项在安装和使用FRA540变频器时，请注意以下事项：•安全操作：在安装和调试变频器时，请确保断电，并采取相应的安全措施，避免触电和其他意外事故。

•适当散热：FRA540变频器在工作时会产生热量，需要适当的散热措施。

请确保变频器安装在通风良好的位置，并定期清洁散热器。

•避免过载：请根据实际负载情况选择合适的变频器型号，并确保不超过其额定负载。

•定期维护：定期检查和维护FRA540变频器，保持其正常运行。

包括清洁内部和外部零件，检查电缆连接是否松动等。
