高压电动机检修作业指导书检修作业名称：工作负责人：编制：审核：批准：1 适用范围适用于辽宁大唐国际唐阜新煤制天然气有限责任公司10KV封闭母线检修工作.2本指导书涉及的资料和图纸□Q/CDT-ITSCC 106 0001-2005《电气设备检修规程》□Q/CDT-ITSCC 107 0024-2005《电气技术标准》3 安全措施□严格执行《电业安全工作规程》。
□检修该设备必须遵循的其他安全措施。
4 备品备件清单序号名称型号规格（图号）单位数量备注1 支持绝缘子25修前准备5.1 现场准备一、材料类：序号名称规格数量1酒精5kg2包布3kg3油漆 5 kg4棉丝9 kg5导电膏0.01kg6胶皮10 kg 789二、工具类序号名称规格数量1.斗臂车14-17mm 1台2．开口扳手全套1套3．梅花扳手全套1套4．安全带8条5．塞尺2把6．改锥500mm 1把7．砂纸100目8张8．钢板尺300 mm 1把9．手电筒三节2把10 木锤中号2把11 平锉1mm 2把12 剪刀1把13 皮带冲1套5.2 专用工具序号名称型号规格（图号）单位数量备注1 力矩扳手套 125.3 工作准备□工器具已准备完毕，材料、备品已落实。
□检修地面已铺设防护胶片，场地已经完善隔离。
□作业文件已组织学习，工作组成员熟悉本作业指导书内容。
6 检修工序及质量标准6.1 检修前准备6.1.1 10KV封闭母线停电，将封闭母线退出运行。
6.1.2 断路器拉至检修位置。
6.1.3 合上地刀或接地线，办理检修工作票。
6.1.4 工作负责人应与运行值班员到现场发票，注意勿走错间隔。
6.1.5 作业组成员了解检修前10KV封闭母线的缺陷。
6.1.6 作业组成员了解10KV封闭母线的运行状态及小时数。
6.1.7 查阅试验记录，了解绝缘状况。
6.1.8 清点所有专用工具齐全，检查合适，试验可靠。
6.1.9 参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。

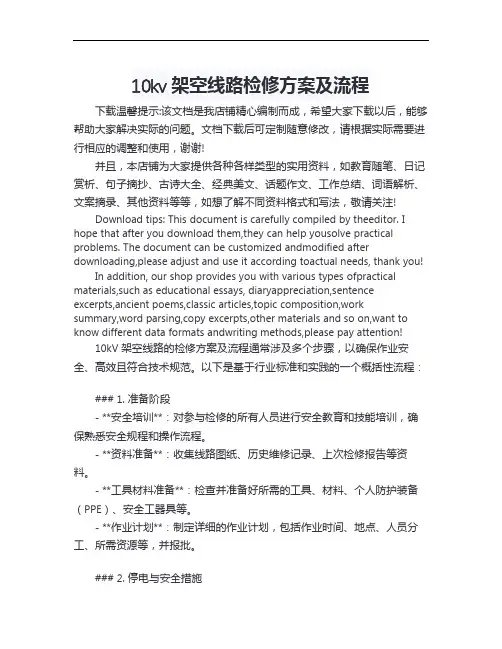

10kv架空线路检修方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!10kV架空线路的检修方案及流程通常涉及多个步骤，以确保作业安全、高效且符合技术规范。

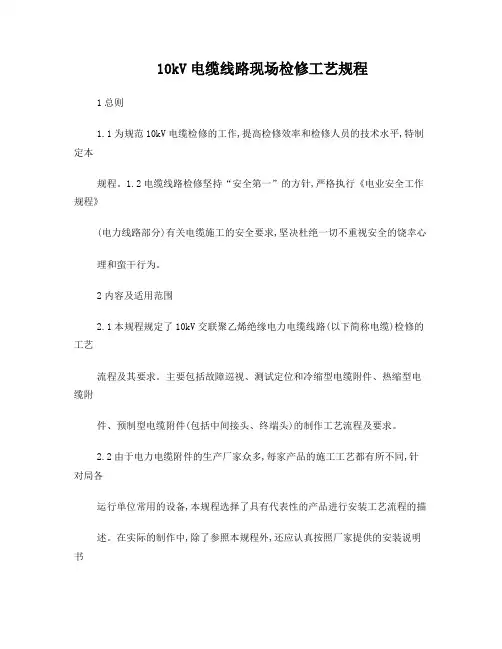

10kV电缆线路现场检修工艺规程1总则1.1为规范10kV电缆检修的工作,提高检修效率和检修人员的技术水平,特制定本规程。
