CF210SP调频、调幅收音机安装指导

CF210SP调频、调幅收音机的安装指导JC210SP型收音机是新型的调频、调幅两波段收音机，调频波段采用CD9088的芯片，其采用贴片元气件SMT封装，接收频率范围为76-108MHZ，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号；调幅波段采用直放式集成电路TA7642，接收频率范围是525-1605KHZ，具有电路简洁，装配成功率高，有较好的选择性等优点；功放电路采用TDA2822的专用功放集成电路，具有声音大，音质好等优点。

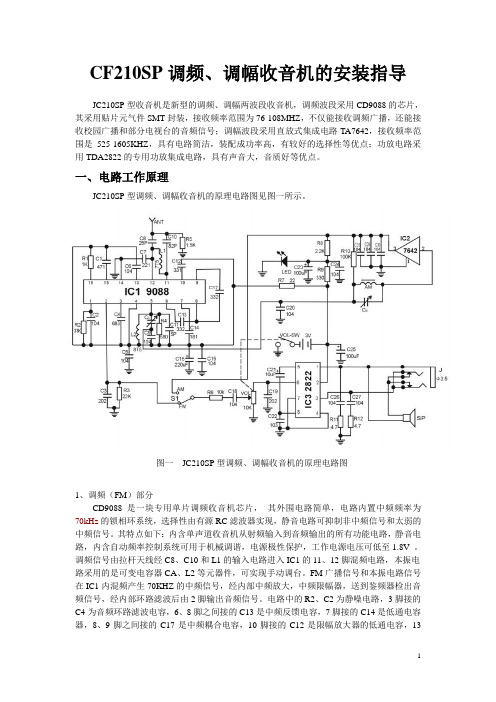

一、电路工作原理JC210SP型调频、调幅收音机的原理电路图见图一所示。

图一JC210SP型调频、调幅收音机的原理电路图1、调频（FM）部分CD9088是一块专用单片调频收音机芯片，其外围电路简单，电路内置中频频率为70kHz的锁相环系统，选择性由有源RC滤波器实现，静音电路可抑制非中频信号和太弱的中频信号。

其特点如下：内含单声道收音机从射频输入到音频输出的所有功能电路，静音电路，内含自动频率控制系统可用于机械调谐，电源极性保护，工作电源电压可低至1.8V 。

调频信号由拉杆天线经C8、C10和L1的输入电路进入IC1的11、12脚混频电路，本振电路采用的是可变电容器CA、L2等元器件，可实现手动调台。

FM广播信号和本振电路信号在IC1内混频产生70KHZ的中频信号，经内部中频放大，中频限幅器，送到鉴频器检出音频信号，经内部环路滤波后由2脚输出音频信号。

电路中的R2、C2为静噪电路，3脚接的C4为音频环路滤波电容，6、8脚之间接的C13是中频反馈电容，7脚接的C14是低通电容器，8、9脚之间接的C17是中频耦合电容，10脚接的C12是限幅放大器的低通电容，13脚接的C6为限幅器失调电压电容。

2脚输出的音频信号经过R6、C18耦合到功率放大集成电路TDA2822的输入端7脚，经过IC3（TDA2822）内部功率放大后由其1、3脚输出经过放大后的音频信号以推动扬声器工作，电路中的带开关电位器VOL是用来控制电源的开和关，以及控制音量的大小。

调幅收音机的安装与调试实训指导一、装焊工艺1、目的：通过对收音机的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机的装配工艺；学习整机调试和测试；学习收音机故障检查和维修。

2、要求:(1)对照原理图看懂印制电路图和接线图。

(2)了解图上的符号，并与实物对照。

(3)根据技术指标测试各元器件的主要参数。

(4)认真细心地安装焊接。

(5)认真检查电路进行调试与测试。

3、步骤:(1)按材料清单(见表4-5)清点全套零件，并保管好元件。

(2)用万用表检测元器件(见表4-1和表4-2)。

若元件有损坏，及时注明和更换。

注意：V5，V6的hFE (放大倍数)相差应不大于20%。

(3)对元器件引线或引脚进行上锡处理，注意上锡层未氧化(可焊性好)时可以不再处理。

(4)检查印制板(见表4-6)的铜箔线条是否完好，有无断线及短路，特别注意边缘，见(图4-1)。

表4-1用万用表检测元件类别测量内容万用表功能及量程禁止用量程R电阻值ΩV HEF (V5、V6配对)Ω×10，hEF×10KB绕组，电阻，绕组与壳绝Ω×1见（表4-2）缘C绝缘电阻Ω×K电解绝缘电阻及质量Ω×KCD注意：①为防止变压器原边与副边之间短路，请测量变压器原边与副边之间的电阻。

②若输入、输出变压器用颜色不好区分，可通过测量线圈内阻来区分。

(5)安装元器件元器件安装质量及顺序直接影响整机质量与成功率，合理的安装需要思考及经验。

(表4-3)所示安装顺序及要点是实践证明较好的一种安装方法。

注意: 所有元器件高度不得高于中周的高度。

二、检测与调试1、目的: 通过对收音机的通电检测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。

2、步骤:见(图4-5)收音机调试程序示意图。

(1)、检测①通电前的准备:a:自检，互检，使得焊接及印制板质量达到要求，特别注意各电阻阻值是否与图纸相同，各三极管，二极管是否有极性焊错，位置装错以及电路板线条断线或短路，焊接时有无焊锡造成电路短路现象。

cf210sp收音机的实训报告收音机实训报告—實訓報告—收音机组装与调试学院系别：专业班级：设计学生：指导老师：?设计时间：一、实训目的与要求1.学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。

掌握收机的基本原理2.学会基本的电路原理图，了解收音机的发展过程，如何发射与接收过程，掌握调频.调幅收音机的组成与工作原理。

3.处理电路故障、调试，理解电路工作的原理，掌握电烙铁的正确使用方法。

使用电烙铁是注意安全用电，不要发生触电情况。

实训内容1.掌握电烙铁的正确使用方法、基本的焊接技术和万用表的使用方法，学会识别不同的元器件及其安装方法。

2.掌握收音机的工作原理，学会识别电路原理图与印刷图、色环电阻的识别与测试，进一步掌握和熟练焊接技术。

了解收音机的发展过程，掌握调频.调幅收音机的组成与工作与原理。

3.测试各元件的好坏，安装元件到电路板上，焊接断电并测试。

了解集成IC各引脚的功能。

整机调式与验收，写实习总结报告。

三、收音机工作原理：—.调频收音机：拉杆天线-----进入输入回路（C8 C10 L1）----进入集成19088（11.12脚）----在内部进行高频放大------由5脚进入进行本机振荡（CA L2）-----在集成IC19088内部进行混频-----由8脚出来进行中频放大-----再由10脚输入进行限幅---进行鉴频----产生音频信号---由2脚进行音频输出-----再经过S1.开关电位器-----由6脚进入集成IC32822----在由1.3脚进行输出-----最后进入扬声器还原出声音。

=.调幅收音机：由集成IC27642的3脚进行输出-----经过R6.C18---由6脚进入32822----在内部进行功率放大----再从1.3脚进行输出----最后扬声器还原音。

四、系统调试：要对收音机进行安装、焊接、调试等操作，首先应掌握用电安全常识、常用电子元器件和电子仪器的使用，还应该了解收音机基本的工作原理，以及各部分电路所能实现的功能等。

电子教程 CF210SP调频调幅收音机套件CF210SP调频、调幅收音机套件的教学课件CF210SP型收音机是新型的调频、调幅两波段收音机，调频波段采用CD9088的芯片，其采用贴片元气件SMT封装，接收频率范围为76-108MHZ，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号；调幅波段采用直放式集成电路TA7642，接收频率范围是525-1605KHZ，具有电路简洁，装配成功率高，有较好的选择性等优点；功放电路采用TDA2822的专用功放集成电路，具有声音大，音质好等优点。

一、电路工作原理CF210SP型调频、调幅收音机的原理电路图见图一所示。

1、调频（FM）部分CD9088是一块专用单片调频收音机芯片，其外围电路简单，电路内置中频频率为70kHz 的锁相环系统，选择性由有源RC滤波器实现，静音电路可抑制非中频信号和太弱的中频信号。

其特点如下：内含单声道收音机从射频输入到音频输出的所有功能电路，静音电路，内含自动频率控制系统可用于机械调谐，电源极性保护，工作电源电压可低至1.8V 。

调频信号由拉杆天线经C8、C10和L1的输入电路进入IC1的11、12脚混频电路，本振电路采用的是可变电容器CA、L2等元气件，可实现手动调台。

FM广播信号和本振电路信号在IC1内混频产生70KHZ的中频信号，经内部中频放大，中频限幅器，送到鉴频器检出音频信号，经内部环路滤波后由2脚输出音频信号。

电路中的R2、C2为静噪电路，3脚接的C4为音频环路滤波电容，6、8脚之间接的C13是中频反馈电容，7脚接的C14是低通电容器，8、9脚之间接的C17是中频耦合电容，10脚接的C12是限幅放大器的低通电容，13脚接的C6为限幅器失调电压电容。

2脚输出的音频信号经过R6、C18耦合到功率放大集成电路TDA2822的输入端7脚，经过IC3（TDA2822）内部功率放大后由其1、3脚输出经过放大后的音频信号以推动扬声器工作，电路中的带开关电位器VOL是用来控制电源的开和关，以及控制音量的大小。

调幅收音机的安装与调试实训指导一、装焊工艺1、目的：通过对收音机的安装、焊接及调试，了解电子产品的装配过程；掌握元器件的识别及质量检验；学习整机的装配工艺；学习整机调试和测试；学习收音机故障检查和维修。

2、要求:(1)对照原理图看懂印制电路图和接线图。

(2)了解图上的符号，并与实物对照。

(3)根据技术指标测试各元器件的主要参数。

(4)认真细心地安装焊接。

(5)认真检查电路进行调试与测试。

3、步骤:(1)按材料清单(见表4-5)清点全套零件，并保管好元件。

(2)用万用表检测元器件(见表4-1和表4-2)。

若元件有损坏，及时注明和更换。

注意：V5，V6的hFE (放大倍数)相差应不大于20%。

(3)对元器件引线或引脚进行上锡处理，注意上锡层未氧化(可焊性好)时可以不再处理。

(4)检查印制板(见表4-6)的铜箔线条是否完好，有无断线及短路，特别注意边缘，见(图4-1)。

注意：①为防止变压器原边与副边之间短路，请测量变压器原边与副边之间的电阻。

②若输入、输出变压器用颜色不好区分，可通过测量线圈内阻来区分。

(5)安装元器件元器件安装质量及顺序直接影响整机质量与成功率，合理的安装需要思考及经验。

(表4-3)所示安装顺序及要点是实践证明较好的一种安装方法。

注意: 所有元器件高度不得高于中周的高度。

二、检测与调试1、目的: 通过对收音机的通电检测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。

2、步骤:见(图4-5)收音机调试程序示意图。

(1)、检测①通电前的准备:a:自检，互检，使得焊接及印制板质量达到要求，特别注意各电阻阻值是否与图纸相同，各三极管，二极管是否有极性焊错，位置装错以及电路板线条断线或短路，焊接时有无焊锡造成电路短路现象。

b:接入电源前必须检查电源有无输出电压(3V)和引出线正负极是否正确。

②初测:接入电源(注意+、-极性)，将频率盘拨到530KHz无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流“Io”，测量方法参见(图4-3)，然后将收音机开关打开，分别测量三极管T1～T6的E、B、C三个电极对地的电压值(也叫静态工作点)，测量时注意防止表笔要测量的点与其相邻点短接。

cf210sp收音机的实训报告收音机实训报告—實訓報告—收音机组装与调试学院系别：专业班级：设计学生：指导老师：?设计时间：一、实训目的与要求1.学会基本电子元器件的识别，熟悉一些常用电子器件的功能与作用。

掌握收机的基本原理2.学会基本的电路原理图，了解收音机的发展过程，如何发射与接收过程，掌握调频.调幅收音机的组成与工作原理。

3.处理电路故障、调试，理解电路工作的原理，掌握电烙铁的正确使用方法。

使用电烙铁是注意安全用电，不要发生触电情况。

实训内容1.掌握电烙铁的正确使用方法、基本的焊接技术和万用表的使用方法，学会识别不同的元器件及其安装方法。

2.掌握收音机的工作原理，学会识别电路原理图与印刷图、色环电阻的识别与测试，进一步掌握和熟练焊接技术。

了解收音机的发展过程，掌握调频.调幅收音机的组成与工作与原理。

3.测试各元件的好坏，安装元件到电路板上，焊接断电并测试。

了解集成IC各引脚的功能。

整机调式与验收，写实习总结报告。

三、收音机工作原理：—.调频收音机：拉杆天线-----进入输入回路（C8 C10 L1）----进入集成19088（11.12脚）----在内部进行高频放大------由5脚进入进行本机振荡（CA L2）-----在集成IC19088内部进行混频-----由8脚出来进行中频放大-----再由10脚输入进行限幅---进行鉴频----产生音频信号---由2脚进行音频输出-----再经过S1.开关电位器-----由6脚进入集成IC32822----在由1.3脚进行输出-----最后进入扬声器还原出声音。

=.调幅收音机：由集成IC27642的3脚进行输出-----经过R6.C18---由6脚进入32822----在内部进行功率放大----再从1.3脚进行输出----最后扬声器还原音。

四、系统调试：要对收音机进行安装、焊接、调试等操作，首先应掌握用电安全常识、常用电子元器件和电子仪器的使用，还应该了解收音机基本的工作原理，以及各部分电路所能实现的功能等。

电子教程：CF210SP调频、调幅收音机套件CF210SP调频、调幅收音机的安装指导JC210SP型收音机是新型的调频、调幅两波段收音机，调频波段采用CD9088的芯片，其采用贴片元气件SMT封装，接收频率范围为76-108MHZ，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号；调幅波段采用直放式集成电路TA7642，接收频率范围是525-1605KHZ，具有电路简洁，装配成功率高，有较好的选择性等优点；功放电路采用TDA2822的专用功放集成电路，具有声音大，音质好等优点。

一、电路工作原理JC210SP型调频、调幅收音机的原理电路图见图一所示。

1、调频（FM）部分CD9088是一块专用单片调频收音机芯片，其外围电路简单，电路内置中频频率为70kHz 的锁相环系统，选择性由有源RC滤波器实现，静音电路可抑制非中频信号和太弱的中频信号。

其特点如下：内含单声道收音机从射频输入到音频输出的所有功能电路，静音电路，内含自动频率控制系统可用于机械调谐，电源极性保护，工作电源电压可低至1.8V 。

调频信号由拉杆天线经C8、C10和L1的输入电路进入IC1的11、12脚混频电路，本振电路采用的是可变电容器CA、L2等元器件，可实现手动调台。

FM广播信号和本振电路信号在IC1内混频产生70KHZ的中频信号，经内部中频放大，中频限幅器，送到鉴频器检出音频信号，经内部环路滤波后由2脚输出音频信号。

电路中的R2、C2为静噪电路，3脚接的C4为音频环路滤波电容，6、8脚之间接的C13是中频反馈电容，7脚接的C14是低通电容器，8、9脚之间接的C17是中频耦合电容，10脚接的C12是限幅放大器的低通电容，13脚接的C6为限幅器失调电压电容。

2脚输出的音频信号经过R6、C18耦合到功率放大集成电路TDA2822的输入端7脚，经过IC3（TDA2822）内部功率放大后由其1、3脚输出经过放大后的音频信号以推动扬声器工作，电路中的带开关电位器VOL是用来控制电源的开和关，以及控制音量的大小。

调幅收音机的安装与调试实训报告
调幅收音机的安装与调试实训报告
一、实训目的
通过本次实训,掌握调幅收音机的基本动作和实际应用,并学习收音机的安装与调试方法。

二、实训内容
1. 调幅收音机的组装。

2. 功能测试。

3. 调试方法的熟悉和应用。

三、实训步骤
1. 实验前准备工作。

（1）阅读调幅收音机使用说明书,确定所需工具和材料。

（2）把装配杆,装配板,调整螺丝和电池装入仪器箱,仔细查看收音机是否有损坏现象。

2. 调幅收音机的组装。

（1）将电池装入仪器箱。

（2）用装配杆把调谐电容装在装配板上。

（3）将装配板装上安装支架,用调谐螺丝固定。

（4）将边缘铁芯装在安装支架上,调整位置,使其紧固,并固定。

3. 功能测试。

（1）开启电源开关。

（2）用合适的天线进行信号接收。

（3）调谐电容边缘铁芯调整到最佳接收效果。

4. 调试方法的熟悉和应用。

（1）确定电路元件。

（2）认真检查电源、声音和信号是否正常。

（3）根据实测数据,使用调谐螺丝对边缘铁芯进行微调。

（4）根据收音效果进行调谐,匹配音频输出。

四、实训结果
调幅收音机可以正常工作。

五、实训体会
通过本次实训,我掌握了调幅收音机的基本组装和调试技能。

此外,我还加深了对电路元件、电源和声音信号的理解,对收音机的工作原理也有了更深入的了解。

这对我未来的电子技术学习和实践工作都有很大的帮助。

题目名称：收音机课程设计姓名：班级：学号：指导教师：日期：一、设计目的1、学习元器件的基本识别方法和参数测试方法；学习万用表的基本使用方法；2、焊接收音机的电路板，安装收音机，了解收音机的工作原理；3、学会看懂收音机的电路原理图；4、了解装配技术有关常识；5、掌握基本的焊接技术，培养在工作中耐心细致，一丝不苟的作风；6、学习使用万用表对电路性能测试方法和测量数据的分析；7、通过对收音机的安装，焊接，调试，了解电子产品的装配全过程，训练动手能力掌握元器件的识别，建议测试，及整机调试，装配工艺；8、收音机的装配和调试合格；9、学习科研生产工作的总结方法。

二、设计要求1、对照电原理图看懂接线图；2、了解图上方的符号，并与实物对照；3、根据技术指标测试个元器件的主要参数；4、认真细心的安装焊接。

5、认真识图，规范安装和调试步骤；6、认真对电子元器件识别；7、撰写设计报告；目录第一章绪论·····························································第二章CF210SP型收音机的认识与工作原理·································2.1 CF210SP型收音机的认识··········································2.2收音机方框图···················································· 2.2.1调频电路方框图··············································2.2.2 调幅电路方框图··············································2.2.2 调幅电路方框图··············································2.2.3收音机原理图·················································2.2.4CF210SP型调频、调幅收音机印刷电路板图························第三章 CF210SP收音机电路工作原理·········································3.1调频电路工作原理·················································3.2调幅电路工作原理·················································第四章收音机电路板的装配··················································4.1装配前的准备及装配原则···········································4.1.1焊接前需要的材料及工具·······································4.1.2元件装配顺序·················································4.1.3电阻器的识别·················································4.1.4电容器的识别·················································4.1.5焊接电路板的要求·············································4.2焊接电路板遵循的原则·············································第五章故障检修及调试····················································5.1故障检修························································5.2调试····························································第六章总结和体会························································元件清单··························································参考文献··························································第一章绪论第二章 CF210SP型收音机的认识与工作原理2.1 CF210SP型收音机的认识2.2收音机方框图2.2.1调频电路方框图2.2.2调幅电路方框图2.2.3收音机原理图2.2.4CF210SP型调频、调幅收音机印刷电路板图第三章 CF210SP收音机电路工作原理3.1调频电路工作原理3.2调幅电路工作原理第四章收音机电路板的装配4.1装配前的准备及装配原则4.1.1焊接前需要的材料及工具4.1.2元件装配顺序4.1.3电阻器的识别4.1.4电容器的识别4.1.5焊接电路板的要求 4.2焊接电路板遵循的原则第五章故障检修及调试5.1故障检修5.2调试第六章总结和体会元件清单：参考文献：。
