调幅收音机的安装与调试实训报告
调幅收音机的安装与调试实训报告
一、实训目的
通过本次实训,掌握调幅收音机的基本动作和实际应用,并学习收音机的安装与调试方法。
二、实训内容
1. 调幅收音机的组装。
2. 功能测试。
3. 调试方法的熟悉和应用。
三、实训步骤
1. 实验前准备工作。
（1）阅读调幅收音机使用说明书,确定所需工具和材料。
（2）把装配杆,装配板,调整螺丝和电池装入仪器箱,仔细查看收音机是否有损坏现象。
2. 调幅收音机的组装。
（1）将电池装入仪器箱。
（2）用装配杆把调谐电容装在装配板上。
（3）将装配板装上安装支架,用调谐螺丝固定。
（4）将边缘铁芯装在安装支架上,调整位置,使其紧固,并固定。
3. 功能测试。
（1）开启电源开关。
（2）用合适的天线进行信号接收。
（3）调谐电容边缘铁芯调整到最佳接收效果。
4. 调试方法的熟悉和应用。
（1）确定电路元件。
（2）认真检查电源、声音和信号是否正常。
（3）根据实测数据,使用调谐螺丝对边缘铁芯进行微调。
（4）根据收音效果进行调谐,匹配音频输出。
四、实训结果
调幅收音机可以正常工作。
五、实训体会
通过本次实训,我掌握了调幅收音机的基本组装和调试技能。
此外,我还加深了对电路元件、电源和声音信号的理解,对收音机的工作原理也有了更深入的了解。
这对我未来的电子技术学习和实践工作都有很大的帮助。
收音机组装与调试实验报告实验名称：收音机的组装与调试学院：班级：姓名：学号：指导老师：实验日期：一实验目的：1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件。
2.在散件的组装过程中进一步学习电子技术。
3.掌握电子安装工艺了解测量和调试技术。
4. 熟练焊接的基本技巧5. 熟悉收音机的工作原理6. 掌握收音机的调试方法,能安装、调试出成品收音机二、实验电路图由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。
三、实验原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
四、实验过程1、焊接电阻，测好电阻的阻值然后别在纸上，按顺序焊接，以免漏掉电阻，焊接完电阻之后用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。
2、焊接电容，先焊接瓷介电容，要注意上面得读数，接着焊电解电容了，特别要注意长脚是＂+＂极，短脚是＂—＂极。
3、焊接二极管，红端为＂+＂，黑端为＂—＂。
4、焊接三极管，—定要认清＂e＂，＂b＂，＂c＂三管脚。
5、焊接中周及变压器，为了使印刷电路板保持平衡，我门需要先焊两个对角得中周，再焊接之前—定要辨认好中周得颜色，以免焊错6、6、焊接天线线圈时，四根线一定要按照电路图准确无误得焊接好。
收音机组装与调试实验报告
一、实验目的
本次实验的主要目的是了解收音机的基本原理以及组装和调试收音机的方法，通过实践操作提高学生对电子电路知识的掌握能力，同时培养学生的实践动手能力和团队合作精神。
二、实验器材
1.收音机组装套件
2.万用表
3.电源线
4.螺丝刀
三、实验步骤
1.将收音机组装套件中的各个零部件按照说明书逐一拆开，并按照说明书进行组装。
2.将电源线与收音机连接，接通电源，检查各个部件是否正常工作。
3.使用万用表测量各个部件之间的电阻和电容值，并记录下来。
4.调整天线位置，寻找最佳接收效果，并记录下来。
5.根据不同频段调整收音机内部元器件，使其能够接收到更多的广播信号。
四、实验结果分析
通过本次实验，我们成功地组装了一个可以正常工作的收音机。
在使
用万用表测量各个部件之间的电阻和电容值时，我们发现其中有些元
器件存在一定偏差，需要进行调整。
在调整天线位置和内部元器件时，我们也发现不同频段的信号接收效果有所不同，需要根据实际情况进
行调整。
五、实验心得体会
本次实验让我深刻地认识到了电子电路知识的重要性，同时也让我加
深了对收音机工作原理的理解。
在组装和调试过程中，我遇到了许多
问题，但通过与同组成员的合作和老师的指导，最终都得以圆满解决。
通过这次实验，我不仅提高了自己的动手能力和团队合作精神，还增
强了自己学习电子电路知识的信心和兴趣。
调幅调频收音机课程设计一、课程目标知识目标：1. 学生理解调幅调频收音机的工作原理，掌握相关电子元件的功能及电路组成。
2. 学生了解无线电广播的发展历程，认识调幅调频收音机在生活中的应用。
3. 学生掌握调幅调频收音机的调试方法，了解如何收听不同频率的广播节目。
技能目标：1. 学生能够运用所学知识，正确组装和调试调幅调频收音机。
2. 学生具备分析收音机故障原因的能力，并学会排除简单故障。
3. 学生能够运用调幅调频收音机进行实际收听，提高信息获取和筛选能力。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，激发创新意识和动手实践能力。
2. 学生通过学习调幅调频收音机，认识到科技对生活的影响，增强社会责任感和时代使命感。
3. 学生在团队合作中，培养沟通与协作能力，养成尊重他人、团结互助的良好品质。
本课程针对初中年级学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果。
在教学过程中，注重理论与实践相结合，提高学生的实际操作能力，培养他们的创新精神和实践能力。
通过本课程的学习，使学生能够掌握调幅调频收音机的相关知识，提高他们在生活中运用科技产品的能力。
二、教学内容本章节教学内容主要包括以下几部分：1. 无线电广播发展历程：介绍无线电广播的起源、发展过程及调幅调频收音机的演变。
2. 调幅调频收音机原理：讲解调幅（AM）和调频（FM）的传输原理，以及收音机内部电路的组成和功能。
3. 电子元件介绍：学习收音机中常用的电子元件，如天线、高频放大器、混频器、本振、中频放大器、检波器、功率放大器等。
4. 收音机组装与调试：学习如何组装调幅调频收音机，掌握调试方法，包括选台、调节音量、改善音质等。
5. 故障分析与排除：分析收音机常见故障原因，学习简单的故障排除方法。
6. 实际应用：运用所学知识，进行实际收听，学习如何筛选有用信息。
教学内容安排如下：第一课时：无线电广播发展历程及电子元件介绍。
第二课时：调幅调频收音机原理及收音机组装。
——调幅超外差式收音机的装配与调试目录一、目的要求与时间安排1.1 目的及要求1.2 时间安排二、收音机的组成与工作原理2.1 收音机的工作原理2.2 收音机的组成三、元器件的识别与检测3.1 元器件图3.2 元器件的识别、检测四、收音机的焊接与组装4.1 收音机的焊接4.2收音机的组装五、收音机的故障排除与调试整装5.1 收音机的故障排除5.2 收音机的调试整装六、心得体会与收获七、参考文献一、目的要求与时间安排1.1目的要求通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程；掌握电子元器件的识别及检测方法，掌握电子电路的基本工艺操作性能，掌握中夏牌S66E型号收音机的工作原理；具有初步编写技术报告的能力，培养自己的实践技能。
1.2 时间安排二、收音机的工作原理与组成2.1 收音机的工作原理2.11 方框图2.12 原理图2.13工作原理输入电路从天线上接收到的各种高频信号中选择出所需要的电台信号并变频级；变频级再将输入电路选出的信号与本机振荡器产生的振荡信号在混频中进行混频，混频后得到一个固定的频率（465KHZ）的中频信号；而后信号在中放电路中进行放大；因为在混频过程中，产生的信号除原信号频率外，还有二次谐波及两个频率的和频与差频分量，所以信号需要进过滤波；信号在检波电路中提取需要的音频信号，滤除不需要的成分；不需要的成分进过AGC从而保持输出的相对稳定，最后所需信号通过低放和功放，目的是使输出的功率大，非线性失真小，然后再通过扬声器还原声音信号。
2.2收音机的组成2.2.2元器件安装图三、元器件的识别与检测3.1 元器件图磁棒电烙铁万能表3.2 元器件的识别、检测3.2.1发光二极管识别与检测：单向导通，若反接电阻无限大。
3.2.2瓷片电容识别与检测：第一第二位表示容量的值，第3位表示0的个位数，以此类推。
3.2.3变压器识别与检测：只有一组能导通。

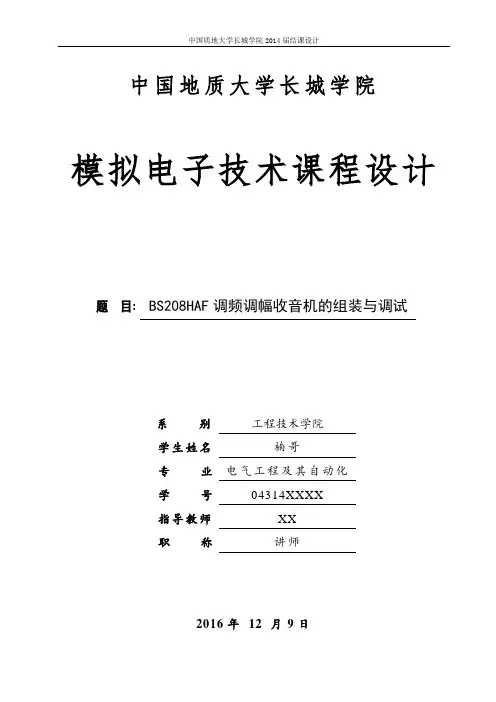

中国质地大学长城学院2014届结课设计中国地质大学长城学院模拟电子技术课程设计题目:BS208HAF调频调幅收音机的组装与调试系别工程技术学院学生姓名楠哥专业电气工程及其自动化学号*****XXXX指导教师XX职称讲师2016年12 月9日中国质地大学长城学院2014届结课设计摘要20世纪，电信技术大袋了极大的发展。
收音机，由机械器件、电子器件、磁铁等构造而成，用电能将电波信号转换并能收听广播电台发射音频信号的一种机器。
又名无线电、广播等。
温度在工业生产和日常生活中一直是常用的被控参数，随着科技的不断进步，采用单片机对被控参数进行控制已成为当今的主流。
广播节目的传播方式不同于用导线传送的有线广播，它是利用一种无形的无线电波，将广播电台播出的节目传送到收音机中，这种广播就是无线电广播。
通过这次实训可以让我们更进一步巩固所学的基本理论和基本技能，培养运用仪器仪表检测元件的能力以及焊接、布局、安装、调试电子线路的能力，培养及锻炼我们测试排查实际电子线路中故障的能力，加强对电子工艺流程的理解熟悉。
关键词：收音机；原理及其制作；焊接；BS208HAF中国质地大学长城学院2014届结课设计目录1.绪论 (4)2.课程设计内容 (5)2.1设计题目 (5)2.2设计目的 (5)2.3设计要求 (5)2.4主要元器件 (5)2.5主要工具、器材 (6)3.收音机的原理及PCB板电路图 (6)3.1电路原理图 (6)3.2 Protel DXP电路图 (7)3.3收音机的工作原理 (8)4.调频调幅式收音机的设计 (9)4.1主要元件识别及功能描述 (9)4.1.1电阻 (9)4.1.2电解电容 (9)4.1.3瓷片电容 (10)4.1.4中周 (10)4.1.5三极管 (11)4.1.6变压器 (11)4.1.7磁棒及线圈 (11)4.1.8扬声器 (12)4.1.9印刷电路板 (12)4.2设计过程描述 (12)4.2.1元器件准备 (12)4.2.2插件焊接 (13)5.故障排除以及调试 (14)5.1检查电路 (14)5.2收音机的调试 (15)总结 (16)致谢 (17)参考文献 (18)中国质地大学长城学院2014届结课设计模拟电子课程设计1.绪论收音机的安装、焊接及调试,让我们了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的工作作风。

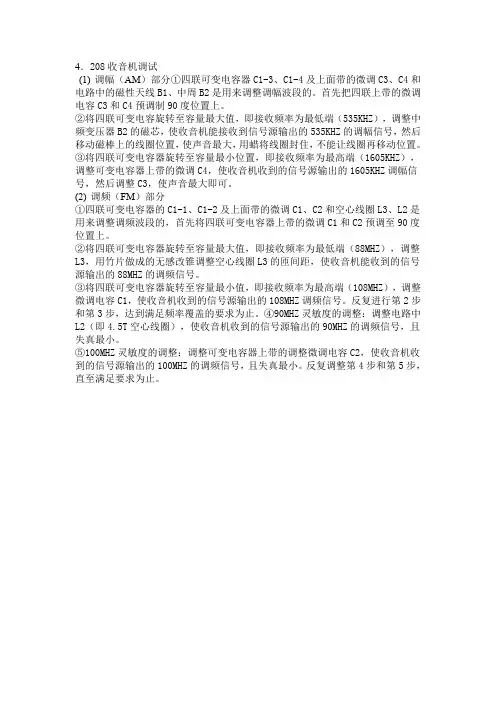

4．208收音机调试(1) 调幅（AM）部分①四联可变电容器C1-3、C1-4及上面带的微调C3、C4和电路中的磁性天线B1、中周B2是用来调整调幅波段的。
首先把四联上带的微调电容C3和C4预调制90度位置上。
②将四联可变电容旋转至容量最大值，即接收频率为最低端（535KHZ），调整中频变压器B2的磁芯，使收音机能接收到信号源输出的535KHZ的调幅信号，然后移动磁棒上的线圈位置，使声音最大，用蜡将线圈封住，不能让线圈再移动位置。
③将四联可变电容器旋转至容量最小位置，即接收频率为最高端（1605KHZ），调整可变电容器上带的微调C4，使收音机收到的信号源输出的1605KHZ调幅信号，然后调整C3，使声音最大即可。
(2) 调频（FM）部分①四联可变电容器的C1-1、C1-2及上面带的微调C1、C2和空心线圈L3、L2是用来调整调频波段的，首先将四联可变电容器上带的微调C1和C2预调至90度位置上。
②将四联可变电容器旋转至容量最大值，即接收频率为最低端（88MHZ），调整L3，用竹片做成的无感改锥调整空心线圈L3的匝间距，使收音机能收到的信号源输出的88MHZ的调频信号。
③将四联可变电容器旋转至容量最小值，即接收频率为最高端（108MHZ），调整微调电容C1，使收音机收到的信号源输出的108MHZ调频信号。
反复进行第2步和第3步，达到满足频率覆盖的要求为止。
④90MHZ灵敏度的调整：调整电路中L2（即4.5T空心线圈），使收音机收到的信号源输出的90MHZ的调频信号，且失真最小。
⑤100MHZ灵敏度的调整：调整可变电容器上带的调整微调电容C2，使收音机收到的信号源输出的100MHZ的调频信号，且失真最小。
反复调整第4步和第5步，直至满足要求为止。
.《高频电子线路》设计报告设计题目：专业班级：学号：姓名：指导教师：日期：目录一、课程设计目的与要求二、元器件及基本常识三、收音机工作原理分析四、收音机的装配与调试五、出现的问题以及解决方案六、课程设计心得七、参考文献一、课程设计目的与要求1.1设计目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。
1.2设计要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；二、元器件及基本常识2.1材料清单2.2所需工具（1）电烙铁一个 （2）十字改锥、片改锥各一个 （3）镊子一支 （4）万用表一部 （5）HX108-2七管半导体收音机完整组件（6）焊锡半米 （7）两节5号电池 （8）电路图、元件清单2.3色环电阻阻值判断色环电阻色标数该电阻为10X10 Ω±5%2.4主要性能指标：频率范围：535～1065kHz 中频频率：465kHz灵敏度：<1mV/m （能收到本省、本市以外较远的电台及信号较弱的电台）选择性：20lg 21(1)(110)E MHz E MHz MHz >14dB输出功率：最大不失真功率≥100mW 电源消耗：静态时，≤12mA ，额定时约80Ma三、收音机工作原理3.1原理图及PCB 图10 1误差±5%表示：当调幅信号感应到B1及C1组成的天线调谐回路，选出我们所需的电信号f1进入V1（9018H）三极管基极：本振信号调谐在高出f1频率一个中频的f2(f1+465KHz)例：f1=700KHz 则f2=700+465KHz=1165 KHz进入V1发射极，由V1三极管进行变频，通过B3选取除465KHz中频信号经V2和V3二级中频放大，进入V4检波管，检出音频信号经V5（9014）低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。

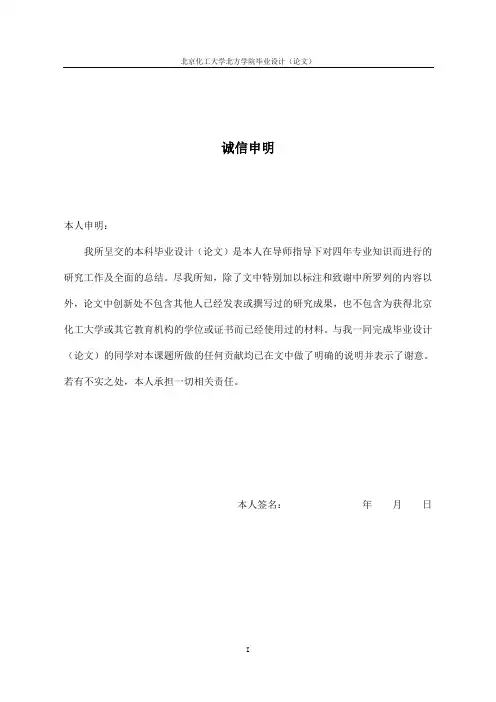

诚信申明本人申明：我所呈交的本科毕业设计（论文）是本人在导师指导下对四年专业知识而进行的研究工作及全面的总结。
尽我所知，除了文中特别加以标注和致谢中所罗列的内容以外，论文中创新处不包含其他人已经发表或撰写过的研究成果，也不包含为获得北京化工大学或其它教育机构的学位或证书而已经使用过的材料。
与我一同完成毕业设计（论文）的同学对本课题所做的任何贡献均已在文中做了明确的说明并表示了谢意。
若有不实之处，本人承担一切相关责任。
本人签名：年月日调频调幅接收机XXXXXXXX专业XXX班学号XXXXXXXX指导教师XXX副教授摘要收音机的发展一般经过电子管、晶体管再到集成电路。
集成电路收音机由于使用元器件少、可靠性强、耗电省、成本低、重量轻、体积小等优点，已经开始取代分立元件式晶体管收音机。
此接收机采用的就是单片调频调幅集成电路ULN2204。
UNL2204集成电路有以下几个特点：其内部几乎包括了收音机所必需的电路，有独立的调幅振荡器、调幅双平衡混频器、调幅和调频中频放大器、调幅和调频解调器、AGC电路、AFC电路和功率放大器等。
为使外接元件少且便于集成，ULN2204内部大量采用直接耦合的电路形成；工作电压范围宽。
UNL2204内部设有精密稳压电路，而且外加电源电压的范围大，其允许变动的范围为3～12V；用集成双差分放大电路组成混频器，提高了对信号中干扰成分的抑制能力；灵敏度高。
具有5级中频放大，级间均采用直接耦合。
前4级可以加AGC控制；外接元件少。
中频放大直接耦合，无需外接元件。
整个功率放大部分只接1只退耦电容；功率放大器的输入阻抗高，约为200千欧姆；调幅收音机与调频收音机的转换十分简单，仅用1只2*2波段开关，控制UNL2204内部的电子开关，完成调幅收音与调频收音的转换。
此调频调幅接收机的电源供给采用自带直流稳压电源直接供给。
关键词：调频调幅接收机ULN2204 集成电路FM-AM ReceiverAbstractThe development of general over the radio tubes, transistors to integrated circuits. IC Radio as the use of fewer components, reliability, low power consumption, low cost, light weight, small size, etc., has begun to replace discrete transistor radio. This receiver is used in single-chip FM-AM IC ULN2204. UNL2204 IC has the following characteristics: its internal includes almost necessary for the radio circuit, independent amplitude modulation oscillator, amplitude modulation double-balanced mixer, IF amplifier AM and FM, AM and FM demodulator, AGG circuit, AFC circuit and power amplifier. To enable small and easy to integrate external components, ULN2204 house a large number of direct-coupled circuit formation; wide operating voltage range. UNL2204 are equipped with sophisticated internal regulator circuit, and the external power supply voltage range, which allows changes in the range 3～12V; pairs of differential amplifier with the integrated circuit mixers improve the components of the signal interference suppression capabilities; sensitivity high. With a 5-IF amplification, direct coupling between stages are used. 4 can be added before the AGC control; fewer external components. IF amplification direct coupling don’t have access external components. Then the power amplifier part of a retreat is only dual capacitor; power amplifier input impedance high, about 200 thousand ohms; AM radio and FM radio conversion is very simple, only a 2 * 2 band switch, the control electronics within the UNL2204 switch, the completion of AM radio and FM radio conversion. The FM-AM receiver with built-in power supply DC power supply directly to the supply.Key words:FM AM Receiver ULN2204IC目录前言 (1)第1章课题研究价值 (2)第1.1节选题背景 (2)第1.2节调频调幅接收机的概述 (2)第1.3节调频调幅接收机形式及用途 (4)第2章直流稳压电源设计 (6)第2.1节直流稳压电源的基本组成 (6)第2.2节直流稳压电源的设计 (8)第3章调频调幅接收机电路及工作原理 (12)第3.1节UNL2204单片集成电路 (12)第3.2节调频调幅接收机的原理图及工作原理 (17)第4章调频调幅接收机的设计 (21)第4.1节方案选择与技术指标 (21)第4.2节元器件的选择 (21)第4.4节调试说明 (28)第5章安装过程及注意事项 (32)第5.1节故障检测及处理 (32)结论 (35)附录 (36)参考文献 (39)致谢 (40)前言集成电路具有体积小、功耗低、可靠性高、性能好、使系统整机实现很少调整或者不调整等优点，通信电子电路正迅速向集成方向发展。

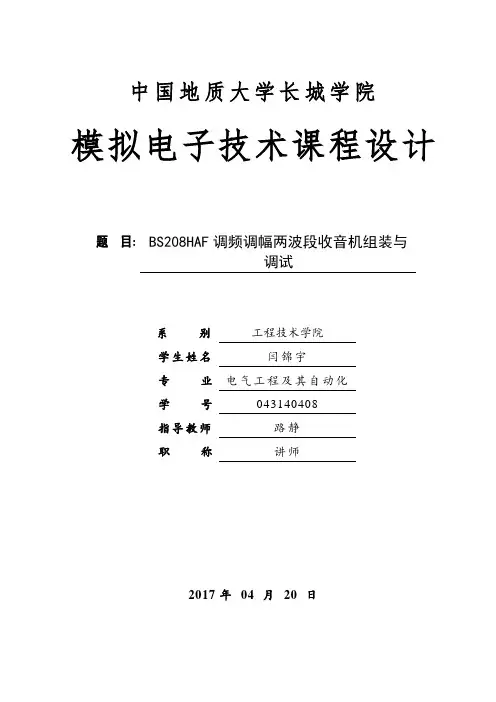

中国地质大学长城学院模拟电子技术课程设计题目:BS208HAF调频调幅两波段收音机组装与调试系别工程技术学院学生姓名闫锦宇专业电气工程及其自动化学号*********指导教师路静职称讲师2017年04 月20 日摘要调频收音机一直在人们的生活娱乐中占有非常重要的地位。
从老式的晶体管收音机到今天的网络收音机，说明通过广播享受生活一直是人们喜欢的生活方式。
如今，随着消费类电子的兴起和繁荣以及数字电子的发展，广大从事消费类电子设计的厂商都不忘在诸如MP3、智能手机、便携式Video播放器等产品中嵌入FM部分。
了解收音机的工作原理并通过画原理图、焊接电路板、调试作品的电工电子实训对我们学习电子技术类的大学生有很多意义。
本实训报告简单分析了BS208HAF调频调幅两波段收音机组装与调试电路的工作原理及其组装和调试并且制作出了一台可以自由选择电台和调节音量的便携式调频收音机。
关键词：调频FM；调幅AM；收音机；模拟电子技术目录1.绪论 (1)1.1设计目的及意义 (1)1.2设计内容与要求 (1)1.3主要元器件 (1)1.4主要工具、器材 (3)2.收音机的原理 (3)2.1电路原理图 (3)2.2 BS208HAF调频调幅两波段收音机的工作原理 (3)3.1画出收音机的电路原理图 (4)3.2设计出的电路板 (5)4.实物调试 (5)4.1主要元器件的识别及描述 (5)4.2制作收音机的过程 (7)5.故障分析 (8)6.心得体会 (8)7.总结 (9)1.绪论随着科技的进步，收音机已经广泛应用到我们的生活中，收音机的装配与调试是高频电子电路的一门最重要的实训课程通过本课程的设计可以加深我们对无线电发送与接收设备中的有关电路的原理组成与功能的认识同时该课程设计也融合了模电与数电的知识巩固了我们学过的知识。
收音机的安装、焊接及调试,让我们了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的工作作风。
BS208HAF调频调幅两波段收音机组装与调试收音机课程设计论文BS208HAF调频调幅两波段收音机组装与调试收音机课程设计论文简介：X大学模拟电子技术课程设计题目:BS208HAF调频调幅两波段收音机组装与调试系别工程技术学院学生姓名专业电气工程及其自动化学号指导教师职称年月日摘要伴随着科学技术的发展，收音机已经广泛应用于我们的社会生活中。
从一般的调幅收音机到高级的调频收音机，实用性也越来越广泛，就从从携带方式上来说，也是越来越BS208HAF调频调幅两波段收音机组装与调试收音机课程设计论文内容：X大学模拟电子技术课程设计题目:BS208HAF调频调幅两波段收音机组装与调试系别工程技术学院学生姓名专业电气工程及其自动化学号指导教师职称年月日摘要伴随着科学技术的发展，收音机已经广泛应用于我们的社会生活中。
从一般的调幅收音机到高级的调频收音机，实用性也越来越广泛，就从从携带方式上来说，也是越来越便利。
从家庭到汽车上的收音机，都可以证明我们收音机的技术含量都在不断的上升。
本课题主要研究919型晶体管超外差收音机的设计全以及制作的过程，各部分电路的组成、作用、性能指标和工作原理。
主要的设计思路是：由天线、输入回路、电路板、电池槽、扬声器组成外壳等组成。
本课题设计成果，基本上满足要求，性能指标基本符合要求。
本电路的缺点是音质噪声大，电路还有一点失真接受信号效果不是很好等等，还需改进。
关键词：调频；调幅；收音：信号传输；目录1绪论11.1设计的意义及目的11.2设计的内容及要求11.3所需要的器材及工具12收音机的工作原理22.1电路原理图22.2高频振荡器32.3调谐回路32.4中频放大器32.5自动增益和增益32.6功率放大级43印制电路板设计43.1画出收音机电路图43.2用软件制做电路板43.3打印电路板54实物调试54.1收音机内部的大体组成54.2描述各个元器件的及所在位置74.3排除故障检查电路74.4收音机的调试85总结8参考文献81绪论伴随着科学技术的发展，收音机已经广泛应用于我们的社会生活中。
在电子管收音机中，电子管的输出、输入阻抗很高，放大能力也比晶体管强，所以中周都采用双谐振耦合回路，选择性好，基本上都只用一级中放。
晶体管收音机中，晶体管的输入阻抗很低，所以中周的次级不用谐振回路；晶体管的输出阻抗也较低，所以中周的初级谐振回路也用线圈的抽头，只将部分线圈并联到输出阻抗上，以确保谐振回路的Q值。
这样一级中放的增益、选择性就有限。
为保证整机的选择性、灵敏度，一般都采用两级中放，此收音机就是采用中周线圈来较小阻抗的。
目前国外温度控制技术发展较为成熟，以智能型温度控制器为主。
而国内自主空调温控器多为传统式电子产品，温度传感器采用热敏电阻或热电阻，部分产品温度设定和风速开关通过触摸键和液晶显示屏实现人机交互界面，冷热切换自动完成，运算放大电路和开关电路实现双位调节。
这类智能温控器产品改善了人机交互界面，解决了“温度设定分度值过粗”等问题，但仍存在“控制精度不高”、“时间常数大”、“操作较复杂”等问题。
进入21世纪后，温度控制器正朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟温度控制。
1.1设计的意义及目的通过对S208HAF调频调幅收音机组装、焊机、调试能培养自己多方面的能力素质。
（1）大体上对收音机的安装、焊接、调试及生产过程初步有了一定的了解，增强动手能力。
（2）学会了利用工艺文件独立进行整机的焊接和调试，并达到产品的质量要求；（3）初步掌握了一定的焊接技术与简单电路元器件的识别、装配，并对故障的诊断和排除有了一定的检测和解决故障的能力及方法，为今后对复杂电路的分析奠定基础；（4）BS208HAF调频调幅收音机的工作原理也有了一定的深入了解；（5）熟悉了电子电路安装、焊接工艺的基本知识和原理，初步掌握了焊接技术并且能正确的安装、焊接一台正规的收音机，并能对其进行相关的调试；（6）学会编制简单电子产品工艺文件，能按照行业规程要求，撰写实训报告。
（7）了解了安全用电知识，学习了安全操作要领，培养了严谨的工作作风，培养了良好的工作习惯，培养了正确的劳动观与人生观，也培养团队意识和集体主义精神。
1.2设计的内容及要求设计的内容是设计一个超外差的调频收音机，从设计，构图，软件制版，打印，焊板调试到成品，制作过程中要严格按照老师的要求进行安装和焊接，调频以及调幅使收音机的收频率达到最大。
1.3所需要的器材及工具器材及工具（1）电烙铁一个（2）十字改锥、片改锥各一个（3）镊子一支（4）万用表一部（5）BS208HAF 调频调幅收音机完整组件（6）焊锡半米（7）两节5号电池（8）电路图、元件清单2收音机的工作原理2.1电路原理图图1：收音机的电路原理图 2.2高频振荡器当两个不同频率的正弦交流电通过非线性器件时（例如三极管或二极管），就会产生许多新的频率成份，其中之一就是这两个频率的差频。
为了达到变频的目的，收音机必须自身有一个产生等幅波的高频振荡器，这个振荡器就叫做本机振荡器，简称“本振”。
从输入回路接收的调幅信号（电台）和本机振荡器产生的高频等幅信号一起送到一个三极管高频放大器。
为了产生新的频率成份，我们使三极管工作在非线性区，这样在三极管的输出端就会产生许多新的频率成份，当然，其中就有我们希望得到的差频。
我们把这一过程称为“变频”。
为了得到一个固定的差频，本振频率必须始终比输入信号的频率高一个固定值，我国工业标准规定该频率值为465kHz。
以上三种频率之间的关系可以用下式表达：本机振荡频率－输入信号频率=中频2.3调谐回路由于中频信号的频率固定不变而且比高频略低，所以它比高频信号更容易调谐和放大。
通常，中放级包括1~2级放大及2~3级调谐回路，这与前面我们介绍过的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多。
2.4中频放大器可以说：超外差式收音机的灵敏度和选择性在很大程度上就取决于中放级性能的好坏。
检波与AGC电路经过中放后，中频信号进入检波级，检波级也要完成两个任务：一是在尽可能减小失真的前提下把中频调幅信号还原成音频。
二是将检波后的直流分量送回到中放级，控制中放级的增益（即放大量），使该级不致发生削波失真。
由于各电台的发射功率大小不同，电台距离收音机的远近也相差很大，所以它们在收音机天线中产生的感应电压也相差十分悬殊，强弱之间可能相差上万倍。
2.5自动增益和增益如果收音机对这些信号都一视同仁地放大，结果强台的音量就会声振屋瓦，而弱台的音量则细如蚊蚋。
显然为了平衡强弱之间的差异，必须要使整机的增益（放大量）能自动地进行控制。
通常的解决方法是通过调整中放级的工作点（集电极电流）。
电台信号强时，把中放级的电流调小，使这一级的增益降低；反之，电台信号弱时将中放级的电流适当调大，使它的增益增加。
完成这种作用的电路通常称为自动增益控制电路，简称AGC （AutomaticGainControl）电路。
低频前置放大级低放也称电压放大级。
从检波级输出的音频信号很小，大约只有几毫伏到几十毫伏。
电压放大的任务就是将它放大几十至几百倍。
2.6功率放大级功率放大级电压放大级的输出虽然可以达到几伏，但是它的带负载能力还很差，这是因为它的内阻比较大，只能输出不到1mA的电流，所以还要再经过功率放大才能推动扬声器还原成声音。
一般，袖珍收音机的输出功率约在50~100毫瓦（mW）左右。
所以超外差式的接收方式适用于收音机中。
3印制电路板设计3.1画出收音机电路图图2：软件DXP2004制出的此收音机电路原理图3.2用软件制做电路板使AD2020在软件上画出电路，没有的器件进行补画，再对器件进行封装，之后用器件制成电路板，布好线制作出PCB板.图3：DXP2004软件敷铜之后的电路板。
3.3打印电路板印刷电路板印制电路板，又称印刷电路板、印刷线路板，简称线路板，常使用英文缩写PCBPrinted?circuit?board）或写PWB（Printed?wire?board），以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔（如元件孔、紧固孔、金属化孔等），用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。
由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。
将制作好的电路板打印出来，找到各个元器件所在的位置，焊接电路板。
4实物调试4.1收音机内部的大体组成电解电容图一所示为电解电容，在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，否则不能完成实现收音功能。
并且电解电容要紧贴电路板立式安装焊接，太高就会影响后盖的安装。
作用：隔直流：作用是阻止直流通过而让交流通过。
旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。
耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路。
滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。
储能：储存电能，用于必须要的时候释放。
瓷片电容和电解电容一样，要求其管脚的长度要合适。
在焊接瓷片电容时不必考虑它的正负极性。
MLCC(1类)—微型化,高频化,超低损耗,低ESR,高稳定,高耐压,高绝缘,高可靠,无极性,低容值,低成本,耐高温.主要应用于高频电路中。
MLCC(2类)—微型化,高比容,中高压,无极性,高可靠,耐高温,低ESR,低成本.主要中作隔直,耦合,旁路和滤波等电容器使用中周中频变压器（俗称中周），超外差式晶体管收音机中特有的一种具有固定谐振回路的变压器，但谐振回路可在一定范围内微调，以使接入电路后能达到稳定的谐振频率（465kHz）。
微调借助于磁心的相对位置的变化来完成。
收音机中的中频变压器大多是单调谐式，结构较简单，占用空间较小。
由于晶体管的输入、输出阻抗低，为了使中频变压器能与晶体管的输入、输出阻抗匹配，初级有抽头，且具有圈数很少的次级耦合线圈。
双调谐式的优点是选择性较好且通频带较宽，多用在高性能收音机中。
晶体管收音机中通常采用两级中频放大器，所以需用三只中周进行前后级信号的耦合与传送。
实际电路中的中周常用T1、T2、T3等符号表示。
在使用中不能随意调换它们在电路中的位置。
?三极管晶体三极管具有电流放大作用如图四所示，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。
这是三极管最基本的和最重要的特性。
我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。
电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
?变压器中频变压器实际是带通滤波器.在超外差收音机中,接收的高频信号都变成465KHz(现在一些收音机中也有用455Hz做中频的)的中频信号,中频变压器就是用做让465KHz信号通过而对其他信号阻抗很大.在收音机中起滤波和偶合的作用.?磁棒及线圈如图五所示磁棒的材料一般是铁氧体，因为它的导磁率较高，比其他的金属导磁率高.磁棒的长度以及线圈的匝数要和可调电容容量匹配，也就是说要保证统调的要求才行。
