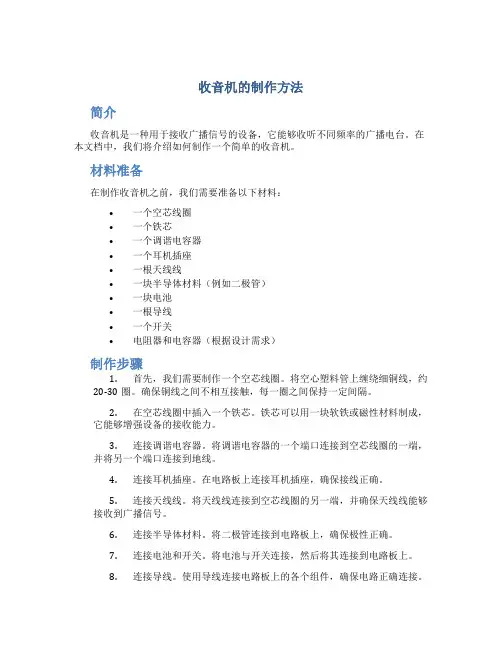

调频收音机的制作一实验目的认知目标： 1、了解简易收音机的简单原理。
2、了解整机安装的一般步骤。
3、学习焊接成批元器件的操作程序。
技能目标： 1、学会用万用表检测印刷线路板和电阻。
2、掌握一批电阻在印刷板上的焊接六步操作。
3、完成所有电阻在印刷板上的焊接。
情感目标： 1、进一步培养和训练学生良好的操作习惯。
2、激励学生好学向上、追求科学、树立理想。
二实验内容(1) 学习使用电烙铁，并能使用其熟练的焊接；(2) 熟练掌握电烙铁焊接各电子元件的基本方法；(3) 学习识别简单的电子元件与电子线路；(4) 学习并掌握收音机的工作原理；(5) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
三实验器材1、简易收音机讲义、教材。
2、万用表、电烙铁、烙铁架、焊锡、松香、斜口钳、尖嘴钳、镊子、剪刀、断锯条等。
3、印刷板、电阻（R1=100KΩ，R2=4148Ω，R3=1.5KΩ，R4=4.7KΩ，R5=2.2KΩ，R6=330Ω）。
4、电容器及其它电容器：C1=30P，C2=30P，C3=30P，C4=10Μf，C5=403，C9=150P，C10=1P，C11=4.7μF，C12=15P，C13=103，C14=103，C15=500P，C16=4.7μF，C17=10μF，C18=203，C19=403，C20=10μF，C21=220μF，C22=220μF，C23=403，C24=403。
电感：L1=3.5T，L2 天线线圈，L3=14.5T，L4=10.5T，L5=100Mh。
滤波器：CF1 455B，CF2 10.7M。
扬声器、主辅板、跳线、电位器等。
四实验原理收音机原理就是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。
由于广播事业发展，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频信号就会象处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。

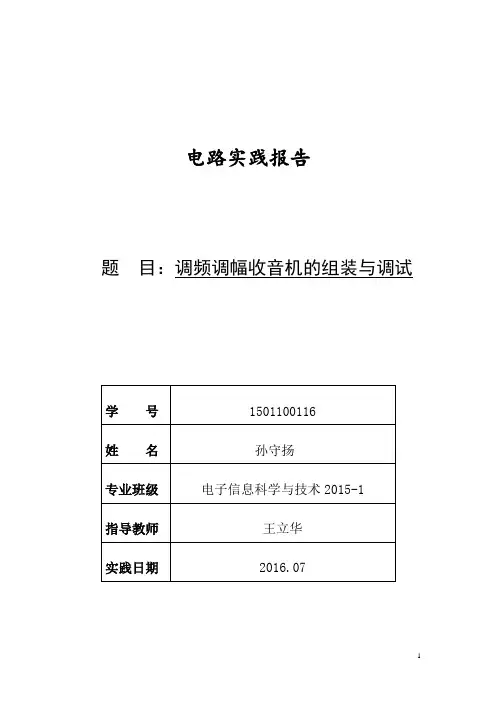

电路实践报告题目：调频调幅收音机的组装与调试一、实践目的(1)学习元器件的基本识别方法和参数测试方法；学习万用表的基本使用方法；(2)焊接收音机的电路板，安装收音机，了解收音机的工作原理；(3)学会看懂收音机的电路原理图；(4)了解装配技术有关常识；(5)掌握基本的焊接技术，培养在工作中耐心细致，一丝不苟的作风；(6)学习使用万用表对电路性能测试方法和测量数据的分析；(7)通过对收音机的安装，焊接，调试，了解电子产品的装配全过程，训练动手能力掌握元器件的识别，建议测试，及整机调试，装配工艺；(8)收音机的装配和调试合格；(9)学习科研生产工作的总结方法。

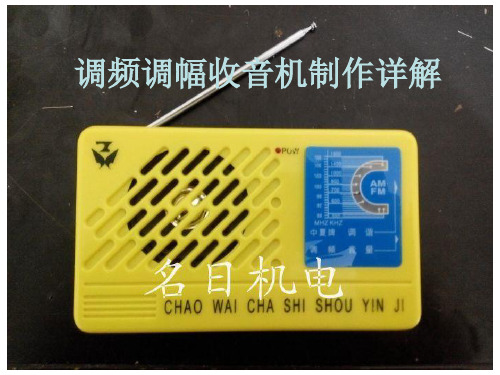

二、主要实践过程1、对CF210SP型收音机的认识CF210SP型收音机是新型的调频、调幅两波段收音机，调频波段采用CD9088的芯片，其采用贴片元气件SMT封装，接收频率范围为76-108MHZ，不仅能接收调频广播，还能接收校园广播和部分电视台的音频信号；调幅波段采用直放式集成电路TA7642，接收频率范围是525-1605KHZ，具有电路简洁，装配成功率高，有较好的选择性等优点；功放电路采用TDA2822的专用功放集成电路，具有声音大，音质好等优点。
2、常用电子元器件识别一、电阻的识别电阻分碳膜电阻、金属膜电阻和可调电阻。
表示电阻基本规格的是阻值和承受功率。
本机所用电阻均为1/16瓦碳膜电阻。
电阻阻值表示方法有二种：第一种是直接在电阻上标出数值、误差；第二种是用色环表示阻值和误差。
这种色环电阻的优点是在装配、调试和修理过程中不用拨动元件即可在任意角度由色环而知其阻值。
色环电阻识别方法是：紧靠电阻边缘的色环为第一色环，其余依次为第二、第三、第四环。
第一、二环分别表示电阻阻值前两位有效数；第三环表示倍率（10的幂次），也就是零的个数，第四环表示误差。
例如:色环顺序1234读数顺序灰红橙金Ω± 5%色环认识的规律表示允许误差的色环比别的色环稍宽、离别的色环稍远。
一、电路原理及装配说明1、收音机（或接收）部分原理：调频信号由TX接收，经C9耦合到IC1的1 9脚内的混频电路，IC1第1脚内部为本机振荡电路，1脚为本振信号输入端，L 4、C、C10、C11等元件构成本振的调谐回路。
在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压。
10脚外接电容为鉴频电路的滤波电容。
这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从11脚输出，经过R10、C2 5、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。
2、对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。
C2、C3、C4、C5、L1以及VT1集电极和发射极之间的结电容Cce构成一个LC振荡电路，在调频电路中，很小的电容变化也会引起很大的频率变化。
当电信号变化时，相应的Cce也会有变化，这样频率就会有变化，就达到了调频的目的。
经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。
VT1、VT2用9018超高频三极管作为振荡和发射专用管。
3、焊接和安装一般先装低矮、耐热的元件，最后装集成电路。
应按如下步骤进行焊接：⑴清查元器件的质量，并及时更换不合格的元件；⑵确定元件的安装方式，由孔距决定，并对照电路图核对电路板；⑶将元器件弯曲成形，本电路所有的电阻（除R12外）均采用立式插装，尽量将字符置于易观察的位置，字符应从左到右，从上到下。
以便于以后检查，将元件脚上锡，以便于焊接；⑷插装。
应对照电路图对号插装，有极性的元件要注意极性，如集成电路的脚位等；⑸焊接。
各焊点加热时间及用锡量要适当，防止虚焊、错焊、短路。
调频无线话筒的制作及电路调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。
本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。
非常适合广大青少年无线电爱好者装配使用。
一、电路的工作原理图1是wxh02型无线话筒的电路原理图。
该电路主要由驻极体话筒和一只高频三极管90l 8组成。
三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。
驻极体话筒BM将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。
R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。
l和c5决定振荡频率，f=1／2π，调整l的匝数及间距可改变振荡频率。
R1为驻极体话筒的供电电阻。
二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。
c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。
驻极体话筒采用优质的话筒。
振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。
其它电阻采用图l所示的参数即可。
三、安装制作wxh02型无线话筒的印刷电路图见图2。
在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。
安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。
将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。
以上元器件的插装孔位请认真对照图2来确定。
电感线圈的两个引出端首先刮除表面上的绝缘漆，然后上好锡，插装时要贴近电路板并牢固焊接，如有虚焊，振荡会不稳定，工作也会不正常。
diy少年晶体管调频收音机这是一台用3DP场效应管检波的FM矿石收音机，双栅分接电路，耳机是助听机耳机每只直流电阻85欧2只串联，在室内3楼能收到3个台103.9龙广乡村广播和103.3哈尔滨交通台和91.7中国之声，不过是在不同的地方,不同的地方不同的电台信号强度不一样,初步体会FM MOS矿机选择性好声音优美灵敏度高，我这距发射塔1公里左右中间有建筑物阻挡，室外太冷了没有去室外试机电路图：采用qg2007 老师的双栅电路，我在G1和地之间加了电阻和电容，可以增加音量，电容的容量要适中，在这台机器上1800p效果最好，开关K的作用是机器初次使用时如收不到台，就按一下，使机器启动，以后就不必按了，这样机器就可以稳定工作了TDA7000单片调频收音机电路图，电路很简单，谐振电感可以使用0.5毫米漆包线在直径5毫米的塑料棒上绕5匝左右。
伸缩匝间距使调节范围符合调频波段。
电路使用高阻耳机。
当然，也可以加一级放大，然后使用普通的耳机。
自己DIY调频收音机效果还可以（没用放大电路直接用32欧姆的耳机收听，天线用的是1米的软导线）在市区能收到7到8个调频台本电路图所用到的元器件：9018 9014 3AX31 收音机电路见图1它的新颖之处在于前级晶体管VT1以不同于超再生式及超外的方式进行工作，同时具有混频、本振、锁相环同步检波及低频放大4种功能。
L1、C2组成Q值较低的FM频段（87MHz-108MHZ)宽带输入回路，中心频率98MHZ。
L2、C5、C6组成本振调谐回路，本振频率为输入接收频率及本振信号的二次谐波，混频后输出的中频信号落在音频范围内。
由于VT1的输出电导是集电极电流的函数，所以它一身具有控制本振频率的功能。
VT1作为本机振荡器时，接成共基极电路，由于L1、C2对本振频率失谐，所以VT1的基极等效接地。
VT1作为混频器时，则为共发射极电路。
VT1作为同频检波器时，也是共基极电路，这是国为C3取值很大，对音频信号容抗很小，可认为VT1的基极交流接地。
