附件1：一类含间隙系统的分岔与混沌的形成过程0 引言在机械生产中，有些装置由于考虑到保证润滑油膜、装配误差或热胀的需要，实际机构往往需要有意预留微量的间隙；有些装置由于使用过程中产生的磨损以及加工、制造和安装时出现的误差，不可避免地导致了间隙的出现；另外，像齿轮、连杆、凸轮、轴承等系统的有关零部件中, 间隙也是不可避免的。
由于间隙的存在，接触状态会发生变化，导致构件之间出现接触、脱离、再接触、再脱离的重复冲击，对动载荷和系统的动态特性产生不良影响，有时后果还非常严重。
当然，有些冲击机械和装置是利用碰撞振动达到预期工作目的的, 如振动压路机、振动夯土机、冲击震动落砂机和浇灌混凝土时的振动捣实等。
因此，对于含间隙机械系统和冲击振动系统而言，如何趋利避害、进行动力学优化设计、提高可靠性以及降低噪声等问题的研究，既具有理论价值又有着重大的现实意义。
一些根本问题的解决，将不仅推动非线性学科的发展，同时为工程设计提供全新的准则。
因此，近年来含间隙系统的研究已引起国内外学者的普遍关注。
碰撞振动问题的研究在理论上提出了一系列新的课题, 形成了非线性动力学研究的一些新的分支。
目前, 国内外学者已开始研究碰撞振动系统的奇异性问题[1，2]和复杂分岔问题[3]，含间隙、摩擦、迟滞等分段光滑力学因素的机械系统的动力学问题[4，5]与混沌控制问题[6]也受到普遍关注。
随着理论研究的日益深入, 含间隙机械系统及冲击振动系统的应用研究[7，8]也正在迅速开展。
Natsiavas用接缝分析证明，耗散连续分段线性振子的周期运动不会发生Hopf分岔[9]。
本文通过选用变步长四级四阶Runge-Kutta法进行数值仿真，研究了由一类直齿圆柱齿轮系统建模得到的单自由度含间隙弹性约束系统周期运动的局部分岔及混沌的形成过程，通过选择一个碰撞界面作为Poincaré映射截面，首次证明单自由度含间隙系统中不仅存在叉式分岔、倍周期分岔，而且还存在Hopf分岔（或称内衣马克-沙克分岔，概周期分岔），并且给出了发生Hopf分岔的具体系统参数。
一类化学振荡系统的分岔与混沌的开题报告概述：化学振荡现象是一种普遍存在于许多化学体系中的动态行为。
其中，一类典型的化学振荡系统是Belousov-Zhabotinsky（BZ）系统。
BZ系统是非平衡体系，其内在复杂性使之成为研究非线性科学的一个著名的模型系统。
本文将重点介绍BZ系统的分岔和混沌现象的研究进展，并探讨其物理意义及应用前景。
一、BZ系统的基本原理BZ系统是由Boris Belousov和Anatol Zhabotinsky于20世纪60年代提出的，是一种二氧化硅-氯离子-马来酸体系。
BZ反应发生在溶液中，其化学方程式如下：H2O2 + BrO3- + CH2(CO2H)2 + H+ → Br- + CO2 + 2H2O此反应是一种自催化反应，表现出周期性的振荡行为。
BZ系统的振荡行为可以用化学反应动力学模拟，其基本模型方程式为：dx/dt=-a*x+b*y-x*x*ydy/dt=c*x-d*y-x*x*y其中，x、y是反应物浓度，a、b、c、d是化学参数。
BZ系统中的振荡行为与系统中各种物质浓度之间的非线性耦合有关。
二、BZ系统的分岔现象分岔现象是非线性系统中的一种重要现象，是指当某一系统参数发生变化时，系统可能从一个稳定状态（例如周期振荡）转向另一个状态（例如混沌状态）。
在BZ系统中也存在分岔现象。
1. 合成分岔合成分岔是指由于系统参数的微小变化导致系统从单周期运动转向多周期运动，即系统中强制周期和自发周期之间的某种作用在特定条件下显示出来。
合成分岔可以通过确定特定系统参数的变化来模拟。
2. 超过临界振荡激励（TH）超过临界振荡激励（TH）是指在BZ系统中，当外部激励的振荡频率超过系统自身振荡频率的某一阈值时，系统会出现从单周期振荡到双周期、三周期或更高周期的分岔。
三、BZ系统的混沌现象混沌是指非线性系统中的一种普遍存在的无规则运动状态。
BZ系统中的混沌现象一般是在某些参数变化的情况下出现的。

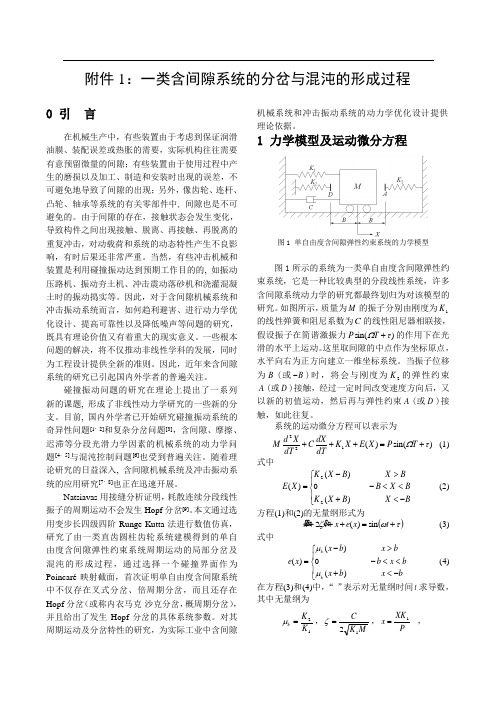

附件1：一类含间隙系统的分岔与混沌的形成过程0 引言在机械生产中，有些装置由于考虑到保证润滑油膜、装配误差或热胀的需要，实际机构往往需要有意预留微量的间隙；有些装置由于使用过程中产生的磨损以及加工、制造和安装时出现的误差，不可避免地导致了间隙的出现；另外，像齿轮、连杆、凸轮、轴承等系统的有关零部件中, 间隙也是不可避免的。
由于间隙的存在，接触状态会发生变化，导致构件之间出现接触、脱离、再接触、再脱离的重复冲击，对动载荷和系统的动态特性产生不良影响，有时后果还非常严重。
当然，有些冲击机械和装置是利用碰撞振动达到预期工作目的的, 如振动压路机、振动夯土机、冲击震动落砂机和浇灌混凝土时的振动捣实等。
因此，对于含间隙机械系统和冲击振动系统而言，如何趋利避害、进行动力学优化设计、提高可靠性以及降低噪声等问题的研究，既具有理论价值又有着重大的现实意义。
一些根本问题的解决，将不仅推动非线性学科的发展，同时为工程设计提供全新的准则。
因此，近年来含间隙系统的研究已引起国内外学者的普遍关注。
碰撞振动问题的研究在理论上提出了一系列新的课题, 形成了非线性动力学研究的一些新的分支。
目前, 国内外学者已开始研究碰撞振动系统的奇异性问题[1，2]和复杂分岔问题[3]，含间隙、摩擦、迟滞等分段光滑力学因素的机械系统的动力学问题[4，5]与混沌控制问题[6]也受到普遍关注。
随着理论研究的日益深入, 含间隙机械系统及冲击振动系统的应用研究[7，8]也正在迅速开展。
Natsiavas用接缝分析证明，耗散连续分段线性振子的周期运动不会发生Hopf分岔[9]。
本文通过选用变步长四级四阶Runge-Kutta法进行数值仿真，研究了由一类直齿圆柱齿轮系统建模得到的单自由度含间隙弹性约束系统周期运动的局部分岔及混沌的形成过程，通过选择一个碰撞界面作为Poincaré映射截面，首次证明单自由度含间隙系统中不仅存在叉式分岔、倍周期分岔，而且还存在Hopf分岔（或称内衣马克-沙克分岔，概周期分岔），并且给出了发生Hopf分岔的具体系统参数。
对其周期运动及分岔特性的研究，为实际工业中含间隙机械系统和冲击振动系统的动力学优化设计提供理论依据。
1 力学模型及运动微分方程图1 单自由度含间隙弹性约束系统的力学模型图1所示的系统为一类单自由度含间隙弹性约束系统，它是一种比较典型的分段线性系统，许多含间隙系统动力学的研究都最终划归为对该模型的研究。
如图所示，质量为M的振子分别由刚度为1K 的线性弹簧和阻尼系数为C的线性阻尼器相联接，假设振子在简谐激振力)sin(τΩ+TP的作用下在光滑的水平上运动。
这里取间隙的中点作为坐标原点，水平向右为正方向建立一维坐标系统。
当振子位移为B(或B-)时，将会与刚度为2K的弹性约束A(或D)接触，经过一定时间改变速度方向后，又以新的初值运动，然后再与弹性约束A(或D)接触，如此往复。
系统的运动微分方程可以表示为)sin()(122τΩ+=+++TPXEXKdTdXCdTXdM(1)式中⎪⎩⎪⎨⎧-<+<<->-=BXBXKBXBBXBXKXE)()()(22(2)方程(1)和(2)的无量纲形式为()τωζ+=+++txexxx sin)(2(3)式中⎪⎩⎪⎨⎧-<+<<->-=bxbxbxbbxbxxekk)()()(μμ(4)在方程(3)和(4)中，“·”表示对无量纲时间t求导数，其中无量纲为12KKk=μ，MKC12=ζ，PXKx1=，1K MΩω=，M K T t 1=， PBK b 1= (5)2 系统的分岔和通向混沌的道路2.1 倍化分岔以及通向混沌的倍周期道路对应于系统的不同参数，图1所示的冲击副可能处在三种完全不同的冲击状态：无冲击状态、单边冲击状态和双边冲击状态。
无冲击状态对应（4）式中b x >或b x -<，这时不发生冲击；单边冲击状态对应（4）式中b x ->或b x <，这时振动位移仅在一端超过两极刚度的转折点；双边冲击状态时系统位移在两端均超过两极刚度转折点。
图2 分岔图当间隙较小、弹性约束刚度较大（这里取01.0=b ，30=k μ，2.0=ξ）时，对系统进行数值积分。
积分得到的局部分岔图如图2所示，图中横向坐标为激振频率，纵向坐标为振子运动到弹性约束A 点时的瞬时速度。
可以明显看出，随着激振频率的减小，系统出现逆倍化分岔序列，并产生了在人们所不希望看到的混沌行为。
为了更详尽地描述系统的倍化分岔行为以及通向混沌的过程，在上述系统参数下对模型进行相图响应分析。
(a)184.1=ω (b)17.1=ω(c)163.1=ω (d)184.1=ω(e)17.1=ω (f)163.1=ω(g) 15.1=ω (h)15.1=ω图3 相图和Poincaré图图3a 为激振频率184.1=ω时系统的相图，图中横向坐标表示振子在水平方向的位移量，纵向坐标表示振子在水平方向的速度，这时系统做稳定的单周期运动，冲击状态为双边冲击，系统位移在两端均超过两极刚度的转折点。
随着激振频率的减小，系统发生倍化分岔，这时系统做双周期运动，激振频率17.1=ω时的相图如图3b 所示。
当激振频率减小到163.1=ω时，系统再次发生倍化分岔，振子做周期4运动，相图如图3c 所示。
依此类推，从图3a 、3b 和3c 可以看出系统的逆倍化分岔序列。
相图3d 、3e 、3f 分别是与相图3a 、3b 、3c 相互对称的叉式形式，这时系统参数保持不变，激振频率也分别对应相等，只是初值不同。
当15.1=ω时，系统出现非周期的稳态响应，系统经倍周期道路而进入混沌响应状态，这时的相图见图3g 。
图3h 为15.1=ω时系统的Poincaré图，可以看出混沌吸引子的形状。
2.2 Hopf 分岔以及通向混沌的准周期道路选取图1的一组系统参数02.0=ζ，20=k μ，0.0=b ，取激振频率ω为分岔参数，数值计算系统在ω∈[2.6,4.5]内的动态响应。
对单自由度系统，通常选择σS R ⨯⊂2,令t ωθ=，{∈=),,(θσxx S R ⨯2, })π2m od(0=θ作为Poincaré截面，但是对振动冲击系统而言，存在由“擦边运动”所造成的奇异性，选择σ作为Poincaré截面不易观察冲击系统的“擦边运动”，见文献[1]。
故在本文中选择截面A ：S R ⨯⊂2σ,{∈=),,(τσxx }0,,0.0,2>==⨯xb x S R τ作为Poincaré截面。
(a) (b)(c) (d)图4 投影映射图：(a)9.2=ω,光滑的吸引不变圈;(b)3.3=ω,变形的吸引不变圈;(c)35.3=ω,锁相;(d)9.3=ω,混沌数值结果表明，当75.2<ω时，系统具有稳定的1－1周期运动，这里用n－p表示碰撞振动系统的周期运动, n和p分别表示力周期数与碰撞次数。
当75.2>ω时，系统发生Hopf分岔，1－1周期运动失稳并分岔出概周期运动，在投影的Poincaré截面上形成一个吸引不变圈，见图4a，值得注意的是在分岔点附近的吸引不变圈具有光滑性, 但随着参数ω的逐渐增加, 吸引不变圈逐渐膨胀并且其光滑性也遭到破坏, 见图4b。
随着参数ω的进一步增加,系统的概周期运动锁相到如图4c所示周期运动。
参数ω继续增加, 系统进入混沌运动，见图4d。
3 结论(1)单自由度含间隙系统中不仅存在叉式分岔、倍周期分岔，而且还存在Hopf分岔。
(2) 全面分析单自由度含间隙弹性约束系统的分岔与混沌行为，选择适当的系统参数，可以避免机械系统工作在混沌状态，降低噪声，改善工作环境。
参考文献[1] Whiston G. S. Singularities in vibro-impactdynamics[J]. Journal of Sound and Vibration,1992, 152(3): 427～460[2] Hu H Y. Detection of grazing orbits and incidentbifurcations of a forced continuouspiecewise-linear oscillator[J]. Journal of Soundand Vibration, 1994, 187(3): 485～493[3] Mahfouz I A, Badrakhan F. Chaotic behaviour ofsome piece-linear systems, partⅠ：systems withset-up spring or with unsymmetric elasticity[J].Journal of Sound and Vibration, 1990, 143(2)：255-288[4] 胡海岩. 分段光滑机械系统动力学的进展[J].振动工程学报. 1995，8(4):331～341[5] J. Knudsen, A. R. Massih. Dynamic stability ofweakly damped oscillators with elastic impactsand wear[J]. Journal of Sound and Vibration,2003, 263: 175～204[6] Hu Haiyan. Controlling chaos of a periodicallyforced nonsmooth mechanical system[J]. ActaMechanica Sinica, 1995,11(3): 251-258[7] 闻邦椿,刘树英,何勍. 振动机械的理论与动态设计方法[M].北京:机械工业出版社, 2002. (15～255)[8] 李润方,王建军. 齿轮系统动力学—振动、冲击、噪声[M]. 北京：科学出版社,1997. (259～351)[9] Natsiavas S. Journal of Sound and Vibration,1990, 141(1): 97～102附：图(b) 相位示意图对应于不同的参数系统，图1所示的系统可能处在三种完全不同的冲击状态：无冲击状态、单边冲击状态和双边冲击状态。
系统的相位示意图如图1b所示，图b中内部的点划线表示无冲击状态，对应（4）式中bx>或bx-<的情况；图b中的虚线表示单边冲击状态，对应（4）式中bx->或bx<的情况，此时振子位移仅在一端超过两极刚度的转折点；图b中最外边的实线表示双边冲击状态，振子位移在两端均超过两极刚度转折点。
