关节臂测量机调研报告关节臂测量机调研报告关节臂测量机的定义: 关节臂测量机是由几根固定长度的臂通过绕互相垂直轴线转动的关节（分别称为肩、肘和腕关节）互相连接，在最后的转轴上装有探测系统的坐标测量装置。
很明显它不是一个直角坐标测量系统，每个臂的转动轴或者与臂轴线垂直，或者绕臂自身轴线转动（自转），一般用三个“ - ”隔开的数来表示肩、肘和腕的转动自由度，2-2-3 配置可以有a0-b0-d0-e0-f0 和a0-b0-c0-d0-e0-f0-g0 角度转动的关节臂测量机，为了适应当前情况，关节数一般小于7，目前一般为手动测量机。

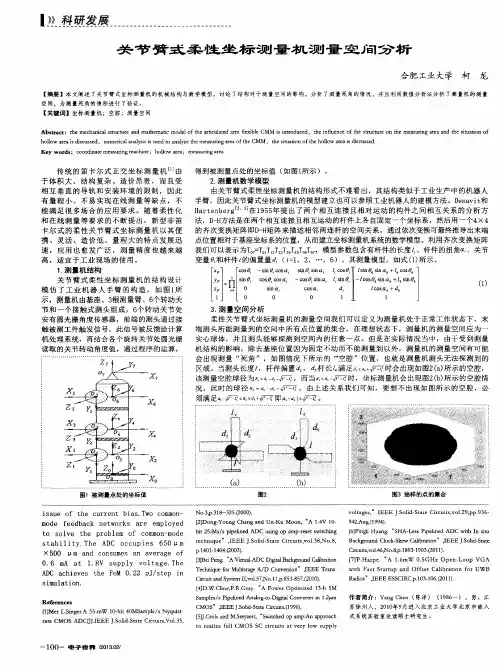

工作原理: 关节臂式测量机是一种新型的非正交式坐标测量机，它以角度基准取代长度基准，将若干杆件和一个测头通过旋转关节串联连接，一端固定，另一端（测头）在空间自由运动，构成一个球形测量空间。
一般它由基座、6 个关节、2 个臂，以及测头等部分组成，该测量系统具有空间六自由度，可以方便地实现复杂工件的测量。
关节臂式坐标测量机以各个关节的转角和作用臂作为测量基准，通过坐标系变换实现坐标测量。
因此，数据采集系统中首要测量的参数为各个关节的转角，作用臂长通过机械结构的标定来确定。
特点: 在检测空间一固定点时关节臂测量机与直角坐标系测量机完全不同，在测头确定情况下直角坐标测量机各轴的位置X，Y，Z对固定空间点是唯一的、完全确定的; 而关节臂测量机各臂对测头测量一个固定空间点却有无穷的组合，即各臂在空间的角度和位置是无穷多、不是唯一的，因而各关节在不同角度位置的误差极大影响了对同一点的位置检测误差。

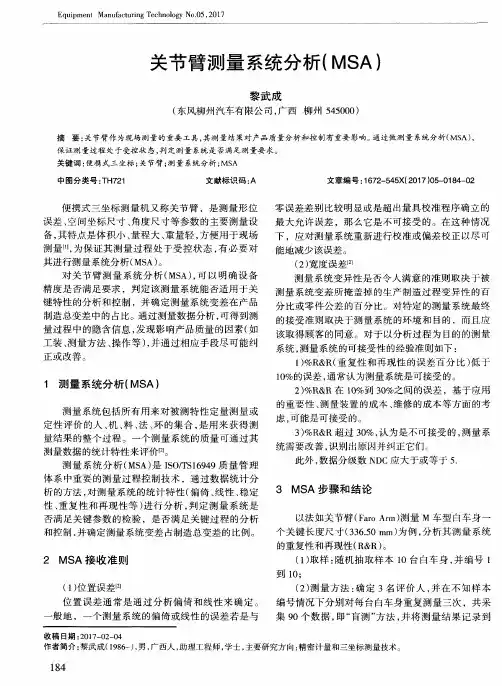

由于关节臂测量机的各臂长度固定，引起误差的主要因素为各转角的误差，因此转角误差的测量和补偿对提高关节臂测量机的精度至关重要。
探测系统（测头）距各关节的距离不同，根据实验和理论推导，不同级的转角误差对测量结果的影响是不同的，越靠近基座处关节的转角误差对测量结果影响越大。
由于关节臂测量机是固定于基座上，基座的的固定方式及刚性对测量精度及重复性的影响亦不能忽略。
关节臂测量机工作原理

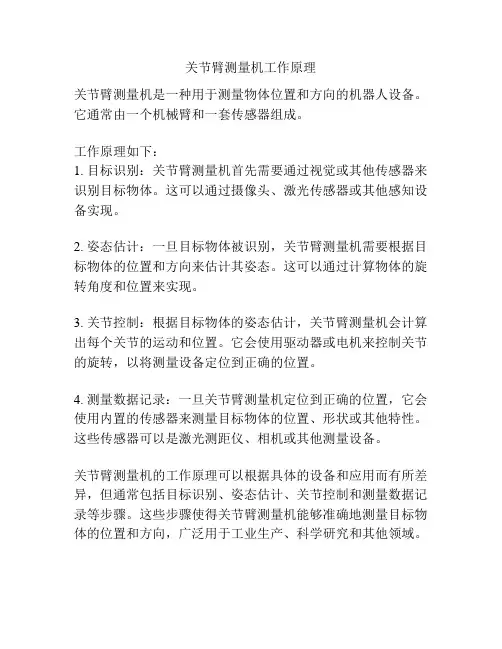

关节臂测量机是一种用于测量物体位置和方向的机器人设备。
它通常由一个机械臂和一套传感器组成。
工作原理如下：
1. 目标识别：关节臂测量机首先需要通过视觉或其他传感器来识别目标物体。
这可以通过摄像头、激光传感器或其他感知设备实现。
2. 姿态估计：一旦目标物体被识别，关节臂测量机需要根据目标物体的位置和方向来估计其姿态。
这可以通过计算物体的旋转角度和位置来实现。
3. 关节控制：根据目标物体的姿态估计，关节臂测量机会计算出每个关节的运动和位置。
它会使用驱动器或电机来控制关节的旋转，以将测量设备定位到正确的位置。
4. 测量数据记录：一旦关节臂测量机定位到正确的位置，它会使用内置的传感器来测量目标物体的位置、形状或其他特性。
这些传感器可以是激光测距仪、相机或其他测量设备。
关节臂测量机的工作原理可以根据具体的设备和应用而有所差异，但通常包括目标识别、姿态估计、关节控制和测量数据记录等步骤。
这些步骤使得关节臂测量机能够准确地测量目标物体的位置和方向，广泛用于工业生产、科学研究和其他领域。

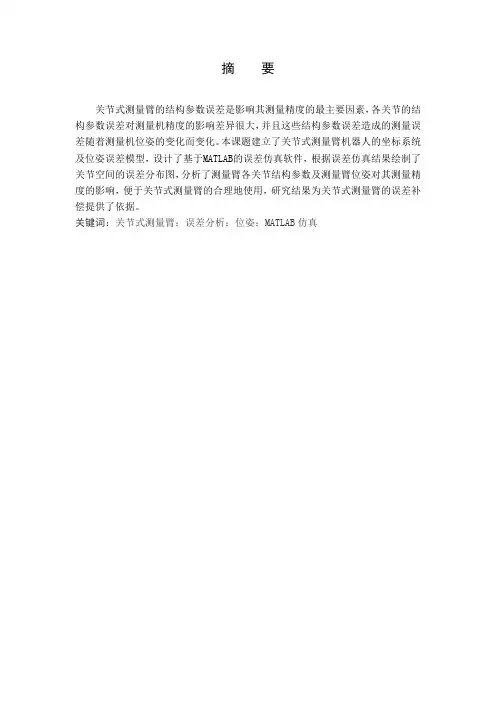

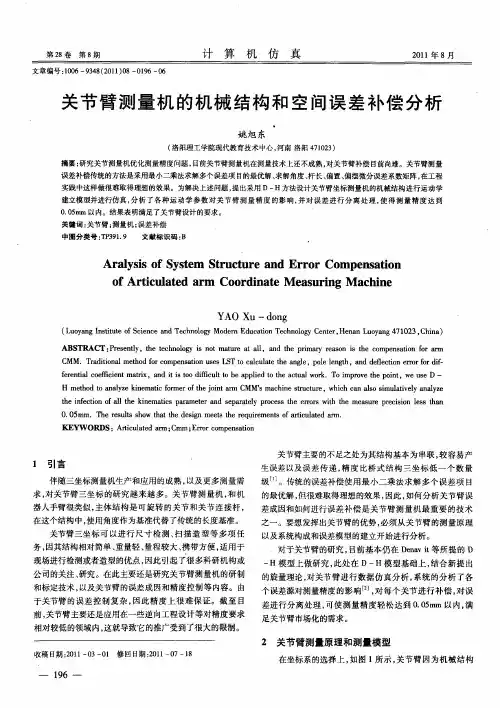

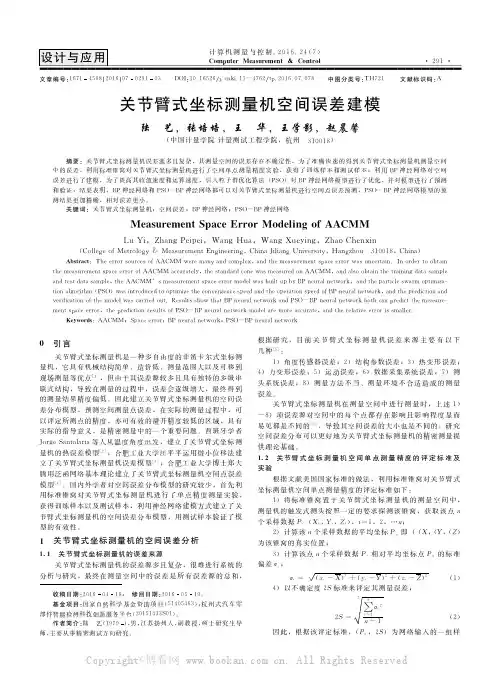

摘要关节式测量臂的结构参数误差是影响其测量精度的最主要因素，各关节的结构参数误差对测量机精度的影响差异很大，并且这些结构参数误差造成的测量误差随着测量机位姿的变化而变化。
本课题建立了关节式测量臂机器人的坐标系统及位姿误差模型，设计了基于MATLAB的误差仿真软件，根据误差仿真结果绘制了关节空间的误差分布图，分析了测量臂各关节结构参数及测量臂位姿对其测量精度的影响，便于关节式测量臂的合理地使用，研究结果为关节式测量臂的误差补偿提供了依据。
关键词：关节式测量臂；误差分析；位姿；MATLAB仿真ABSTRACTThe kinematics parameter errors of the articulated measuring arm are the most important factors that affect its measuring accuracy, the kinematics parameter errors of different joints can cause different measuring errors, and the measuring errors are changing as the articulated measuring arm pose varies. The position and orientation error model of the articulated measuring arm has been built, and an error analysis program based on MATLAB has been developed. The error distribution map has been plotted, the effects of the structural parameters and poses of the articulated measuring arm on the measuring accuracy has been analyzed. The research result provides a basic reference for the error compensation of robots.Key words: articulated measuring arm; error analysis; position and orientation;MATLAB simulation目录第一章绪论 (1)1.1引言 (1)1.2关节式测量臂的误差源 (1)1.3影响关节式测量臂位姿精度的主要因素 (3)1.4本文研究内容 (4)第二章六自由度关节式测量臂运动分析 (5)2.1运动学分析概述 (5)2.1.1坐标变换 (6)2.1.2齐次变换 (8)2.2关节式测量臂D-H模型建立 (8)2.2.1D-H模型建立的方法 (8)2.2.2关节式测量臂的D-H矩阵模型 (9)2.3本章小结 (12)第三章基于MA TLAB的关节式测量臂误差分析 (13)3.1 MATLAB简介 (13)3.2 误差分析界面设计 (13)3.3结构参数误差仿真分析 (17)3.3.1关节转角误差θ对测量臂精度的影响分析 (18)3.3.2关节扭转角误差α对测量臂精度的影响分析 (21)3.3.3杆长误差d对测量臂精度的影响分析 (25)3.3.4关节长度误差a对测量臂精度的影响分析 (27)3.3.5提高测量臂精度的措施 (30)3.4本章小结 (31)第四章总结与展望 (32)参考文献 (33)附录 (34)附录1 (34)附录2 (41)谢辞.......................................................................................................... 错误！未定义书签。

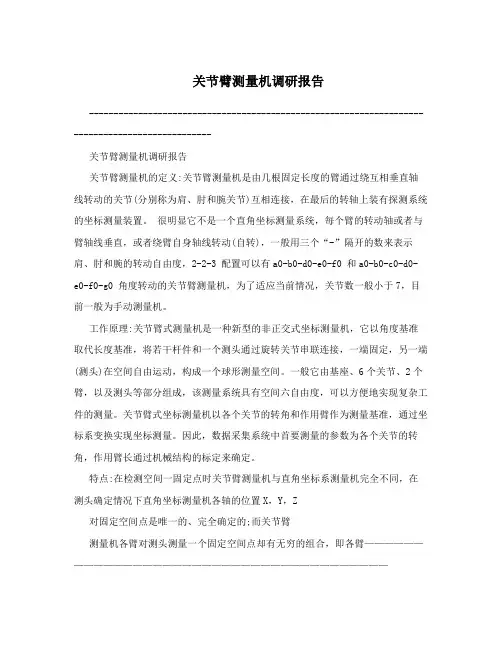

关节臂测量机调研报告------------------------------------------------------------------------------------------------关节臂测量机调研报告关节臂测量机的定义:关节臂测量机是由几根固定长度的臂通过绕互相垂直轴线转动的关节(分别称为肩、肘和腕关节)互相连接，在最后的转轴上装有探测系统的坐标测量装置。
很明显它不是一个直角坐标测量系统，每个臂的转动轴或者与臂轴线垂直，或者绕臂自身轴线转动(自转)，一般用三个“-”隔开的数来表示肩、肘和腕的转动自由度，2-2-3 配置可以有a0-b0-d0-e0-f0 和a0-b0-c0-d0-e0-f0-g0 角度转动的关节臂测量机，为了适应当前情况，关节数一般小于7，目前一般为手动测量机。
工作原理:关节臂式测量机是一种新型的非正交式坐标测量机，它以角度基准取代长度基准，将若干杆件和一个测头通过旋转关节串联连接，一端固定，另一端(测头)在空间自由运动，构成一个球形测量空间。
一般它由基座、6个关节、2个臂，以及测头等部分组成，该测量系统具有空间六自由度，可以方便地实现复杂工件的测量。
关节臂式坐标测量机以各个关节的转角和作用臂作为测量基准，通过坐标系变换实现坐标测量。
因此，数据采集系统中首要测量的参数为各个关节的转角，作用臂长通过机械结构的标定来确定。
特点:在检测空间一固定点时关节臂测量机与直角坐标系测量机完全不同，在测头确定情况下直角坐标测量机各轴的位置X，Y，Z对固定空间点是唯一的、完全确定的;而关节臂测量机各臂对测头测量一个固定空间点却有无穷的组合，即各臂——————————————————————————————————————------------------------------------------------------------------------------------------------在空间的角度和位置是无穷多、不是唯一的，因而各关节在不同角度位置的误差极大影响了对同一点的位置检测误差。

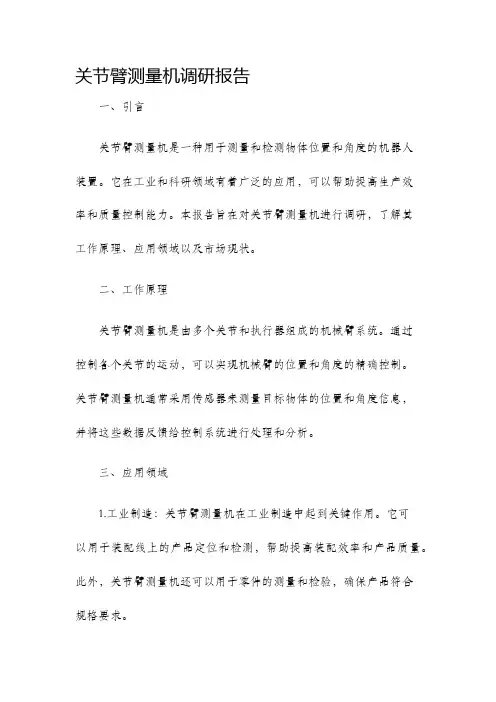

关节臂测量机调研报告一、引言关节臂测量机是一种用于测量和检测物体位置和角度的机器人装置。
它在工业和科研领域有着广泛的应用，可以帮助提高生产效率和质量控制能力。
本报告旨在对关节臂测量机进行调研，了解其工作原理、应用领域以及市场现状。
二、工作原理关节臂测量机是由多个关节和执行器组成的机械臂系统。
通过控制各个关节的运动，可以实现机械臂的位置和角度的精确控制。
关节臂测量机通常采用传感器来测量目标物体的位置和角度信息，并将这些数据反馈给控制系统进行处理和分析。
三、应用领域1.工业制造：关节臂测量机在工业制造中起到关键作用。
它可以用于装配线上的产品定位和检测，帮助提高装配效率和产品质量。
此外，关节臂测量机还可以用于零件的测量和检验，确保产品符合规格要求。
2.医疗领域：关节臂测量机在医疗领域也有广泛的应用。
例如，在手术中可以用于精确定位和导航，帮助医生进行精准的手术操作。
此外，关节臂测量机还可以用于康复训练，帮助患者恢复功能。
3.科研领域：关节臂测量机在科研领域也扮演着重要角色。
它可以用于实验室中的样品处理和实验操作，帮助研究人员获得准确的数据。
此外，关节臂测量机还可以用于科学仪器的研发和测试。
四、市场现状目前，关节臂测量机市场正处于快速增长阶段。
随着工业自动化的需求不断增加，关节臂测量机在工业制造中的应用越来越广泛。
此外，医疗和科研领域对关节臂测量机的需求也在不断增加。
预计在未来几年，关节臂测量机市场将继续保持良好的发展势头。
然而，关节臂测量机市场竞争也在日益激烈。
据调研数据显示，目前市场上有许多供应商提供各种类型的关节臂测量机，价格和性能都存在较大的差异。
因此，消费者在选择关节臂测量机时需要根据自身需求和预算进行综合考虑。
五、结论关节臂测量机是一种具有广泛应用前景的机器人装置。
它在工业、医疗和科研领域都有着重要的作用，可以帮助提高生产效率和质量控制能力。
目前，关节臂测量机市场呈现出快速增长的趋势。
然而，市场竞争也在加剧，消费者需要根据自身需求和预算选择合适的产品。
关节臂式三坐标应用关节臂式三坐标是一种常用的测量装置，可用于对物体的三维空间位置和形状进行精确测量和分析。
它由测量臂、关节、测量头和软件控制系统等组成，广泛应用于工业生产、制造业、质量控制和科学研究等领域。
本文将探讨关节臂式三坐标的应用以及其在不同领域的优势和发展前景。
一、工业制造领域1. 质量检测与控制：关节臂式三坐标可以测量工件的尺寸、形状和位置，用于检测制造过程中的质量问题，并进行实时监控和控制，提高产品的一致性和稳定性。
通过与CAD软件的配合，可以进行三维比对分析，及时发现和修复制造偏差，提高产品的质量和精度。
2. 零件加工与装配：关节臂式三坐标可以测量零件的孔距、孔径、轴线位置等重要参数，用于零件的加工和装配。
它可以通过与数控机床的连接，实现自动化测量和加工，在提高生产效率的同时，保证产品的精度和质量。
3. 逆向工程：关节臂式三坐标可以将复杂的物体进行快速而准确的扫描和重建，用于逆向工程的三维建模和分析。
它可以将实物对象转化为数字模型，可应用于产品设计、原型制作和产品改进等领域。
二、医疗领域1. 骨科测量与手术规划：关节臂式三坐标可以测量和分析骨骼结构，用于骨科医生进行手术规划和操作导航。
通过测量患者的骨骼数据，医生可以更准确地制定手术方案，提高手术的成功率和患者的康复效果。
2. 矫形器设计与定制：关节臂式三坐标可以测量和分析患者的身体形态和尺寸，用于矫形器的设计和个性化定制。
通过精确测量患者的身体数据，可以制造适合患者个体差异的矫形器，提供更好的矫治效果。
三、科研领域1. 材料分析与性能测试：关节臂式三坐标可以测量材料的形状、尺寸和表面特征，用于材料的分析和性能测试。
通过测量材料的三维数据，可以评估材料的质量和性能，为科学家提供有力的数据支持。
2. 错误分析与优化设计：关节臂式三坐标可以对产品或实验结果进行测量和分析，用于错误分析和优化设计。
通过与CAD软件的配合，可以对实验数据和模型进行比对和分析，及时发现和纠正错误，提高实验结果的准确性和可靠性。
关节臂三坐标测量仪的原理
关节臂三坐标测量仪的原理是通过关节结构来实现工作台（测量物体）在三维空间中的运动和定位。
它由一个关节结构及相关的传感器、执行器和控制系统组成。
该测量仪的关节结构包括两个旋转关节（称之为旋转关节）和一个直线关节（称之为直线关节）。
旋转关节可以实现在水平面上的旋转运动，而直线关节可以实现沿垂直方向的上下运动。
通过合理的组合和配合，可以使工作台在三维空间内的任意位置和方向上进行运动。
测量仪的传感器和执行器负责测量和控制测量过程中的位置和姿态信息。
传感器通常包括编码器、位移传感器等，用于实时测量工作台的位置和姿态；执行器则通过驱动旋转关节和直线关节的运动，实现工作台的定位。
控制系统是测量仪的核心部分，负责接收传感器的反馈信号，并根据测量要求进行计算和控制。
控制系统可以根据需要对工作台进行定位、测量、修正等操作。
同时，控制系统还可以与外部计算机或软件进行通信，提供测量数据和实时控制。
总体来说，关节臂三坐标测量仪通过关节结构、传感器、执行器和控制系统的组合，实现了工作台在三维空间的运动和定位，用于测量物体的位置和姿态信息。

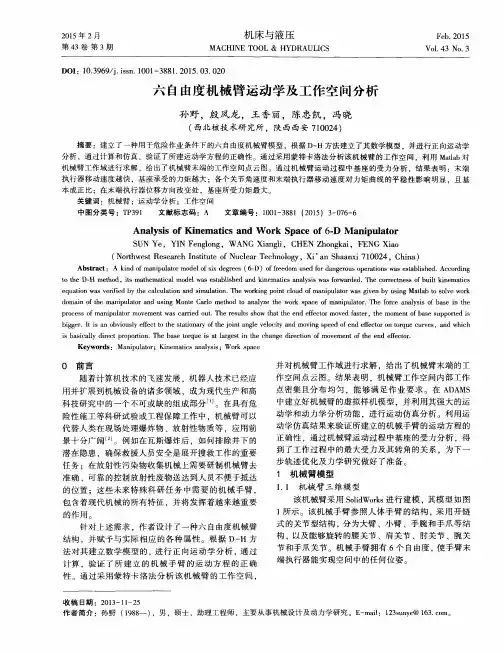

机械臂的运动学与动力学分析近年来，机械臂技术在工业自动化领域得到了广泛的应用，其作为一种重要的生产工具，能够完成各种复杂的任务。
然而，要想充分发挥机械臂的功能，必须对其进行深入的运动学和动力学分析。
一、机械臂的运动学分析机械臂的运动学分析旨在研究机械臂各个构件之间的位置关系和移动规律。
机械臂通常由多个关节（或称为自由度）组成，每个关节都可以实现一定范围内的运动。
关节的运动是通过驱动机构来实现的，而机械臂的末端执行器可以在三维空间内完成复杂的任务。
运动学分析中的一个重要概念是正运动学，它描述了机械臂末端执行器的位置和姿态与关节的转动角度之间的关系。
通过正运动学分析，我们可以计算出机械臂在给定关节角度下的末端位置和姿态，这对于任务规划和路径规划非常重要。
另一个重要的概念是逆运动学，它描述了机械臂末端执行器所需的位置和姿态与关节的转动角度之间的关系。
逆运动学分析是指根据末端执行器所需的位置和姿态，计算出相应的关节角度。
逆运动学解是一个多解问题，通常需要根据具体的应用来选择最优解。
二、机械臂的动力学分析机械臂的动力学分析研究的是机械臂在运动过程中所受到的力和力矩的分布情况，以及关节处的转动惯量和力矩的关系。
动力学分析对于机械臂控制和稳定性的研究具有重要意义。
在动力学分析中，一个重要的概念是牛顿-欧拉动力学方程，它描述了机械臂在运动过程中所受到的力和力矩之间的关系。
根据牛顿-欧拉动力学方程，我们可以计算出机械臂在给定的关节力矩下的加速度和角加速度，从而确定机械臂的运动状态。
另一个重要的概念是运动学约束和动力学约束。
运动学约束是指机械臂各个关节之间的几何约束关系，如末端执行器的位置和姿态与关节角度之间的关系。
动力学约束是指机械臂在运动过程中所受到的力和力矩之间的约束关系，如末端执行器所需的力和力矩与关节力矩之间的关系。
三、机械臂的应用前景随着机械臂技术的不断发展，其在工业自动化领域的应用前景越来越广泛。
机械臂在工业生产线上可以完成各种繁重、危险或精细的操作，从而提高生产效率和质量，降低劳动强度和事故风险。
关节臂测量机的工作原理关节臂测量机是一种用来测量关节角度的设备，它通过测量关节的运动范围和角度来评估关节的灵活性和功能。
该机器的工作原理是基于关节的生物力学原理和运动学原理。
关节臂测量机主要由测量装置、支撑装置和数据处理系统组成。
测量装置通常包括一个固定的支撑架和一个可移动的臂式装置，该装置可以根据被测关节的位置和形态进行调整。
支撑装置用于固定被测关节的部位，以确保测量的准确性和稳定性。
数据处理系统用于记录和分析测量数据，并生成相应的报告。
在进行测量时，被测者通常需要将关节放置在关节臂测量机的测量装置上，并通过调整装置的位置和角度来使关节处于最佳测量状态。
然后，测量装置会记录关节在不同运动范围内的角度，并将数据传输给数据处理系统进行处理。
关节臂测量机的工作原理基于关节运动的生物力学原理和运动学原理。
在关节运动过程中，关节由肌肉、韧带和骨骼组成，通过肌肉的收缩和韧带的牵拉来实现运动。
关节臂测量机利用测量装置记录关节在不同运动范围内的角度，可以了解关节的灵活性和功能。
关节臂测量机的工作原理还基于运动学原理。
运动学是研究物体运动的学科，关节臂测量机通过测量关节的角度和运动范围来研究关节的运动特性。
通过分析测量数据，可以评估关节的活动范围、运动轨迹和稳定性，从而为临床诊断和治疗提供依据。
关节臂测量机可以应用于多个领域，如医学、康复和运动训练。
在医学领域，关节臂测量机可以用于评估关节疾病和损伤的严重程度，指导治疗和康复计划。
在康复领域，关节臂测量机可以用于评估康复效果和指导康复训练。
在运动训练领域，关节臂测量机可以用于评估运动员的关节功能和灵活性，为训练计划提供科学依据。
关节臂测量机是一种基于关节的生物力学原理和运动学原理工作的设备，通过测量关节的运动范围和角度来评估关节的灵活性和功能。
它在医学、康复和运动训练等领域有着广泛的应用前景，为临床诊断和治疗提供了重要的工具和数据支持。
关节臂测量机的发展将进一步推动关节研究和康复领域的进步。

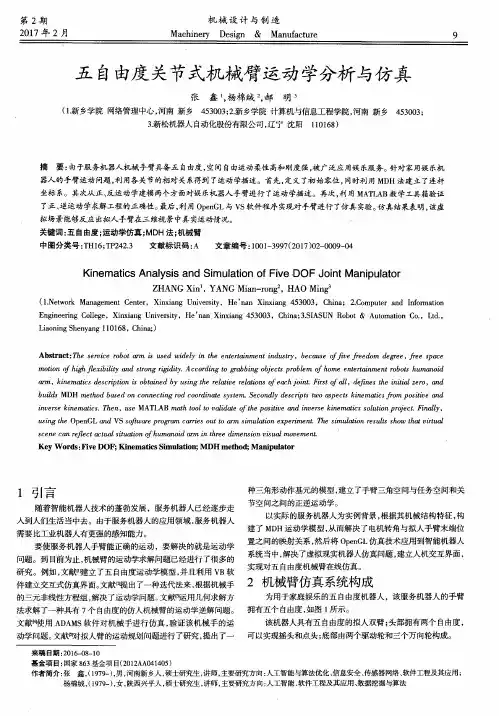

机械臂的运动学与逆运动学分析引言：机械臂是一种工业机器人，能够模拟人的手臂运动，完成各种复杂的操作。
机械臂的运动学与逆运动学是研究机械臂动作学习和控制的基础知识。
通过研究机械臂的运动学与逆运动学分析，可以确定机械臂各个关节的运动规律，实现精确的位置控制。
本文将介绍机械臂的运动学和逆运动学，并探讨其在实际应用中的意义。
一、机械臂的运动学分析机械臂的运动学研究机械臂的姿态和位置随时间的变化规律。
运动学分析主要包括三个方面：位置、速度和加速度。
1. 位置机械臂的位置可以通过关节点的坐标来描述，常用的坐标系有笛卡尔坐标系和极坐标系。
笛卡尔坐标系通过XYZ三个坐标轴描述机械臂末端的位置，而极坐标系则通过距离和角度来描述。
根据不同的控制需求和操作环境，可以选择合适的坐标系来描述机械臂的位置。
2. 速度机械臂的速度是机械臂终端各关节点的速度值。
通过推导机械臂各关节点的速度，可以得出机械臂末端的速度。
机械臂的速度是根据位置变化率来计算的，可以通过微分方法求解。
在实际应用中，机械臂的速度需要根据具体任务进行调整，以实现精确控制。
3. 加速度机械臂的加速度是机械臂终端各关节点的加速度值。
通过推导机械臂各关节点的加速度，可以得出机械臂末端的加速度。
机械臂的加速度决定了机械臂能够完成的运动速度和周期。
加速度的分析可以帮助设计者了解机械臂的动态特性，并在控制系统中进行合理的参数调节。
二、机械臂的逆运动学分析机械臂的逆运动学是指已知机械臂末端位置，求解各关节的角度，从而实现确定的位置控制。
逆运动学分析是机械臂控制设计中的重要一环。
逆运动学的求解过程有多种方法，最常见的是几何法和代数法。
几何法是基于三角函数关系进行求解的，根据机械臂构型和关节参数，可以将位置坐标转化为关节角度。
代数法则是利用向量和矩阵的运算进行求解，将机械臂的位置坐标转化为向量形式，并通过矩阵运算求解逆运动学方程组。
逆运动学的求解是机械臂控制的关键步骤，可应用于自动化装配、物料搬运和危险环境作业等领域。
自驱动关节臂坐标测量机轨迹规划与仿真轨迹规划是机械臂轨迹控制的基础，决定机械臂的运动方式和作业性能，其目的是找到机械臂在运动过程中时间和空间两者之间的关系来规划机械臂的运动轨迹。
目前，学者们对关节空间的轨迹规划算法进行了大量研究，较常用的有三次多项式和五次多项式插值法，计算量小且速度连续。
马睿等在满足机器人速度和加速度等约束条件下，利用三次多项式函数对机器人各个运动轨迹点进行插值，在一定程度上实现了最优的规划目标，但是由于三次多项式函数的特性导致机器人关节角速度曲线发生突变，可能会导致机器人运动时的振动。
在实际运用中，需要考虑工业机器人各个关节的始末位置、速度及加速度等因素，因为三次多项式得不到光滑的加速度曲线，因而五次多项式被广泛应用。
董辉等采用B样条插值法对机械手关节轨迹进行规划，将机器人的运动约束转化为B样条的控制顶点问题，从而优化出所需轨迹；刘松国等采用七次B样条曲线构造关节臂各关节的运动曲线，实现了关节臂运行的速度、加速度和冲击等参数的连续平滑，并到达了时间最短的优化目标。
随着计算机的发展，智能优化算法也被应用于轨迹规划的优化，石忠等采用粒子群算法优化用于机器人轨迹规划的多项式系数。
遗传算法因为具有全局优化的特点，而广泛应用于机器人的轨迹规划，郭清达等采用遗传算法优化机器人轨迹曲线的时间参数，证明其可靠性和实用性；Florian Shkurti等以时间和冲击作为约束条件，通过改变加权值得到不同的规划轨迹；Sebastian Starke等将遗传算法和粒子群算法相结合，优化了逆运动学解，获得了更精确的轨迹规划；A.Gasparetto等给出了基于能量最优的轨迹规划算法。
关节式坐标测量机因具有体积小、重量轻、便于携带和测量灵活性好等优点，广泛应用于航空航天、汽车制造、模具检测和逆向工程等领域。
为实现自动测量，提出自驱动关节臂坐标测量机（简称自驱动关节臂），自驱动关节臂同样面临轨迹规划问题。
