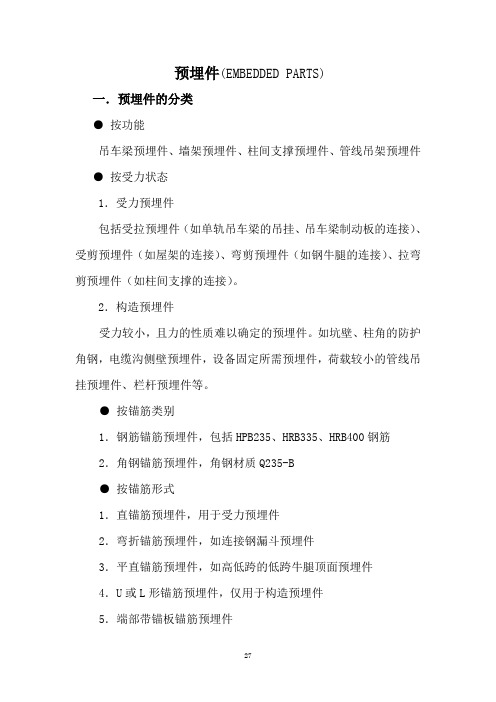

预埋件(EMBEDDED PARTS)一．预埋件的分类●按功能吊车梁预埋件、墙架预埋件、柱间支撑预埋件、管线吊架预埋件●按受力状态1．受力预埋件包括受拉预埋件（如单轨吊车梁的吊挂、吊车梁制动板的连接）、受剪预埋件（如屋架的连接）、弯剪预埋件（如钢牛腿的连接）、拉弯剪预埋件（如柱间支撑的连接）。
2．构造预埋件受力较小，且力的性质难以确定的预埋件。
如坑壁、柱角的防护角钢，电缆沟侧壁预埋件，设备固定所需预埋件，荷载较小的管线吊挂预埋件、栏杆预埋件等。
●按锚筋类别1．钢筋锚筋预埋件，包括HPB235、HRB335、HRB400钢筋2．角钢锚筋预埋件，角钢材质Q235-B●按锚筋形式1．直锚筋预埋件，用于受力预埋件2．弯折锚筋预埋件，如连接钢漏斗预埋件3．平直锚筋预埋件，如高低跨的低跨牛腿顶面预埋件4．U或L形锚筋预埋件，仅用于构造预埋件5．端部带锚板锚筋预埋件二．预埋件的构成预埋件由锚板、锚筋、焊缝构成，预埋件的设计即是解决它们之间的匹配问题。
如预埋件受拉、受弯时，锚板的厚度应≥锚筋间距/16；锚筋直径＞20 mm时，锚筋与锚板之间应采用穿孔塞焊。
三．预埋件的承载力机理及构造要求的意义受力预埋件尽管存在各种复合受力状态，但均可分解为受拉和受剪两种受力状态进行分析。
受拉预埋件的承载力主要由钢筋受拉来提供，因此取决于锚筋的种类及截面面积。
但钢构件的拉力是通过锚板传于锚筋的，便存在锚板的翘曲问题，将因锚板的弯曲变形而导致预埋件承载力的降低。
因此，受拉预埋件的承载力还取决于锚板的厚度，在计算公式中以锚板的弯曲变形折减系数αb予以体现。
受剪预埋件承载力主要是通过锚筋与砼之间的挤压来实现，因此其承载力取决V 于锚筋截面面积和砼强度等级。
计算公式中以锚筋受剪承载力系数αv体现砼强度等级的影响，即通过f c来实现，砼强度等级越高，则预埋件受剪承载力越高。
预埋件构造要求是实现其承载力的前提。
锚板最小厚度是为了保证锚板的弯曲变形不致过大；最小焊缝高度是为了保证焊缝与锚筋等强；锚筋至锚板边缘的最小距离（a）是为了保证焊缝的施焊尺寸；锚筋最小间距（s 、b 1）及锚筋至构 件边缘最小距离（c 、c 1）是为了保 证锚筋粘结锚固作用的发挥及防 止砼的劈裂破坏。
1.由结构构件通过可靠的连接方式装配而成，以承受或传递荷载作用的整体属于装配式建筑的以下哪个系统？()A.设备与管线系统。
B.结构系统。
C.外围护系统。
D.内装系统。
正确答案：B2.由给排水、供暖通风空调、电气和智能化、燃气等设备与管线组合而成，满足建筑使用功能的整体属于装配式建筑的以下哪个系统？A.设备与管线系统。
B.外围护系统。
C.结构系统。
D.内装系统。
正确答案：A3.由楼地面、墙面、轻质隔墙、吊顶、内门窗、厨房和卫生间等组合而成，满足建筑空间使用要求的整体属于装配式建筑的以下哪个系统？A.外围护系统。
B.内装系统。
C.结构系统。
D.设备与管线系统。
正确答案：B4.在工厂或现场预先生产制作完成，构成建筑结构系统的结构构件称作什么？A.结构系统。
B.部品。
C.外围护系统。
D.部件。
正确答案：D5.由工厂生产，构成外围护系统、设备与管线系统、内装系统的建筑单一产品或复合产品组装而成的功能单元称作什么？A.结构系统。
B.部件。
C.外围护系统。
D.部品。
正确答案：D6.建筑的结构系统由混凝土部件（预制构件）构成的装配式建筑属于以下哪种类型的装配式建筑？A.装配式钢结构建筑。
B.装配式混凝土-钢结构建筑。
C.装配式混凝土建筑。
D.装配式木结构建筑。
正确答案：C7.装配式建筑设计的重要原则是？（）A.少规格、多组合。
B.多规格，多组合。
C.少规格，少组合。
D.以业主为中心。
正确答案：A、B、C、D8.装配式建筑的特点有以下哪些（）。
A.管理信息化。
B.设计标准化。
C.生产工厂化。
D.施工装配化。
正确答案：A、B、C、D9.装配式建筑按主体结构材料不同可分为哪些类型（）。
A.装配式剪力墙结构建筑。
B.装配式混凝土建筑。
C.装配式木结构建筑。
D.装配式钢结构建筑。
正确答案：B、C、D10.《中共中央国务院关于进一步加强城市规划建设管理工作的若干意见》中明确指出：大力推广装配式建筑，力争用10年左右时间，使装配式建筑占新建建筑的比例达到（）。
预埋件的各种知识在建筑与水利工程施工中，预埋件可分为受力预埋件和构造预埋件两种，通常由两部分组成：○1埋设在混凝土中的锚筋，这种锚筋一般采用I级或II级钢筋，也可以用角筋或其它型钢；○2外露在混凝土表面的锚板，一般选用3#钢板或角钢等。
在一些预埋件受力较大的地方，常在锚筋末端焊接挡板，称之为小锚板，目的是为了增强钢筋的锚固性能。
而对于有抗剪要求的预埋件，在锚板上需加焊抗剪钢板，以满足使用要求。
一、预埋件施工前的准备(1)预埋件施工工艺流程为：○1钢筋、钢板下料加工；○2焊接；○3支模并安装预埋件；○4对照施工图校对预埋件尺寸和位置；○5浇筑混凝土；○6养护和拆模；○7检查预埋件施工质量；○8修补处理。
(2)预埋件施工前，应首先了解其型式、位置和数量，然后按标准要求制作并固定预埋件。
预埋件的原材料应确保合格，加工前必须检查其合格证，进行必要的力学性能试验及化学成分分析，同时观感质量必须合格，表面无明显锈蚀现象。
钢筋的调直下料以及钢板的划线切割，需根据图示尺寸认真实施。
对于构造预埋件及有特殊要求的预埋件，应当注意锚筋的弯钩长度、角度等规定。
(3)预埋件焊接前，必须检查钢筋钢板的品种是否符合设计要求及强制性标准规定，对不符合要求者，需查明原因，妥善解决。
(4)对于焊条和焊剂型号的选定，需根据其使用要求和不同性能来进行，当采用压力埋弧焊时，采用与主体金属强度相适应的焊条；当采用手工焊时，应按强度低的主体金属焊条型号。
(5)预埋件的焊缝型式应由锚筋的尺寸确定，对直径>20mm的锚筋优先选用压力埋弧焊，当施工条件受限时，也可用电弧焊，选择适当的焊缝形式可以保证预埋件焊接质量。
二、预埋件的焊接方法预埋件的焊接采用埋弧压力焊时，焊接时引弧、维弧和顶压等环节要密切配合，随时清除电板钳口的铁锈和杂物，同时要及时修整电极槽口的形状。
如果发现钢筋咬边、气孔、夹渣、钢板焊穿、钢板凹陷等质量问题时，需查明原因并及时清除焊接缺陷。
土建技术员日常工作内容培训一、识图和审图在施工技术管理中的第一步就是识图，因为图纸是现场施工的依据，识图要充分了解设计者的意图，找出图纸中出现的问题。
1.识图阶段，程序如下：1）先粗后细：先看平面、立面、剖面，再看细部的做法。
2）先小后大：先看小样，后看大样。
3）先建筑后结构：先看建筑图，后看结构图，要核对建筑图和结构图的轴线位置是否相符，有无矛盾。
4）先一般，后特殊：先看一般部位和要求，再看特殊部位和要求。
5）图纸和说明综合：图纸和总说明及图中的细部部位要结合起来看，注意图纸和说明有无矛盾，规定是否明确，要求是否可行。
6）土建和安装结合：先看土建图时要参看安装图，在安装图上有的，土建图上有没有表示，尤其是予埋件、予留洞，尺寸更要核对清楚。
7）图纸和实际情况相结合：在熟悉图纸的同时要考虑施工条件能否满足设计要求，设计图纸和现场情况是否吻合，设计图纸同施工作业、规范有无矛盾等。
8）在读懂图的基础上，边看边做好记录。
2.审图阶段尽量将施工中可能遇到的问题发现在图纸会审阶段，从目前的实际情况来看，业主提供图纸与正式施工间的时间间隔越来越短，而且经常出现图纸不能一次出全的情况，只能边施工边熟悉后续图纸，这给我们的审图、发现问题提出了更高的要求，作为土建的技术负责人员审图的重点应该放在如下几个方面：1）工程图纸、设计说明及技术文件是否齐全、清楚、明确。
2）建筑结构图与其他专业图纸之间是否有重大遗漏、差错和矛盾，所用的标准图与设计图有无矛盾。
3）全部图纸的主要尺寸、位置、标高、轴线是否相符，说明是否齐全、清楚、准确。
4）工程结构在施工中有无足够的强度和稳定性，对安全施工有无影响。
5）结构方案和形式，是否能适应企业设备生产能力。
6）基础设计和地质构造有无问题，设计规定与施工现场情况是否相符。
7）外墙饰面与外墙门窗、室内天花高度与设备的管道、外墙的留洞与设备口洞、屋面防水与屋面的设备基础之间有无矛盾。
3.解决问题1）对于图纸中出现的与设计有关的问题，最好在和设计人员联系解决之前，根据现场的情况自己先有一个可行的处理方案，在向设计人员提出问题的同时提出自己的方案，供设计人员参考，这样能缩短处理问题的时间。
预埋件(EMBEDDED PARTS)一．预埋件的分类● 按功能吊车梁预埋件、墙架预埋件、柱间支撑预埋件、管线吊架预埋件 ● 按受力状态1．受力预埋件包括受拉预埋件（如单轨吊车梁的吊挂、吊车梁制动板的连接）、受剪预埋件（如屋架的连接）、弯剪预埋件（如钢牛腿的连接）、拉弯剪预埋件（如柱间支撑的连接）。
2．构造预埋件受力较小，且力的性质难以确定的预埋件。
如坑壁、柱角的防护角钢，电缆沟侧壁预埋件，设备固定所需预埋件，荷载较小的管线吊挂预埋件、栏杆预埋件等。
● 按锚筋类别1．钢筋锚筋预埋件，包括HPB235、HRB335、HRB400钢筋2．角钢锚筋预埋件，角钢材质Q235-B● 按锚筋形式1．直锚筋预埋件，用于受力预埋件2．弯折锚筋预埋件，如连接钢漏斗预埋件3．平直锚筋预埋件，如高低跨的低跨牛腿顶面预埋件4．U或L形锚筋预埋件，仅用于构造预埋件5．端部带锚板锚筋预埋件二．预埋件的构成预埋件由锚板、锚筋、焊缝构成，预埋件的设计即是解决它们之间的匹配问题。
如预埋件受拉、受弯时，锚板的厚度应≥锚筋间距/16；锚筋直径＞20 mm时，锚筋与锚板之间应采用穿孔塞焊。
三．预埋件的承载力机理及构造要求的意义受力预埋件尽管存在各种复合受力状态，但均可分解为受拉和受剪两种受力状态进行分析。
受拉预埋件的承载力主要由钢筋受拉来提供，因此取决于锚筋的种类及截面面积。
但钢构件的拉力是通过的降低。
因此，受拉预埋件的承载力还取体现。
受剪预埋件承载力主要是通过锚筋与砼之间的挤压来实现，因此其承载力取决于锚筋截面面积和砼强度等级。
计算公式中以锚筋受剪承载力系数αv 体现砼强度等级的影响，即通过fc来实现，砼强度等级越高，则预埋件受剪承载力越高。
预埋件构造要求是实现其承载力的前提。
锚板最小厚度是为了保证锚板的弯曲变形不致过大；最小焊缝高度是为了保证焊缝与锚筋等强；锚筋至锚板边缘的最小距离（a）是为了保证焊缝的施焊尺寸；锚筋最小间距（s、b 1）及锚筋至构 件边缘最小距离（c、c 1）是为了保 证锚筋粘结锚固作用的发挥及防 止砼的劈裂破坏。
建筑幕墙预埋件知识图解建筑幕墙依据不同的面板材料分为玻璃幕墙、金属幕墙和石材幕墙三大类，无论哪类幕墙，其承载结构体系与建筑主体结构的连接，通常都是通过预埋件或后加锚固件来实现的。
幕墙除了承受自重荷载外，还要承受风力、地震等荷载的影响，因此预埋件与建筑主体结构的连接是否可靠耐久，直接关系到幕墙的结构安全与使用寿命。
一、埋设件的分类及构成埋设件按其形成时序分为预埋件和后置埋件，其中预埋件分为爪式埋件和槽型埋件。
1.1预埋件预埋件是预先安置(埋藏)在结构内的构件.即在结构浇注时留设在结构中的由钢板和锚固筋的构件。
1.1.1 普通爪式埋件锚筋,锚板通过焊接而成锚筋可制成直形,弯形,弯钩型。
1.1.2 埋板带预留槽式埋件此种埋件在普通爪式预埋件基础上增加了预留槽，连接起来非常方便，及时在埋件位置误差较大的情况下，也可像普通埋件一样焊接处理，灵活性较大。
1.1.3 爪形埋件(A～F为几种常见类型，如图所示)。
1.1.4 槽型埋件金属槽可由钢板折弯,铸件,锻件制成。
锚筋与金属槽可制成一体,或焊接而成。
这种形式的预埋件具有体积小施工方便的优点，目前已经国产化，且已形成系列。
施工中常用到槽型埋件长度为300mm，锚筋长度为100mm或60mm。
槽型埋件与平板预埋件的优缺点对比槽型埋件为幕墙施工中常用的一种形式，由于其与平板式预埋件相比有较多的优点，因此槽型预埋件在幕墙工程中的应用逐渐增多。
（一）槽型预埋件与平板预埋件比较的优点1、从生产加工角度比较槽型预埋件加工工艺简单，质量检验方便，一般加工一个槽型预埋件的功效是加工一个平板预埋件功效的3倍。
2、从经济性角度比较槽型预埋件价格便宜，节省工程造价。
一个槽式埋件的重量约为2公斤左右，外加两个T型螺栓，一套槽型埋件的价格大概为25元左右。
而一个平板埋件的重量大约为6公斤左右，价格约为60元左右，槽型埋件的价格约为平板埋件的一半以上。
3.从施工的难易角度比较槽型埋件体积小，施工非常方便。
工程施工图上怎么看预埋图一、预埋图的基本内容工程施工图中的预埋图主要包括以下内容：1. 预埋件的种类和规格：预埋件种类包括螺栓、焊钉、套筒等，规格根据设计要求进行选择。
2. 预埋件的位置和间距：预埋件应按照设计要求间距均匀、位置准确地埋设在混凝土构件中。
3. 预埋件的数量和数量控制：预埋件的数量要按照设计要求预埋，且数量要经过控制，以确保工程质量。
4. 预埋件的固定方式：预埋件在混凝土中的固定方式有膨胀螺栓、焊接等，具体采用何种方式应按设计要求施工。
5. 预埋件的防锈处理：对于需要长期暴露于外部环境的预埋件，应进行防锈处理，以延长预埋件的使用寿命。
6. 预埋件的检查标志：预埋件施工完毕后应进行检查，并对合格的预埋件进行标志，以便后续施工验收。
以上是预埋图的基本内容，下面就如何查看预埋图和注意事项进行详细介绍。
二、如何查看预埋图1. 仔细阅读：在查看预埋图时，首先要认真阅读图纸上的文字说明和图例，理解设计要求和施工方法。
2. 定位预埋件位置：根据设计要求，找到预埋件在混凝土构件中的具体位置，理清预埋件的布置方式和间距。
3. 辨别预埋件类型：根据预埋件的图例和文字说明，辨别出各种类型的预埋件，并了解其特点和用途。
4. 确认数量和规格：核对预埋件的数量和规格是否符合设计要求，确保预埋件的种类和数量安装正确。
5. 查看固定方式：了解预埋件在混凝土中的固定方式，如何进行固定和安装，避免施工过程中出现错误。
6. 注意防锈处理：对于需要防锈处理的预埋件，要注意其防锈方法和材料，确保预埋件能够长时间使用。
7. 检查标志确认：在预埋件施工完毕后，要对预埋件进行检查，并确认合格的预埋件是否做好了标志，以便后续验收。
综上所述，查看预埋图是工程施工中一个非常重要的环节，只有正确理解预埋图的内容和要求，才能确保工程的质量和安全。
在查看预埋图时，需要认真仔细地阅读，明确预埋件的位置、类型、数量和规格，了解预埋件的固定方式和防锈处理，最后要对施工完毕的预埋件进行检查和标志确认。
建筑幕墙预埋件知识图解建筑幕墙依据不同的面板材料分为玻璃幕墙、金属幕墙和石材幕墙三大类，无论哪类幕墙，其承载结构体系与建筑主体结构的连接，通常都是通过预埋件或后加锚固件来实现的。
幕墙除了承受自重荷载外，还要承受风力、地震等荷载的影响，因此预埋件与建筑主体结构的连接是否可靠耐久，直接关系到幕墙的结构安全与使用寿命。
一、埋设件的分类及构成埋设件按其形成时序分为预埋件和后置埋件，其中预埋件分为爪式埋件和槽型埋件。
1.1预埋件预埋件是预先安置(埋藏)在结构内的构件.即在结构浇注时留设在结构中的由钢板和锚固筋的构件。
1.1.1 普通爪式埋件锚筋,锚板通过焊接而成锚筋可制成直形,弯形,弯钩型。
1.1.2 埋板带预留槽式埋件此种埋件在普通爪式预埋件基础上增加了预留槽，连接起来非常方便，及时在埋件位置误差较大的情况下，也可像普通埋件一样焊接处理，灵活性较大。
1.1.3 爪形埋件(A～F为几种常见类型，如图所示)。
1.1.4 槽型埋件金属槽可由钢板折弯,铸件,锻件制成。
锚筋与金属槽可制成一体,或焊接而成。
这种形式的预埋件具有体积小施工方便的优点，目前已经国产化，且已形成系列。
施工中常用到槽型埋件长度为300mm，锚筋长度为100mm或60mm。
槽型埋件与平板预埋件的优缺点对比槽型埋件为幕墙施工中常用的一种形式，由于其与平板式预埋件相比有较多的优点，因此槽型预埋件在幕墙工程中的应用逐渐增多。
（一）槽型预埋件与平板预埋件比较的优点1、从生产加工角度比较槽型预埋件加工工艺简单，质量检验方便，一般加工一个槽型预埋件的功效是加工一个平板预埋件功效的3倍。
2、从经济性角度比较槽型预埋件价格便宜，节省工程造价。
一个槽式埋件的重量约为2公斤左右，外加两个T型螺栓，一套槽型埋件的价格大概为25元左右。
而一个平板埋件的重量大约为6公斤左右，价格约为60元左右，槽型埋件的价格约为平板埋件的一半以上。
3.从施工的难易角度比较槽型埋件体积小，施工非常方便。
预埋件的一些知识预埋件在各种工业与民用建筑，特殊是在工业建筑中应用非常普遍，由于其应用范围很广，加之各种新材料, 新施工机具的应用，使预埋件应用的敏捷性亦大为增加，应用的程度也有不断增加的趋势。
在减轻设计与施工工作量的同时，针对预埋件构造类型多，受力状态较困难的特点，如何平安, 合理的设计预埋件也就变的愈发重要了。
现代意义上的预埋件应不仅仅局限于传统意义上的预埋件，即按施工图的要求事先加工好锚板及锚筋并焊接，安置于须要的位置，支好模板，再浇筑混凝土，而且应包括先钻孔通过膨胀螺栓将钢板固定于构件表面的后施工预埋件，而且后一种预埋件更具有生命力；从受力状态分，规范(GBJ10－89)将其分为受剪, 弯, 轴向力(拉或压)及复合力构件；从锚杆的材料分为钢筋与角钢(规范GBJ10－89中给出了锚杆为钢筋时的计算及构造要求)。
分述如下：一, 以钢筋为锚筋的预埋件对以钢筋为锚筋的预埋件，混凝土结构设计规范GBJ10－89已给出相应的计算公式及构造要求，而且现在也有一些标准图可供选用，因此在本文中只简单论述它的受力性能，破坏特征, 强度影响因素。
(一)受剪预埋件1.受剪预埋件的受力性能：配置直锚筋的受剪预埋件工作状态分为三个阶段：①弹性阶段：60％极限荷载以内，外剪力主要由锚板底边下混凝土承压强度与混凝土之间的粘结力担当。
②弹塑性阶段：60％极限荷载以外，锚板底边下混凝土出现裂缝，粘结力消逝，外剪力逐步由锚筋下的混凝土承压和锚板与混凝土之间的摩擦力担当。
③破坏阶段：超过80％极限荷载后，锚筋根部下混凝土达到极限强度，出现应力重分布，其最大承压渐渐向里移动，荷载接着增加时，锚筋下肯定长度内混凝土达到极限强度，随后钢筋达到抗拉强度，并出塑性铰，变形快速增大，锚筋下混凝土发生局压破坏，将混凝土劈开，预埋件丢失承载力。
因此影响预埋件承载力的主要因素除焊接外，主要是锚筋及混凝土的强度。
2.受剪预埋件的变形：其特点为60％极限荷载以内，为弹性变形；荷载接着增加时，渐渐变为非弹性变形，无明显的台阶及突变，延性较好。
