?关于delaunay 三角网
5.1 TIN概述
? 1934年Delaunay 提出了Voronoi 图的对称图， 即Delaunay 三角网（用直线段连接两个相邻 多边形内的离散点而生成的三角网）。
构建TIN 的采样数据；
?边（Edge ）：指两个三角形的公共边界，是 TIN 不光滑
性的具体反映。边同时还包含特征线、断裂线以及区域边 界。
?面（Face ）：由最近的三个节点所组成的三角形面，是
TIN 描述地形表面的基本单元。 TIN 中的每一个三角形都 描述了局部地形倾斜状态，具有唯一的坡度值。三角形在 公共节点和边上是无缝的，或者说三角形不能交叉和重叠。
两三角形中的最小内角一定大于交换凸四边形对角线后所形成的两三 角形的最小内角；
最短距离和准则：指一点到基边的两端的距离和为最小。
2019/12/29
12
第5章 不规则三角网 (TIN) 的建立
5.1.2 TIN 的三角剖分准则
5.1 TIN概述
张角最大准则：一点到基边的张角为最大。
面积比准则：三角形内切圆面积与三角形面积或三角形面积与周长
N：网（ Network ），表达整个区域的三角形分布形 态，即三角形之间不能交叉和重叠。三角形之间的拓 扑关系隐含其中。
2019/12/29
5
第5章 不规则三角网 (TIN) 的建立
5.1.1 TIN 的理解
?TIN 的基本元素
5.1 TIN概述
?节点（Node ）：是相邻三角形的公共顶点，也是用来
2019/12/29
4
第5章 不规则三角网 (TIN) 的建立

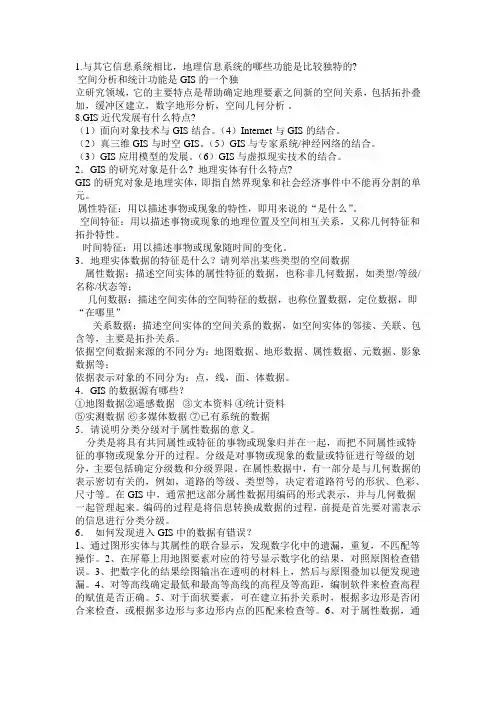

GIS名词解释一

GIS名词解释一

GIS名词解释一建立DEM的方法之一【建立不规则三角网方法(TIN)】原理：对有限个离散点,每三个最临近点联结成三角形，每个三角形代表一个局部平面，再根据每个平面方程，计算每个网格点的高程，生成DEM。

TIN定义：将离散分布的实测数据点连成三角网，网中的每个三角形要求尽量接近等边形状，并保证由最近邻的点构成三角形，即三角形的边长之和最小。

【空间插值】常用于将离散点的测量数据转换为连续的数据曲面，它包括内插和外推两种算法。

前者是通过已知点的数据计算同一区域内其他未知点的数据，后者则是通过已知区域的数据，求未知区域的数据。

通常，在以下几种情况下要做空间插值：1、现有数据的分辨率不够，如遥感图象从一种分辨率转换到另一种分辨率。

2、现有数据的结构与所需结构不同，如将栅格数据转换到TIN数据。

3、现有数据没有完全覆盖整个区域，如只有一些离散点数据。

4、需要进行空间插值处理的原始数据包括：航片/卫片、野外测量采样数据、等值线图等。

【空间内插】定义：从已知点或分区的数据推求任意点或分区的数据的方法称为间数据的内插。

有点内插和区域内插两种。

【数字地面（形）模型】定义：描述地球表面形态多种信息空间分布的有序数值阵列，从数学的角度，可以用二维函数系列取值的有序集合来概括地表示数字地面模型的丰富内容和多样形式。

书中定义：用数字化的形式表达的地形信息。

【地理空间的特征实体】概念：地理空间实体特征是指具有形状、属性和时序特征的空间对象或地理实体。

；实体包括点、线、面、曲面和体等类型，它包括两种基本表达形式：矢量表示法、栅格表示法【E-R模型】常用的语义数据模型之一是实体--联系模型。

提供三种重要的语义概念，即实体、联系和属性。

实体: 就是对客观存在起独立作用的客体的抽象，用矩形符号表示；关系: 就是客体间有意义的相互作用或对应关系, 用菱形符号表示；属性: 对实体和联系特征的描述, 每个属性都有一个域，用椭圆表示【数据与信息的关系】数据是信息的一种表现形式，数据通过能书写的信息编码表示信息。

工学不规则三角网TIN的建立PPT课件

工学不规则三角网TIN的建立PPT课件
规则数据生成TIN，一般有两种方式：
1）直接将格网分解组合即可得到三角网； 2）通过一定法则，选择“重要”点( very important points，VIPs )建立三角形。
2021/6/16
21
根据规则数第据21建页/成共的58三页 角形格网
第5三章角 剖不分规算则法三分角类网与(特TI点N)的建立
2021/6/16
18
第18页/共58页
新插入点与已知三角网存在四种关系（P66）：
（a）在三角形内
（b）在三角形外接圆内
2021/6/16 （c）在三角形外接圆上
（d）在三角形外接圆外
19
第19页/共58页
局部几何形状最优，采用LOP算法（局部优化过程， Local Optimal Procedure）。
5.2 TIN的建 立
三角网生长算法就是从一个“源”开始，逐步形成 覆盖整个数据区域的三角网。
从生长过程角度，三角网生长算法分为收缩生长算 法和扩张生长算法两类。
收缩生长算法是先形成整个数据域的数据边界（凸 壳），并以此作为源头，逐步缩小以形成整个三角网。
扩张生长算法与收缩算法过程刚好相反，是从一个 三角形开始向外层层扩展，形成覆盖整个区域的三角 网。
其基本思想：运 用DT三角网的空 外接圆性质对两 个公共边的三角 形组成的四边形 进行判断，如果 其中一个三角形 的外接圆中含有 第四点，则交换 四边形的对角线。
2021/6/16
20
第20页/共58页
第5三章角 剖不分规算则法三分角类网与(特TI点N)的建立
5.1 TIN概述
➢ 规则分布采样数据三角剖分（P68-70）
N：网（ Network ），表达整个区域的三角形分布形 态，即三角形之间不能交叉和重叠。三角形之间的拓 扑关系隐含其中。

如何判断DTM法(不规则三角网法)中三角网是否正确并修改

如何判断DTM法(不规则三角网法)中三角网是否正确并修改

如何判断DTM法（不规则三角网法）中三角网是否正确并修改韩老师山西测量三角网法是利用实测地形碎部点、特征点进行三角构网，对计算区域按三棱柱法计算土方。

它是直接利用野外实测的地形特征点(离散点)构造出邻接的三角形，组成不规则三角网结构。

1、建网过程先从点集中选择一点作为起始三角形的一个端点，然后找离它距离最近的点连成一个边,以该边为基础,遵循角度最大原则或距离最小原则找到第三个点,形成初始三角形。

由起始三角形的三边依次往外扩展, 并进行是否重复的检测，最后将点集内所有的离散点构成三角网，直到所有建立的三角形的边都扩展过为止。

2、三角网特点三角网中的点和线的分布密度和结构完全可以与地表的特征相协调，直接利用原始资料作为网格结点；不改变原始数据和精度;能够插入地性线以保存原有关键的地形特征,以及能很好地适应复杂、不规则地形，从而将地表的特征表现得淋漓尽致致。

技术比较高经验多的人去了现场，虽然他自己没有去测量，但是根据你测回来的成图的三角网直接判断你的数据哪里不详细，哪里没有采集到位。

这是因为他知道现场的一条或者多条地性线，所谓地性线就是指能充分表达地形形状的特征线，他的判断依据就是地性线不应该通过三角网的任何一个三角形的内部,否则三角形就会“进入”或“悬空”于地面,与实际地形不符,产生的数字地面模型(DTM)有错。

3、三角网调整地性线与一般地形点一道参加完初级构网后，再用地形特征信息检查地性线是否成为了初级三角网的边，若是，则不再作调整；否则，按图下图作出调整，总之要务必保证三角网所表达的数字地面模型与实际地形相符。

如图上图（a）P1-P2所示，为地性线，它直接插入了三角形内部，使得建立的三角网偏离了实际地形，因此需要对地性线进行处理，重新调整三角网。

上图（b）是处理后的图形，即以地性线为三角边，向两侧进行扩展，使其符合实际地形。

①地物对构网的影响及处理方法等高线在遭遇房屋、道路等地物时需要断开，这样在地形图生成三角网时，除了要考虑地性线的影响之外，更应该顾及到地物的影响。

不规则角网(TIN)的建立

不规则角网(TIN)的建立
5.2.1 无约束散点域的三角剖分算法与实现
5.2 TIN的建立
目前散点域的三角剖分使用最为广泛的算法是 Delaunay直接三角剖分算法。 根据实现过程，把DT分成三类：
1）三角网生长算法 2）逐点插入算法
3）分割合并算法
2019/2/7 28
第5章 不规则三角网(TIN)的建立
1、三角网生长算法
目前这类算法主要有地形骨架法、地形滤波 法等。
2019/2/7 23
• 地形骨架法：
– 利用地形特征点、线建立地形的骨架模型， 然后对其进行插点，达到预定的精度；
• 地表滤波法：
– 将格网DEM看作为一幅数字图像，可使用空 间高通滤波器对其滤波，保留图像中的高频 信息，即为地形特征点，滤掉低频信息也即 对地形特征而言不重要的点，在此基础上建 立TIN模型。
2019/2/7 24
第5章 不规则三角网(TIN)的建立
5.1.3 三角剖分算法分类与特点
5.1 TIN概述
从混合数据生成三角网（P70）
混合数据：是指链状数据 （如断裂线、河流线等）与规 则格网采样数据结合形成的一 种数据。
此种数据建立三角网的方法： 首先分解规则三角形，然后考 虑特征线上的点，在格网中生 成不规则三角形。
2019/2/7
根据规则数据建成的三角形格网
22
第5章 不规则三角网(TIN)的建立
5.1.3 三角剖分算法分类与特点
5.1 TIN概述
规则分布采样数据三角剖分
重要点法DEM建模有两个关键步骤： 1）确定格网点的“重要程度”：全局最重要或局 部最重要； 2）确定终止条件：达到预设的点数或预设的精度、 或两者折中。
