逻辑网络设计

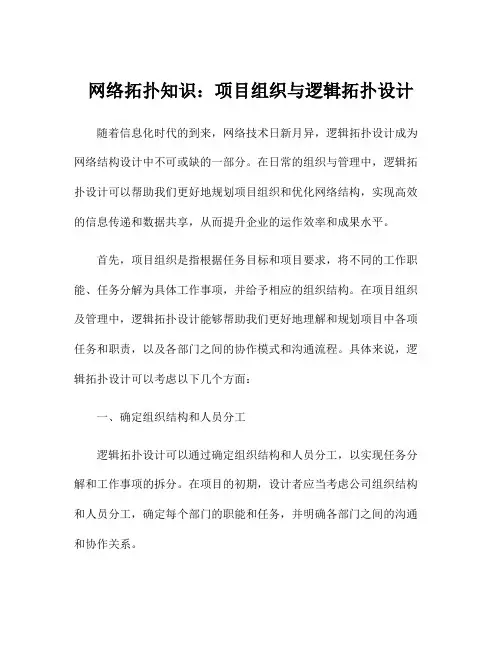

网络拓扑知识：项目组织与逻辑拓扑设计随着信息化时代的到来，网络技术日新月异，逻辑拓扑设计成为网络结构设计中不可或缺的一部分。

在日常的组织与管理中，逻辑拓扑设计可以帮助我们更好地规划项目组织和优化网络结构，实现高效的信息传递和数据共享，从而提升企业的运作效率和成果水平。

首先，项目组织是指根据任务目标和项目要求，将不同的工作职能、任务分解为具体工作事项，并给予相应的组织结构。

在项目组织及管理中，逻辑拓扑设计能够帮助我们更好地理解和规划项目中各项任务和职责，以及各部门之间的协作模式和沟通流程。

具体来说，逻辑拓扑设计可以考虑以下几个方面：一、确定组织结构和人员分工逻辑拓扑设计可以通过确定组织结构和人员分工，以实现任务分解和工作事项的拆分。

在项目的初期，设计者应当考虑公司组织结构和人员分工，确定每个部门的职能和任务，并明确各部门之间的沟通和协作关系。

例如，针对一个具体的公司项目，可以将人力资源部、财务部、市场部、技术部、管理部等部门层层划分，以确定各部门在项目中的职能和任务。

其中，人力资源部负责招聘和管理员工，财务部负责资金管理和预算控制，市场部负责宣传和推广产品，技术部负责研发和生产，管理部负责协调各部门之间的工作和沟通。

二、设计任务分解与流程逻辑拓扑设计可以帮助设计者确定项目中的任务分解和流程设计。

任务分解和流程设计的好坏直接影响着项目的成功与否。

因此，在项目启动前，应进行详细的任务分解和流程设计，使各个部门之间的协作和沟通流程更加清晰。

例如，确定人力资源部门的招聘流程、财务部的报销流程、市场部门的宣传和推广流程、技术部的研发和生产流程以及管理部门的协调和分配流程，从而使各部门之间的工作沟通顺畅，提高工作效率。

三、优化工作流程在任务分解和流程设计完成后，逻辑拓扑设计还可以帮助设计者优化工作流程，降低成本、提高效率。

通过合理的拓扑结构设计，可以使各部门之间的工作流程更加高效，减少不必要的沟通和重复工作，并提高工作效率和工作质量。

网络工程实施方案一、需求分析在进行网络工程实施之前，首先需要对实施的需求进行全面的分析和了解。

这包括对网络规模、用户数量、数据传输需求等方面的评估，同时也需要考虑未来的扩展需求。

此外，还需要了解用户对网络的性能、安全性、可靠性等方面的具体要求。

二、网络设计在需求分析的基础上，进行网络设计。

网络设计包括逻辑设计和物理设计两个部分。

1.逻辑设计逻辑设计是指根据需求和目标，确定网络的拓扑结构、网络协议和服务等方面的设计。

拓扑结构包括核心层、汇聚层和接入层，网络协议包括IP地址分配、路由协议等，服务方面包括VPN、防火墙、IDS/IPS等。

2.物理设计物理设计是指具体的设备选型和布局，包括网络设备、光缆、交换机、服务器等。

在进行物理设计时，需要考虑设备的性能、扩展性和可靠性，并合理规划设备的布局，确保网络的高效运行。

三、网络实施网络实施是指根据网络设计方案，进行具体的设备配置和网络部署。

在进行网络实施时，需要按照设计方案选购设备，并按照拓扑结构和物理布局进行设备的连接和配置。

此外，还需要进行网络设备的初始化和系统软件的安装。

四、网络测试网络实施完成后，需要进行网络测试，以确保网络的正常运行。

网络测试主要包括功能测试和性能测试两个方面。

1.功能测试功能测试是指测试网络是否按照设计方案实现了各项功能需求，包括路由表的配置和路径选择、虚拟专用网络（VPN）的建立等。

2.性能测试性能测试是指测试网络的吞吐量、时延、丢包率等性能指标。

通过性能测试，可以评估网络的质量和性能是否达到预期要求。

五、网络运维网络实施完成后，需要进行网络运维，保障网络的正常运行和高效管理。

网络运维包括故障排除、性能监控、安全管理等方面。

1.故障排除故障排除是指对网络中出现的故障进行及时定位和修复，以确保网络的高可用性和稳定性。

2.性能监控性能监控是指对网络的性能进行实时监测和分析，及时发现并解决潜在问题，以提高网络的性能和可靠性。

3.安全管理安全管理是指对网络进行安全性评估和安全策略的制定，防止网络受到黑客攻击、病毒侵害和数据泄露等安全威胁。

校园网逻辑网络设计一、网络拓扑结构设计网络拓扑结构是校园网的基础和骨架，决定了网络的可扩展性和高效性。

在校园网的设计中，常见的拓扑结构有星型拓扑结构、总线型拓扑结构和树状拓扑结构。

星型拓扑结构是最常见的校园网拓扑结构，其特点是所有节点都与一个核心设备直接相连。

星型拓扑结构适用于规模较小的校园网，可以实现快速的信息传递和管理。

总线型拓扑结构是将所有节点连接到一条主干线上，节点之间相互连接。

总线型拓扑结构适用于规模较小、传输速度要求不高的校园网，但其缺点是当主干线出现故障时，整个网络将无法正常工作。

树状拓扑结构是将校园网分为多个子网，每个子网都有一个核心设备与其他节点相连。

树状拓扑结构适用于规模较大的校园网，可以实现更好的网络管理和控制。

根据学校的规模和需求，可以选择合适的拓扑结构，并结合物理网线和无线覆盖等技术手段进行实际布置和配置。

二、网络服务设计互联网接入是校园网的基础服务之一，需要提供稳定、高速的网络连接。

可采用多线接入方式，同时使用主备线路，实现网络冗余和负载均衡。

内网服务是校园网的关键服务，包括主机服务、数据库服务、邮件服务等。

需要充分考虑服务的稳定性和安全性，可以采用虚拟化技术，实现高可用性和灵活性。

网络存储是为学校提供共享存储空间，方便教职员工和学生进行文件存储和管理。

可以采用网络存储设备，同时可以设置权限和配额，保证数据的安全和隐私。

三、网络安全设计网络安全是校园网建设的核心问题，需要采取多种措施来保护网络的安全性和可靠性。

首先，需要设置防火墙，对外网和内网进行隔离和监控，防止非法入侵和信息泄露。

同时，可以采用入侵检测和入侵防御系统，及时检测和应对网络攻击。

其次，需要设置网络访问控制，对不同用户和不同设备进行权限控制和身份认证，避免未经授权的访问。

此外，需要定期进行网络安全检查和漏洞扫描，及时修复安全隐患和漏洞，保证网络的安全性和稳定性。

最后，应加强安全意识教育，提高教职员工和学生的网络安全意识，避免在使用网络时泄露个人隐私和重要信息。

校园网逻辑网络设计和综合布线系统设计1 校园网网络需求分析随着信息技术的发展，各行各业都开始建立自己的信息化网络平台，学校也不例外。

为了满足智能化校园的需求，现需要学校主校区构建一个校园网络，校园网络要求覆盖整个园区，园区内所有主机设备和服务器能够实现互通。

通过对学校情况的调研，该校园网络系统建设必须能够完成以下几个需求：1）所有的校园网络建设都是为了更好服务于学校的实际应用。

2）能够为实现校内办公自动化提供良好的基础网络，从而提高管理水平，节约办公成本，提高办公效率。

3）为学校的教师、学生提供信息服务来丰富课余生活，提高生活质量。

4）为教师提供良好的交流环境，整合教育资源，提升教师教学水平，为教师提供一个交流平台。

5）各种设备易于管理和维护。

6）利用相关技术实现网络安全，对网络中的数据访问进行限制和保护。

7）考虑到整个校园网信息点数量巨大，配置 DHCP 服务器来实现整个校园网中的 IP 地址动态分配。

8）需要配置各类服务器以满足学校日常工作的需要。

2 校园网逻辑网络设计2.1 主干网络技术选择。

根据需求分析，充分考虑到学校日常教学工作的需要和应用，按照相关系统的国家标准，本系统采用了百兆以太网技术。

百兆以太网快速，高效，高性能的特点，可以让校园网的实用性得到大幅度的提升。

网络主干采用光纤 100M 技术，实现与各楼层、主楼内网交换机间的高速连接；实现 10/100M到桌面；实现核心交换机对服务器的 100M 连接；网络中使用的设备和协议应完全符合国际通用的技术标准，网络核心支持 IPV4/IPV6 双协议。

2.2 网络拓扑结构选择。

校园网络建设的目标简而言之是将校园内各种不同应用的信息资源通过高性能的网络设备相互连接起来，形成校园园区内部的网络系统，对外通过路由设备接入广域网。

校园的楼宇一般主要包括教学楼、图书馆、办公楼、宿舍区，体育馆。

根据对校园网络的规划，在设计校园网时选择了星形拓扑结构。

逻辑网络设计－概述教学目的：从总体上明确什么是逻辑网络设计教学方式：自主学习，当堂布置任务，当堂完成。

任务：阅读网络规划师教程，回答下列问题1.网络逻辑结构设计的工作任务是什么？答：网络的逻辑结构设计，来自于用户需求中描述的网络行为、性能等要求，逻辑设计要根据网络用户的分类、分布，选择特定的技术，形成特定的网络结构。

2.逻辑网络设计的主要步骤有哪些？答：1）确定逻辑设计目标2）网络服务评价3）技术选项评价4）进行技术决策3.网络逻辑结构设计的工作主要包括哪些？答：1）逻辑结构的设计2）物理层技术选择3）局域网技术选择与应用4）广域网技术选择与应用5）地址设计和命名模型6）路由选择协议7）网络管理8）网络安全9）逻辑网络设计文档4.逻辑网络的设计目标主要来自于何处？答：来自于需求分析说明书的内容，尤其是网络需求部分。

5.通常逻辑网络设计的目标包括哪些？答：合适的应用运行环境：逻辑网络设计必须为应用系统提供环境，并可以保障用户能够顺利访问应用系统。

成熟而稳定的技术选型：在逻辑网络设计阶段，应该选择较为成熟稳定的技术，越是大型的项目，越要考虑技术的成熟度，以避免错误投入。

合理的网络结构：合理的网络结构不仅可以减少一次性投资，而且可以避免网络建设中出现各种复杂问题。

合适的运营成本：逻辑网络设计不仅仅决定了一次性投资，技术选型，网络结构也直接决定了运营维护等周期性投资。

逻辑网络的可扩充性能：网络设计必须具有较好的可扩充性，以便于满足用户增长、应用增长的需要，保证不会因为这些增长而导致网络重构。

逻辑网络的易用性：网络对于用户是透明的，网络设计必须保证用户操作的单纯性，过多的技术型限制会导致用户对网络的满意度降低。

逻辑网络的可管理性：对于网络管理员来说，网络必须提高供高效的管理手段和途径，否则不仅会影响管理工作本身，也会直接影响用户。

逻辑网络的安全性：网络安全应提倡适度安全，对于大多数网络来说，既要保证用户的各种安全需求，也不能给用户带来太多限制，但是对于特殊的网络，也必须采用较为严密的网络安全措施。

软考网络规划设计师学习笔记汇总（五）通信规范(P330-357)1、通信规范分析包括：通信模式分析、通信边界分析、通信流分布分析、通信量分析、网络基准分析、编写通信规范。

2、通信模式通信模式基本与应用软件的网络处理模型相同，也分为4种：对等通信模式：参与的网络节点是平等角色，即是服务的提供者，也是服务的享受者。

流量通常是双向对称的。

最大用用途在于局域网段中，另外还有P2P。

典型的对等通信模式包括以下内容：(1)利用P2P协议的BT、超级旋风等软件(2)处于远程站点的商业人员之间使用视频会议系统召开会议是对等通信应用的一个例子。

在进行通信规范分析时，可以认为对于每个节点来说，都抽象成一个双向的输入输出流，该流的输入和输出流量一致。

客户机-服务器通信模式：由服务器负责进行应用计算、客户机进行用户交互的通信模式，也是目前应用最为广泛的一种通信方式。

它有其方向性，通信流取决于各个客户机使用的应用程序类型。

信息流量以双向非对称的方式流动，可以分解成客户机至服务器和服务器至客户机两个住处流向，在不同的应用中，这两个流向的通信流量是不同的，要分开进行计算。

(1)服务器至客户机流量大：主要是多媒体类型服务，基于HTTP 协议的WWW服务、OLAP等服务，也属于这种情况。

可以忽略客户端至服务器端的流量。

(2)客户机至服务器流量大：应用比较少，是基于SNMP协议的网管服务。

主要是监控、日志等类型的服务，在进行通信规范设计时，可以对服务器至客户机的流量进行忽略。

(3)双向流量大：大多数应用双向的流量都比较大。

在进行通信规范设计时，这类服务的双向流量都不能被忽略，应根据应用的情况评估流量的大小。

浏览器-服务器通信模式：是三层模式与四层模式的典型代表。

这咱模式较为特殊，可以将应用服务器与客户机之间的通信看成是一个典型的C/S通信模式，而将应用服务器与数据库服务器之间的通信看成是一个只有一台客户机的C/S通信模式。

应用服务器与客户机之间的通信，一般情况下属于“服务器至客户机流量大”的类型;而应用服务器与数据库之间的通信，一般属于“双向流量大”的类型。

逻辑网络设计1.1教学楼网络系统设计原则：由于计算机与网络技术的特殊性，网络建设需要考虑以下一些因素：系统的先进性、体统的稳定性、系统的可扩展性、系统的可维护性、应用系统和网络系统的配合度、与外界网络的连通性、建设成本的可接受度等。

（一）、选择带宽高的网络设计多媒体课件包含了大量的声音、图象和动画等信息，需要高带宽的网络通信能力的支持。

在构建网络设计时，不能由于网络传输速率的不足，而影响整个网络的整体性能，使传输速率成为网络传输的瓶颈。

（二）、选择可扩充的网络架构一般教学楼网络的建设资金用量非常大，对于学校来说，办学资金是比较紧的，所以在教学楼网络构建是，宜采用当时最新的网络技术，结合学校财力，实行分步实施，循序渐进。

这就要求在网络构件时要选择具有良好可扩展性能的网络互连设备，一有效地保护现有的投资。

（三）、充分共享络资源组建计算机网络的主要目的是实现资源共享，这个资源包括硬件资源、软件资源。

网络用户通过网络不仅可以实现文件共享、数据共享，还可以通过网络实现网络设备的共享、存储设备的共享等。

（四）、网络可管理性，降低网络运行及维护成本只要在网络设计时选用支持网络管理功能的网络设备，才能为将来降低网络运行及维护成本打下坚实的基础。

（五）、网络系统与应用系统的整和网络系统与应系统要能够很好的融合能发挥教学楼网的效率和优势，构建教学楼网的目的并不是只为了人们浏览Internet的方便。

更多的是方便老师和学生的使用，提高教学效率。

（六）、建设成本考虑教学楼网工程在建设方面都希望成本较低，整个网络系统有较高的性价比，在设备选型等方面选用性价比高的网络产品。

（七）、高可靠性网络要求具有高可靠性、高稳定性和足够设备冗余和备份，防止局部故障引起整个网络系统的瘫痪，避免网络出现单点失效的情况。

应采用各种有效的安全措施，安全包括4个层面-网络安全，操作系统安全，数据库安全，应用系统安全。

由于Internet的开放性，教学楼网将采用防火墙、数据加密等技术防止非法侵入、防止窃听和篡改数据、路由信息的安全保护来保证安全。

设计网络拓扑结构包括物理布局和逻辑布局网络拓扑结构在今天的数字时代扮演着极其重要的角色。

无论是企业、机构还是个人用户，都需要一个可靠、高效的网络来满足日常的通信和数据传输需求。

设计一个合理的网络拓扑结构是确保网络性能和可用性的关键。

本文将介绍网络拓扑结构的概念、物理布局和逻辑布局，以及如何设计一个满足需求的网络拓扑结构。

一、网络拓扑结构的概念网络拓扑结构指的是在计算机网络中，不同设备之间的连接方式和布局方式。

它直接影响着网络的性能、可扩展性和可靠性。

常见的网络拓扑结构包括星型、总线型、环型、树型和网状型等。

在设计网络拓扑结构时，需要考虑以下几个主要因素：1. 成本效益：设计的网络拓扑结构应尽可能避免过多的硬件设备和线缆的使用，以降低成本。

2. 可用性：网络拓扑结构应确保网络设备的冗余和备份，以保证网络的连续可用性。

3. 扩展性：网络拓扑结构应能够轻松地扩展和添加新的设备，以应对未来的业务增长。

4. 性能：网络拓扑结构应能够提供足够的带宽和良好的延迟，以满足用户对于数据传输速度和响应时间的需求。

二、物理布局的设计物理布局指的是将网络设备实际安装在物理空间中的位置和连接方式。

在进行物理布局设计时，需要考虑以下几个方面：1. 设备位置：根据网络拓扑结构的要求，决定各个网络设备的位置。

例如，核心交换机应该位于整个网络的中心位置，以便于与其他设备进行高速连接。

2. 线缆布线：根据设备位置和布线要求，选择合适的线缆类型和长度。

常见的线缆类型包括网线、光纤和同轴电缆等。

3. 机房规划：如果网络设备集中放置在一个机房中，需要对机房进行合理规划，确保设备的通风、散热条件良好，并提供足够的空间进行设备维护和扩展。

三、逻辑布局的设计逻辑布局是指如何将物理设备连接起来以构建一个可用的网络。

在进行逻辑布局设计时，需要考虑以下几个方面：1. 子网划分：根据业务需求和网络规模，将网络划分为多个子网，以实现不同子网间的隔离和安全控制。
