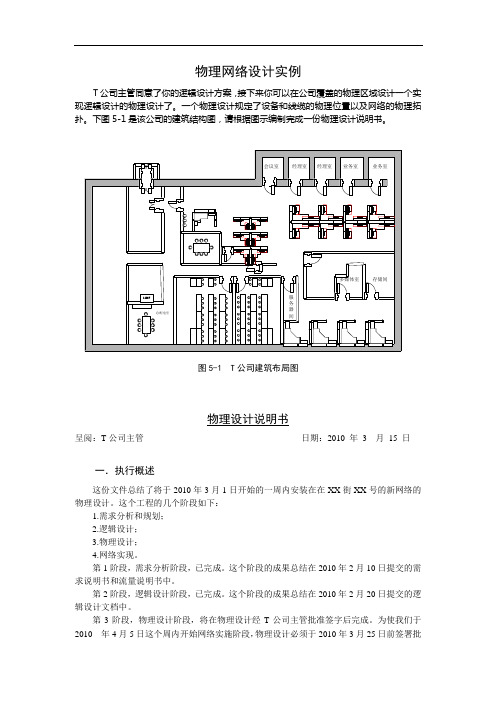

物理网络设计实例T公司主管同意了你的逻辑设计方案，接下来你可以在公司覆盖的物理区域设计一个实现逻辑设计的物理设计了。
一个物理设计规定了设备和线缆的物理位置以及网络的物理拓扑。
下图5-1是该公司的建筑结构图，请根据图示编制完成一份物理设计说明书。
图5-1 T公司建筑布局图物理设计说明书呈阅：T公司主管日期：2010 年 3 月15 日-------------------------------------------------------------------------------------------------------------------- 一．执行概述这份文件总结了将于2010年3月1日开始的一周内安装在在XX街XX号的新网络的物理设计。
这个工程的几个阶段如下：1.需求分析和规划；2.逻辑设计；3.物理设计；4.网络实现。
第1阶段，需求分析阶段，已完成。
这个阶段的成果总结在2010年2月10日提交的需求说明书和流量说明书中。
第2阶段，逻辑设计阶段，已完成。
这个阶段的成果总结在2010年2月20日提交的逻辑设计文档中。
第3阶段，物理设计阶段，将在物理设计经T公司主管批准签字后完成。
为使我们于2010 年4月5日这个周内开始网络实施阶段，物理设计必须于2010年3月25日前签署批准。
二．建筑布局和结构图下图5-40描述了网络所在建筑的所有布局和结构。
图5-40 建筑综合布线图关于图5-40需要注意以下几点：●“D”标记了数据线（5类线）应安装的地方，通过墙内和吊顶上的通道。
●主配线架（MDF）是电话和数据线进入建筑的地方。
●公司的电话和网络中心表示为“服务器间”。
●公司所有的数据和话音线都将接入服务器间。
●服务器间中的架子设备（交换机、路由器等）和电话设备。
●所有的服务器和UPS系统都将安放在服务器间中。
●为保证安全，服务器间的门应使用标准的门锁，钥匙应与其他办公室的门不同。
因为公司不与高度保密的数据或机密情报打交道，并且备份磁盘通常不放在服务器室内。
