液控蝶阀使用说明书

第一部分碟阀液压装置说明一、概述DN1800液控蝶阀液压系统是整个设备的控制中枢，用于控制蝶阀的开启和关闭，并在阀门全开时通过蓄能器的储存能量实现阀门的保压要求。

液压系统采用蓄能器作为主要动力源，同时起保压作用，保压时液压泵用于向系统补充所需压力油。

系统在供油泵不启动（例如停电）时，可以确保蝶阀关闭。

液压站与电控装置可以实现现地手动、现地自动、远方自动。

液压站设计紧凑、操作方便，性能可靠，是液控蝶阀的理想配套设备。

二、液压系统主要技术参数1、系统最大工作压力：13--16 MPa油泵供油流量：14 L/min2、液压泵名称：齿轮泵规格：PFG-210 ATOS额定压力：25 Mpa 排量：10 mL/r3、电机规格：Y132S-4-B5 转速：1420 转/min功率：5.5KW4、蓄能器规格：NXQ1-40/公称容积：40 L充气压力：9—10 MPa5、油缸：主阀油缸缸径：φ160工作压力：25Mpa6、液压系统使用介质：L-H32(或46) 抗磨液压油7、电磁阀控制电压：DC24V8、油液正常工作清洁度要求：NSA10级9、系统油液正常工作温度范围：-10ºC--60ºC三、液压系统安装说明1、液压装置运抵施工现场后应仔细打开包装箱，并按照装箱单仔细检查液压系统各部分是否满足合同供货范围，是否符合设计要求，有无损坏现象，否则应及时与生产厂家联系。

2、液压装置拆箱后应确保各部分的所有外露油口堵盖或包扎，在设备安装、配管前不得脱落，以免对液压系统造成污染。

3、液压装置运抵安装位置后应根据设计图将其在基础上固定牢固，不得松动，以免影响其使用性能。

4、各部分就位后，请按如下要求陪管：工作油管推荐用10号或15号冷拔无缝钢管，其应满足GB699-65《优质碳素结构钢钢号和一般技术条件》的规定。

管道的酸洗、冲洗、吹干等按《YBJ207-85》执行。

液压系统安装配管完毕后，请按设计要求进行正确电气接线。

目录一、名称、用途及特点二、主要性能规范三、工作原理和结构说明四、电控原理五、试车及运行六、润滑七、液压原理图八、电路接线图一、名称、用途及特点本产品为液压控制缓闭止回蝶阀，适用介质为水的管道上泵的出口端作调节，闭路和止回阀用。

它有以下特点：1、能按程序启闭，在正常供电和突然断电情况下能自动按预定的时间和角度分快、慢二阶段关闭，调节范围大，适应性强；2、即可消除破坏性水锤，又能控制水泵的反转速度和反转时间，有效地降低了管网中的压力波动，保障水泵及管网系统的安全可靠运行；3、本阀可取代二阀（如闸阀和止回阀）的功能，体积小，重量轻，流阻小，耗能低；4、可实现泵阀联动控制，操作简便。

三、工作原理和结构说明（一）本阀由机械、液压、电气三部分组成。

主要工作原理是：1、阀门开启：启动电机、带动油泵运转、液压油经滤网、油泵、流量控制阀、高压胶管进入摆动油缸，推动活塞杆，带动与之相连的杠杆举起重锤，此时阀轴及蝶板旋转实现阀门开启。

2、阀门关闭：切断电磁阀电源（或因事故突然断电），则电磁锁紧阀断电，锁定缸缩回，举升缸里的液压油经油缸尾部的快慢关节流阀、高压胶管、电磁阀流入油箱，在重锤的势能和动力水矩的作用下阀轴及蝶板旋转、关闭蝶阀。

四、电控原理缓冲止回阀电器控制原理说明1、电控电源采用三相50HZ、380伏的电源及堆线供电，电磁阀所需工作电压直流24伏电源，由开关电源供给，控制电压为220伏，电机电压为380伏。

2、控制系统分两部分：（1）现场（就地）操作部分；（2）集控（联动）操作部分。

3、控制系统工作原理如下：本系统采用日本三菱PLC控制：（1）就地控制：合上空气开关SQ指示灯表示电源接通，PLC绿灯设亮，将控制箱上的现场控转换开关（SA）打到现场位置，接下油泵启动按钮，PLC输入端X0灯亮，输出端Y10，Y0灯亮有输出，中间继电器KA1灯亮，表示KA1工作，同时接触器KM工作，油泵电机得电运行，油泵运行灯亮。

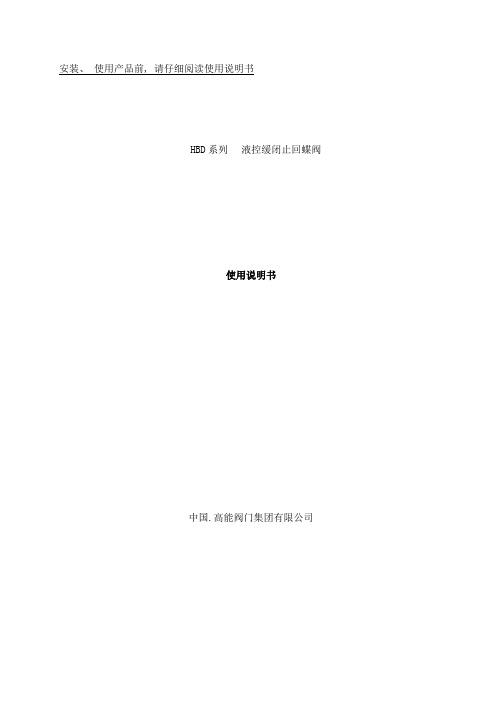

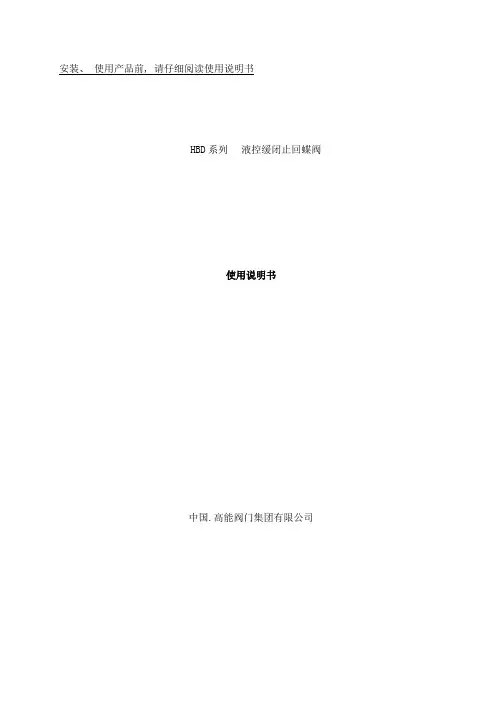

安装、使用产品前, 请仔细阅读使用说明书HBD系列液控缓闭止回蝶阀使用说明书中国.高能阀门集团有限公司目录1、产品概述 (3)1.1 用途与功能1.2 产品特点1.3 型号说明2、技术特征 (4)2.1 设计与制造标准2.2 基本参数2.3 特点参数2.4 主要构件材料3、结构特征 (5)4、操作说明 (6)4.1 自动保压4.2 本地控制4.3 远程控制4.4 手动操作4.5 压力继电器高、低点调整方法5、安装、维护 (8)5.1 吊运5.2 储存5.3 安装5.4 保养、维护6、故障分析与排除 (9)6.1 液压部分6.1 电气部分7、供货范围 (10)8、附件 (10)1.产品概述我公司产品开发人员在多年的研究、设计、制造的丰富经验基础上, 并广泛吸收、总结、消化国内外同类产品的优越性能, 结合阀门、液压、工控电气等多行业的多项最新技术, 而开发出的最新一代智能化高效节能型--重锤式自动保压液控止回蝶阀( 以下简称”液控蝶阀”) 。

本液控蝶阀是为适合泵站水泵出口阀要求而研发的, 其性能稳定、安全可靠、自动化程度高、结构紧凑、使用维护方便。

1.1用途与功能本液控蝶阀属于当前国内外较先进的管路控制设备, 主要安装于水利、电力、给排水等各类泵站的水泵出口, 替代止回阀和闸阀的功能。

工作时, 阀门与管道主机配合, 按照水力过渡过程原理, 经过预设的启闭程序, 有效消除管路水锤, 实现管路的可靠截止, 起到保护管路系统安全的作用。

1.2产品特点1、双重关阀动力源, 截止可靠、密封性能好本液控蝶阀拥有重锤重力及蓄能器压力的双重关阀动力源, 其截止、密封性能远高于当前国内其它厂家的同类产品。

2、可就地、远程及联动控制, 自动化程度高电液控制功能齐全, 无需另外配置即能够作为一个独立的系统单机就地调试、控制; 也能够作为集散性控制系统( DCS) 的一个设备单元, 经过I/O通道由中央计算机进行集中管理, 与水泵及其它管道设备实现联动操作; 并配有手动功能, 无动力电源时也能够实现手动开、关阀, 满足特殊工况下的阀门调试、控制要求。

全液控止回蝶阀HD T7Q42X-6 DN1600使用说明书铁岭阀门(集团)特种阀门有限责任公司1用途本蝶阀适用于于为水、海水或油品的泵出口管路上,兼有截断水流和止回阀两种功能。

阀门在关闭时具有二阶段缓冲功能,有效防止由于突然停电或事故停泵时产生圈套的水锤和压力波动,保护水泵和系统管路。

2特点2.1本阀门采用蓄能器取代了重锤液控蝶阀中的重锤,将重锤势能变成液体压力能,体积小重量轻、结构简单。

2.2本阀门的液压系统和电气控制箱与阀门分体安装,阀门即可水平安装,也可以垂直水平安装,便于安装和维护。

2.3本阀门液压系统和电气系统设计完善功能齐全,阀门既可就地操作,也可心垂直水平安装,便于安装和维护。

3主要规格和技术参数3.1性能规范3.2执行标准结构长度执行GB/T 12221～1989压力试验执行GB/T 13927-1992连接法兰执行GB/T 17241.6-19983.3本蝶阀的结构、主要外形尺寸、连接尺寸见附图1。

4主要零部件材料5阀门运行说明5.1开阀液压站上油泵启动,压力油经油管进入液动装置油缸无杆腔内,推动活塞带动蝶板从00(全关)到900(全开),完成阀门开启。

5.2关阀:蓄能器内压力油进入液动装置油缸有杆腔内,推动活塞带动蝶板完成阀门的快、慢两阶段关闭。

5.3开阀和关阀时间5.4手动关闭阀门:在备用电源失效的情况正下,可手动操作相应电磁阀,利用蓄能器的压力完成阀门关闭。

6液压系统说明6.1液压系统原理液压原理、动作顺序见图2、图36.2.1预备动作:阀门接通电源,油泵自动启动,蓄能器补压蓄能,当压力达到l6MPa时,SP2动作,油泵停止,蓄能器补压结束。

6.2.2开阀:按下开阀按钮,电磁铁YVl获电换向,油泵启动,压力油进入油缸无杆腔,油缸带动蝶板转动到达全开位置后凸块压动行程开关SO2,同时开启回路的压力达到压力继电器SP3预调值后油泵YV1失电复位,开阀结束。

高速2号件左侧节流阀可改变阀门开启时间。

重锤式液压控制蝶阀说明书[1].重锤式液压控制蝶阀一、主要性能特点、用途及适用范围本产品为新型的水泵出口重锤式液压控制蝶阀，全称为希斯威系列泵站型自动保压重锤式液控蝶阀或希斯威系列泵站型自动保压重锤式液控止回蝶阀，分普通型、防泥沙和防海水型三种，防泥沙型液控蝶阀用于水中含泥沙等杂质较多的泵站，防海水型液控蝶阀用于介质为海水或河水中混有海水等工况的泵站。

希斯威系列泵站型液控蝶阀是水泵站中管线系统截断或接通介质的理想设备，适用于装在水泵的出口处，作为水泵机组的主控阀门和安全阀，具有以下功能：1、本蝶阀根据启、停泵的水力过渡过程理论进行设计，采用分阶段开、关阀，其开阀、快关、慢关时间及快慢关转换角度等参数均可根据需要现场整定，可满足电厂、自来水厂、排灌工程等给排水泵站不同工况的要求。

2、本蝶阀在水泵机组正常启动时，可根据水泵机组要求按预先调定的不同程序启动，从而有效地降低启动功耗并实现保护水泵机组的功能。

当水泵为离心泵工况时，可先启泵后开阀，实现水泵关阀(造压)启动；当水泵为轴流泵或斜/混流泵工况时，可先开阀(全开或部分开度)后启泵。

3、机组正常停机时，本蝶阀可根据机组的要求按预先调定的不同程序分快慢两阶段关闭阀门，起到截止和止回的作用，当管道不发生水柱中断时，可有效地防止停泵时水泵反转、系统失水和管网压力升高，从而消除水锤危害、控制水泵反转，起到保护水泵机组和管网安全的作用。

当水泵为离心泵工况时，可实现先关阀(部分开度)后停泵；当水泵为轴流泵或斜/混流泵工况时，可实现先关阀(部分开度)后停泵或泵阀同时停的功能。

4、当机组紧急停机或电网突然失电等非常工况时，本阀将具有下述两种关阀形式之一，故请在泵站设计选型及产品订货合同中注明：(a)、正作用电磁阀型：在蝶阀开启情况下，电磁阀常带电，当电磁阀失电时，蝶阀关闭，一般适用于无稳定控制电源的水厂采用。

阀门在失电的同时将自动按照预先调定的程序分快慢两阶段自动关闭，直至全关；(b)、反作用电磁阀型：在蝶阀开启时，电磁阀不带电，当电磁阀得电时，蝶阀关闭，需稳定的控制电源，一般适用于电厂采用。

KD741液控蝶阀说明书泵站型液控蝶阀使⽤说明书⼀、主要性能特点、⽤途及适⽤范围本产品为新型的⽔泵出⼝重锤式液压控制蝶阀，全称为希斯威系列泵站型⾃动保压重锤式液控蝶阀或希斯威系列泵站型⾃动保压重锤式液控⽌回蝶阀，分普通型、防泥沙和防海⽔型三种，防泥沙型液控蝶阀⽤于⽔中含泥沙等杂质较多的泵站，防海⽔型液控蝶阀⽤于介质为海⽔或河⽔中混有海⽔等⼯况的泵站。

希斯威系列泵站型液控蝶阀是⽔泵站中管线系统截断或接通介质的理想设备，适⽤于装在⽔泵的出⼝处，作为⽔泵机组的主控阀门和安全阀，具有以下功能：1、本蝶阀根据启、停泵的⽔⼒过渡过程理论进⾏设计，采⽤分阶段开、关阀，其开阀、快关、慢关时间及快慢关转换⾓度等参数均可根据需要现场整定，可满⾜电⼚、⾃来⽔⼚、排灌⼯程等给排⽔泵站不同⼯况的要求。

2、本蝶阀在⽔泵机组正常启动时，可根据⽔泵机组要求按预先调定的不同程序启动，从功能。

当⽔泵为离⼼泵⼯况时，可先启泵后开阀，实现⽔泵关阀(造压)启动；当⽔泵为轴流泵或斜/混流泵⼯况时，可先开阀(全开或部分开度)后启泵。

3、机组正常停机时，本蝶阀可根据机组的要求按预先调定的不同程序分快慢两阶段关闭阀门，起到截⽌和⽌回的作⽤，当管道不发⽣⽔柱中断时，可有效地防⽌停泵时⽔泵反转、系统失⽔和管⽹压⼒升⾼，从⽽消除⽔锤危害、控制⽔泵反转，起到保护⽔泵机组和管⽹安全的作⽤。

当⽔泵为离⼼泵⼯况时，可实现先关阀(部分开度)后停泵；当⽔泵为轴流泵或斜/混流泵⼯况时，可实现先关阀(部分开度)后停泵或泵阀同时停的功能。

4、当机组紧急停机或电⽹突然失电等⾮常⼯况时，本阀将具有下述两种关阀形式之⼀，故请在泵站设计选型及产品订货合同中注明：(a)、正作⽤电磁阀型：在蝶阀开启情况下，电磁阀常带电，当电磁阀失电时，蝶阀关闭，⼀般适⽤于⽆稳定控制电源的⽔⼚采⽤。

阀门在失电的同时将⾃动按照预先调定的程序分快慢两阶段⾃动关闭，直⾄全关；(电⼚三期7、8、9号循环泵属正作⽤)(b)、反作⽤电磁阀型：在蝶阀开启时，电磁阀不带电，当电磁阀得电时，蝶阀关闭，需稳定的控制电源，⼀般适⽤于电⼚采⽤。

希斯威系列KD741 –V 型 自动保压式液控止回蝶阀产 品 使 用 说 明 书(泵站型液控止回蝶阀专用)专利号 8710207787204543.9 91212257.994226339.1沃茨阀门(长沙)有限公司X H目录一主要性能特点、用途及适用范围 (1)二产品型号编制说明 (2)三主要技术参数.................................................... . (2)3.1 基本参数 (2)3.2 特殊参数 (2)四主要设计、制造、验收、包装及运输标准 (2)五主要部件材料 (3)六主要结构说明及系统说明 (3)6.1 机械系统 (3)6.2 液压控制系统 (3)6.3 电气控制系统 (4)七运行程序 (8)7.1 泵阀联动操作 (8)7.2 就地操作 (8)7.3 控制室单独操作液控蝶阀 (8)7.4 手动操作 (8)八吊运和保管 (9)8.1 吊运 (9)8.2 保管 (9)九安装与调试................................... .. (9)9.1 安装 (9)9.2 调试 (10)十使用与操作 (10)10.1 试运行 (10)10.2 运行 (11)十一维护与保养 (11)十二一般故障及其排除方法 (12)十三附图 (12)13.1液压原理图 (13)13.2 液压站及电控箱安装示意图 (14)13.3 软密封液控蝶阀密封圈调整示意图 (14)13.4 外形及安装尺寸图 (15)13.5 外形及安装尺寸表 (16)13.6 常规继电器电气控制原理图(离心泵) (18)13.7 常规继电器电气控制接线图(离心泵) (19)13.8 常规继电器电气控制接线图(轴流泵) (20)13.9 常规继电器电气控制接线图(轴流泵) (21)13.10 可编程(PLC)电气控制原理图 (22)13.11 可编程(PLC)电气控制接线图 (23)沃茨阀门(长沙)有限公司Watts Valve (Changsha) Co., Ltd.地址(ADD)：中国·湖南省长沙市红花坡路30号410007No.30 Hong Hua Po Road, Changsha, Hunan410007, China电话(TEL)：(0731)5494818 5498436 5496286传真(FAX)：(0731)5496586E-Mail：cwv@WEB：一、主要性能特点、用途及适用范围本产品为新型的水泵出口重锤式液压控制蝶阀，全称为希斯威系列泵站型自动保压重锤式液控蝶阀或希斯威系列泵站型自动保压重锤式液控止回蝶阀，分普通型、防泥沙和防海水型三种，防泥沙型液控蝶阀用于水中含泥沙等杂质较多的泵站，防海水型液控蝶阀用于介质为海水或河水中混有海水等工况的泵站。

液控蝶阀的设计和使用说明书（初步）：1）阀门主要部件的预估重量及其运输、吊装、拆卸方法；存储、运行及维护方法等。

阀门主要部件的预估重量表运输、吊装、拆卸方法；存储、运行及维护方法等。

吊装及调试维护吊运运输起吊时不得翻转、倒放；开箱后用吊车运蝶阀，起吊时注意在四个起吊点中选取平衡位置。

大修起吊前，重锤式阀门应将重锤从阀门本体拆下。

吊装过程应注意缓慢、平稳、轻放。

储存本阀长时间存放时，应放于干燥处，封闭二端通道，在加工面涂上防锈油。

临时停放时可在外墙板位置增加辅助支撑以保持平稳。

半年不安装，液压系统需清洗换油。

✧本阀禁止露天存放。

安装安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体内孔及蝶板、检查各部位有无损坏现象，各零部件联接螺栓是否紧固。

正、反装液控蝶阀均按图7所示安装，即用作水泵出口止回阀或水轮机进口阀时，水泵或水轮机均位于阀门的无阀杆侧。

阀门中心距水泵出口距离应在2米以上，并尽可能大，以减少泵出口紊流流态对阀门的不利影响。

若本阀安装在管道中的其他位置，应以阀门全关实现密封时的管道介质压力方向来确定阀门安装方位，即高压一侧应位于阀门的有阀杆侧。

蝶阀安装在基础上应校正水平，保证阀轴不倾斜。

阀门支脚及辅助支撑主要用于保证阀门安装运行平稳，不宜大量承受与其垂直的管道轴向水推力；轴向水推力应通过阀前或阀后管道传递到承重基础上。

调试系统各电液元件在厂内均已调试到位，若需现场调试，主要注意以下事项：All the检查手动启闭功能。

✧接上总电源，点动电机观察电机风叶，顺时针旋转则接线正确。

✧常开截止阀应打开，常闭截止阀应关闭。

✧溢流阀先全部打开，开阀时慢慢上调，压力上升，最终调定压力应大于高压力开关KP1设定值1~2MPa。

压力调定后用锁紧螺母锁定。

压力控制器上、下限设定值为7~11MPa。

✧通过油缸上的快、慢关节流阀进行快慢关速度调节。

两节流阀为快慢快慢 360度循环调节，速度调定后用锁紧螺母锁定。

✧阀门启闭、锁定投入与锁定解除(如果有的话)动作到位后，相应各位置开关均应有信号输出。
