隧道风、水、管线布置标准技术交底大全

一、交底目的为确保隧道施工过程中的排水安全，预防因排水不当引发的各类事故，提高施工人员的安全意识和操作技能，特制定本安全技术交底。

二、适用范围本交底适用于隧道施工过程中所有与排水相关的作业环节。

三、交底内容1. 施工前的准备工作（1）了解隧道地质情况，包括地层岩性、地下水情况、洞内涌水情况等。

（2）熟悉隧道排水设计方案，明确排水设施、排水量和排水路线。

（3）检查排水设备、材料、工具等是否齐全，性能良好。

2. 施工过程中的安全注意事项（1）排水作业人员必须佩戴安全帽、防滑鞋、手套等防护用品。

（2）作业人员应遵守操作规程，严格按照设计要求进行排水作业。

（3）排水设备运行过程中，严禁无关人员靠近，确保设备安全运行。

（4）排水作业区域应设置警示标志，提醒过往人员注意安全。

（5）加强对排水设施的巡查，发现异常情况及时处理。

3. 隧道涌水应急处理（1）发现隧道涌水情况，立即停止作业，迅速撤离作业人员。

（2）启动应急预案，组织人员进行排水作业。

（3）根据涌水情况，采取合理的排水措施，如临时排水、抽排、封堵等。

（4）确保排水作业安全，防止发生二次事故。

4. 施工现场安全管理（1）施工现场应设置排水沟、沉淀池等排水设施，确保排水畅通。

（2）加强对排水设施的维护保养，确保设施正常运行。

（3）加强施工现场的巡查，及时发现并处理安全隐患。

（4）严格执行安全生产责任制，确保排水作业安全。

四、交底要求1. 施工单位应将本交底内容传达至所有排水作业人员。

2. 作业人员应认真学习并掌握本交底内容，提高安全意识。

3. 施工单位应定期组织安全教育培训，提高作业人员的安全技能。

4. 施工单位应加强施工现场安全管理，确保排水作业安全。

五、附则1. 本交底自发布之日起实施。

2. 本交底由施工单位负责解释。

3. 如遇特殊情况，需对本交底内容进行调整，应以调整后的内容为准。

一、交底背景为确保隧道施工过程中水资源管理及使用安全，防止因水害造成人员伤亡和财产损失，特进行本次隧道水安全技术交底。

现将相关安全事项及注意事项告知如下：二、交底对象全体隧道施工人员、监理人员、设计人员及相关管理人员。

三、交底内容1. 水资源管理原则（1）节约用水，合理分配，确保施工和生活用水需求。

（2）遵循“防、堵、疏、排、截”的水害防治原则。

（3）加强施工现场水资源监测，确保水质符合国家标准。

2. 隧道施工水害防治措施（1）加强地质勘察，了解隧道地质条件，制定针对性水害防治方案。

（2）施工前，对隧道洞口、洞身、出口等关键部位进行排水系统布置，确保排水畅通。

（3）洞内施工时，及时清除积水，保持洞内干燥。

（4）加强施工过程中地下水观测，发现异常情况立即采取应对措施。

3. 隧道施工水害防治要点（1）洞口工程：加强洞口边坡支护，防止水渗透；做好洞口排水系统设计，确保排水畅通。

（2）洞身开挖：做好洞身排水，及时清除积水；加强围岩稳定性监测，防止坍塌。

（3）隧道支护：做好隧道支护结构设计，确保其防水性能；加强支护结构施工过程中的质量控制。

（4）隧道防水：采用有效的防水材料，确保隧道防水效果；加强隧道防水施工过程中的质量控制。

4. 施工现场水资源管理（1）合理规划施工现场，避免水资源浪费。

（2）加强施工现场用水设备管理，提高用水效率。

（3）对施工和生活用水进行分类处理，确保水质达标。

5. 应急措施（1）制定水害应急预案，明确应急响应程序。

（2）加强应急演练，提高应急处置能力。

（3）发生水害时，立即启动应急预案，确保人员安全。

四、交底要求1. 施工单位应严格执行本交底内容，加强施工现场水资源管理。

2. 施工人员应认真学习本交底内容，提高水害防治意识。

3. 监理单位应加强对隧道施工水害防治工作的监督检查。

4. 设计单位应针对隧道施工水害防治提出合理建议。

五、交底时间年月日六、交底人（姓名）七、接收人（姓名）八、备注本交底内容仅供参考，具体施工过程中应根据实际情况进行调整。

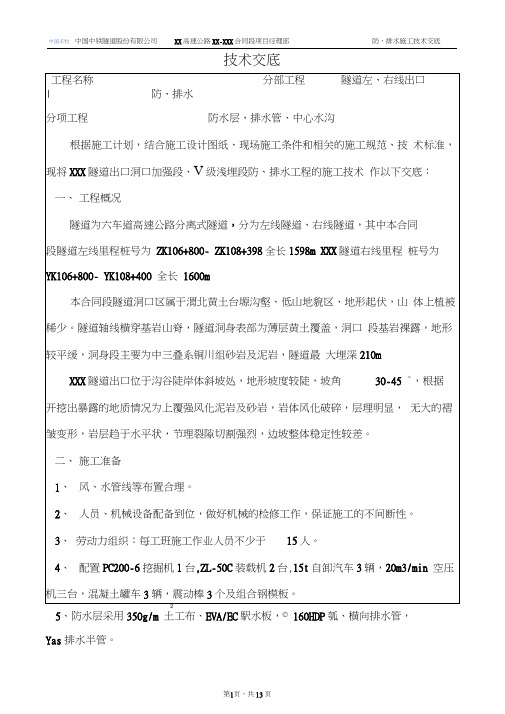

技术交底5、防水层采用350g/m 土工布、EVA/EC駅水板，© 160HDP瓠、横向排水管，Yas排水半管。

三、施工工序准备工作（基面处理、防水板检查、接缝清洁等）—铺挂防水板（先施作排水管再施作土工布和防水板焊接防水板接缝T施工缝、变形缝处理T作业队自检合格T报质检工程师、监理验收合格T移工作台架进入下一工作循环。

四、施工方案四、无钉铺设防水板施工工艺及措施1、无钉铺设防水板施工工艺流程：施工工艺为：准备工作（基面处理、防水板检查、接缝清洁等）T铺挂防水板（先施作排水管再施作土工布和防水板）T焊接防水板接缝T施工缝、变形缝处理T质量检查T移工作台架进入下一工作循环，见下施工工艺流程图2、基面处理由于初期支护为喷-锚-网-喷支护结构，表面粗糙，凹凸不平、锚杆头外露等等，如不处理必将影响防水层的施工质量，为此要求：2.1、将喷射砼表面坑洼处用初期支护喷砼同等级砼喷射找平，表面平整度允许偏差为5cm2.2、喷锚砼表面不得有外露的钢筋头和凸出的钢管件等带尖的突出物，如有露出，必须先齐根切除再用水泥砂浆将切除的表面抹成圆弧面，以防扎破防水层。

2.3、喷锚砼在做防水层施工时，一定要达到设计强度。

2.4、在进行防水层施工前，将喷砼表面出水处先凿开埋透水管，用砂浆抹平后，再在外面铺设排水半管。

2.5、在铺设防水板时沿砼外表的凹凸顺势进行取舍铺设，使防水层贴紧喷 锚砼外表，以防二衬砼施工时将其拉破、拉裂。

详细施工工艺如下：2.5.1开挖断面尺度查看，用断面仪查看支护断面是否满意规划尺度，对侵 限部分严格按验标要求进行处理。

2.5.2基面渗漏水，选用注浆堵水或埋设排水管直接排水到侧沟的办法，坚 持基面无显着漏水；2.5.3对混凝土衬砌外表外露的锚杆头，钢筋尖头号硬物割除，其处理办法 见图2~4进行；① .对钢筋网等凸出部分，先堵截后用锤铆平抹砂浆素灰（见初期支护面处理图2）。

r 灯■…F/工・ 防v/ --占… 呷 / ■*‘)4 ! * i r -■ ■- -■ - y •…一' 初期支护面处理②.对有凸出的管道时，用砂浆抹平（见初期支护面处理图 3）。

全套隧道技术交底
隧道是地下建筑物的一种，常见于铁路、公路、城市地铁等交
通工程中。

隧道技术交底是指在工程建设过程中，施工单位向相关
部门或监理单位介绍隧道工程的施工技术、施工方案、工程质量控制、工程安全等问题。

以下是全套隧道技术交底的内容，共计。

一、施工技术说明
1.传统施工技术
隧道是经过山体或水体的地下管道，其施工技术可以采用传统
开挖法和盾构法。

传统开挖法是在静止的地层中通过机械化手段进
行挖掘，包括采用钻孔爆破、机械削平、液压破碎等方式。

这种方
法使用广泛、成本较低，但需要考虑工期、地层稳定性等问题。

2.盾构施工技术
盾构法是一种新型的隧道施工技术，该技术使用由推进机和隧
道衬砌组成的盾构机，在地下向前推进，同时完成挖掘和衬砌工作。

盾构法的优点包括挖掘效率高、质量控制精细、适用于地下水位高
的地区等。

二、施工方案说明
1.施工进度计划
根据隧道工程的实际情况和工期要求，制定详细的施工进度计划。

根据施工需求，通过人员配置、设备购置等措施保证施工任务
按时完成。

1。

(完整版)隧道通风系统技术交底隧道通风系统技术交底1. 简介本文档旨在交底隧道通风系统的技术要点和安全注意事项。

对于隧道工程来说，通风系统是确保隧道内空气清新、温度适宜的关键设备之一。

2. 隧道通风系统的组成隧道通风系统主要由以下组件构成：2.1 风机风机是隧道通风系统的核心部件，用于驱动空气流动。

在选择风机时，需要考虑隧道的长度、形状以及通风需求。

2.2 送风管道送风管道负责将经过风机处理的新鲜空气送入隧道内部。

通常需要根据隧道的结构和布局进行合理的管道布置。

2.3 排风管道排风管道负责将隧道内的污浊空气排出隧道外部。

排风管道的布置应考虑排风口的位置、数量和通风效果。

2.4 控制系统控制系统用于监控和控制整个通风系统的运行。

可以通过设定合适的参数来实现自动调节通风量和温度。

3. 隧道通风系统的相关安全事项在设计和操作隧道通风系统时，需要特别注意以下安全事项：3.1 防火措施隧道通风系统应配备火灾自动报警装置，并设置灭火设备。

风机和管道的防火性能也应符合相应的标准。

3.2 通风量要求根据隧道使用的不同，通风量的要求也会有所不同。

需要根据实际情况合理设计通风系统，确保隧道内空气质量良好。

3.3 应急通风隧道通风系统应具备应急通风功能，能够在突发情况下迅速排除烟气和有害气体。

4. 总结隧道通风系统是确保隧道安全、舒适的重要设备。

在设计和运行过程中，需要严格遵守相关安全标准和规范，确保通风系统的可靠性和效果。

以上为隧道通风系统技术交底的内容，请相关人员详细阅读并遵守。

隧道施工中的通风与排水技术交底隧道施工是工程建设中常见的一项任务，隧道作为连接两个地区的重要通道，其施工必须要考虑到通风与排水的问题。

本文将就隧道施工过程中的通风与排水技术进行交底。

一、确保施工人员的安全隧道施工是一个相对封闭的环境，如果没有良好的通风系统的话，施工人员在其中工作可能会因为缺氧而危险。

为了确保施工人员的安全，我们在隧道施工中采用了一系列的通风措施。

首先是主动通风，我们在隧道施工工地设置了专门的通风设备，通过它们向隧道内注入新鲜空气，将有害气体排出。

同时，我们还设置了定时通风系统，定期将隧道内的空气进行疏散，确保施工人员能够在充足的氧气条件下进行工作。

其次是被动通风，我们在隧道的两端设置了通风口，通过自然对流将新鲜空气引入隧道。

这样一来，不仅能够起到通风的作用，还能够将隧道内的有害气体迅速排出，提高施工人员的工作环境。

二、保证施工质量的基础隧道施工过程中，往往会有大量的地下水涌入，如果不进行有效的排水处理，会对施工质量产生很大的影响。

因此，我们在隧道施工中采取了一系列的排水技术，以保证施工质量的基础。

首先是地下水的引流。

我们在施工现场周围挖掘大型渠道，将地下水引导到集水装置中，避免地下水涌入施工区域。

同时，我们还设置了排水泵站，将集水装置中的水通过排水泵抽离出去，确保施工现场的干燥。

其次是隧道内部的排水系统。

在隧道施工过程中，我们设置了排水沟和排水管道，并确保其通畅。

通过排水沟将隧道内部积水引入到排水管道中，然后排出隧道外部。

这样一来，不仅能够减少施工中积水对工作环境的影响，还能够保证施工的顺利进行。

三、提高工作效率的关键隧道施工进行中，通风与排水技术的运用不仅能够确保施工人员的安全和施工质量的基础，还能够提高工作效率，加快施工进度。

通风系统的良好运作，能够保证施工人员在充足氧气的环境下工作，减少疲劳感，提高工作效率。

同时，通过定时通风系统的设置，能够减少因为通风管道堵塞而造成的停工维修时间，进一步缩短施工周期。

编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接签字手续。

编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接签字手续。

编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接签字手续。

本技术交底为隧道风水电布置图,仅适用于墨临公路土建3标隧道工程!施工要求：1、本图为隧道施工中风水电布置图,二次衬砌拱墙施工完成后必须按照技术交底统一设置;2、要求风水管刷红白相间防锈漆,30-50cm一道，相邻涂刷；3、固定风水管及电线支架时，按照3-5m等距布置，不得随意打孔破坏衬砌结构；4、托架材料采用75×50×5和50×50×5的角钢；5、固定支架采用ф18膨胀螺栓固定，支架应焊接牢固，确保其使用寿命；6、洞内照明采用高压汞灯，每10m设置一盏；7、低压线距路面5m，高压电缆距路面3.5m；8、若未按技术交底施工，出现任何安全质量问题，由你队伍负全部责任并无条件返工处理.风水管的具体尺寸及数量，请根据隧道施工实际情况设置,确保安全且满足施工需求。

编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。

②“技术交底书”一式两份，一份作为施工依据，一份留存备查，并办理交接签字手续。

二级技术交底书本技术交底为隧道风水电布置图,仅适用于墨临公路土建3标隧道工程!施工要求：编制：复核：签收：年月日注：①对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。
