FLUENT中文手册（简化版）本手册介绍FLUENT的使用方法，并附带了相关的算例。
下面是本教程各部分各章节的简略概括。
第一部分：☐开始使用：描述了FLUENT的计算能力以及它与其它程序的接口。
介绍了如何对具体的应用选择适当的解形式，并且概述了问题解决的大致步骤。
在本章中给出了一个简单的算例。
☐使用界面：描述用户界面、文本界面以及在线帮助的使用方法，还有远程处理与批处理的一些方法。
☐读写文件：描述了FLUENT可以读写的文件以及硬拷贝文件。
☐单位系统：描述了如何使用FLUENT所提供的标准与自定义单位系统。
☐使用网格：描述了各种计算网格来源，并解释了如何获取关于网格的诊断信息，以及通过尺度化（scale）、分区（partition）等方法对网格的修改。
还描述了非一致（nonconformal）网格的使用.☐边界条件：描述了FLUENT所提供的各种类型边界条件和源项，如何使用它们，如何定义它们等☐物理特性：描述了如何定义流体的物理特性与方程。
FLUENT采用这些信息来处理你的输入信息。
第二部分：☐基本物理模型：描述了计算流动和传热所用的物理模型（包括自然对流、周期流、热传导、swirling、旋转流、可压流、无粘流以及时间相关流）及其使用方法，还有自定义标量的信息。
☐湍流模型：描述了FLUENT的湍流模型以及使用条件。
☐辐射模型：描述了FLUENT的热辐射模型以及使用条件。
☐化学组分输运和反应流：描述了化学组分输运和反应流的模型及其使用方法，并详细叙述了prePDF 的使用方法。
☐污染形成模型：描述了NOx和烟尘的形成的模型，以及这些模型的使用方法。
第三部分：☐相变模拟：描述了FLUENT的相变模型及其使用方法。
☐离散相变模型：描述了FLUENT的离散相变模型及其使用方法。
☐多相流模型：描述了FLUENT的多相流模型及其使用方法。

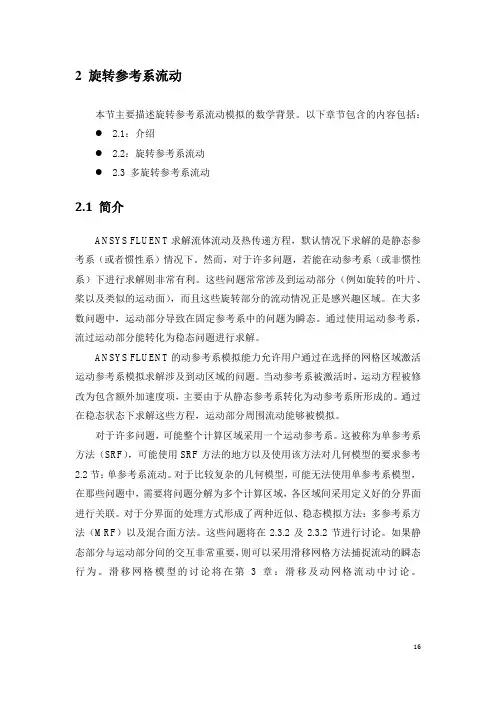

☐移动坐标系下的流动：描述单一旋转坐标系、多重移动坐标系、以及滑动网格的使用方法。

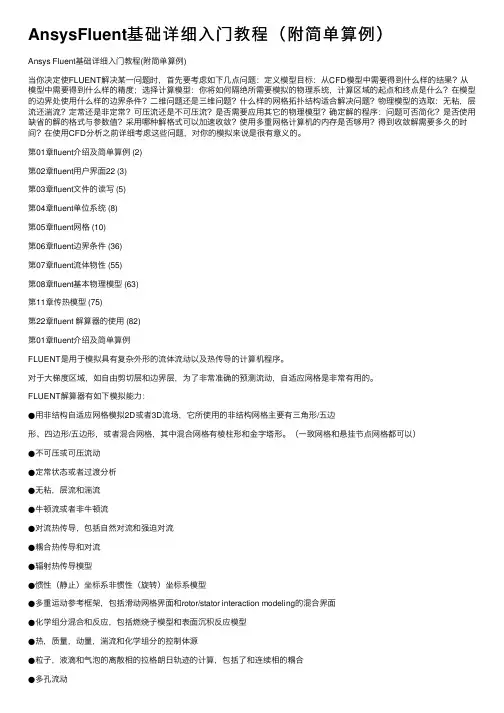

FLUEN教程赵玉新I、目录第一章、开始第二章、操作界面第三章、文件的读写第四章、单位系统第五章、读入和操作网格第六章、边界条件第七章、物理特性第八章、基本物理模型第九章、湍流模型第十章、辐射模型第十一章、化学输运与反应流第十二章、污染形成模型第十三章、相变模拟第十四章、多相流模型第十五章、动坐标系下的流动第十六章、解算器的使用第十七章、网格适应第十八章、数据显示与报告界面的产生第十九章、图形与可视化第二十章、Alphanumeric Reporting 第二十一章、流场函数定义第二十二章、并行处理第二十三章、自定义函数第二十四章、参考向导第二十五章、索引( Bibliograp)hy 第二十六章、命令索引II、如何使用该教程概述本教程主要介绍了FLUEN的使用，其中附带了相关的算例，从而能够使每一位使用者在学习的同时积累相关的经验。
本教程大致分以下四个部分：第一部分包括介绍信息、用户界面信息、文件输入输出、单位系统、网格、边界条件以及物理特性。
第二和第三部分包含物理模型，解以及网格适应的信息。
第四部分包括界面的生成、后处理、图形报告、并行处理、自定义函数以及FLUEN所使用的流场函数与变量的定义。
下面是各章的简略概括第一部分：z 开始使用：本章描述了FLUEN的计算能力以及它与其它程序的接口。
介绍了如何对具体的应用选择适当的解形式，并且概述了问题解决的大致步骤。
在本章中，我们给出了一个可以在你自己计算机上运行的简单的算例。
z 使用界面：本章描述了用户界面、文本界面以及在线帮助的使用方法。
同时也提供了远程处理与批处理的一些方法。
（请参考关于特定的文本界面命令的在线帮助）z 读写文件：本章描述了FLUENT以读写的文件以及硬拷贝文件。
z单位系统：本章描述了如何使用FLUENTS提供的标准与自定义单位系统。
z 读和操纵网格：本章描述了各种各样的计算网格来源，并解释了如何获取关于网格的诊断信息，以及通过尺度化（scale、分区（partition等方法对网格的修改。
FLUENT教程赵玉新I、目录第一章、开始第二章、操作界面第三章、文件的读写第四章、单位系统第五章、读入和操作网格第六章、边界条件第七章、物理特性第八章、基本物理模型第九章、湍流模型第十章、辐射模型第十一章、化学输运与反应流第十二章、污染形成模型第十三章、相变模拟第十四章、多相流模型第十五章、动坐标系下的流动第十六章、解算器的使用第十七章、网格适应第十八章、数据显示与报告界面的产生第十九章、图形与可视化第二十章、Alphanumeric Reporting第二十一章、流场函数定义第二十二章、并行处理第二十三章、自定义函数第二十四章、参考向导第二十五章、索引（Bibliography）第二十六章、命令索引II、如何使用该教程概述本教程主要介绍了FLUENT的使用，其中附带了相关的算例，从而能够使每一位使用者在学习的同时积累相关的经验。
本教程大致分以下四个部分：第一部分包括介绍信息、用户界面信息、文件输入输出、单位系统、网格、边界条件以及物理特性。
第二和第三部分包含物理模型，解以及网格适应的信息。
第四部分包括界面的生成、后处理、图形报告、并行处理、自定义函数以及FLUENT所使用的流场函数与变量的定义。
下面是各章的简略概括第一部分：开始使用：本章描述了FLUENT的计算能力以及它与其它程序的接口。
介绍了如何对具体的应用选择适当的解形式，并且概述了问题解决的大致步骤。
在本章中，我们给出了一个可以在你自己计算机上运行的简单的算例。
●使用界面：本章描述了用户界面、文本界面以及在线帮助的使用方法。
同时也提供了远程处理与批处理的一些方法。
（请参考关于特定的文本界面命令的在线帮助）●读写文件：本章描述了FLUENT可以读写的文件以及硬拷贝文件。
●单位系统：本章描述了如何使用FLUENT所提供的标准与自定义单位系统。
●读和操纵网格：本章描述了各种各样的计算网格来源，并解释了如何获取关于网格的诊断信息，以及通过尺度化（scale）、分区（partition）等方法对网格的修改。
Fluent软件学习笔记Fluent软件学习笔记⼀、利⽤Gambit建⽴计算区域和指定边界条件类型1)⽂件的创建及其求解器的选择软件基本知识:Geometry 绘制图形Mesh ⽹格划分Zones 指定边界条件类型和区域类型Operation绘图⼯具⾯板Tools 指定坐标系统等视图控制⾯板：全图显⽰(Fit to window）选择象限显⽰视图选择显⽰项⽬撤销或重复上⼀步⿏标键：左键单击——旋转模型中键单击——平移模型右键单击——放缩模型Shift+⿏标左键——选择点、边、⾯等①建⽴新⽂件：Flie New②选择求解器：Solver2)创建控制点：Operation-Geometry-Vertex创建边：Operation-Geometry-Edge创建⾯：Operation-Geometry-Face3)划分⽹格对边进⾏划分:对⾯进⾏划分：Operation-Mesh-Face-Mesh Faces注：打开的⽂本框中：Quad-四边形⽹格Elements- Tri-三⾓形⽹格Quad/Tri-混合型⽹格Map映射成结构化⽹络Submap分块/区映射块结构化⽹络Type- Pave平铺成⾮结构化⽹络Tri Primitive 将⼀个三⾓形区域分解为三个四边形区域在划分结构化⽹格Interval size:指定⽹格间距Interval count:指定⽹格个数4)边界条件类型的指定：Operation-ZonesAdd添加Name:为边界命名Action- Modify修改Type：指定类型Delete删除Entity :选择边/⾯5)Mesh⽹格⽂件的输出：File-Export-Mesh注:对于⼆维情况，必须选中Export2-D(X-Y)Mesh总结：建⽴⼏何模型划分⽹格定义边界条件输出⽹格⽂件(即建⽴计算区域)⼆、利⽤Fluent求解器求解1)Fluent求解器的选择2d：⼆维、单精度求解器2ddp：⼆维、双精度求解器3d：三维、单精度求解器3ddp：三维、双精度求解器2)⽂件导⼊和⽹格操作①导⼊⽹格⽂件：File-Read-Case②检查⽹格⽂件：Grid-Check（若minimum volume即最⼩⽹格的体积的值⼤于0，则⽹格可以⽤于计算）③设置计算区域尺⼨：Grid-ScaleFluent中默认的单位为m，⽽Gambit作图时候采⽤的单位为mm④显⽰⽹格：Display-Grid3)选择计算模型①求解器的定义：Define-Models-Solver(压⼒基、密度基)②其他操作模型的选定Multiphase多相流模型Energy考虑传热与否Species反应及其传热相关Viscous层流或湍流模型选择Define-Models-Viscous：打开粘性模型Inviscid⽆粘模型Laminar层流模型Spalart-Allmaras单⽅程湍流模型（S-A模型）K-epsilon双⽅程模型（k-ε模型）K-omega双⽅程模型以及雷诺应⼒模型③操作环境的设置：Define-Operating ConditionsPascal（环境压强）、Gravity（重⼒影响）4)定义流体的物理性质：Define-MaterialsFluent Database中调出5)设置边界条件：Define-Boundary Conditions①设置Fluid流体区域的物质：Zone-Fluid--Set②设置Inlet的边界条件：Zone-Inlet-Set③设置Outlet的边界条件④设置Wall的边界条件6)求解⽅法的设置及控制①求解参数的设置：Solve-Controls-Solutions...Equations:需要求解的控制⽅程Pressure-Velocity Coupling:压⼒-速度耦合求解⽅式Discretization:所求解的控制⽅程Under-Relaxation Factor:松弛因⼦②初始化：Solve-Initialize-Initialize...设置Compute Form为Inlet，依次点击Init和Close图标完成对流场的初始化③打开残差监控图：Solve-Monitors-Residuai...④保存当前的Case⽂件：File-Write-Case...⑤开始迭代计算：Solve-Iterate...⑥保存计算后的Case和Date⽂件：File-Write-Case&Date...7)计算结果显⽰显⽰速度等值线图：Display Contours...Contous of-------选中Velocity...Surfaces-------指定平⾯Levels--------等值线数⽬(默认)Options-----------选中Filled绘制的是云图注：轴对称问题，可通过镜像选择显⽰整个圆管的物理量分布镜像选择显⽰的设置：Display-Views... 在Mirror Planes中选择axial为镜像平⾯，然后点击Apply图标接受设置绘制速度⽮量图:Display-Vectors...Vectors of-------选中VelocityStyle----------箭头类型Scale---------⽮量被放⼤倍数Skip----------⽮量密集程度显⽰某边上速度的速度剖⾯XY点线图：Plot-XY Plot...注：Plot Direction：表⽰曲线将沿什么⽅向绘制显⽰迹线F ile—path lines在release from surface列表中选择释放粒⼦的平⾯设置step size和step的数⽬，step size设置长度间隔steps设置了⼀个微粒能够前进的最⼤步数单击display三、⼆维⽰例⼆维定常可压缩流场分析——NACA 0006翼型⽓动⼒计算⼆维定常不可压缩流场分析——卡门涡街动画的设置：Solve-Animate-Define三维定常可压缩流动⽰例第⼆章：流体⼒学基本⽅程及边界条件三⼤控制⽅程：质量守恒、动量守恒及能量守恒⽅程初始条件边界条件：速度⼊⼝三维定常速度场的计算1、内部⽹格的显⽰打开examine mesh对话框温度场的计算Fluent处理中选中能量⽅程求解器：define/models/energy设置wall边界条件时候，convection热对流边界条件多相流模型VOF模型的选择define/models/multiphase基本相及第⼆相的设置define/phase动画的设置。
fluentns方程摘要：1.FluentNS 方程的概述2.FluentNS 方程的基本原理3.FluentNS 方程的应用领域4.FluentNS 方程的优缺点正文：1.FluentNS 方程的概述FluentNS 方程是一种用于模拟流体流动的数学模型，其中“Fluent”代表流体流动，“NS”则代表Navier-Stokes，这是由法国物理学家克劳德·路易·马里·纳维耶和英国物理学家乔治·加布里埃尔·斯托克斯在19 世纪提出的描述流体运动的基本方程。
FluentNS 方程广泛应用于计算机流体力学（CFD）领域，以模拟各种流体流动现象，如湍流、热传导和对流传热等。
2.FluentNS 方程的基本原理FluentNS 方程基于质量守恒和动量守恒原理，描述了流体在空间和时间上的变化。
具体来说，它包括以下三个方程：(1) 质量守恒方程：描述流体在各个区域内的质量分布随时间如何变化，即流体流入和流出一个给定区域的速率之和等于该区域内流体质量的变化率。
(2) 动量守恒方程：描述流体在各个区域内的动量分布随时间如何变化，即流体受到的各种外力之和等于流体动量的变化率。
(3) 能量守恒方程：描述流体在各个区域内的能量分布随时间如何变化，即流体的内能、热传导和对流传热之和等于流体能量的变化率。
3.FluentNS 方程的应用领域FluentNS 方程在许多工程领域都有广泛的应用，包括：(1) 航空航天：用于研究飞机翼型、机身形状等对流体运动的影响，以及气流对飞行性能的影响。
(2) 汽车工程：用于研究汽车外形、发动机冷却系统等对流体运动的影响，以及气流对汽车性能的影响。
(3) 船舶工程：用于研究船体形状、船舱设计等对流体运动的影响，以及水流对船舶性能的影响。
(4) 能源工程：用于研究热传导、对流传热等现象，以提高热能利用效率。
(5) 环境工程：用于研究大气污染扩散、水污染扩散等现象，以改善环境质量。
Radio Buttons这类按钮中，只有一个选项可以打开。
Text EntryInteger Number Entry一般说来用鼠标点击上下箭头，会增加或者减少1。
如果结合键盘点击一次鼠标就可以增加更多的数量。
用法如下表：Key Factor of IncreaseShift 10Ctrl 100Real Number Entry可以输入实数如10, -10.538, 50000.45和5.e-4)，一般都会带有相应的单位。
单选列表许多面板响应鼠标的双击功能，在实践中多试几次就熟练了多选列表鼠标点击一次选上；再点击一次取消选择下拉菜单使用方法和Windows的一样。
标尺可以用鼠标操作，也可以用鼠标选择之后再用键盘左右选择图形显示窗口Figure 1: 图形显示窗口的例子显示选项面板可以控制图形显示的属性也可以打开另一个显示窗口。
鼠标按钮面板可以用于设定鼠标在图形显示窗口点击时所执行的操作。
当为图形显示处理数据时要取消显示操作可以按Ctrl+C，已经开始画图的话就无法取消操作了。
输出图形显示窗口是Windows NT系统的特有功能，UNIX系统没有此项功能。
页面设置面板也是Windows NT系统独有的功能Windows NT系统的特有的输出图形显示窗口功能如果你选择的是Windows NT版本的FLUENT，点击图形窗口的左上角便可以显示图形窗口系统菜单，该菜单包括常用系统命令如：move，size和close。
连同系统命令一起，FLUENT 为支持打印机和剪贴板增加了三条命令：1.复制到剪贴板：将当前图形复制到Windows的剪贴板。
可以用页面设置面板改变复制的属性。
图形窗口的大小影响了图形中所使用的字的大小。
2.打印：将当前图形复制到打印机。
可以用页面设置面板改变打印的属性。
3.页面设置：显示页面设置面板。
Windows NT系统独有的页面设置面板功能：在图形显示窗口的system菜单中点击Page Setup..菜单，弹出页面设置面板如下：第一个Color：允许你选择是否使用彩色图第二个Color：选择彩色图形Gray Scale：选择灰度比例图Monochrome：选择黑白图Color Quality：允许你指定图形的色彩模式True Color：创建一个由RGB值定义的图，这假定了你的打印机或者显示器有至少65536个色彩或无限色彩。
第一章Fluent 软件的介绍 fluent 软件的组成：软件功能介绍：GAMBIT专用的CFD 前置处理器(几何/网格生成)Fluent4.5 基于结构化网格的通用CFD 求解器Fluent6.0 基于非结构化网格的通用CFD 求解器Fidap 基于有限元方法的通用CFD 求解器Polyflow 针对粘弹性流动的专用CFD 求解器Mixsim 针对搅拌混合问题的专用CFD 软件Icepak 专用的热控分析CFD 软件软件安装步骤：前处 理 gambit 软件Fluent6.0 Fluent5.5&4.5 Fidap Polyflow Mixsim Icepack 通用软件专用软件step 1: 首先安装exceed软件，推荐是exceed6.2版本，再装exceed3d,按提示步骤完成即可，提问设定密码等，可忽略或随便填写。
step 2: 点击gambit文件夹的setup.exe，按步骤安装；step 3: FLUENT和GAMBIT需要把相应license.dat文件拷贝到FLUENT.INC/license目录下；step 4：安装完之后，把x:\FLUENT.INC\ntbin\ntx86\gambit.exe命令符拖到桌面（x为安装的盘符）；step 5: 点击fluent源文件夹的setup.exe，按步骤安装；step 6: 从程序里找到fluent应用程序，发到桌面上。
注：安装可能出现的几个问题：1.出错信息“unable find/open license.dat"，第三步没执行；2.gambit在使用过程中出现非正常退出时可能会产生*.lok文件，下次使用不能打开该工作文件时，进入x:\FLUENT.INC\ntbin\ntx86\，把*.lok文件删除即可；3.安装好FLUENT和GAMBIT最好设置一下用户默认路径，推荐设置办法，在非系统分区建一个目录，如d:\usersa）win2k用户在控制面板－用户和密码－高级－高级，在使用fluent用户的配置文件修改本地路径为d:\users，重起到该用户运行命令提示符，检查用户路径是否修改；b）xp用户，把命令提示符发送到桌面快捷方式，右键单击命令提示符快捷方式在快捷方式－起始位置加入D:\users,重起检查。
第一步：网格1、读入网格（File→Read→Case）2、检查网格（Grid→Check）3、平滑网格（Grid→Smooth/Swap）4、更改网格的长度单位（Grid→Scale）5、显示网格（Display→Grid）第二步：建立求解模型1、保持求解器的默认设置不变（定常）2、开启标准K-ε湍流模型和标准壁面函数Define→Models→Viscous第三步：设置流体的物理属性ari→Density→1.225viscosity→1.7894e-0.5第四步：设置边界条件对outflow、velocity-inlet、wall 采用默认值第五步：求解1、Solv→Controls→Solution中，Discretitation→Pressure→standardPressure→0.2 Momentum→0.52、Solution Initialization→ all zone3、Residual Monitors→Plot第六步:迭代第七步：进行后处理第八步：1、Define→Model→Evlerian2、在Vissous Model→K-epsilon Multiphase Model→Mixture 第九步：在Define Phase Model→Discrete phase ModelInteraction↓选中→Interaction With Continuous PhaseNomber of Continuous PhaseInteractions per DPM Interaction第十步：设置物理属性第十一步：Define→Operating →重力加速度Define→Boondary Conditionsflvid→Mixture→选中Sovrce Terms 其他默认Phase-1→选中Sovrce Terms 其他默认Phase-2→选中Sovrce Terms 其他默认inflow→Mixture→全部默认Phase-1→全部默认Phase-2→Multiphase→Volume Fraction→0.0003其他默认outflow→Mixture→默认Phase-1→默认Phase-2→默认wall→Mixture→全部默认Phase-1→默认Phase-2默认第十二步：Slove→Controls→Slution Controls→Pressure→0.2 Momentum→0.5 其余默认第十三步：千万不能再使用初始化第十四步：进行迭代计算截Z轴上的图:在Surface→iso↓Surface of constant↓Grid↓然后选x、y、z轴（根据具体情况而定）↓在Iso-Values→选取位置C的设置在New Surface Name中输入新各字→点创建然后在Display→Grid→Edge type→Feature→选中刚创建的那个面，然后Display查看刚才那面是否创建对最后在Display→Contours→Options→Filled→Surface→选中面，然后Display。

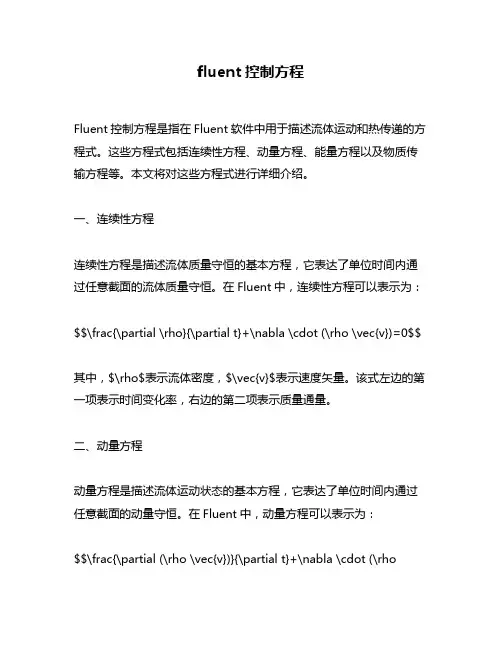

fluent控制方程Fluent控制方程是指在Fluent软件中用于描述流体运动和热传递的方程式。
这些方程式包括连续性方程、动量方程、能量方程以及物质传输方程等。
本文将对这些方程式进行详细介绍。
一、连续性方程连续性方程是描述流体质量守恒的基本方程，它表达了单位时间内通过任意截面的流体质量守恒。
在Fluent中，连续性方程可以表示为：$$\frac{\partial \rho}{\partial t}+\nabla \cdot (\rho \vec{v})=0$$其中，$\rho$表示流体密度，$\vec{v}$表示速度矢量。
该式左边的第一项表示时间变化率，右边的第二项表示质量通量。
二、动量方程动量方程是描述流体运动状态的基本方程，它表达了单位时间内通过任意截面的动量守恒。
在Fluent中，动量方程可以表示为：$$\frac{\partial (\rho \vec{v})}{\partial t}+\nabla \cdot (\rho\vec{v} \vec{v})=-\nabla p +\nabla \cdot (\mu \nabla\vec{v})+\rho \vec{g}$$其中，$p$表示压力，$\mu$表示粘度系数，$\vec{g}$表示重力加速度。
该式左边的第一项表示时间变化率，右边的第二项表示动量通量，右边的第三项表示粘性力，右边的第四项表示重力作用。
三、能量方程能量方程是描述流体热传递的基本方程，它表达了单位时间内通过任意截面的能量守恒。
在Fluent中，能量方程可以表示为：$$\frac{\partial (\rho h)}{\partial t}+\nabla \cdot (\rhoh\vec{v})=\nabla \cdot (\lambda \nabla T)+\dot{q}$$其中，$h$表示比焓，$\lambda$表示热传导系数，$T$表示温度，$\dot{q}$表示体积源项。
