项目四 典型零件主要参数精度检测| 279 |2．任务实施步骤（1）将被测齿轮套在心轴上，心轴装在仪器的两顶尖之间。

心轴与顶尖间的松紧要适当，以能灵活转动而没有轴向窜动为宜。

（2）根据被测齿轮模数选择适当的球形测头，并安装在指示表10的测量杆下端。

（3）旋转纵向移动手轮3，调整滑板2的位置，使指示器测头位于齿轮宽的中部。

调节升降螺母7和指示表提升手柄9，使测头位于齿槽内。

调整指示表10的零位，然后开始测量。

（4）逐齿测量，每测一齿，必须抬起指示表提升手柄9，使指示表测头离开齿间。

测量一圈，记下指示表读数，将记录数据填写在实训任务书中。

（5）处理测量结果（其中最大读数与最小读数之差即为∆F r ），根据齿轮的技术要求，查出齿圈径向跳动公差F r ，并判断被测齿轮的合格性。

实训任务书 用径向跳动检查仪检测齿圈径向跳动四、用万能测齿仪检测齿轮齿距偏差（∆f pt ）及齿距累积误差（∆F p ） 1．计量器具及检测原理说明齿距偏差∆f pt 是指在分度圆上实际齿距与公称齿距之差。

齿距累积误差∆F p 是指分度圆上任意两个同侧齿面间的实际弧长与公称弧长的最大差值。

齿轮齿距偏差∆f pt 及齿距累积误差∆F p 通常用周节仪或万能测齿仪进行测量。

本任务采用万能测齿仪进行测量。

齿距累积误差一般采用两种测量方法（相对法和绝对法），本任务采用相对法测量。

相对测量法是以被测齿轮上任一实际齿距作为基准，将仪器指示表调为零，然后沿整个齿圈依次测出其他实际齿距与作为基准的齿距的差值（称为相对齿距偏差），经过数据处理求出∆F p （同时也可求得齿距偏差∆f pt ）。

万能测齿仪是应用比较广泛的齿轮测量仪器，除测量圆柱齿轮的齿距、基节、齿圈径向。

【技术要求】1.以凸件（下）为基准，凹件（上）配作，配合间隙，两侧错位量≦0.052.两孔距40±0.12对基准A（即凹件本身）的对称度误差≦0.25【工艺分析】本任务为镶配件加工，毛坯处理好后，首先制作凸件，达到尺寸和精度要求，再制作凹件，与凸件相配合部分应以凸件实际轮廓作为基准。

用到的主要工具如右图：【加工工艺过程】步骤1：检查来料的外形尺寸。

步骤2：分别锉削凸、凹两件各两相邻的垂直面，保证相邻面的垂直度及与大平面的垂直度。

步骤3：依图样划线，打样冲眼。

步骤4：锉削凸件另两面，保证尺寸为60±0.06mm、35±0.02mm，与各相邻边的垂直度为0.02mm，大平面垂直度为0.02mm。

步骤5：钻Ø7.8mm孔并倒角，保证孔位置正确并与钻头轴线垂直。

步骤6：铰削Ø8mm孔。

步骤7：锉削凸件边框另两面，保证尺寸为60±0.06mm、35±0.02mm，大平面垂直度为0.02mm。

步骤8：锯削凸件垂直凸槽边开口多余部分，锉削加工，保证尺寸为17±0.02mm、44±0.03mm，与各相邻面的垂直度为0.02mm。

步骤9：锯削凸件斜凸槽边开口多余部分，锉削加工，保证尺寸为17±0.02mm、角度为120°，与大平面垂直度为0.02mm。

步骤10：锉削凹件边框另两面，保证尺寸为60±0.06mm、35±0.02mm，与各相邻边的垂直度为0.02mm，大平面垂直度为0.02mm。

步骤11：钻Ø10.2mm孔并倒角，保证孔位置正确并与钻头轴线垂直。

步骤12：攻M12螺纹。

步骤13：锯削凹件凹槽的多余部分，以凸件来配作锉削加工凹槽，保证配合间隙。

步骤14：清理工件，打标记。

步骤15：打扫卫生，提交工件。

哈工大典型机械部件设计组装与测试实验报告实验报告：哈工大典型机械部件设计组装与测试一、实验目的：1. 掌握典型机械部件的设计方法和原理；2. 学习部件的组装与测试过程；3. 培养实际操作和解决问题的能力。

二、实验内容：1. 根据给定的机械部件图纸，设计相应的零部件；2. 将设计好的零部件按照图纸要求进行组装；3. 进行组装后的机械部件的功能测试。

三、实验步骤：1. 根据给定的机械部件图纸，使用CAD软件进行零部件的设计。

确保设计的零部件符合图纸要求，并能够正确组装。

2. 将设计好的零部件按照图纸要求进行加工。

可以使用数控机床进行精确加工，保证零部件的尺寸精度。

3. 将加工好的零部件进行清洗，确保零部件表面干净无杂质。

4. 将清洗后的零部件按照图纸要求进行组装。

注意组装的顺序和方式，确保零部件的正确组装，避免错误。

5. 进行组装后的机械部件的功能测试。

通过对机械部件进行逐个部件的测试，检查其运转是否正常。

同时进行整体测试，检查机械部件的功能是否完善。

四、实验结果分析：1. 根据实验步骤进行机械部件的设计、加工、组装和测试。

2. 对于设计的零部件，需要进行精确的加工，确保尺寸和形状的精度。

3. 在组装过程中，需要注意组装序列和方式，避免错误的组装和部件的磨损。

4. 在测试过程中，需要逐个部件进行测试，确保其运转正常。

同时进行整体测试，确认机械部件的功能完善。

五、实验结论：1. 通过实验，掌握了典型机械部件的设计方法和原理；2. 学习了部件的组装与测试过程；3. 培养了实际操作和解决问题的能力。

六、存在问题与改进措施：1. 在实验过程中，可能存在设计上的不准确，需要加强设计的能力；2. 加工过程中可能存在误差，需要提高加工的精度；3. 组装过程中可能存在错误的组装，需要加强组装的认真程度；4. 功能测试过程中可能存在部件运转不正常，需要加强测试的细致度。

七、实验心得：通过本次实验，我对典型机械部件的设计、组装与测试有了更深入的了解。

项目四 典型零件主要参数精度检测
| 273 |
2．任务实施步骤

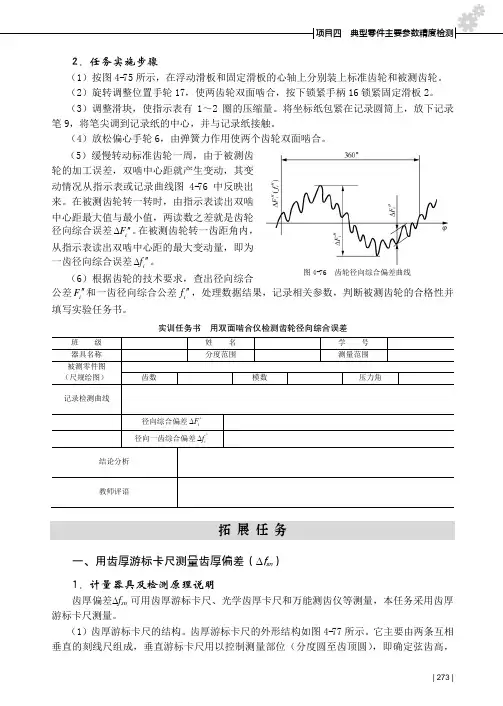

（1）按图4-75所示，在浮动滑板和固定滑板的心轴上分别装上标准齿轮和被测齿轮。
