自动喷水灭火系统课程设计一、课程目标知识目标：1. 学生能够理解自动喷水灭火系统的基础知识，掌握其主要组成部分及工作原理。
2. 学生能够描述不同类型的自动喷水灭火系统及其适用场景。
3. 学生了解自动喷水灭火系统在建筑消防中的应用，掌握相关消防法规及标准。
技能目标：1. 学生能够运用已学知识分析自动喷水灭火系统的设计原理，进行简单的系统设计。
2. 学生掌握自动喷水灭火系统的安装、调试、维护及故障排除方法。
3. 学生能够运用实际案例，分析自动喷水灭火系统在实际应用中的优缺点。
情感态度价值观目标：1. 培养学生对消防安全重要性的认识，增强防火意识。
2. 培养学生团队合作精神，学会在项目实践中相互沟通、协作。
3. 增进学生对我国消防事业的了解，激发为消防安全事业做贡献的意愿。
课程性质：本课程为高二年级物理与实践课程，结合实际案例，培养学生的理论联系实际能力。
学生特点：高二年级学生已具备一定的物理基础，具有较强的求知欲和动手能力，对实际问题有较高的关注度。
教学要求：结合学生特点，注重理论知识与实践操作的相结合，提高学生的实际操作能力，培养解决实际问题的能力。
通过本课程的学习，使学生能够将所学知识应用于实际生活和工作中，提高消防安全意识。
教学过程中，注重分解课程目标为具体的学习成果，以便进行教学设计和评估。
二、教学内容1. 自动喷水灭火系统基础知识：- 系统定义、分类及应用场景- 系统主要组成部分及其功能- 工作原理及动作流程2. 自动喷水灭火系统设计原理：- 系统设计依据及相关标准- 系统设计流程及注意事项- 系统设计实例分析3. 自动喷水灭火系统的安装与调试：- 安装工艺及要求- 调试方法及步骤- 故障排除及维护保养4. 自动喷水灭火系统在实际应用中的案例分析：- 不同场景下的系统选型- 系统在实际应用中的优缺点分析- 消防安全意识及预防措施教学内容安排与进度：1. 第一周：自动喷水灭火系统基础知识学习2. 第二周：自动喷水灭火系统设计原理及实例分析3. 第三周：自动喷水灭火系统的安装、调试与维护4. 第四周：自动喷水灭火系统在实际应用中的案例分析及讨论教材章节关联：1. 《物理》教材第二章：流体力学基础2. 《消防安全》教材第三章：建筑消防设施3. 《实践技能》教材第四章：消防设施安装与调试教学内容根据课程目标进行选择和组织，确保科学性和系统性。

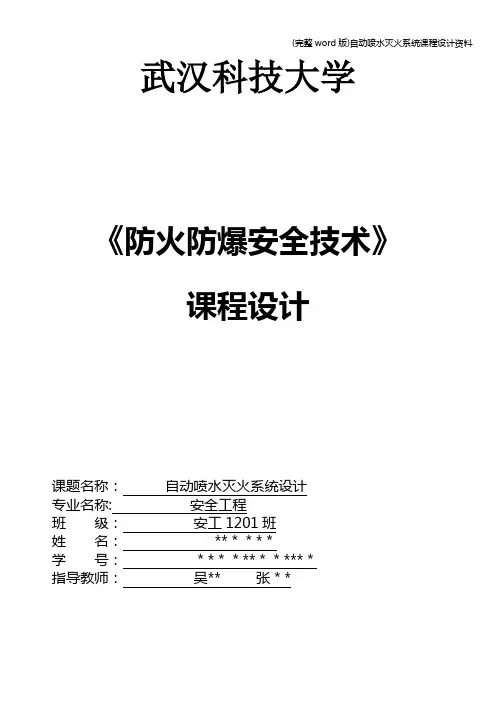

武汉科技大学《防火防爆安全技术》课程设计课题名称：自动喷水灭火系统设计专业名称: 安全工程班级：安工1201班姓名：**＊＊*＊学号：＊*＊＊**＊＊***＊指导教师：吴** 张＊*目录前言 (2)1设计对象介绍 (2)2 设计情况简介 (3)3 自动喷水灭火系统设计依据 (3)4自动喷水灭火系统计算 (3)4。
1确定建、构筑物的火灾危险等级 (3)4.2确定设计技术数据 (3)4。
3选择系统类型 (3)4。
4选择和布置喷头 (3)4.5管网布置 (4)4。
6水力计算 (4)4。
7校核设计作用面内的平均喷水强度 (8)4.8选择消防水泵 (9)5 设备材料清单汇总 (9)6总结 (10)参考文献 (11)前言自动喷水灭火系统是一种重要的灭火措施,随着社会的发展迫使高层建筑拔地而起。
更由于智能大厦的出现，使现代高层建筑以多功能且装饰豪华而著称。
大量有机材料或可燃易燃物质拥入大厦，一旦起火，这些遍布全楼的可燃物便是火灾燃烧的极好物质条件，同时这些材料也是火灾迅速蔓延的良好途径.自动喷水灭火系统是目前世界上采用最广泛的一种固定灭火设施.其特征是：通过加压设备将水送入管网至带有热敏元件的喷头处，喷头在火灾的热环境中自动开启洒水灭火。
对于装有闭式喷头的系统，只有那些受火灾影响的喷头才开启洒水扑灭下方的火灾。
其基本功能是：能在火灾发生后，自动地进行喷水灭火；能在喷水灭火的同时发出报警.它分秒不离开值勤岗位，不怕浓烟烈火，随时监视火灾,是最安全、可靠的灭火装置，使用于温度不低于4度和不高于70度的场所。
自动喷水用消防泵受水路系统压力开关或水流指示器直接控制。
火灾时延时启泵或由消防中心控制挺泵，而自动喷水消防系统就可以很好的预防火灾的蔓延。
1设计对象介绍某银行共16层，总高64米，并有一层地下室，其第四层平面布局如图1所示,该层共有8个房间，2个公共厕所，2台升降电梯，室内总长33。
63米,室内总宽15.65米。

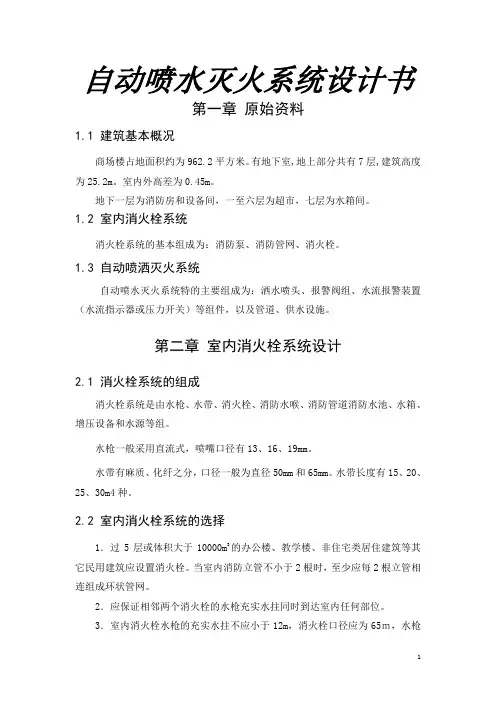

自动喷水灭火系统设计书第一章原始资料1.1建筑基本概况商场楼占地面积约为962.2平方米。
有地下室,地上部分共有7层,建筑高度为25.2m。
室内外高差为0.45m。
地下一层为消防房和设备间，一至六层为超市，七层为水箱间。
1.2 室内消火栓系统消火栓系统的基本组成为：消防泵、消防管网、消火栓。
1.3 自动喷洒灭火系统自动喷水灭火系统特的主要组成为：洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施。
第二章室内消火栓系统设计2.1 消火栓系统的组成消火栓系统是由水枪、水带、消火栓、消防水喉、消防管道消防水池、水箱、增压设备和水源等组。
水枪一般采用直流式，喷嘴口径有13、16、19mm。
水带有麻质、化纤之分，口径一般为直径50mm和65mm。
水带长度有15、20、25、30m4种。
2.2 室内消火栓系统的选择1．过5层或体积大于10000m3的办公楼、教学楼、非住宅类居住建筑等其它民用建筑应设置消火栓。
当室内消防立管不小于2根时，至少应每2根立管相连组成环状管网。
2．应保证相邻两个消火栓的水枪充实水拄同时到达室内任何部位。
3．室内消火栓水枪的充实水拄不应小于12m，消火栓口径应为65ｍ，水枪口径应为19ｍ，保护半径不应超过25ｍ。
同层相邻室内消火栓的间距不应小于50ｍ，但高层汽车库和地下汽车库的室内消火栓的间距不应大于30ｍ。
5．室内消火栓应设在明显易于取用的地点，栓口离地面高度宜为1.1ｍ，其出水方向宜与设置消火栓的墙面相垂直。
6.消火栓的作用半径不得超过30米，按此原则在室内布置消火栓，并确定数量。
7.室内消火栓给水管网宜与自动喷水灭火系统的管网分开设置；室内设水泵接合器，以便消防车接入，保证消防安全可靠。
2.3 消火栓管网的布置1．室内消防管网应布置成环状，向其供水的输水干管不应小于2条，其中1条发生故障时，其他输水干管仍然满足消防给水系统设计流量；此次设计为三个水源，即消防水箱、水泵接合器、水池。
东莞理学院城市学院防火防爆院系: 专业:班级:姓名: 学号：—指导教师:完成时间:22 25目录: 一、设计目的： ....................................二、设计内容： .....................................1、 课程设计的内容： ...........................2、课程设计内容的具体（指导）方针： ..........三、 设计要求： .....................................四、设计题目 .......................................五、设计安排 .......................................六、 系统设计 .......................................1. 自动喷水灭火系统简介 ........................2. 自动喷水灭火系统管网计算现状 ...............3. 闭式自动喷水灭火系统管网水力设计计算过程及原理3.1设置原则 ...................................3.2确定建筑物的危险等级 ......................3.3工作原理 ...................................4.探测器与喷头之间的关系 ..................5. ................................................................................. 具体设计5.1基本设计数据的确定 ....................5.2设计流量 ...............................5.3喷头的选用及布置安装要求 ..............6. ................................................................................ 管网的布置与管径的选择 ...........................6.1管网布置的要求如下 ....................7. ................................................................................. 水力计算基本方法计算 ................................7.1喷头出水量计算 .........................7.2管道特性系数（Bg ） ....................7.3管道比阻值（A ） .......................7.4局部水头损失（h2） .....................7.5沿程水头损失（h1） .....................7.6管道单位长度水头损失（i ） ...............7.7报警阀水头损失（hr ） ................... 7.8 流速（V ） .............................7.9系统设计秒流量（QS ） ..................7.10自喷水泵扬程 .........................8. ................................................................................. 详细计算步骤 .........................................8.1绘制管道系统图并进行编号 ..............8.2演算过程 ...................................3 4 4 5 6 7 9 10 11 11 1112 12 15 15 16 16 18 18 19 19 20 20 21 21 21 22 22 22 25、设计目的:课程设计是学生将课程体系的理论和工程实践相结合的重要环节，也是培养同学实践动手和工程应用能力的有效途径，是理论教学和实践教学结合的重要手段。

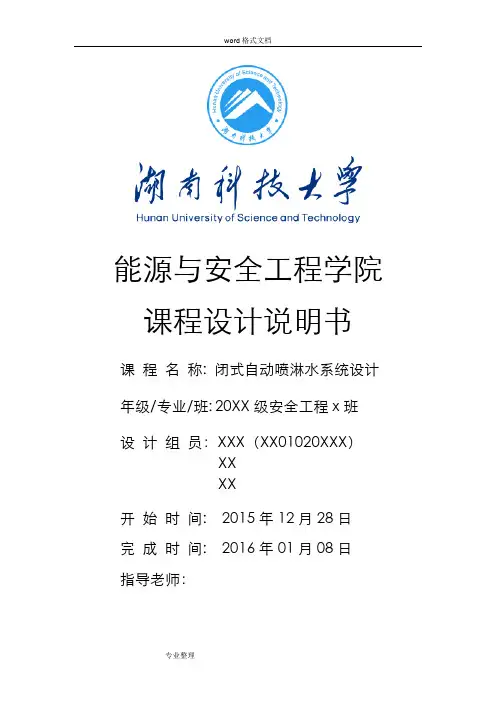

能源与安全工程学院课程设计说明书课程名称: 闭式自动喷淋水系统设计年级/专业/班: 20XX级安全工程x班设计组员：XXX（XX01020XXX）XXXX开始时间: 2015年12月28日完成时间:2016年01月08日指导老师：目录一、前言 (5)二、灭火系统选型、工作组成及原理 (5)2.1 灭火系统选型 (5)2.2系统的组成 (6)2.3系统工作原理 (8)三、自动喷淋系统的设计 (9)3.1喷头选择及布置 (9)3.2系统管网布置 (10)3.3水力计算 (12)3.4校核设计作用面积内的平均喷水强度 (15)3.5选择消防水泵 (15)3.6 喷水灭火系统的维护 (16)四、结束语 (17)闭式自动喷淋水系统设计任务书(安全工程专业)一、设计目的闭式自动喷水灭火是目前使用广泛、灭火效率高的灭火措施。
其工作原理是：喷水管网中经常充满压力水，火灾时，闭式自动喷头温感元件爆破或熔化脱落，即自动喷水灭火，与此同时发出报警信号。
适用范围为室内温度为4℃~70℃之间。
二、设计原始资料5．某轻危险级建筑物其中一部分的最不利作用面积为180m2，为（15×12m）；环境温度为25℃，选用标准玻璃球喷头，喷头以长方形布置。
最不利点O，处喷头的工作压力为①7 mH2三、设计任务a)绘制系统工作动作原理图。
b)根据危险等级及作用面积，查出喷头的保护面积，并确定设计的设计喷水强度以及设计流量。
c)确定喷头及管道布置方式、初选各管段类型以及尺寸，绘制管道透视图（比例为1：100）。
d)进行水力计算，确定各管道直径，计算系统设计流量及总的水头损失。
e)进行系统设计校核。
四、设计要求1、独立开展灭火系统的设计，不得抄袭他人设计。
2、水力计算部分应按照原始资料和有关规范进行精确计算，不得假造数据。
3、进行水力计算时，应采用沿途计算法确定喷头流量，而不采用作用面积计算法。
4、说明书应包括（四）的全部内容，有详细的计算推导过程。
能源与安全工程学院课程设计说明书课程名称: 闭式自动喷淋水系统设计年级/专业/班: 2009级安全工程2班报告人：李学良（0901020201）杨勇（0901020202）石荣新（0901020203）刘兵（0901020204）黄玉其（0901020205）陈水滔（0901020206）龚雨竹（0901020226）开始时间: 2012年5月21日完成时间:2012年5月30日指导教师签名：目录一、前言 (5)二、灭火系统选型、工作组成及原理 (5)2.1 灭火系统选型 (5)2.2系统的组成 (6)2.3系统工作原理 (8)三、自动喷淋系统的设计 (8)3.1喷头选择及布置 (8)3.2系统管网布置 (9)3.3水力计算 (9)3.4校核设计作用面积内的平均喷水强度 (17)3.5选择消防水泵 (17)3.6 喷水灭火系统的维护 (17)四、结束语 (19)闭式自动喷淋水系统设计任务书(安全工程专业)一、设计目的闭式自动喷水灭火是目前使用广泛、灭火效率高的灭火措施。
其工作原理是：喷水管网中经常充满压力水，火灾时，闭式自动喷头温感元件爆破或熔化脱落，即自动喷水灭火，与此同时发出报警信号。
适用范围为室内温度为4℃~70℃之间。
二、设计原始资料1．某中危险级建筑物其中一部分的最不利作用面积为200m2，约为（17×12m）；环境温度为25℃，选用标准玻璃球喷头，喷头以长方形布置。
最不利点处喷头的工作压力为①7 mH2O，②10 mH2O。
2．某中危险级建筑物其中一部分的最不利作用面积为200m2，约为（17×12m）；环境温度为25℃，选用标准玻璃球喷头，喷头以正方形布置。
最不利点处喷头的工作压力为①7 mH2O，②10 mH2O。
3．某中危险级建筑物其中一部分的最不利作用面积为200m2，约为（17×12m）；环境温度为25℃，选用标准易熔合金喷头，喷头以长方形布置。

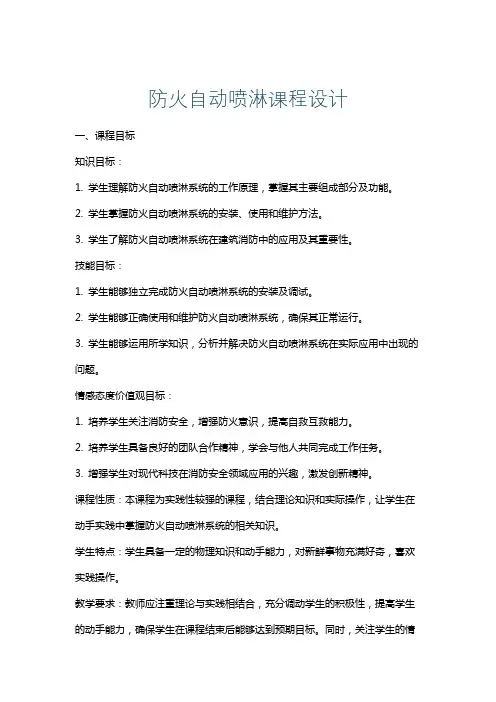

防火自动喷淋课程设计一、课程目标知识目标：1. 学生理解防火自动喷淋系统的工作原理，掌握其主要组成部分及功能。
2. 学生掌握防火自动喷淋系统的安装、使用和维护方法。
3. 学生了解防火自动喷淋系统在建筑消防中的应用及其重要性。
技能目标：1. 学生能够独立完成防火自动喷淋系统的安装及调试。
2. 学生能够正确使用和维护防火自动喷淋系统，确保其正常运行。
3. 学生能够运用所学知识，分析并解决防火自动喷淋系统在实际应用中出现的问题。
情感态度价值观目标：1. 培养学生关注消防安全，增强防火意识，提高自救互救能力。
2. 培养学生具备良好的团队合作精神，学会与他人共同完成工作任务。
3. 增强学生对现代科技在消防安全领域应用的兴趣，激发创新精神。
课程性质：本课程为实践性较强的课程，结合理论知识和实际操作，让学生在动手实践中掌握防火自动喷淋系统的相关知识。
学生特点：学生具备一定的物理知识和动手能力，对新鲜事物充满好奇，喜欢实践操作。
教学要求：教师应注重理论与实践相结合，充分调动学生的积极性，提高学生的动手能力，确保学生在课程结束后能够达到预期目标。
同时，关注学生的情感态度价值观培养，使学生在学习过程中形成正确的价值观。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容1. 防火自动喷淋系统概述- 了解防火自动喷淋系统的历史、发展及应用场景。
- 熟悉防火自动喷淋系统的分类及特点。
2. 防火自动喷淋系统的工作原理与组成- 掌握系统工作原理，包括火灾探测、信号传递、喷淋装置启动等。
- 学习主要组成部分，如探测器、控制器、喷头、水泵等，并了解其功能。
3. 防火自动喷淋系统的安装与调试- 学习系统的安装方法，包括管道布局、设备安装等。
- 掌握系统调试流程，确保系统正常运行。
4. 防火自动喷淋系统的使用与维护- 学习正确使用系统的方法，了解操作注意事项。
- 掌握系统维护保养技巧，确保系统长期稳定运行。
5. 防火自动喷淋系统在实际应用中的案例分析- 分析典型火灾案例，了解防火自动喷淋系统在火灾扑救中的作用。

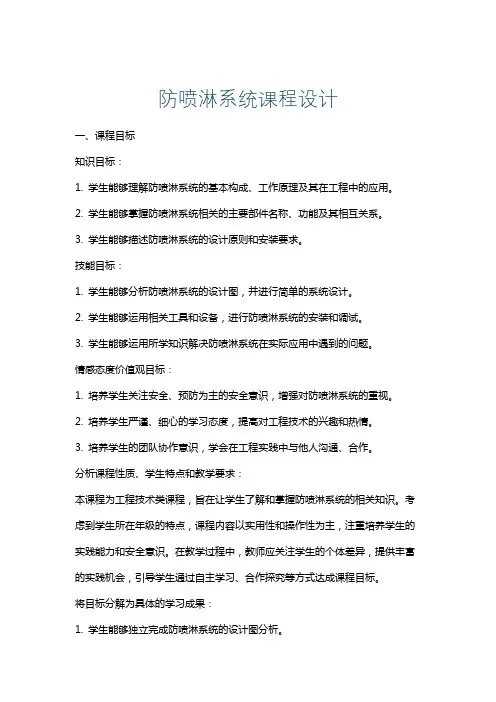

防喷淋系统课程设计一、课程目标知识目标：1. 学生能够理解防喷淋系统的基本构成、工作原理及其在工程中的应用。
2. 学生能够掌握防喷淋系统相关的主要部件名称、功能及其相互关系。
3. 学生能够描述防喷淋系统的设计原则和安装要求。
技能目标：1. 学生能够分析防喷淋系统的设计图，并进行简单的系统设计。
2. 学生能够运用相关工具和设备，进行防喷淋系统的安装和调试。
3. 学生能够运用所学知识解决防喷淋系统在实际应用中遇到的问题。
情感态度价值观目标：1. 培养学生关注安全、预防为主的安全意识，增强对防喷淋系统的重视。
2. 培养学生严谨、细心的学习态度，提高对工程技术的兴趣和热情。
3. 培养学生的团队协作意识，学会在工程实践中与他人沟通、合作。
分析课程性质、学生特点和教学要求：本课程为工程技术类课程，旨在让学生了解和掌握防喷淋系统的相关知识。
考虑到学生所在年级的特点，课程内容以实用性和操作性为主，注重培养学生的实践能力和安全意识。
在教学过程中，教师应关注学生的个体差异，提供丰富的实践机会，引导学生通过自主学习、合作探究等方式达成课程目标。
将目标分解为具体的学习成果：1. 学生能够独立完成防喷淋系统的设计图分析。
2. 学生能够通过小组合作，完成防喷淋系统的安装和调试。
3. 学生能够针对实际工程案例，提出防喷淋系统改进和优化的建议。
二、教学内容根据课程目标，教学内容分为以下三个部分：第一部分：防喷淋系统基本知识1. 防喷淋系统的定义、作用及其在工程中的应用。
2. 防喷淋系统的基本构成、工作原理。
3. 防喷淋系统的主要部件及其功能。
第二部分：防喷淋系统设计及安装1. 防喷淋系统的设计原则、安装要求。
2. 防喷淋系统设计图的识别与分析。
3. 防喷淋系统的安装、调试方法及注意事项。
第三部分：防喷淋系统实际应用案例分析1. 分析典型防喷淋系统应用案例，了解其在不同工程领域的应用。
2. 针对案例中存在的问题，提出改进和优化方案。
自动喷水灭火系统设计(总19页) -本页仅作为预览文档封面，使用时请删除本页-城市与环境科学系安全工程防火防爆课程设计自动喷水灭火系统设计专业班级：安全工程姓名： 14级城院学号：指导教师：郭亚芳完成日期：摘要：“安全第一，预防为主,综合治理”是一项基本的政策方针，而灭火系统是建筑消防设施的重要组成部分。
自动喷水灭火系统可以在很大的程度上减少火灾造成的损失。
自动灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设组成，并能在发生火灾时喷水的自动灭火系统。
本设计是对一个已知的简化的区域进行自动喷水灭火系统的设计。
对系统的喷头和管道进行预估，由最不利点的喷头开始，通过参数选择和计算，使用舍维列夫计算，不断的修正管道管径，从而得到各管段流量和压力，最终确定消防水泵的扬尘和流量，并合理的选择确定管网和喷头，设计出一个符合条件的灭火系统。
关键词：自动喷水灭火系统；最不利点；舍维列夫公式；Abstract："Safety first, prevention first, comprehensive treatment" is a basic policy, and the fire extinguishing system is an important part of building fire control facilities. Automatic sprinkler system can to a large extent, reduce the loss caused by fire.By sprinkler sprinkler system, alarm valve, water flow alarm device (water flow indicator or pressure switch), and other components, as well as the set of pipes, water supply, and in the event of a fire water spray automatic fire extinguishing system.This design is the area of a known simplified the design of the automatic sprinkler system. To forecast system of nozzles and piping, starting with the most unfavorable point of nozzle, through the selection and calculation of parameters using d Lev calculation and continuous correction of pipe diameter, flow and pressure, all the pipe sections and eventually determine the dust and flow of fire pump, and reasonable selection of pipe and nozzle, a qualified fire extinguishing system design. Keywords: automatic water spray fire extinguishing system; the most disadvantage；Shievieliev F A formula目录1 自动喷水灭火系统简介 ........................................................ 错误!未定义书签。
能源与安全工程学院课程设计说明书课程名称: 闭式自动喷淋水系统设计年级/专业/班: 20XX级安全工程x班设计组员：XXX（XX01020XXX）XXXX开始时间:2015年12月28日完成时间:2016年01月08日指导老师：目录一、前言 (4)二、灭火系统选型、工作组成及原理 (4)2.1 灭火系统选型 (4)2.2系统的组成 (5)2.3系统工作原理 (7)三、自动喷淋系统的设计 (8)3.1喷头选择及布置 (8)3.2系统管网布置 (9)3.3水力计算 (10)3.4校核设计作用面积内的平均喷水强度 (15)3.5选择消防水泵 (15)3.6 喷水灭火系统的维护 (16)四、结束语 (17)闭式自动喷淋水系统设计任务书(安全工程专业)一、设计目的闭式自动喷水灭火是目前使用广泛、灭火效率高的灭火措施。
其工作原理是：喷水管网中经常充满压力水，火灾时，闭式自动喷头温感元件爆破或熔化脱落，即自动喷水灭火，与此同时发出报警信号。
适用范围为室内温度为4℃~70℃之间。
二、设计原始资料5．某轻危险级建筑物其中一部分的最不利作用面积为180m2，为（15×12m）；环境温度为25℃，选用标准玻璃球喷头，喷头以长方形布置。
最不利点处喷头的工作压力为①7 mH2O，三、设计任务a)绘制系统工作动作原理图。
b)根据危险等级及作用面积，查出喷头的保护面积，并确定设计的设计喷水强度以及设计流量。
c)确定喷头及管道布置方式、初选各管段类型以及尺寸，绘制管道透视图（比例为1：100）。
d)进行水力计算，确定各管道直径，计算系统设计流量及总的水头损失。
e)进行系统设计校核。
四、设计要求1、独立开展灭火系统的设计，不得抄袭他人设计。
2、水力计算部分应按照原始资料和有关规范进行精确计算，不得假造数据。
3、进行水力计算时，应采用沿途计算法确定喷头流量，而不采用作用面积计算法。
4、说明书应包括（四）的全部内容，有详细的计算推导过程。
5、水力计算应编制成表（如附二所示）。
6、说明书前页附上此任务书。
五、时间安排此课程设计共14天时间。
一、前言课程设计是学生将课程体系的理论和工程实践相结合的重要环节，也是培养同学实践动手和工程应用能力的有效途径，是理论教学和实践教学结合的重要手段。
通过本次课程设计，使得学生能更为系统的了解工业和生活中防火与防爆基本原理、知识和内容，树立起正确的防火观念和意识，使其对企业生产和民用生活实用性和工程性的消防管理、监测、控制以及应急救援理论和技术等有更为全面深入的理解和掌握，加强其对防火与消防理论在现场工程应用中的认识，通过对工程应用中消防系统的分析评价和改进设计，加强学生对企业消防系统控制能力的应用，培养起对实践性消防问题的独立思考和解决的能力，形成较为系统和科学思维体系，为以后从事防火消防方面的专业工作和设计打下良好的基础。
闭式自动喷水灭火系统是指由水源、管网、喷淋水泵及控制柜、闭式喷头、报警控制装置等组成，是一种能够自动探测火灾并自动启动喷淋水泵灭火的固定灭火系统。
可分为湿式自动喷水灭火系统、干式自动喷水灭火系统、预作用自动喷水灭火系统。
它是目前使用广泛、灭火效率高的一种灭火措施。
其工作原理是，喷水管网中经常充满压力水，灭火时，闭式自动喷头温感元件爆破或融化脱落，与此同时发出报警信号。
二、灭火系统选型、工作组成及原理2.1 灭火系统选型2.1.1建筑物的火灾危险性等级据设计原始资料（闭式自动喷淋水系统设计任务书，以下简称任务书）显示，该建筑物火灾危险等级为中危险级。
2.1.2确定设计基本技术参数由原始资料，设计消防系统的工作面积为15×12m2；根据《自动喷水灭火系统设计规范》（GB50084-2005）表5.0.1民用建筑和工业厂房的系统设计参数，O），该灭火系统的喷水强度为4.00L/min·m2；喷头工作压力为9.8×104Pa（10mH2O计算；设计喷水量为9.0L/s。
且最不利点处工作压力以7mH22.1.3系统选型应根据建筑物的实际情况进行选择，设计书以绝大多数常温场所常采用的湿式系统为例进行设计，且建筑物的环境温度为25℃符合湿试系统设计要求。
2.2系统的组成湿式喷水灭火系统主要由以下几部分构成，如图2-2。
（1）水箱：在正常状态下维持管网的压力，当火灾发生的初期给管网提供灭火用水；（2）水力警铃：用于湿式、干式、干湿两用式、雨淋和预作用自动喷水灭火系统中，是自动喷水灭火系统中的重要部件。
当火灾发生时，由报警阀流出带有一定压力的水驱动水力警铃报警。
警铃流量等于或大于一个喷头的流量时立即动作；（3）湿式报警阀：安装在总供水干管上，连接供水设备和配水管网，一般采用止面阀的形式。
当管网中有喷头喷水时，就破坏了阀门上下的平衡压力，使阀板开启接通水源和管网。
同时部分水流通过阀座上的环形槽，经信号管道送至水力警铃，发出音响报警信号。
（4）消防水泵结合器：用于给消防车提供供水口；（5）火灾收信机（消防控制中心）：在控制室内安装，用于接收系统传来的电信号及发出控制指令；（6）压力罐（未设置）：用于自动启动消防水泵。
当管网中的水压过低时，与压力罐连接的压力开关发出信号给控制箱，控制箱接到信号后发出指令启动消防泵给管网增压。
当管网水压达到设定值后消防水泵停止供水；（7）消防水泵：给消防管网中补水用；（8）闭式喷头：可分为易溶金属式、双金属片式和玻璃球式三种，其中以玻璃球式应用最多；正常情况下，喷头处于封闭状态。
当有火灾发生且温度达到动作值时喷头开启喷水灭火；（9）水流指示器：其动作原理是，当水流指示器感应到水流动时，其电触点动作，接通延时电路（延时20～30s）。
延时时间到后，通过继电器触发，发出声光信号给控制室，以识别火灾区域；（10）压力开关：是自动喷水灭火系统的自动报警和控制附件，它能将水压力信号转换成电信号。
当压力超过或低于预定工作压力时，电路就闭合或断开，输出信号至火灾报警控制器或直接控制启动其他电气设备；（11）延时器：是一个罐式容器，安装在报警阀与水力警铃之间。
用以对由于水源压力突然发生变化而引起的报警阀短暂开启，或对因报警阀局部渗漏而进入警铃管道的水流起一个暂时容纳的作用。
从而避免虚假报警。
只有真正发生火灾时，喷头和报警阀相继打开，水流源源不断地大量流入延时器，经30s左右冲满整个容器，然后冲入水力警铃报警；（12）试警铃阀：用于人工测试。
打开试警铃阀泻水，使报警阀自动打开，水流充满延迟器后可使压力开关及水力警铃动作报警；（13）放水阀：用于检修时放空管网中余水；（14）末端试水装置：设在管网末端，用于自动喷水灭火系统等流体工作系统中。
该试水装置末端接相当于一个标准喷头流量的接头，打开该试水装置，可进行系统模拟试验调试。
利用此装置可对系统进行定期检查，以确定系统是否能正常工作；（15）试验喷头：安装于屋顶，每年校验喷头性能；（16）压力表：观察系统水压是否正常；（17）水箱下止回阀：防止消防水进入水箱；（18）火灾信号传感器：感应火灾信号。
2.3系统工作原理当火灾发生时，火源周围温度上升，导致火源上方的喷头开启、出水，管网压力下降，报警阀阀后压力下降致使阀板开启，接通管网和水源，供水灭火。
于是同时，部分水流由阀座上的凹形槽经报警阀的信号阀，带动水力警铃发出报警信号。
如果管网中设有水流指示器，水流指示器感应到水的流动，也可发出电信号。
如果管网中设有压力开关，当管网水压下降到一定值时，也可发出电信号，启动水泵供水，消防控制室同时接到信号。
系统工作原理图如图2-1。
