自动喷淋系统安装方案一、施工工序施工准备→管道穿基础预留洞口→埋地管道安装及防腐→隐蔽工程验收→埋地管道水压实验→消防立、支管安装→管道系统试压→管道防腐、保温→配合装饰安装喷头→综合调试。

二、喷淋系统施工方法1、根据图纸在现场确定管道具体安装位置和相对标高，据此确定吊架、吊杆长度，然后进行预制安装。

2、喷淋管道采用衬塑钢管丝接，喷淋管道安装变径宜采用异径管件，不宜采用补芯。

3、管道固定采用吊架和防晃支架，安装时吊架与喷头的距离应大于30，并在适当位置设防晃支架。

4、管道穿过沉降缝时，应设置柔性短管，防止因沉降弯形损坏管道，管道穿墙及楼板时加设套管保护，套管长度等于墙厚或高出楼面50mm，管道焊接环缝不得位于套管内。

套管与管道间采用不燃材料填实。

5、组件安装安装前系统组件必须进行单体水压强度试验及功能检查，试验压力为额定工作压力的1、5倍。

闭式喷头应进行密封性试验，试验数量为批量的1%且不少于5只，实验压力为3、0Mpa，时间不小于3min,以无渗漏无损伤为合格，组件的单体试验合格后才能安装。

A、湿式报警阀组的安装①报警阀安装距室内地面高度1、2m，两侧与墙的距离不小于0、5m，正常与墙的距离不应小于1、2m，且报警室内应有排水设施，报警阀前的阀门应采用阀杆可伸缩的闸板阀，且应有缩闭装置，防止系统正常运行时人为关闭系统。

②报警系统管路上的过滤器应安装在延时器之前，而且是便于排渣操作的位置③压力开关安装在延迟器与水力警铃之间。

水力警铃应安装在报警阀附近，其与报警阀的连接管道应采用镀锌钢管。

管径为15mm 时，长度不大于6m，管径为20mm时，长度不大于20m，还应安装检修、测试用阀门。

水力警铃锤应转动灵活，无阻塞现象。

B、水流指示器安装①水流指示器应在管道试压冲洗合格后进行安装，且竖直安装在水平管道上侧，其动作方向应和水流方向一致，安装后的水流指示器浆片、膜片应动作灵活，不应与管壁发生碰撞。

②信号阀安装在水流指示器前的管道上与水流指示器的距离不应小于300mm。

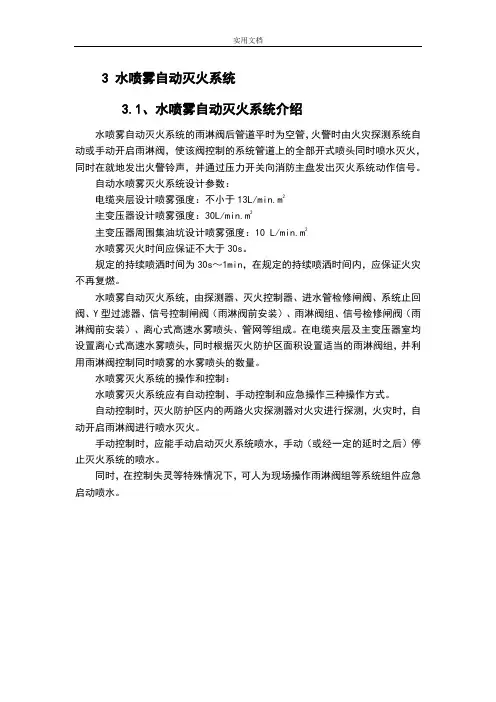

3 水喷雾自动灭火系统3.1、水喷雾自动灭火系统介绍水喷雾自动灭火系统的雨淋阀后管道平时为空管，火警时由火灾探测系统自动或手动开启雨淋阀，使该阀控制的系统管道上的全部开式喷头同时喷水灭火，同时在就地发出火警铃声，并通过压力开关向消防主盘发出灭火系统动作信号。

自动水喷雾灭火系统设计参数：电缆夹层设计喷雾强度：不小于13L/min.m2主变压器设计喷雾强度：30L/min.m2主变压器周围集油坑设计喷雾强度：10 L/min.m2水喷雾灭火时间应保证不大于30s。

规定的持续喷洒时间为30s～1min，在规定的持续喷洒时间内，应保证火灾不再复燃。

水喷雾自动灭火系统，由探测器、灭火控制器、进水管检修闸阀、系统止回阀、Y型过滤器、信号控制闸阀（雨淋阀前安装）、雨淋阀组、信号检修闸阀（雨淋阀前安装）、离心式高速水雾喷头、管网等组成。

在电缆夹层及主变压器室均设置离心式高速水雾喷头，同时根据灭火防护区面积设置适当的雨淋阀组，并利用雨淋阀控制同时喷雾的水雾喷头的数量。

水喷雾灭火系统的操作和控制：水喷雾灭火系统应有自动控制、手动控制和应急操作三种操作方式。

自动控制时，灭火防护区内的两路火灾探测器对火灾进行探测，火灾时，自动开启雨淋阀进行喷水灭火。

手动控制时，应能手动启动灭火系统喷水，手动（或经一定的延时之后）停止灭火系统的喷水。

同时，在控制失灵等特殊情况下，可人为现场操作雨淋阀组等系统组件应急启动喷水。

3.2、工艺流程（1）、水喷雾自动灭火系统工艺流程如下图所示：工程交底、施工准备（2）、管道预制加工流水作业示意图：3.4、管道安装管网采用设计确定选用钢管，DN≥100，沟槽式或法兰连接；DN﹤100，丝扣连接。

在安装前应校直管子，并应清除管子内部的杂物；安装时应随时清除已安装管道内部的杂物。

在具有腐蚀性的场所安装管网前，应按设计要求对管子、管件等进行防腐处理。

（1）、管道连接的要求：1)干管的安装：①先了解和确定干管的标高、位置、坡度、管径等，正确地按尺寸埋好支架；②管子和管件可先在地面组装，长度以方便吊装为宜。

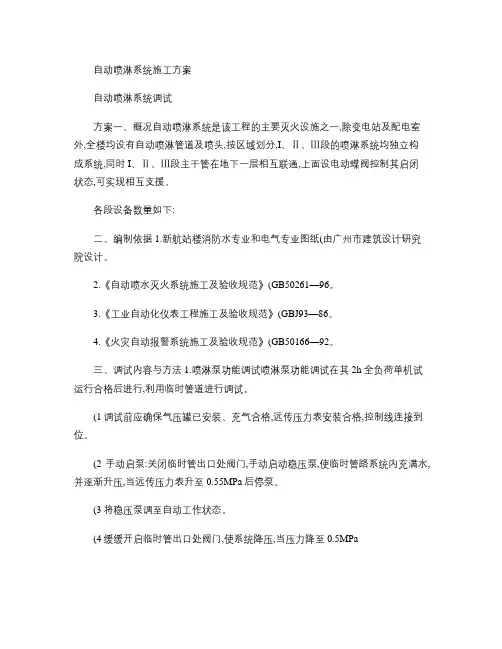

自动喷淋系统施工方案自动喷淋系统调试方案一、概况自动喷淋系统是该工程的主要灭火设施之一,除变电站及配电室外,全楼均设有自动喷淋管道及喷头,按区域划分,I、Ⅱ、Ⅲ段的喷淋系统均独立构成系统,同时I、Ⅱ、Ⅲ段主干管在地下一层相互联通,上面设电动蝶阀控制其启闭状态,可实现相互支援。

各段设备数量如下:二、编制依据1.新航站楼消防水专业和电气专业图纸(由广州市建筑设计研究院设计。

2.《自动喷水灭火系统施工及验收规范》(GB50261—96。

3.《工业自动化仪表工程施工及验收规范》(GBJ93—86。

4.《火灾自动报警系统施工及验收规范》(GB50166—92。

三、调试内容与方法1.喷淋泵功能调试喷淋泵功能调试在其2h 全负荷单机试运行合格后进行,利用临时管道进行调试。

(1调试前应确保气压罐已安装、充气合格,远传压力表安装合格,控制线连接到位。

(2手动启泵:关闭临时管出口处阀门,手动启动稳压泵,使临时管路系统内充满水,并逐渐升压,当远传压力表升至0.55MPa后停泵。

(3将稳压泵调至自动工作状态。

(4缓缓开启临时管出口处阀门,使系统降压,当压力降至0.5MPa时,稳压泵应自动启泵补水。

当满足上述要求时,继续下一项试验,否则将设备切换至检修状态,对控制系统进行调整,直至符合要求后继续进行下一项试验。

(5重复上述第(2、(3条操作,然后缓缓开启临时管出口处阀门,使系统降压,当压力降至0.5MPa时,稳压泵应自动启动补水,此时,缓缓关闭临时管出口处阀门,系统压力升高,当压力升至0.6MPa时,稳压泵应自动停泵。

当满足要求时则进行下_项试验,否则将设备切换至检修状态,对控制系统进行调整,直至符合要求后进行下一项试验。

(6将一台稳压泵切换至检修位置,重复第(2~(5条操作,另一台泵应能自动工作。

(7将稳压泵切换至检修状态,当将系统压力调至0.5MPa以下,然后将稳压泵切换至自动状态,稳压泵应能自动启动。

关闭系统出口处阀门,用主泵将系统升压至0.6MPa以上,然后将稳压泵切换至自动状态,稳压泵应不启动,否则将设备切换至检修状态,对控制系统进行调整,直至符合要求。

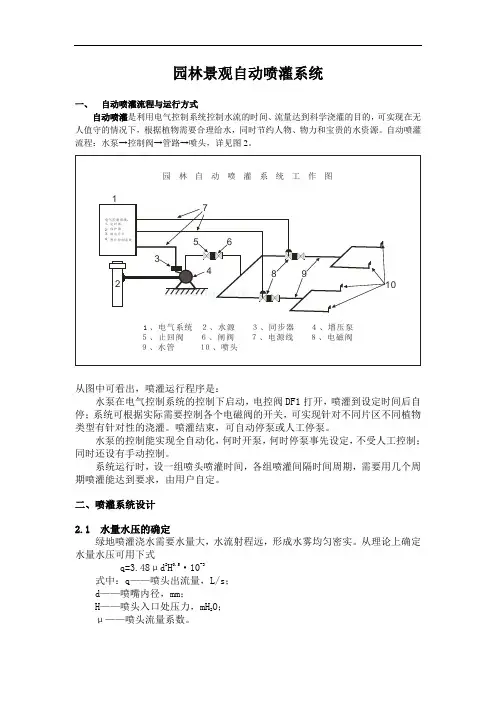

园林景观自动喷灌系统一、 自动喷灌流程与运行方式自动喷灌是利用电气控制系统控制水流的时间、流量达到科学浇灌的目的，可实现在无人值守的情况下，根据植物需要合理给水，同时节约人物、物力和宝贵的水资源。

自动喷灌流程：水泵→控制阀→管路→喷头，详见图2。

电气控制系统：、定时器、保护器、继电开关、程序控制系统1234123456789101、电气系统　２、水源 ３、同步器 ４、增压泵５、止回阀 ６、闸阀 ７、电源线 ８、电磁阀　９、水管 １０、喷头园林自动喷灌系统工作图从图中可看出，喷灌运行程序是：水泵在电气控制系统的控制下启动，电控阀DF1打开，喷灌到设定时间后自停；系统可根据实际需要控制各个电磁阀的开关，可实现针对不同片区不同植物类型有针对性的浇灌。

喷灌结束，可自动停泵或人工停泵。

水泵的控制能实现全自动化，何时开泵，何时停泵事先设定，不受人工控制；同时还设有手动控制。

系统运行时，设一组喷头喷灌时间，各组喷灌间隔时间周期，需要用几个周期喷灌能达到要求，由用户自定。

二、喷灌系统设计2.1 水量水压的确定绿地喷灌浇水需要水量大，水流射程远，形成水雾均匀密实。

从理论上确定水量水压可用下式q=3.48μd 2H 0.5·10-3式中：q ——喷头出流量，L/s ； d ——喷嘴内径，mm ；H ——喷头入口处压力，mH 2O ； μ——喷头流量系数。

射流半径可用下式进行计算：①升弧水平投影长度③射流半径R=L1+L2式中：L1、L2——分别为升弧、降弧的水平投影长度，m；α——倾斜射流的仰角，度。

但是公式中的d、α、μ值依不同厂家提供的产品而有差异，实际上较难用理论确定流量及水压值。

因此应根据实际需要适当留有余地的采购设备以实现最优的组合，达到我们的工作需要。

原则上要求水量充沛，水幕下落均匀。

以现场测的参数做为选泵依据。

2.2 水泵房布置建议设置水泵房安装水泵，根据需要设2台以上多级清水泵，有条件设备用泵１台。

自助灭火喷水系统设计工艺流程一、为啥要有这个系统。

咱先说说为啥要设计这个自助灭火喷水系统呢。

你想啊，火灾这事儿可太可怕了，一旦着起来，那火势蔓延得可快了。

要是有个能自己喷水灭火的系统，就像有个小卫士一样，在火灾刚冒头的时候就能把火给压下去，那能避免多少损失呀。

无论是在居民楼里，还是在那些办公大楼或者商场啥的，这个系统都超级重要。

它就像是一个默默守护大家安全的小英雄，虽然平时可能不被大家太注意，但关键时候那可是能救命的呢。

二、水源的事儿。

说到这个系统，水源可是个大问题。

咱得找个靠谱的水源来供应这个喷水系统。

可以是专门的消防水池，这个水池得足够大，能储存足够多的水来应对可能发生的火灾。

就像一个大水缸一样，里面装满了水，随时准备着给喷头供水。

还有一种就是直接连接到城市的供水管网，不过这得考虑到供水的压力和水量是否足够哦。

要是供水压力不够，那喷头喷出来的水可能就像小娃娃尿尿一样，根本没法灭火。

所以呢，要根据实际的情况来选择合适的水源。

三、喷头的选择。

喷头可是这个系统里很关键的一部分呢。

有各种各样的喷头可以选择，比如说普通的洒水喷头，这种喷头就像一个小莲蓬头一样，水从喷头里均匀地洒出来。

还有那种专门针对特定火灾类型的喷头，像有些喷头是专门用来灭油类火灾的，这种喷头喷出的水可能会带有特殊的物质，可以更好地扑灭油火。

在选择喷头的时候，要考虑到使用的场所啦，火灾的危险等级啦这些因素。

就好比给不同的人挑衣服，要根据每个人的身材、喜好来选一样，喷头也要根据实际情况来选才能发挥出最好的效果。

四、管道的铺设。

管道就像是这个系统的血管一样，把水从水源输送到喷头那里。

管道的材质得选好，要结实耐用，还得能承受一定的压力。

不然要是管道破了或者漏水了，那可就麻烦了。

铺设管道的时候也得讲究，要规划好路线，尽量走直线，这样水在管道里流动的时候阻力就小。

而且要注意管道的保温和防腐，就像给管道穿上保暖衣和防护服一样。

如果在寒冷的地方，要是管道不保温，水冻住了，那到时候想喷水灭火都不行了。

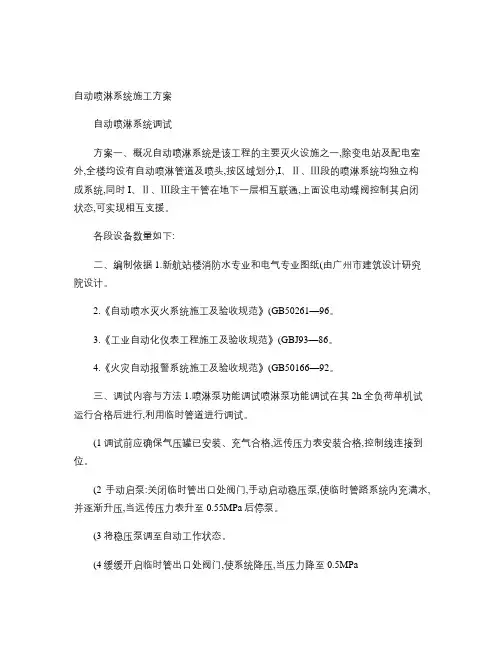

自动喷淋系统施工方案自动喷淋系统调试方案一、概况自动喷淋系统是该工程的主要灭火设施之一，除变电站及配电室外，全楼均设有自动喷淋管道及喷头，按区域划分，1、u、川段的喷淋系统均独立构成系统，同时l、U、川段主干管在地下一层相互联通，上面设电动蝶阀控制其启闭状态，可实现相互支援。

各段设备数量如下：二、编制依据1•新航站楼消防水专业和电气专业图纸(由广州市建筑设计研究院设计。

2.《自动喷水灭火系统施工及验收规范》(GB50261 —96。

3.《工业自动化仪表工程施工及验收规范》(GBJ93—86。

4.《火灾自动报警系统施工及验收规范》(GB50166—92。

三、调试内容与方法1•喷淋泵功能调试喷淋泵功能调试在其2h全负荷单机试运行合格后进行，利用临时管道进行调试。

(1调试前应确保气压罐已安装、充气合格，远传压力表安装合格，控制线连接到位。

(2手动启泵:关闭临时管出口处阀门，手动启动稳压泵，使临时管路系统内充满水并逐渐升压，当远传压力表升至0.55MPa后停泵。

(3将稳压泵调至自动工作状态。

(4缓缓开启临时管出口处阀门，使系统降压，当压力降至0.5MPa时，稳压泵应自动启泵补水。

当满足上述要求时，继续下一项试验，否则将设备切换至检修状态，对控制系统进行调整，直至符合要求后继续进行下一项试验。

(5重复上述第(2、(3条操作，然后缓缓开启临时管出口处阀门,使系统降压，当压力降至0.5MPa时,稳压泵应自动启动补水，此时，缓缓关闭临时管出口处阀门，系统压力升高，当压力升至0.6MPa时，稳压泵应自动停泵。

当满足要求时则进行下_项试验, 否则将设备切换至检修状态，对控制系统进行调整，直至符合要求后进行下一项试验。

(6将一台稳压泵切换至检修位置，重复第(2~(5条操作，另一台泵应能自动工作。

(7将稳压泵切换至检修状态，当将系统压力调至0.5MPa以下，然后将稳压泵切换至自动状态，稳压泵应能自动启动。

关闭系统出口处阀门，用主泵将系统升压至0.6MPa 以上，然后将稳压泵切换至自动状态，稳压泵应不启动，否则将设备切换至检修状态，对控制系统进行调整，直至符合要求。

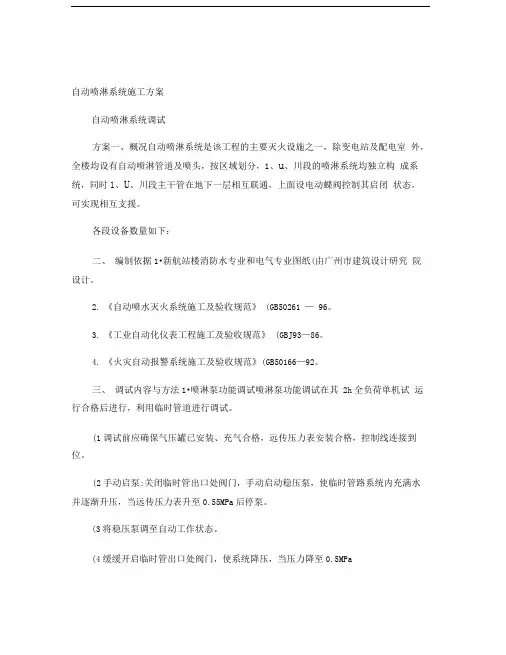

自动喷淋系统施工方案自动喷淋系统调试方案一、概况自动喷淋系统是该工程的主要灭火设施之一,除变电站及配电室外,全楼均设有自动喷淋管道及喷头,按区域划分,I、Ⅱ、Ⅲ段的喷淋系统均独立构成系统,同时I、Ⅱ、Ⅲ段主干管在地下一层相互联通,上面设电动蝶阀控制其启闭状态,可实现相互支援。

各段设备数量如下:二、编制依据1.新航站楼消防水专业和电气专业图纸(由广州市建筑设计研究院设计。

2.《自动喷水灭火系统施工及验收规范》(GB50261—96。

3.《工业自动化仪表工程施工及验收规范》(GBJ93—86。

4.《火灾自动报警系统施工及验收规范》(GB50166—92。

三、调试内容与方法1.喷淋泵功能调试喷淋泵功能调试在其2h 全负荷单机试运行合格后进行,利用临时管道进行调试。

(1调试前应确保气压罐已安装、充气合格,远传压力表安装合格,控制线连接到位。

(2手动启泵:关闭临时管出口处阀门,手动启动稳压泵,使临时管路系统内充满水,并逐渐升压,当远传压力表升至0.55MPa后停泵。

(3将稳压泵调至自动工作状态。

(4缓缓开启临时管出口处阀门,使系统降压,当压力降至0.5MPa时,稳压泵应自动启泵补水。

当满足上述要求时,继续下一项试验,否则将设备切换至检修状态,对控制系统进行调整,直至符合要求后继续进行下一项试验。

(5重复上述第(2、(3条操作,然后缓缓开启临时管出口处阀门,使系统降压,当压力降至0.5MPa时,稳压泵应自动启动补水,此时,缓缓关闭临时管出口处阀门,系统压力升高,当压力升至0.6MPa时,稳压泵应自动停泵。

当满足要求时则进行下_项试验,否则将设备切换至检修状态,对控制系统进行调整,直至符合要求后进行下一项试验。

(6将一台稳压泵切换至检修位置,重复第(2~(5条操作,另一台泵应能自动工作。

(7将稳压泵切换至检修状态,当将系统压力调至0.5MPa以下,然后将稳压泵切换至自动状态,稳压泵应能自动启动。

关闭系统出口处阀门,用主泵将系统升压至0.6MPa以上,然后将稳压泵切换至自动状态,稳压泵应不启动,否则将设备切换至检修状态,对控制系统进行调整,直至符合要求。

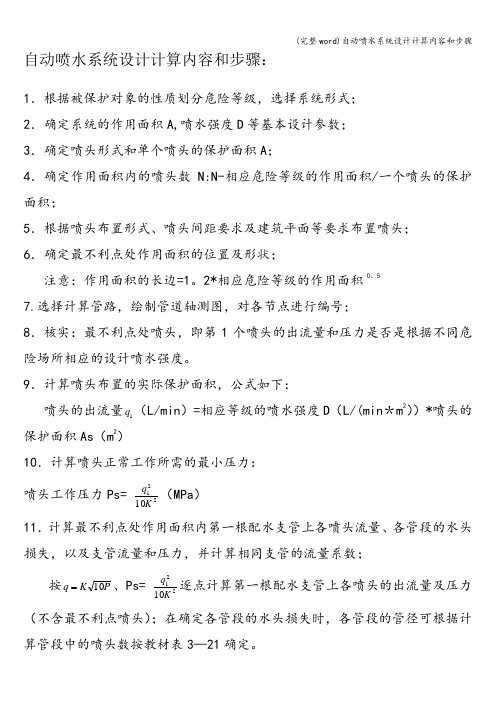

自动喷水系统设计计算内容和步骤：1．根据被保护对象的性质划分危险等级，选择系统形式；2．确定系统的作用面积A,喷水强度D 等基本设计参数；3．确定喷头形式和单个喷头的保护面积A ；4．确定作用面积内的喷头数N:N-相应危险等级的作用面积/一个喷头的保护面积；5．根据喷头布置形式、喷头间距要求及建筑平面等要求布置喷头；6．确定最不利点处作用面积的位置及形状；注意：作用面积的长边=1。

2*相应危险等级的作用面积0。

5 7.选择计算管路，绘制管道轴测图，对各节点进行编号；8．核实：最不利点处喷头，即第1个喷头的出流量和压力是否是根据不同危险场所相应的设计喷水强度。

9．计算喷头布置的实际保护面积，公式如下：喷头的出流量1q （L/min ）=相应等级的喷水强度D （L/(min ＊m 2））*喷头的保护面积As （m 2）10．计算喷头正常工作所需的最小压力：喷头工作压力Ps= 22110K q （MPa ）11．计算最不利点处作用面积内第一根配水支管上各喷头流量、各管段的水头损失，以及支管流量和压力，并计算相同支管的流量系数； 按P K q 10 、Ps= 22110K q 逐点计算第一根配水支管上各喷头的出流量及压力（不含最不利点喷头）；在确定各管段的水头损失时，各管段的管径可根据计算管段中的喷头数按教材表3—21确定。

计算出第一根配水支管上各喷头的流量后，可得到这根支管起端的设计流量Z q ；通过水力计算得到支管起端（支管与配水干管连接点)处的压力S P 。

把支管连同与它所连接的所有喷头都可以看成一个复合“大”喷头，按下式确定支管的流量系数Z K ：，MPa）P ），L （（q ）k Z Z Z 支管起端处的压力支管流量支管流量系数(10min /(⨯=当其他支管上的喷头类型、布置形式、间距等特性都与该支管相同时，可用该支管流量系数Z k 计算其他支管的流量。

12．根据支管流量系数Z k 计算出作用面积内配水干管、各支管的流量和各管段的流量、水头损失；并计算出作用面积内的流量、压力及作用面积流量系数；对最不利点处作用面积内的喷头逐个计算出流量后，按：喷头的出流量1q （L/min ）=相应等级的喷水强度D （L/（min ＊m 2)）*喷头的保护面积As （m 2）得到系统的设计流量s Q .把最高层的最不利点处作用面积作为1个“大”的复合喷头，也可按下式确定作用面积的流量系数：A sA （MPa）P ）Q （L k 干管连接处的压力供水立管与最高层配水系统的设计流量作用面积流量系数⨯=10min /13.计算系统的供水压力或水泵扬程。

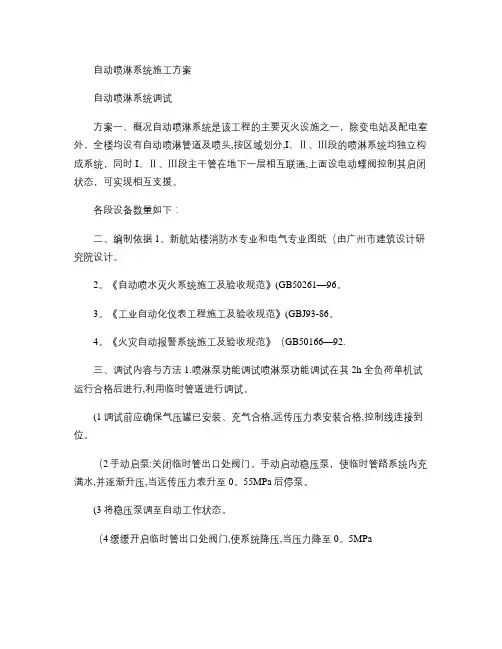

自动喷淋系统施工方案自动喷淋系统调试方案一、概况自动喷淋系统是该工程的主要灭火设施之一，除变电站及配电室外，全楼均设有自动喷淋管道及喷头,按区域划分,I、Ⅱ、Ⅲ段的喷淋系统均独立构成系统，同时I、Ⅱ、Ⅲ段主干管在地下一层相互联通,上面设电动蝶阀控制其启闭状态，可实现相互支援。

各段设备数量如下：二、编制依据1。

新航站楼消防水专业和电气专业图纸（由广州市建筑设计研究院设计。

2。

《自动喷水灭火系统施工及验收规范》(GB50261—96。

3。

《工业自动化仪表工程施工及验收规范》(GBJ93-86。

4。

《火灾自动报警系统施工及验收规范》（GB50166—92.三、调试内容与方法1.喷淋泵功能调试喷淋泵功能调试在其2h 全负荷单机试运行合格后进行,利用临时管道进行调试。

(1调试前应确保气压罐已安装、充气合格,远传压力表安装合格,控制线连接到位。

（2手动启泵:关闭临时管出口处阀门，手动启动稳压泵，使临时管路系统内充满水,并逐渐升压,当远传压力表升至0。

55MPa后停泵。

(3将稳压泵调至自动工作状态。

（4缓缓开启临时管出口处阀门,使系统降压,当压力降至0。

5MPa时,稳压泵应自动启泵补水。

当满足上述要求时,继续下一项试验，否则将设备切换至检修状态，对控制系统进行调整，直至符合要求后继续进行下一项试验。

（5重复上述第（2、(3条操作,然后缓缓开启临时管出口处阀门,使系统降压,当压力降至0。

5MPa时，稳压泵应自动启动补水，此时,缓缓关闭临时管出口处阀门，系统压力升高，当压力升至0.6MPa时,稳压泵应自动停泵。

当满足要求时则进行下_项试验,否则将设备切换至检修状态，对控制系统进行调整,直至符合要求后进行下一项试验。

（6将一台稳压泵切换至检修位置,重复第（2~(5条操作，另一台泵应能自动工作.（7将稳压泵切换至检修状态，当将系统压力调至0.5MPa以下,然后将稳压泵切换至自动状态,稳压泵应能自动启动。

关闭系统出口处阀门，用主泵将系统升压至0.6MPa以上,然后将稳压泵切换至自动状态，稳压泵应不启动,否则将设备切换至检修状态,对控制系统进行调整,直至符合要求。

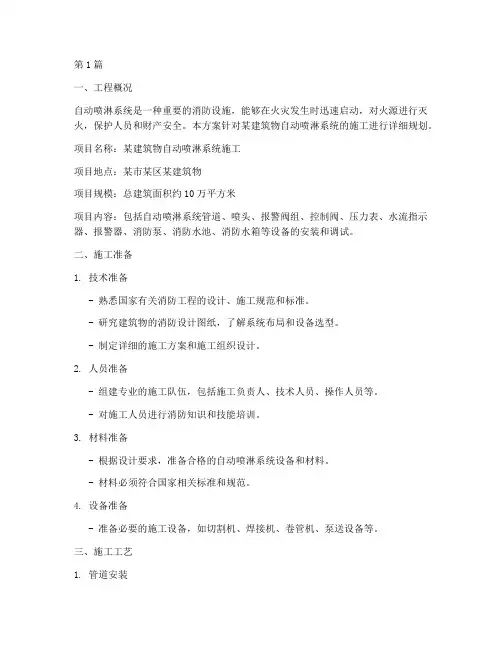

第1篇一、工程概况自动喷淋系统是一种重要的消防设施，能够在火灾发生时迅速启动，对火源进行灭火，保护人员和财产安全。

本方案针对某建筑物自动喷淋系统的施工进行详细规划。

项目名称：某建筑物自动喷淋系统施工项目地点：某市某区某建筑物项目规模：总建筑面积约10万平方米项目内容：包括自动喷淋系统管道、喷头、报警阀组、控制阀、压力表、水流指示器、报警器、消防泵、消防水池、消防水箱等设备的安装和调试。

二、施工准备1. 技术准备- 熟悉国家有关消防工程的设计、施工规范和标准。

- 研究建筑物的消防设计图纸，了解系统布局和设备选型。

- 制定详细的施工方案和施工组织设计。

2. 人员准备- 组建专业的施工队伍，包括施工负责人、技术人员、操作人员等。

- 对施工人员进行消防知识和技能培训。

3. 材料准备- 根据设计要求，准备合格的自动喷淋系统设备和材料。

- 材料必须符合国家相关标准和规范。

4. 设备准备- 准备必要的施工设备，如切割机、焊接机、卷管机、泵送设备等。

三、施工工艺1. 管道安装- 根据设计图纸，确定管道走向和布局。

- 使用切割机、卷管机等设备加工管道。

- 使用焊接机将管道连接，确保焊接质量。

- 安装管道时，注意管道的坡度、间距和支撑。

2. 喷头安装- 根据设计要求，选择合适的喷头类型和规格。

- 在管道上安装喷头，确保喷头方向正确、间距符合规范。

- 对喷头进行测试，确保其工作正常。

3. 报警阀组安装- 安装报警阀组，包括报警阀、压力表、控制阀等。

- 连接报警阀组与管道，确保连接牢固。

- 对报警阀组进行测试，确保其工作正常。

4. 控制阀安装- 安装控制阀，包括手动控制阀和电动控制阀。

- 连接控制阀与管道，确保连接牢固。

- 对控制阀进行测试，确保其工作正常。

5. 水流指示器安装- 在管道上安装水流指示器，确保其位置正确。

- 对水流指示器进行测试，确保其工作正常。

6. 报警器安装- 安装报警器，确保其位置明显、易于操作。

第一节自动喷淋系统施工方案1 施工条件喷淋管道安装所需要的基准线已测定并标明。

各机电专业管道综合标高已制定完成，具备安装条件。

2 施工流程准备施工→材料入场→放线定位→材料加工→主管路安装→管道试压、冲洗→支管安装→管道试压→阀门设备安装→系统灌水→功能试验→联动调试→验收。

3 自动喷水灭火系统施工工艺1）设备材料要求⑴喷淋系统的水流指示器、信号阀等主要组件的规格型号参照发包方提出技术规范配置，配件齐全，铸造规矩，表面光洁无裂纹。

⑵喷洒头的规格、类型，动作温度应符合设计要求，外型规矩，丝扣完整，感温泡无破碎和松动。

⑶自动喷水系统采用镀锌钢管，管径≥100的沟槽连接，管径＜100的丝扣连接。

⑷管道的规格、压力等级、加工质量应符合设计要求。

⑸管道表面应无斑疤、裂纹、严重锈蚀等缺陷，管子的厚度均匀一致，圆度符合规范要求。

⑹消防专用设备应有产品说明书、合格证、消防部门的检测报告或使用许可证；材料应有材质单和合格证。

2）安装质量标准(1)丝扣连接：A、截管应符合下列要求：a)截管宜采用锯床，不得采用砂轮切割。

当采用盘踞切割时其转速不宜大于800r/min。

b)当采用手工锯截管时，其锯面应垂直管轴心，并应加润滑剂油冷却、润滑也要用水冷却。

B、套丝应符合下列要求套丝应采用自动套丝机或手工管螺纹铰板进行；套丝及应用润滑剂油润滑；圆锥型管螺纹应符合GB/T7206的要求，并应用标准螺纹规定检验.C、管端清理加工应符合下列要求：应用细锉将金属管端的毛边修光；应采用棉回丝和毛刷清除管端和螺纹内的油，水和金属切屑；管端、管螺纹清理加工后，应进行防腐、密封处理.⑵管道沟槽安装工艺沟槽式管接头应符合国家现行的有关产品标准。

沟槽式管接头的工作压力应与管道工作压力相匹配。

应优生采用成品沟槽式涂塑管件；1）应采用机械截管，截面应垂直轴心，允许偏差为：管径不大于100mm时，偏差不大于1mm；用切管机将钢管按需要的长度切割，连接管段的长度应是管段两端口间净长度减去6~8mm断料，每个连接口之间应有3~4mm间隙并用钢印编号；用水平仪检查切口断面，确保切口断面与钢管中轴线垂直。

自动喷水灭火系统的设计、安装、调试、检测与验收一、基本设计数据的确定建筑物的火灾危险等级划分确定后，就要确定该类建筑物喷水灭火系统的基本设计数据。

基本设计数据通常包括喷水强度、作用面积、喷头动作数、每只喷头保护面积、最不利点处喷头压力以及理论供水量等。

喷水强度是喷水灭火系统设计最重要的控制数据，不同火灾危险等级的建筑物，喷水强度也不同。

我国《自动喷水灭火系统设计规范》规定轻火灾危险级的建筑物的喷水强度为3L／min．m2；中火灾危险级建筑物喷水强度为6L／rain．m2；严重火灾危险级建筑物喷水强度为10—15L／rain．m2。

作用面积，即喷水灭火系统允许喷水最大面积，在这个面积内，喷水强度、喷水的均匀性能得到保证。

作用面积的大不主要是根据建筑物燃烧特性(包括建筑物内贮存的可燃物)、可燃物多少及燃烧时间等因素来制定的。

我国喷水灭火系统设计规范中轻级、中级、严重级分别为180m2、200m2、300m2。

喷头动作数和作用面积是紧密相关的，选定了喷头，确定了作用面积，也就知道喷头最大动作数了。

最不利点处喷头压力一般情况为0．IMPa，最低不得小于0．05MPa，这主要是根据喷头特性和喷水强度要求决定的。

在设计时，决定了最不利点处喷头压力，就要按这一压力下每只喷头的保护面积(符合喷水强度)计算全部作用面积内应配置的喷头数。

为了保证作用面积内每个喷头的流量、压力限定在一定的允许偏差范围内，管网管径要有所变动，必要时还要力口设节流管、减压孑L板或比例减压阀，以防在规定时间内的给水量，在限定时间还未到就喷完。

理论用水量和设计用水量。

理论用水量，即喷水强度乘作用面积再乘灭火时间，这个乘出来的数值是理论值。

实际上，每个喷头的喷水量不可能完全一样，因为有个偏差范围，再加上其他水量损失因素，所以理论用水量必须乘一个系数，一般取1．15—1．3，即设计用水量应为理论用水量乘1．15—1．3倍。

二、选定给水源自动喷水灭火系统的水源可分为有限水源和无限水源，有限水源一般指限定了的水源，无限水源则是不限定的水源。

范文范例学习指导自动喷淋系统建设方案水安建设集团股份2018-06-05目录一、工程概况...............................................................二、编制依据...............................................................三、建设容.................................................................四、安全措施...............................................................五、总平面布置图............................................................一、工程概况工程名称：肥西县上派镇灯塔安置点二期棚户区改造A区工程建设地点：肥西县上派镇建设单位：肥西县城乡建设投资设计单位：中外建工程设计与顾问勘察单位：工业大学建筑设计研究院工程规模：本标段共包含住宅楼9栋，其中5栋18层、1栋17层、2栋28层和1栋30层，另1个幼儿园、2栋商业和1个地下车库及配电房、垃圾站等附房。

总建筑面积总建筑面积约102964.7平方米，其中人防地下车库建筑总面积约15582.44㎡。

二、编制依据本方案参考的国家和相关地方法规及标准如下：《中华人民国环境保护法》《中华人民国大气污染防治法》《中华人民国固体废物污染环境防治法》《大气污染物综合排放标准—GB 16297-1996》《环境空气质量标准—GB 3095-2012》《声环境质量标准》GB3096-2008《国务院办公厅关于加强环境监管执法的通知——国办发【2014】56 号》三建设容为响应国家扬尘污染防治政策，我项目特从以下几点在施工现场布置实施：1、加固围挡、硬化路面，强化洗车台冲洗设施管理1.2施工现场的主要出入口、主要道路及材料加工区、堆放区、生活区、办公区的地面按照规定作硬化处理，积尘及时清扫。

1、工程概况 (3)2、编制说明 (4)2、1编制目的： (4)2、2重要承诺： (4)2、3实施保证： (4)3、编制依据 (4)4、施工前准备 (5)4、1、组织机构： (5)4、2、施工现场平面布置： (6)4、3、技术准备： (6)5、施工部署 (7)5.1、施工人员组织： (7)5.2、施工组织顺序： (7)5.3、主要机具计划： (7)5.4、主要材料计划： (8)5.5、施工标准： (8)6、主要施工方法及技术要求 (8)6.1、施工准备： (8)6.2、预留预埋： (9)7 .工程质量保证措施 (13)7.1.工程质量目标： (13)7. 2 .工程施工要求： (13)7. 3 .工程技术管理： (13)7. 4 .加强现场施工组织管理和技术管理： (13)7. 5 .工程材料管理： (14)7. 6 .计量检测管理： (15)7.7 .设备及成品保护： (15)8.安全生产管理措施 (16)8.1领导和组织机构： (16)8.2现场安全管理措施： (16)8. 3施工用电安全管理措施： (17)8. 4消防安全： (17)8. 5.安全生产管理网络： (17)9.现场标准化及文明施工措施 (18)10.施工质量组织管理网络 (19)11.系统验收方案 (19)12.后期维修方案 (20)12.1后期服务： (20)12.2人员培训： (21)自动喷淋灭火系统施工方案1、工程概况1.1、泉州市东海学园-泉州一中工程位于泉州市新行政中心大楼东南面，北面与海星小区一路相隔，南与香槟集团房地产项目相连，地势低洼，由东向西渐高。

项目总用地面积82000 〃，项目总建筑面积102654.6 m2,其中地上面积81873.7 m2,地下20780.9 m2. 建筑结构形式小高层为框剪结构，多层为框架结构，冲孔灌注桩基础。

建筑层数2-12层，部分地下室设有人防建筑，建筑使用年限50年。

本工程由福建省泉州市水电工程勘察院及福建省建专岩土工程公司勘察，同济大学建筑设计研究院（集团）有限公司设计，厦门市长实工程监理有限公司监理，福建省闽南建筑工程有限公司承建。

自动喷水灭火系统的设计步骤一设计依据:建筑图和相关设计规范及市政给水资料二.设计步骤:1.判断建筑物性质和火灾等级(轻危;中危;严危级).2.>选择设计参数:喷水强度,作用面积,最小水压等.3.确定喷头形式(垂直式;下垂式;装饰式;边墙式)和保护面积4.在建筑图上布置喷头.包括喷头的形状(正方形;矩形;菱形)和间距(根据火灾等级确定).5.在建筑图上布置立管,连接管和管网的布置(中分式;侧分式;环状式).6.确定作用面积内的喷头数 n=A/Ac 确定作用面积的形状(正方形;矩形;多边形).7.绘制系统图→根据系统图绘制计算简图(确定最不利点;确定计算管线、:最不利点→支管→横管→立管→报警阀→喷淋泵→吸水口).8.水力计算:①确定第一个喷头的压力(P1=10m)确定第一个喷头的流量:Q=qA或Q=K√10p②计算第一个喷头到第二个喷头的水头损失:∑h=iL L=l1+l2 ( i:水力坡降;l1:管段长度;l2:附件及管件的长度<见表2-22>)③确定第二个喷头压力P2=P1+∑h 1+2 确定第二个喷头的流量Q2=K√10p2④重复上述计算－算到第n个喷头( n个喷头流量=设计流量)其中Q不再增加,∑h-H计算到水泵的吸水口处.。

注意：确定第i支管的流量Qi=Q1√Hi/H1 (H1、Hi分别为第1和第i支管处水压。

)至∑Q=系统设计流量止。

⑤确定系统的总水压.H=△Z+∑h+P1 Q=1/60∑qi⑥确定不计算管段的管径－按最小管径负担的喷头数(见表2-19).⑦校核：H＞120m;调整管径.9.选择喷淋泵QP≥QX; HP≥HX. 选用多级泵，使泵N小；η大；HS大。

10.㈠确定高位水箱的容积,容积=10min消防水量;㈡确定高位水箱的高度(高度:最不利点喷头出水口到水箱的出水口的高差.[高层建筑≥7m;超高层建筑≥15m].若不满足则要增设增压设备.〈增压设备的Q≤1L/S;H=保证最不利点喷头的出水水压〉)保证最不利点喷头的出水水压）.11.选择加压,稳压设备.12.确定消防水池的容积.水池容积=火灾持续时间内的室内,室外消防水量=T*(Q1+Q2). 注:T=1h13.进行水泵房工艺设计(①确定水泵的基础;②水泵基础的平面布置;③绘制水泵管路系统图;④材料表,控制(设计)说明.14.将计算结果写到图纸上(管径,标高,间距).15.编写设计说明,统计材料表.16.整理设计计算说明书.包括：设计依据.参数来源;设计方案、计算书;成果评价等.。

消防自动喷洒系统施工方案3.5.1 系统概况：1.本工程两栋楼自动喷洒系统概况相同。

2.自动喷洒系统用水量26L/S ，火灾延续时间1小时。

3.本工程为中危险级Ⅱ级,地下二层库房设置自动喷洒灭火系统,每层及每个防火分区设一个信号蝶阀及水流指示器,末端设试水装置。

在消防泵房设置喷淋泵二台，一用一备。

湿式报警阀设在消防泵房内，喷头温级为68℃,地下二层为直立喷头。

系统通过泵房内增压稳压装置稳压，保证火灾初期的消防水量及水压要求。

室外设置喷淋水泵接合器2套。

3.5.2 工艺流程：3.5.3 施工做法及要求：1.自动喷水灭火系统管道采用热镀锌钢管，丝扣连接。

2.热镀锌钢管丝扣连接施工做法：1)螺纹应用符合要求的套丝机加工，套丝过程中应经常加油，从最后的1/3长度处起，板牙应逐渐放松，以便形成锥状。

2)检查螺纹应端正、清楚、完整、光滑，不得有毛刺、乱丝、断丝和缺丝现象。

3)螺纹加工时，应用力均匀，不得用加套管接长手柄的方法进行套丝。

4)螺纹连接时，应在管段螺纹外面敷上填料（聚四氟乙稀带或一氧化铅和甘油制成的粘稠混合物），用手拧入2～3扣，再用管子钳一次装紧，不得倒回，装紧后应留有丝尾。

5)管道连接后，应把挤到螺纹外面的填料清除掉，填料不得挤入官腔，以免阻塞管路。

6)一氧化铅与甘油混合后，需在10分钟后用完，否则就会硬化，不得再用。

各种填料在螺纹里只能使用一次，若螺纹拆卸，重新装紧时，应更换新填料。

7)用砂轮锯断管后要将管口断面的管膜、毛刺清除干净；用手锯断管不允许扭断或折断，以防管口断面裂纹变形。

8)立管明装时立管可随着结构穿入，以减少立管接口。

安装前先放线,确保立管竖直。

9)将管段分段调直后，再进行两段或数段调直，按图纸核对其管径、预留口方向、变径位置是否正确，并做好拆卸印记。

10)阀门安装位置进出口方向正确、连接牢固、紧密，启闭灵活、朝向合理、表面洁净。

11)立管应用管卡箍固定在墙柱上，卡箍间距不大于3m。
