建筑给排水自动喷淋系统

高层建筑消防给水系统1. 简介高层建筑消防给水系统是指为了满足高层建筑消防灭火需求而设计的水源供应系统。

在高层建筑中，由于楼层较多、高度较高以及人员密集等特点，消防安全问题更为关键和复杂，因此需要专门的消防给水系统来保障安全。

2. 水源供应方式高层建筑消防给水系统的水源供应方式主要有以下几种：•直接引用自来水供水：通过直接引用城市自来水管网的水源供应给建筑消防系统使用。

这种方式的优点是供水稳定可靠，但在火灾发生时可能会受到城市自来水管网的压力不足等因素影响。

•建筑自有水源供水：通过在高层建筑内设置水箱或水泵等设备，将自来水存储在建筑内部，供消防系统使用。

这种方式的优点是可以提供稳定的供水压力，但需要考虑建筑内部水源的存储和管理等问题。

•水泵和水箱组合供水：通过在高层建筑内设置水泵和水箱等设备，结合直接引用自来水供水和建筑自有水源供水的方式，来满足高层建筑消防系统的需求。

这种方式的优点是既可以利用城市自来水网络的供水稳定性，又可以通过自有水源供水方式提供稳定的供水压力。

3. 给水系统组成高层建筑消防给水系统主要由以下几部分组成：•水泵房：负责将水源抽取和供应到消防系统中，通常设置在地下室或一楼。

水泵房需要配备水泵、水泵控制系统和紧急备用发电机等设备，以确保供水的稳定性和可靠性。

•水箱：用于储存自有水源，通常设置在高层建筑的顶部或高层楼层。

水箱需要具备一定的容量，可以根据消防系统的需求确定。

同时，水箱需要定期清洗和维护，以确保储存水源的清洁和卫生。

•消火栓系统：用于提供灭火作战用水，通常设置在每个楼层的楼梯间或走廊等位置。

消火栓系统包括消火栓、消防水枪、消防泡沫等设备，用于提供灭火水源。

•喷淋系统：用于提供消防自动喷水灭火，通常设置在每个楼层的公共区域和关键部位。

喷淋系统利用喷头等设备，可以在发生火灾时迅速对火源进行喷水灭火。

•室内消火栓系统：用于提供建筑内部的灭火用水，通常设置在高层建筑的公共区域和楼梯间等位置。

超高层建筑给排水及消防设计要点分析摘要：超高层建筑对给排水及消防系统要求极高，其设计难度较大。

为增强设计方案的科学性与合理性，保障超高层建筑给排水正常与消防安全，本文结合某超高层建筑项目，重点就给排水系统中的给水方式、消防系统中的消火栓、自动喷水灭火系统的设计要点进行了分析。

关键词：超高层；给排水；转输水箱，消防设计一、工程概况本项目总建筑面积约24万m2。

含地下三层地下室，功能为汽车库，其中地下2、3F部分区域为人防。

地下室总建筑面积约6万m2，机动车停车数960辆，非机动车停车数1200辆，建筑埋深12.35m。

1#楼主楼为办公，裙房为商业、餐饮，总建筑面积约9.7万m2，总层数42F，总高度211.66m。

其中12F、21F、30F、39F为避难层。

此外，2#塔楼主楼为办公，裙房为商业，总建筑面积7.5万m2，3#、4#、5#楼为商业、餐饮，总建筑面积1.06万m2。

以本项目最高楼1#楼为例分析相关设计要点。

二、超高层建筑给排水系统设计要点1.生活给水系统⑴本项目生活用水采用分区供水，B3~3F由市政给水直供，最不利用水点压力不低于0.10MPa，各用水点水压大于0.20MPa时设置支管减压阀。

（注：当市政压力不稳定或停水时，无法保证1~3F生活用水，由上部第一个避难层内生活水箱供给）。

分区如下：1区（1F~9F）由12F避难层生活水箱D重力供给；2区（10F~18F）由21F避难层生活水箱C重力供给；3区（19F~27F）由30F避难层生活水箱B重力供给；4区（28F~36F）由39F避难层生活水箱A重力供给；5区（37F~RF）由39F避难层生活水箱A+变频设备加压供给。

⑵生活水箱D和生活水箱C补水由设置在B1层的生活泵房1内的生活水箱1和两组转输泵提供（一组供12F避难层生活水箱D、一组供21F避难层生活水箱C）。

生活水箱B和生活水箱A补水由设置在21F避难层的生活水箱C和两组转输泵提供（一组供30F避难层生活水箱B、一组供39F避难层生活水箱A）。

高层建筑室内给排水设计与施工技术要点分析与探讨摘要:本文主要对建筑室内给排水设计与施工技术要点进行了分析与探讨，以供同仁参考。

关键词:高层建筑；给排水设计；施工技术；要点分析一、前言随着我国城镇化建设的快速发展，城市人口也在不断增长，这了满足人们的居住需求，城市高层建筑向着层数更多，设备更完善、功能更齐全、技术更先进的方向发展、高层建筑成为了现代化大都市的一种标志。

给排水及消防系统作为高层建筑设备的重要组成部分，其系统设计是否合理、管路是否通畅，对今后建筑的消防安全、装修、日常使用与维护将产生重要影响。

下面就对建筑室内给排水设计与施工技术要点进行了分析与探讨，以供同仁参考。

二、高层建筑室内给排水工程设计要点分析（1）给水设计。

高层建筑生活给水系统竖向应合理分区，各分区最低卫生器具配水点处的静水压不宜大于0.45Mpa，同时各分区最不利配水点的水压应满足用水水压要求。

为节约能耗，应充分利用市政管网的水压供水，市政供水保障性高且允许从市政管网吸水的建筑采用无负压加压供水设备，能充分利用市政水压从而降低能耗，无需设生活水池，节约占地面积同时减少水质二次污染；对于供水安全性要求高且市政供水稳定性不高的建筑采用变频加压供水系统，底层设生活水池，储存一定用水量，市政停水时也可继续保障供水一段时间，供水保障性高。

（2）排水设计。

高层建筑给排水系统与一般的房屋建筑存在很大的差别，在高层建筑给排水设计的时候，一定要进行差异性设计，不能与其他的建筑类型一概而论。

在排水系统设计的过程中，必须要保证排水系统的设置可以满足高层建筑的排水需要，这关系到了人们的生活便利性和生活环境。

同给水系统一样，高层建筑的排水系统也要与一般的建筑进行差异化对待，对各种污水进行差异性分析。

生活污水主要包含两个方面内容，第一个为生活废水，主要指人们洗菜、洗衣服产生的废水。

第二种为生活污水，这种主要是指人的排泄物。

要根据这两种情况，开展差异化的排水设计。

建筑工程消防验收给排水专业常见问题总结摘要：建筑工程中的消防设施与建筑物使用者的生命财产安全有着直接的关系，因此各相关管理部门应重点关注。

在进行建筑工程消防系统建设时应做好验收工作，从而保证建筑物的使用安全。

建筑工程在使用过程中无法完全避免火灾事故，但是当发生火灾事故时消防设施可以起到作用就可以对火灾进行控制，进而保证人们群众生命财产安全，因此应积极做好建筑工程消防验收工作。

关键词：建筑工程；消防验收；给排水；常见问题；处理措施1建筑工程消防系统给排水的特点随着城市的不断发展，高层或超高层建筑不断增多，这部分建筑楼层高、体积大、设备多，必须从设计、选材、施工、管理方面对给排水消防设计进行细致规划。

与其他建筑体相比，高层或超高层建筑结构复杂，平时也不经常检查、维修和管理，发生火灾的可能性较大。

一旦发生火灾，由于疏散较困难，火势蔓延速度较快，必然造成惨重的损失。

因此应保证建筑工程中消防给排水系统是完全安全可靠的。

通常一些建筑中需要的静水压力相对较大，若所采用的供水模式存在问题，不仅无法保证使用效果，也会给给排水管道及相关配件带来影响。

因此消防给排水系统在进行建设时应采用竖向分区模式并对静水压力进行控制，进而保证消防系统可以安全稳定的运行。

由于建设物使用人员较多，必须保证消防给排水设备及管道可以稳定运行，当火灾来临时可以有充足的水量将火灾扑灭[1]。

2建筑工程消防验收给排水系统中的不足2.1消防给水管网试压不准确在完成消防给水管网的安装后，应根据消防给水网的设计要求，进行强度试验、冲洗试验、密封试验。

在整个系统网络的底层，应设置水压强度试验点。

在给水管网注水时，应该首先排出所有的空气，再进行缓慢的升压。

在达到测试压力后，压力必须维持0.5h，以保证管线无渗漏、变形等问题，压力降低不大于0.05MPa。

在进行水压强度试验和管道清洁后，应对其进行水压密封试验。

试验压力为系统工作压力，24h内不允许泄露。

干式消防栓应该做气压密封试验。

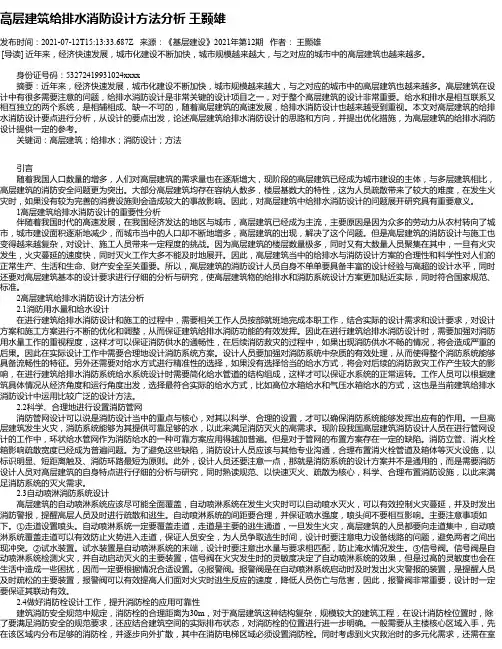

高层建筑给排水消防设计方法分析王颢雄发布时间：2021-07-12T15:13:33.687Z 来源：《基层建设》2021年第12期作者：王颢雄[导读] 近年来，经济快速发展，城市化建设不断加快，城市规模越来越大，与之对应的城市中的高层建筑也越来越多。

身份证号码：53272419931024xxxx摘要：近年来，经济快速发展，城市化建设不断加快，城市规模越来越大，与之对应的城市中的高层建筑也越来越多。

高层建筑在设计中有很多需要注意的问题，给排水消防设计是非常关键的设计项目之一，对于整个高层建筑的设计非常重要。

给水和排水是相互联系又相互独立的两个系统，是相辅相成、缺一不可的，随着高层建筑的高速发展，给排水消防设计也越来越受到重视。

本文对高层建筑的给排水消防设计要点进行分析，从设计的要点出发，论述高层建筑给排水消防设计的思路和方向，并提出优化措施，为高层建筑的给排水消防设计提供一定的参考。

关键词：高层建筑；给排水；消防设计；方法引言随着我国人口数量的增多，人们对高层建筑的需求量也在逐渐增大，现阶段的高层建筑已经成为城市建设的主体，与多层建筑相比，高层建筑的消防安全问题更为突出。

大部分高层建筑均存在容纳人数多，楼层基数大的特性，这为人员疏散带来了较大的难度，在发生火灾时，如果没有较为完善的消费设施则会造成较大的事故影响。

因此，对高层建筑中给排水消防设计的问题展开研究具有重要意义。

1高层建筑给排水消防设计的重要性分析伴随着我国时代的高速发展，在我国经济发达的地区与城市，高层建筑已经成为主流，主要原因是因为众多的劳动力从农村转向了城市，城市建设面积逐渐地减少，而城市当中的人口却不断地增多，高层建筑的出现，解决了这个问题。

但是高层建筑的消防设计与施工也变得越来越复杂，对设计、施工人员带来一定程度的挑战。

因为高层建筑的楼层数量极多，同时又有大数量人员聚集在其中，一旦有火灾发生，火灾蔓延的速度快，同时灭火工作大多不能及时地展开。

给排水设计施工总说明；一．设计说明：；（一）.设计依据：1；〈高层民用建筑设计防火规范》GB50045;《建筑设计防火规范》GB50016——2006;《自动喷水灭火设计规范》GB50084——200；《建筑灭火器配置设计规范》GB50140—-20；二．工程概况及设计范围：；1．地下一、二层层为设备用房、自行车车库及汽车库；2．本图设计范围包括红线以给排水设计施工总说明一．设计说明：（一）。

设计依据：1。

已批准的初步设计文件;2。

建设单位提供的本工程有关设计条件及要求；3.建筑及有关工种提供的作业文件；4。

国家现行有关给水、排水、消防等方面的设计规范及规程.《建筑给水排水设计规范》GB50015--2003（2009年版)<高层民用建筑设计防火规范》GB50045-—2005(2005年版)《建筑设计防火规范》GB50016—-2006《自动喷水灭火设计规范》GB50084——2001（2005年版)《建筑灭火器配置设计规范》GB50140—-2005二．工程概况及设计范围：1．地下一、二层层为设备用房、自行车车库及汽车库，上部为11幢高层普通住宅，以及临街商铺等.2．本图设计范围包括红线以内的给水排水及消防系统。

三．系统设计：本工程设有生活给水系统、污废水及雨水排水系统、人防给排水系统、消火栓及喷淋给水系统.1．生活给水系统：1)市政给水管网的供水压力按0。

20Mpa计。

拟从金山路和皇城路市政道路，分别引入管道DN200给水管共本工程生活及消防用水。

2)本工程最高日用水量为2276T/d,最大时用水量为248T/h.3）生活给水分区：a。

4层及4层以下生活用水由城市管网直接供水。

b。

5~～13层为中1层，14～~22层为中2区，23层以上为高区；分别由设于地下二层的变频加压泵供水。

4)变频供水装置由远传压力表将信号反馈至变频控制柜控制水泵运行。

2．污废水及雨水排水系统：1）室内排水采用污废分流制，室外排水采用雨污分流制。

自动喷淋系统工作原理自动喷淋系统是一种用于灭火和灭火的自动化设备，它可以在火灾发生时自动释放水或其他灭火剂，以迅速控制火势并防止火势蔓延。

其工作原理主要包括检测、报警、启动、喷洒等几个步骤。

首先，自动喷淋系统会通过安装在建筑物内的火灾探测器或报警器来监测火灾的发生。

一旦探测到火灾迹象，系统会立即发出警报信号，通知相关人员火灾的发生。

这一步骤是保证系统能够及时响应火灾，并启动相应的灭火程序。

接下来，系统会根据火灾的位置和严重程度来确定启动喷淋装置的方式。

一般来说，自动喷淋系统会根据火灾探测器的信号，自动启动相应的喷淋装置，释放灭火剂。

这些喷淋装置通常安装在建筑物的天花板上，通过管道与水源相连，一旦启动，就能够迅速将水喷洒到火灾现场。

在喷洒过程中，系统会根据火灾的情况和建筑物的特点，调节喷淋装置的喷水量和喷水方向，以确保火灾得到有效控制。

一般来说，自动喷淋系统会根据火灾的大小和位置，选择合适的喷淋方式，比如喷雾式、喷射式或喷洒式，以达到最佳的灭火效果。

最后，一旦火势得到控制，系统会停止喷洒，并等待相关部门的进一步处理。

在一些高级别的自动喷淋系统中，还会配备自动排烟和通风装置，以确保火灾现场的安全和清洁。

总的来说，自动喷淋系统的工作原理是基于火灾探测、报警和自动化控制技术，通过及时、准确地检测火灾，启动喷淋装置，并根据火灾情况进行喷洒，以实现火灾的快速控制和灭火。

这种系统能够在火灾发生时迅速响应，减少人为干预，提高灭火效率，是一种非常可靠和有效的灭火设备。

在实际应用中，自动喷淋系统的工作原理可以根据不同的建筑物类型和用途进行调整和优化，以满足不同场景下的灭火需求。

因此，对于各类建筑物来说，安装和使用自动喷淋系统都是一种非常有效的灭火手段，可以为人们的生命和财产安全提供重要保障。

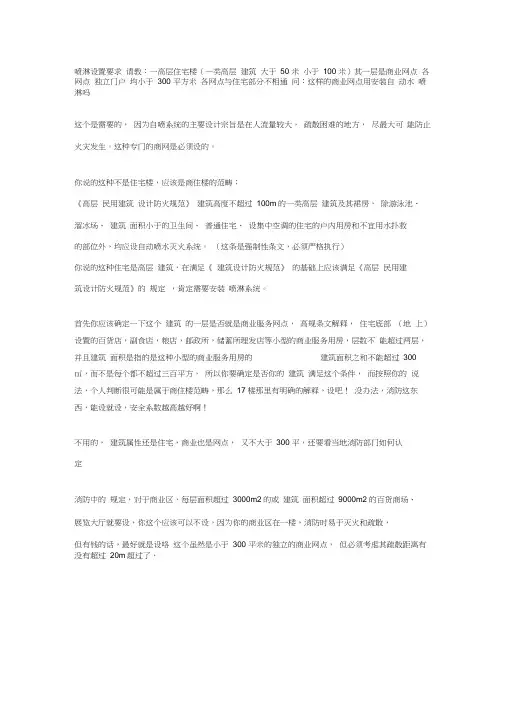

喷淋设置要求请教：一高层住宅楼（一类高层建筑大于50 米小于100 米）其一层是商业网点各网点独立门户均小于300 平方米各网点与住宅部分不相通问：这样的商业网点用安装自动水喷淋吗这个是需要的，因为自喷系统的主要设计宗旨是在人流量较大，疏散困难的地方，尽最大可能防止火灾发生。

这种专门的商网是必须设的。

你说的这种不是住宅楼，应该是商住楼的范畴；《高层民用建筑设计防火规范》建筑高度不超过100m的一类高层建筑及其裙房，除游泳池、溜冰场、建筑面积小于的卫生间、普通住宅、设集中空调的住宅的户内用房和不宜用水扑救的部位外，均应设自动喷水灭火系统。

（这条是强制性条文，必须严格执行）你说的这种住宅是高层建筑，在满足《建筑设计防火规范》的基础上应该满足《高层民用建筑设计防火规范》的规定，肯定需要安装喷淋系统。

首先你应该确定一下这个建筑的一层是否就是商业服务网点，高规条文解释，住宅底部（地上）设置的百货店，副食店，粮店，邮政所，储蓄所理发店等小型的商业服务用房，层数不能超过两层，并且建筑面积是指的是这种小型的商业服务用房的建筑面积之和不能超过300㎡，而不是每个都不超过三百平方，所以你要确定是否你的建筑满足这个条件，而按照你的说法，个人判断很可能是属于商住楼范畴，那么17 楼那里有明确的解释，设吧！没办法，消防这东西，能设就设，安全系数越高越好啊！不用的，建筑属性还是住宅，商业也是网点，又不大于300 平，还要看当地消防部门如何认定消防中的规定，对于商业区，每层面积超过3000m2的或建筑面积超过9000m2的百货商场、展览大厅就要设，你这个应该可以不设，因为你的商业区在一楼，消防时易于灭火和疏散，但有钱的话，最好就是设咯这个虽然是小于300 平米的独立的商业网点，但必须考虑其疏散距离有没有超过20m超过了，还是要设的。

具体可参照江苏省省内防火规范相关规定。

这栋楼属于《高规》条规定中的普通住宅，可以不设喷淋，但是江苏省有关于连家店的设计要求，如果连家店总建筑面积超过3000 平方米，则还是要设。

自动喷淋技术要求
一、自动喷淋技术简介
自动喷淋技术是一种新型的消防技术，它可以检测火灾的发生，并自动采取行动喷淋灭火，以阻止火势扩大，以保护安全。

自动喷淋技术由一种自动控制系统和一系列喷淋装置组成，它可以用于各种建筑物立面、内部空间、设备及设施的喷淋消防。

二、喷淋液体
三、自动控制系统
自动控制系统是自动喷淋技术的核心，它包括一系列的电子元件和热敏元件，可以检测火灾发生的位置，进行喷水或释放灭火剂的操作，并实时监控喷淋液体的状况。

四、控制装置
控制装置是自动喷淋技术的重要组成部分，它可以根据实际情况，控制出水和入水的流量和压力，以及喷淋液体的数量和级别。

同时，控制装置还可以控制喷淋系统的运行时间，可以消灭潜在的火灾和易燃物质。

确保自动喷淋技术能够有效的防止火灾发生，应有以下几项要求：（1）喷淋液体必须符合有关标准。
