质控图的制作

  • 格式：ppt
  • 大小：715.00 KB
  • 文档页数：12

下载文档原格式

  / 12

合集下载

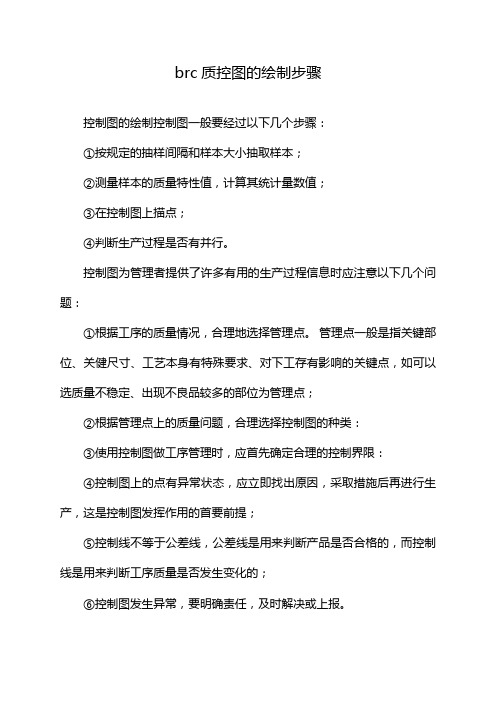

brc质控图的绘制步骤

brc质控图的绘制步骤

brc质控图的绘制步骤控制图的绘制控制图一般要经过以下几个步骤：①按规定的抽样间隔和样本大小抽取样本；②测量样本的质量特性值，计算其统计量数值；③在控制图上描点；④判断生产过程是否有并行。

控制图为管理者提供了许多有用的生产过程信息时应注意以下几个问题：①根据工序的质量情况，合理地选择管理点。

管理点一般是指关键部位、关健尺寸、工艺本身有特殊要求、对下工存有影响的关键点，如可以选质量不稳定、出现不良品较多的部位为管理点；②根据管理点上的质量问题，合理选择控制图的种类：③使用控制图做工序管理时，应首先确定合理的控制界限：④控制图上的点有异常状态，应立即找出原因，采取措施后再进行生产，这是控制图发挥作用的首要前提；⑤控制线不等于公差线，公差线是用来判断产品是否合格的，而控制线是用来判断工序质量是否发生变化的；⑥控制图发生异常，要明确责任，及时解决或上报。

制作控制图时并不是每一次都计算控制界限，那么最初控制线是怎样确定的呢?如果现在的生产条件和过去的差不多，可以遵循以往的经验数据，即延用以往稳定生产的控制界限。

下面介绍一种确定控制界限的方法，即现场抽样法，其步骤如下：①随机抽取样品50件以上，测出样品的数据，计算控制界限，做控制图；②观察控制图是否在控制状态中，即稳定情况，如果点全部在控制界限内。

而且点的排列无异常，则可以转入下一步；③如果有异常状态，或虽未超出控制界限，但排列有异常，则需查明导致异常的原因，并采取妥善措施使之处在控制状态，然后再重新取数据计算控制界限，转入下一步；④把上述所取数据作立方图，将立方图和标准界限（公差上限和下限）标准偏差减少，采取措施以后再重复上述步骤重新取数据，做控制界限，直到满足标准为止。

质控框架图的制作

质控框架图的制作
计算出该组数据的平均值：可使用计算器 计算，也可以使用“∑”先求和；再除以该 组数据的数量
质控框架图的制作步骤
选中该组全部数据，在第一个数据上空出 一行，利用fx计算标准差；打开fx，选择 STDEV，在Number1中输入该组数据的位 置，如A1:A21，算出标准差
质控框架图的制作步骤
计算变异系数，CV=S标准差/X均值；如变 异系数小于20%，点击插入图表，选择折线图，点击“下一 步”直至“完成” 调整纵坐标（Y轴）的刻度，在“坐标轴格 式”中选择“刻度”，算出最大值：X+3S， 最小值X-3S，将主要刻度订为S（标准差）
质控框架图的制作
甘肃省CDC 石林 2010.3.23
质控框架图的制作步骤
1.熟悉电子表格（EXCEL）的使用 2.具备一组数据 3.计算出X（均值），S（标准差），CV （变异系数），控制限 4.调整表格刻度
质控框架图的制作步骤
先打开EXCEL电子表格 输入一组数据
质控框架图的制作步骤

Excel绘制标准质控图教程

Excel绘制标准质控图教程

利用Excel电子表格制作室内质控图r PF REW oor* UV ■ O *wr*& .鼻*»绘制室内质控图是检验科，保证检验质量必不可少的工作，为提高工作效率，现在很多工作人员都利用Excel电子表格制作来处理这些问题，现在简单介绍一下用Excel2003电子表格制作质控图的过程。

首先打开Excel2003电子表格应用程序现以“水质硫酸盐质控图”为例，制作质控图操作；利用电子表格公式计算出，求和、标准差、平均值、最大值、最小值A B 12 结杲3 1 12. 34 2 11. 85 3 12. 8 & 4 11. 37 5 13. 58 612. 89 7 13. 210 8 12. 511 9 11. 612 1012. 613 11 13. 414 12 13. 515 13 11. 616 14 12. 317 15 12. 318 16 13. 819 17 13. 420 18 11. 221 19 11. 122 2012. 32324 求禾口= SUK（B3：B22）249. 325 SD标准= STDEV（B3： B22）0. 826 平均值=AVERAGE CB3： E戈必12. 527 最大值=卫F均值+3SD15. 028 最小值=卫F均值-曲D10. 029湘C D水质硫酸盐质控图H20 1 5年水质硫釀盐质控图1、选择数据区城A E C D E F G H I J K 1水质硫酸盐质控图2数结果3112.34211. 85312.86411.37513. 58612.89「713. 210812.511911. 6121012.6131113.4141213. 515131K6161412. 3171512.3131613, 8191713.4201811.2211911.1222012.32324求和= SUI（B3：322）249. 325SD标准差= STDEV（；B3；0. 326平闽值=AVERAGE（B3； 522）12.527最大值=平均值十3SD15. 02S最小值=平均值-3曲10. 029如28 292、点击“图表导向” 归，选择折线图，下一步B C D E FHTJ次数 结果水质硫酸盐质控图12. 311. 8 12. 8 11. 3 7 L. 13. 58 9 10 12. 8 13. 2 12. 5 11 912 13 14 15 I X -20 21 22 23 图表向导-4步骤之1 -柱形图XT 散点图标港类型自定罠类型 国表类型©:1011 12 13R - 6 71 1 119 20列求和=SUM （B3t B22） 25 26 2? 3D 标准差=STDEV （B3= B22） 平均值=AVERAGE （B3：B22） 最大值=平均值十3£D 最小值=平均值-3SD 11. 6 11. 613. 53 842.乱3.1 1 111. 211. 1 12. 3249. 312. 5 15. 0 10. 0取消子閨表类型d ）:数摒点.折総圜技下不服可直看示例 如［下一步⑧》］［完成迥3、系列产生在选择“列”，如数据是横向输入选择“行”，下一步C ID |E I亠虽rsfe Wt 4-k冃次数4 5 6 7 S 9 101112 13 14 15 1.6 17 181920 21 22 23 24 2526 2?28234567891011121314151617181920结杲12. 311. 812. 811.313. 512.813. 212+ 511. 612. 613, 413. 511. 612. 312.313+ 813,411. 211, 112. 3求和=SUM CB3： B22)和标淮差=ETD列（B3= B22）平妁值=AVERAGE（B3. B22）最大值=平均值+3SD249. 30. 812. 515, 0最小值=平均值-3和IQ. 0F H I29 3A B12次数 结杲31 12, 342 11. 8 53 12. 8 64 11. 3 75 13. 5 86 12. S 97 13. 2 108 12, 5 119 11. 6 1210 12. 61311 4 1412 13. 5 1E13 11. 6 1614 12, 3 1715 12. 3 1816 13. 8 1917 13, 4 2018 11. 2 2119 11. 1 222012. 3 2324 求和=SUM （B3； B22）249. 3 25 SD 标准差 FTDEV （B3： B22） 0. 8 26 平妁值=AVERAGE （B3, B22） 12. 5 27 最大值二司 任均值+3SD 15. 0 28 最小值=月 任均值-器D10, 0294、在此输入“标题”、“ X 轴”代表什么、“ 丫轴”代表什么C | DF GHIJ水质硫酸盐质控图图表向导-4步骤之3 -图表选项［＜上一步追〕］|~f 一步®［完成密取消25 26 27 295、输入完成，下一步 10 11 12 13 14 15 16 17 18 19 20 21 22 2324 28 次数 10 12 13 14 15 17 18 19 20a = SU¥（B3： B22）SD 标准差=STDEV （B3： B22） 平均值=AVERAGE （B3： B22） 最大值=平均值+3SD 最水值=平均值-3SD 结果12.311. 8 12. 8 11. 3 13. 5 12. S 13.2 12. 5 11. 6 12.6 13. 4 13.5 11. 6 12.3 12, 3 13.8 13. 4 11. 2 11.1 12. 3 249. 3 0.8 12. 5 15.0 10, 0u I 匕 I r I “ HI i J | n水质硫酸盐质控图图表向导-4步骤之3 -图表选项,? X标题|坐标毬丄盟格钱 圉例数据标击数据憲图表标题⑴：水底硫嚴盐质控團 分类00轴（jc ）:次数 数值⑴轴②: 次分类an 轴CO ：I-*-系网】[ 取消 ][V 上一步①]]吓一涉型〕＞][完成世〕]&点击“完成”A B | C | D 1 E 1 F G H J I J水质硫酸盐质控图2次数结杲3112. 34211. 85312. 8411. 3513. 5612. S713. 210812. 5 11 911. 6 121012, 6 131113. 4 141213. 5 151311. 6 161412. 3 1715 12. 3 181613. 8 191713. 4 201311. 2 211911. 1 222012. 3 2324求禾口 = SUM（B.3： B22）249. 3 25SD标准差=STDEF〔临B22?0.8 26平^{6 = AVERAGE（B3； B22）12+ 5 27最大值=平均值弋ED15. 0 28最小值=平均值-銘D10, 0 29■图表向导-4步骤之4 -图表位置？ X疼图表■©作为其中的对象插入（&）:］K上一步迈）］O作划斬工作裹柚入垃）:I完威］rj27 28 297、鼠标对着“横线”点击右键出现“网络线格式” B I C 次数 结果 F 水质硫酸盐质控图1 2323 4 5 17 18 19 20 21 22 15 16 17 18 19 2012. 3 11. 3 12. B 11. 3 13. 5 12, 8 13. 2 12. 5 11. 6 12. 6 13. 4 13. 5 11. 6 12. 3 12, 3 13. S 13, 4 11, 2 11. 1 12. 3 23 24 25 26 求和= £UM （B3： B22）SD 标准差= STDEV (BSi B22) 平均值=AVERAGE (BS ： B22) 最大值=平均值+3SD 最小值=平均值-弗D249. 3 0. 8 12. 5 15. 0 10. 0H水质硫酸盐质控图298、选择“刻度”D E G H I J K 1 2 次数 结果亍 1 12.34 2 11.85 _ 3 12.8瓦 4 11. 37「 5 1 13. 58 . 6 」1Z8g 7 _□ 13, 210_ 8 12.511 9 11.6辺 10 12.6可 11 I 13. 414 121 13. 515_ 13 _I 11, 616_ 14 12. 317L 15 12.3 16 13. 319 17 □ 13*420 . 18 \ 1L 221 19 _ 11. 1 22~1 20 12.32324 求和= (B3： B22) 249. 3 25 ED 袜准差= STDEF (B3； B22j 0. 8= AVBRAGE <B3r B22) 12.5幻兹大值=平均值+3SD 15,02S~1最小值=平均值-3SD Id. 0水质硫酸盐质控图16 14 12 10 水嚴硫醸埜潢控圈 1 2 : 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 13 19 20 次数[ 确定 ][取消 ]29 9、最小值输入“平均值-3SD ”，最大值输入“平均值+3SD ，主要刻度单位输入“标准差”，次要刻度单位输入“标准差 1/10分类（X ）轴交叉于输入“平均值” “确定”完成D 水质硫酸盐质控图EFGH 水晟硫酸盐质控图 次数 3 1 12 结果12. 321 19 11* 1 22 20 12. 32324 求^口 =沏 CB3： B22） 249. 325 SD 标准差= STDE¥ (B3i B22) 0. 82& 27 28 平均值=AVERAGE 〔E3： B22J 最大值=平均值+號D 最小值=平均值-3ED12- 515. 0 10. 0L4 12 10 -* 网格线格式 團案 刻度 6 4 2 0 对数刻度乞〕 数值據序度转広） 分类00轴交又于星犬值血） 自动设置 堀小值（H ）: 量大值⑧: 主要刻度单位⑹: 次要刻度单位①： 另类CO 轴 交叉于g: J 葩表上包含蟲示单位标签（卫丿 [ 确运 I | 取消 J 2 3 4 5 6 7 8 9 10 11 12 33 H 15 16 17 13 19 20 次数10、完成12 3 4 5 8 9 10 111213141516 lj 13 19 20 21 22 23 24 次数1234567391011121314151617181920结杲12.311. 812. 811. 313,512.813.212. 511. 612. 613.413.511, 612. 312.313.813,411,211,112. 3D水质硫酸盐质控图G H I J25 26 27 23求賈=SUM（B3：B22）SD标准差= STDEV（E：3：B22）平均值=AVERAGE（B3.B22）最大值=平均值+3£D最小值=平均值-3ED249. 312.515. 010. 02911、分类（X）轴交叉于输入“ 0”不是平均值，则出现此图D |E IFGHI T 1 K 12 3 45 67 S 910 111213141.5 1617 1昼19 20 2122 次数123456呂910111213141516171S1920结杲12.311. 812. 811.313.512.813. 212.511. 612. 613.413. 511. 612, 312.313.813. 41L 211- 112, 3水质硫酸盐质控图I I23 24 25 26 27 2S 求利=SUM(B3： B22)SD标准差=STDEV CB3. B22)平均值=AVERAGE B22)最大值=平均值+3ED最小值=平均值-3切249. 30.812. 515.010. 0水隔硫酸盐驕控图次数12、数据分析：计算平均值是12.5 ，输入是12.5 ，而图表中出现的是12.4 ，因为12.5 是四舍五入得来的。

实验九Levey–Jennings质控图的绘制及其应用(精)

实验九Levey–Jennings质控图的绘制及其应用(精)

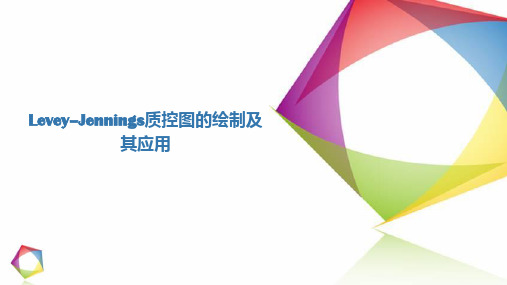

Levey–Jennings质控图的绘制及 其应用
实验要求
能够对数据进行统计量分析及处理 能够用EXCEL绘制Levey–Jennings质控图
实验任务： 每个同学自己独立完成高值葡萄糖质控品质控图数据的处 理并进行Levey–Jennings质控图的绘制。
原理 本实验以测定血清葡萄糖（葡萄糖氧化酶法）的室内质控 为例，使用高、低两个浓度质控品。 对同一（批号）质控血清用同一仪器和方法每天测定1次， 连续测定20天，根据20个测定值求均值( )和标准差(s)，然 后以 为中心线，以 为控制限绘制临时质控图。在次月葡萄 糖检测中，每天用同一质控品随患者样本一起检测，检测 完毕后，将质控品检测值分别标记在Levey–Jennings临时质 控图中，观察分析批是否在控。如此重复3-5个月，将所有 的的质控数据经过统计学处理后，绘制常规质控图。
一、数据
低浓度质控品测定值 高浓度质控品测定值
日期
1 2 3 4 5 6 7 8 9
测定值
6.20 6.21 6.15 6.15 6.15 5.86 5.87 6.12 6.12 6.14
日期
11 12 13 14 15 16 17 18 19 20
测定值
6.00 6.18 6.02 6.21 6.09 6.17 6.21 6.03 6.00 6.18
日期
1 2 3 4 5 6 7 8 9 10
测定值
15.64 15.27 15.65 15.47 15.26 15.36 15.19 15.14 15.31 15.50
ቤተ መጻሕፍቲ ባይዱ
日期
11 12 13 14 15 16 17 18 19 20
测定值
15.19 15.74 15.50 15.44 15.32 15.41 15.45 15.54 15.43 15.67

利用excel制作L-J质控图

利用excel制作L-J质控图

1、如以上例子所示，首先输入检测20次质控品的读数，分别利用公式计算平均数X,标准差SD，变异系数CV，等。

2、选中20个数据，插入→折线图，布局→坐标轴标题，设置横纵坐标标题。

3、选中纵坐标刻度值，右键→数字→2位，坐标轴选项→最小值（X-4SD）→最大值（X+4SD）→主要刻度单位（SD），好了，完成。

是不是很简单呢。

4、每天将质控品与样品一起检测，如果该点在X±3SD以外，则为失控；不能有连续5次结果在均值的同一侧，或5次数值渐升或渐降，不能有连续有2次结果在X±2S以外；均应及时向有关负责人反映，并积极查找原因。

如何制作检验科质控图26514

如何制作检验科质控图26514
发生漂移和趋势的最常见的原因是试剂 (如酶标记物)或对照的失效。
质量控制图建立和分析的注意要点
a．可以先进行最佳条件下的变异测定，即在最佳条件 下(人、仪器、试剂、实验室等因素)对同一批质控血清
连续进行测定20次以上，获得一组数据，求 x 和s值。 然后求出常规条件下的 x 和 s。如果常规条件下的 x 和s 值与最佳条件下的 x 和s值比较接近，则可以接受。

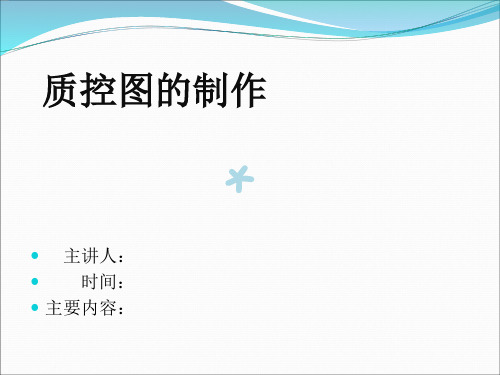

质控图的制作
主讲人： 时间： 主要内容：
质控血清
1．内部对照质控血清
2．外部对照质控血清
外部对照质控血清是各级实验室为了监控每次检测 的重复性和稳定性以及检验试剂盒批间差异而设置的一 套阴性和阳性对照血清。设立外部对照还可以提示标本 处于临界值状态时的检验操作情况。
一、外部对照质控血清的组成
三、外部对照质控血清的保存
1）外部对照血清或血浆的一次制备量应该足够本实验室 一年使用
2）外部对照血清应该均一、无菌 3）外部对照血清标定后应该等量分装，每个分装的量应
足够一周使用 4）外部对照应该分类作好标记，使用不同颜色的标签 5）外部对照血清应该存放在－70 ℃，如无条件则存放在
非自动除霜的－20 ℃冰箱 6）外部对照血清一旦融解以后应该存放在 2－8 ℃，一
① 混合试剂盒内部对照血清，等量分装。 ② 混合HIV抗体阳性或阴性人血清，3000转/分钟离心15分钟，用
0.2m 生物滤膜过滤除菌后再进行56 ℃30分钟加热灭活处理。 弱阳性对照可以通过使用HIV抗体阴性的正常人血清梯度稀释HIV 抗体强阳性血清并经标定后得到。弱阳性对照的OD值以2－3倍于 Cut-off为宜。
Cut-off值 OD 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105

怎样用EXCEL制作室内质控图

怎样用EXCEL制作室内质控图
如何使用Excel制作室内质控图
利用Excel的图表和函数计算功能，可以制作L-J质控图。

该图能够自动处理数据，并同步显示当日数据状态和本月各项指标。

下面是我制作的预览图：
制作步骤如下：
1.准备好数据。

2.插入图表，选择折线图，数据点折线图，然后点击“下
一步”。

3.选中数据，按住Ctrl+3，然后点击红色位置。

4.选择分类（x）轴标志，选择31日的日期，输入标题，
然后点击“完成”。

5.现在可以看到一张质控图了，但是还需要做一些修改：
1) 删除右边的系列1.
2) 右击靶值，选择“坐标轴标题格式”，将方向改为度，字体大小改为10号，然后点击“确定”。

3) 在y数值轴右击，选择“坐标轴格式”，将最小值设置为靶值减去4SD值，将最大值设置为靶值加上比3SD大比4SD
小一点点的值，主要刻度单位为SD值，分类（x）轴交叉于
最小值，字体大小为10号，然后点击“确定”。

4) 在x数值轴右击，选择“坐标轴格式”，将所有刻度改为1，字体大小为9号，然后点击“确定”。

5) 调整图表大小，使其与下面的质控数据表格大小相同。

6) 在绘图区右键，选择“绘图区格式”，然后在“图案”选项卡中选择“无”。

7) 打开绘图工具栏，选择文本框，插入到各个SD值的位置。

6.输入信息，调整各个单元格的分配。

计算值的几个单元
格不能与其他单元格合并。

7.在计算单元格内输入相应的函数值：X=AVERAGE()，SD=STDEV()，CV=L7/L6.。

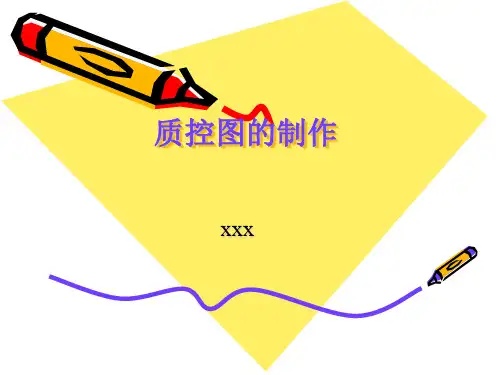

质控图的制作

质控图的制作
xxx
质控血清
1．内部对照质控血清
2．外部对照质控血清
外部对照质控血清是各级实验室为了监控每次检测 的重复性和稳定性以及检验试剂盒批间差异而设置的一套 阴性和阳性对照血清。设立外部对照还可以提示标本处于 临界值状态时的检验操作情况。
（1)外部对照质控血清的组成
理想的外部对照应该包括阳性对照、弱阳性对照、 临界值对照和阴性对照。 在每次实验时应设置一个单一浓度水平的质控品 即弱阳性对照。这个弱阳性对照的值以设定在该试剂 盒Cut-off值的2－3倍为宜。
cv 计算公式为：
s cv = ── x 100 % x
通过上表，计算S/CO值的均值（x），标准差（s）和变异系数（cv）
x =1.72
s =0.29
cv =16.9%
根据以上数据绘制室内质控框架图, 开始质量控制
次数 21 22 23 24
日期 7.4 7.7 7.8 7.11
质控血清 OD 0.160 0.190 0.200 0.228
• f． 发现全部对照值剧烈位移，立即报告室主管，分 析原因，若是试剂盒质量问题，立刻通知厂家。
质量控制图建立和分析的注意要点
• h． 外部和内部阴性对照质控血清出现高值倾向，应 该注意试剂、技术或设备出现问题(如洗板机等)。 • i． 实验室配制新批次的外部对照质控血清或变动外 部对照质控血清的值时，必须重新计算均值和标准差， 建立新的质控图。
Cut-off值 0.105 0.105 0.105 0.105
S/CO值 1.52 1.81 1.90 1.81
25
26 27 28 29
7.12
7.15 7.16 7.18 7.19
0.139

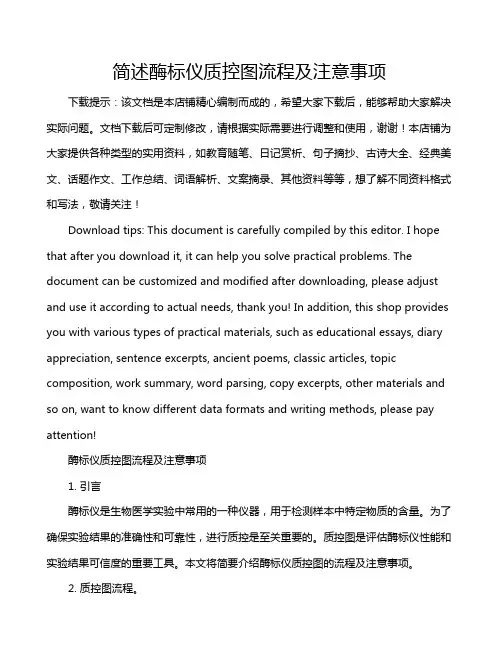

简述酶标仪质控图流程及注意事项

简述酶标仪质控图流程及注意事项下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!酶标仪质控图流程及注意事项1. 引言酶标仪是生物医学实验中常用的一种仪器，用于检测样本中特定物质的含量。

如何制作检验科质控图演示教学


Cut-off值 OD 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105 0.105
S/CO值
1.71 1.81 1.90 1.81 1.09 2.10 1.43 1.62 2.14 1.43 1.90 1.35 2.00 1.52 1.71 1.81 1.52 2.10 2.00 1.43
x 计算公式为： Σx
x = ──
N
s 计算公式为： ─────── ∑( xn - x )2
s = ───────
N
cv 计算公式为： s
cv = ── x 100 %
x
通过上表，计算S/CO值的均值（x），标准差（s）和变异系数（cv）
x =1.72 s =0.29 cv =16.9%
根据以上数据绘制室内质控框架图, 开始质量控制
及同时测定的样本结果应弃去后重新测定。
第6次检测，n仍为5进行计算:
n=5
1.71 1.81 1.81 1.90
2.10
X =1.87, S = 0.15
SI下限=
1.87-1.71 0.15
=1.07
SI上限=
2.10-1.87 0.15
=1.53
n2查s，SI数值据表在: n控=5制时范, n围2s内=1，.67说, n明3s本=1.次75测. S定I上样限和本S结I下果限可均靠小于。 可继续检测并计算。
本次实验结果不能被接受( 失控 )。
位移：如果几个连续质控对照值 (3-5次) 都落在均 值(中心线)的一边则称之为位移，通常表示存在大的变 化 ( 失控 )。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

序号 1 日期 ##### 测定值 0.53 0.50 0.47 0.52 0.51 0.49 0.52 0.47 0.48 0.53 0.52 0.49 0.49 0.53 0.48 0.51 0.52 0.50 0.51 0.49 0.50 x s 0.02 CV（%） 3.93 xs 0.52
项目和内容，使质控基本资料、数据与图形完美结合起 来，不但可以在计算机上永久保存，而且可以打印出彩 色图表[8]。利用EXCEL-2003制作的质量控制图模板，可 以被一般检验人员所掌握，提高了工作效率，从而可以 使质量控制工作落实到位。 参考文献 [1]谢帮才，袁飞.应用Excel制作L-J质控图[J].实用医技杂 志,2008,15(22):2941-2942. [2] 胡伯胜. ELISA法检测HIV抗体质量控制方法的应用比 较[J]. 国际检验医学杂志,2013,34(24):3391-3392. [3]申子瑜，李萍.临床实验室管理学[M].北京：人民卫生 出版社，2007：51． [4]叶应妩，王毓三,申子瑜．全国临床检验操作规程[M].3 版.南京：东南大学出版社，2006
图1水质中锌元素质量控制图源自1.2.7 质量控制图的修饰 可以用颜色区分质控限，（） 为绿色、±1s为蓝色、±2s为橙色、±3s为红色[3]。质 控图中控制线的制作，视图→工具栏→绘图选中直线在、 ±1s、±2s、±3s处各画一条直线，分别选中各直线且 都设置为1.15磅,然后按上述规定,将各直线涂成相应颜 色。 2.结果 利用EXCEL-2003可以制作完美的LeveyJennings质量控制图模板，见图2。将现有模板复制所 需要检测项目，只需要修正标题，最小值的取值为-4s、 最大值的取值为＋4s[4]、主要刻度取值、次要刻度取值， 点击完成即得到所需的质量控制图。
谢谢!
利用EXCEL制作“Levey-Jennings”质量控制图
胡伯胜 （湖北省广水市疾病预防控制中心 湖北广水432700 ） 摘要 目的 探讨利用EXCEL制作Levey-Jennings质量控制 图。方法 利用EXCEL软件自带函数及作图功能制作 Levey-Jennings质量控制图模板。结果 利用制成的 Levey-Jennings质量控制图模板，可以进行多种检测项 目质量控制。结论 EXCEL软件制作Levey-Jennings质量 控制图，美观、快捷，减少了实验室人员的工作量，提 高了工作效率。 关健词： EXCEL ；Levey-Jennings质量控制图 ；制作 中图分类号R446 文献标识码A 文章编号
图2水质锌元素质量控制
3.讨论 质量控制工作是实验室日常工作的重要内容，而 绘制质量控制图是质量控制工作的主要内容之一[5]。传 统的L-J质量控制图是手工绘制的，每天要将检验结果录 在控制图上，既繁琐又不能复制[6]。随着计算机飞速发 展，出现了专门的质量控制软件可以进行质量控制图的 绘制，由于基层实验室缺乏资金的支持，无能力购买专 业软件；同时由于基层实验室人员知识相对缺乏，绝大 多实验室仍采用手工绘制质量控制图，耗费大量工作时 间。本人结合工作实际，借助现有的办公软件EXCEL2003完成质量控制图模板制作及绘制体会介绍给同仁， 让同仁能快速掌握EXCEL制作Levey-Jennings质量控制 图的过程。只要一次制好质控图,就可一劳永逸。每天只 要将质控结果输入数据表,就自动绘制质控图,非常方便[7]。 同时本文警告线和失控线清晰、准确、显示出来,简捷直 观,使用方便。用它绘制的图表包括了手工质控图的所有
1.2.6在EXCEL-2003选中插入菜单中图表，选中折线图 中所需要折线图,点击下一步，在数据区域内输入 $sheet1$B5:$U5,或者选中测定值B5:U5，点击下一步, 选中标题，在标题内输入水质中锌元素质量控制图；分 类(x)轴中输入检测次数；数值(y) 轴中输入检测结果 (mg/L)。选中网格线，分类(x)轴选中主要网格线、次要 网格线；分类(y)轴选中主要网格线、次要网格线，点击 完成。点击右键出现网格线格式，选中刻度在最小值的 取值为-4s，最小值中输入0.42、最大值的取值为＋4s， 最大值中输入0.58、主要刻度中输入s即0.02、次要刻度 中输入0.004，点击完成，质量控制图的粗略图形成了， 见图1。
xs
云梦县疾病预控制中心理化检测质量控制记录 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
0.48 0.54 0.46 0.56 0.44
x 2s
x 2s
x 3s x 3s
1.2.3数据录入，录入20次水质中锌元素检测数据并核对 数据正确性。 1.2.4 在EXCEL-2003选中插入公式菜单，在B5中插入函 数选中AVERAGE，选中B4～U4中的数据，自动计算出 均值（）。 1.2.5在EXCEL-2003选中插入公式菜单，在B6中插入函 数选中STDEV，选中B5:U5中的数据，自动计算出标准 差（s）。依此类推编辑相应计算公式，自动计算变异系 数（CV）、+1s 、-1s、上控制线（+2s ）、下控制线 （-2s）、上警告线（+3s）、（下警告线）-3s共计7个 数据，并能自动描绘相应的质量控制[2]。所有单元格数据 设置为保留两位有效数字。
[5]罗伟,罗智敏,刘建兵,代凌风,李小萍. 用Excel绘制两种 实验室常用室内质量控制图方法[J]. 检验医学与临 床,2013,05:620-622. [6]肖秀林,唐全. 利用Excel软件制作完善的L-J质控图[J]. 现代检验医学杂志,2007,02:112. [7] 齐振普.用Excel电子表格制作临床化学质控图[J].新乡 医学院学报2004，01：37-39. [8]张学文.用Excel绘制临床检验L-J质控图[J].中国现代医 生,2008,29：103-104.
室内质量控制作为实验室科学管理手段，已成为各 级实验室日常工作的重要组成部分[1]。以往实验室的质 控图，都是手工制作，操作过程过于复杂，计算又容易 出错。特别是当质控项目较多时，显得比较烦琐，而且 增大了工作量。利用Excel可方便、灵活制作L-J质量控 制图模板。现以水质中锌元素测定为例，介绍质量控制 图制作方法如下： 1．材料与方法 1.1材料 电脑 、打印机、EXCEL-2003软件、水质中锌 元素20次测定值。 1.2方法 1.2.1打开EXCEL-2003 软件。 1.2.2建立如下记录表格，见表1。
