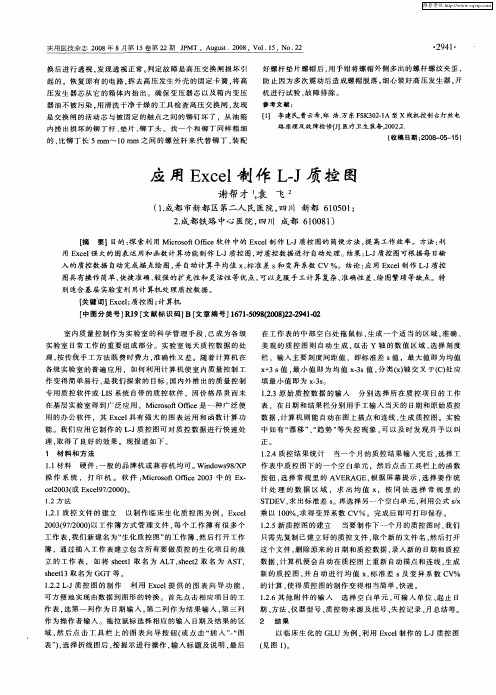

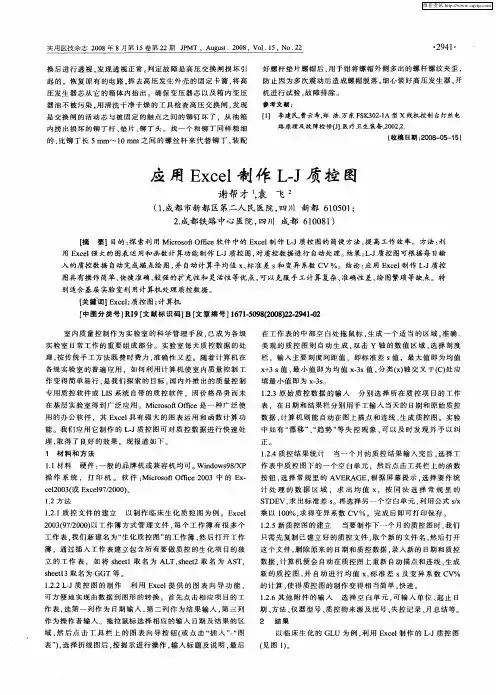

应用Excel制作L-J质控图

路 原 理 及 故 障 检 修 ［Ｊ］．医疗 卫 生 装 备 ，２００２，２． （收 稿 日期 ：２００８－０５—１５ｌ
应 用 Ｅｘｃｅｌ制 作 Ｌ．Ｊ质 控 图
谢 帮才 ，袁 飞 。
（１．成都 市新 都 区第二人 民 医院 ，四 川 新都 ６１０５０１； ２．成 都铁路 中心 医院 ，四 川 成 都 ６１００８１）
操 作 系 统 ， 打 印 机 。 软 件 ：Ｍｉｃｒｏｓｏｆｔ Ｏ币ｃｅ ２００３ 中 的 Ｅｘ． 按 钮 ，选 择 常 规 里 的 ＡＶＥＲＡＧＥ，根 据 屏 幕 提 示 ，选 择 要 作 统
ｃｅ１２００３（或 Ｅｘｃｅｌ９７／２０００）。
计 处 理 的 数 据 区 域 ，求 出 均 值 ｘ， 按 同 法 选 择 常 规 里 的
用 的 办 公 软 件 。其 Ｅｘｃｅｌ具 有 强 大 的 图 表 运 用 和 函 数 计 算 功 数 据 ，计 算 机 则 能 自动 在 图 上描 点 和 连线 ，生 成 质 控 图 。实 验
能 。我 们 应 用 它 制 作 的 Ｌ Ｊ质 控 图可 对 质 控 数 据 进 行 快 速 处 中 如 有 “漂 移 ”、“趋 势 ”等 失 控 现 象 ，可 以 及 时 发 现 并 予 以 纠
ห้องสมุดไป่ตู้
专 用 质 控 软 件 或 ＬＩＳ系 统 自带 的质 控 软 件 。因 价 格 昂贵 而 未 １．２．３原 始 质 控 数 据 的 输 入 分 别 选 择 所 在 质 控 项 目的 工 作
在 基 层 实 验 室得 到广 泛 应用 。Ｍｉｃｒｏｓｏｆｔ Ｏ币ｃｅ是 一 种 广 泛 使 表 ，在 日期 和 结 果 栏 分 别 用 手 工 输 入 当天 的 日期 和原 始质 控
好 螺 杆 垫 片螺 帽后 ，用手 钳 将 螺 帽 外 侧 多 出 的 螺 杆 螺纹 夹歪 ， 防止 因为 多 次 震 动 后 造 成 螺 帽 脱 落 。细 心 装 好 高 压 发生 器 ，开 机 进 行 试 验 ，故 障排 除 。 参 考 文 献 ： 【１１ 李建民，曹云希，郑 浩．万东 ＦｓＫ３Ｏ２—１Ａ型 ｘ线机控制 台灯丝电

2、求标准差：STDEV 。 例如B4：B23的标准差
0.0
6
3、求均值：AVERAGE。例如上表B4：B23均值
0.0
7
四、创建图表
1、首先在“插入”项中 选择“图表”。
2、选择图表类型：一般质 控图选择折线图。当选择完成 后点击“下一步”。
3、选择数据区域：选择所 选项目所在位置，如B4：B23。
一、首先打开Excel应用程序：
0.0
3
二、编辑表格
在表格中输入所 需信息。
如：名称、测定 项目、月份等等。
0.0
4
三、利用Ｅxcel的计算 功能算出所需要的数值
计算质控图中一般需要的 数据如标准差、均值、±3SD 等。
0.0
5
在这里简单介绍一下Excel中常用的公式：
1、求和：sum 。例如B4：B23的和
（在这里可以先选择要绘图表的数据， 这样可以省略第3步）
0.0
8
0.0
9
0.0
10
0.0
11
0.0
12
五、对于标准值、均值、±3SD数值的使用。
1、当完成图表制作时，需要对图表中的数值进行设定，使图表符 合L-J质控图的标准。
2、用右键点击图表中横线，选择“网格线格式”，就会出现如下 图所示的选项。
0.0
13
3、对选项中的数据进入录入，分别是最小值是-3SD，最大值是+3SD， 主
要刻度为标准差，而次要记录为1/10标准差，X轴相交于均值上，所 以这里填均值。
4、完成选项录入后，基本上完成对这个项目质控图的绘制（如下图所示）
0.0
14
0.0
15
谢谢！！
0.0

用Excel电子表格制作多规则室内质控图的方法与应用开展室内质控已成为现代临床实验室质量管理的重要组成部分，《医疗机构临床实验室管理办法》明确要求并规定了临床实验室应当对开展的检验项目进行室内质量控制，绘制质控图。

质控图是质量控制的重要方法也是最基本的统计工具，记录和评价室内质控图有许多方法。

目前在我国大多数临床实验室都已随机配有室内质控软件，对当批分析结果进行判断，但此种方法是在开机状态下观察，虽有失控提示但不够直观和便于作全面分析，特别对一些x-）质控图及其单没有质控软件的中小型实验室，在分析结果时只能采用单一的L-J（s规则，这已不适应现代临床实验室质量管理的要求。

为了提高误差检出率和提示造成失控的误差类型，我们利用Excel电子表格强大的数据处理功能，制作了一付多规则室内质控图表，可对室内质控数据进行处理。

既直观、简洁、明了，也便于对质控数据作全面的分析，大大方便了实验室室内质控数据的管理。

现将制作常用多规则室内质控图表的方法介绍如下。

一．何谓多规则室内质控早在上世纪七、八十年代由Westgard等人提出。

是采用两份不同浓度的质控血清，规定一系列检查和分析两份sx-图形变化的规则以解释质控血清的测定结果，从而对本批病人样本测定结果的可靠性作出判断，因此须制作两份图表。

以下是多规则质控图最常用的六条规则，见下表表多规则质控图规则12S 1个质控物测定值超过X±2S 警告13S1个质控值超过X±3S RE(SE)22S2个质控值连续超过X±2S SER4S2个质控值连续超过4S范围RE41S4个质控值连续超过X±1S SE1010个质控值连续超过X一侧SE X现在再看一下多规则室内质控判断的逻辑图：用Excel 电子表格制作的多规则室内质控图：9495.59798.5100101.5103104.5106123456789101112131415161718192021222324252627282930批号1001的质控图133.6135.2136.8138.4140141.6143.2144.8146.4123456789101112131415161718192021222324252627282930浓度（m m o l /L ）日期批号1002的质控图用Excel 电子表格制作的多规则室内质控表：二.Excel电子表格的设计与制作1.材料装有Excel 2000或2003电子表格软件的电脑及配套打印机。

利用EXCEL制作L-J质控图的方法发表时间：2013-01-31T15:17:40.950Z 来源：《中外健康文摘》2012年第44期供稿作者：乔兆瑞[导读] 目的利用Excel绘制L-J质控图，并进行结果分析。

乔兆瑞(湖北省保康县人民医院湖北保康 441600) 【中图分类号】R197 【文献标识码】A【文章编号】1672-5085（2012）44-0124-02【摘要】目的利用Excel绘制L-J质控图，并进行结果分析。

方法将每天的质控数据录入Excel，利用Excel的函数功能计算质控数据的均值(AVERAGE或 )，标准差(SD或S)及变异系数(CV)。

经设置后插入折线图表。

结果应用Excel绘制L-J质控图，简洁美观，能及时发现失控结果并加以分析。

结论利用Excel绘制L-J质控图，操作简单，适用性强，效果好，有推广价值。

【关键词】Excel L-J质控图目前，大多数自动化检验仪器及LIS系统都匹配相应质量控制软件，可以方便快捷的对质控结果做出计算及绘制质控图。

但仍有些非上机项目及基层医院检验科仍需要手工描点划线作图，尤其是用函数型计算器计算ＳＤ时非常不方便，有时按错一个键就会前功尽弃，从头再来，给工作造成不便。

我在质量控制工作实践中，利用Excel强大的功能，很方便快捷的做出与L-J质控图一模一样的图表，准确直观，可以以电子版存档或直接打印，可供随时查询。

具体方法如下１．数据输入打开Excel程序，出现空白电子表格，在表单sheet 1中按照常规L-J质控图的格式，输入单位、起止日期、实验项目、方法、仪器型号、使用波长、血清来源及批号、上月（或在常规条件下测得的20天的质控数据）均值、标准差、变异系数等项目及数据。

然后设置A列为日期，B列为测定值，C列为操作者，以后每天只需录入当日质控数据保存就可以了。

在图表的下面输入本月的均值(AVERAGE或 )，标准差(SD或S)及变异系数(CV)及备注等信息，将文件以模板的形式保存，在做其它项目的质控时复制一下就可以了。

使用Excel2002软件绘制L -J 质控图韩　爽【摘要】　质控图是临床常用的质控方法,使用Excel2002电子表格管理软件绘制L -J 质控图更方便、快捷,非常适合于中小型医疗单位实验室开展室内质控管理工作。

【关键词】　质控图　白细胞计数　警告限　失控限 在临床血液检验工作中,绘制Levey -Jennings 质控图(简称L -J 质控图)是临床实验室常用的室内质控方法[1],它对保证检测结果的可靠性,提高检测质量有重要的意义。

使用Excel2002软件绘制质控图[2],可以减少手工绘图带来的误差,并建立电子存储,可随时查找、对比,使室内质控图的制作更方便、快捷。

以血常规中白细胞计数为例介绍质控图的制作。

1　材料和方法1.1　材料　HP 计算机,Windows XP 操作系统,中文Excel2002电子表格管理软件。

1.2　方法1.2.1　建立本室常规条件下血常规检测资料的数据库,确定质控图框架:1)图表的建立:打开Excel 工作表,点击单元格,A 列输入标题“日期”以及该月日期,B 列输入标题“WBC 值”以及每日测得值。

2)计算均值、标准差:点击“插入”菜单中的“函数f (x )”按钮,在函数分类中选“A VERA GE ”,选取数据范围,即可计算出均值(x ),同样的方法选“STDEV ”,计算标准差(S )。

3)计算变异系数、质控上限及质控下限:根据公式“CV =S/χ3100%”计算变异系数(CV ),同时计算质控上限(χ+3S )和质控下限(χ-3S )。

1.2.2　绘制质控图　在Excel 工作表上,选择数据源区,单击常用工具栏中的“图表向导”按钮,按提示操作:1)选择图表类型:屏幕中弹出“图表类型”对话框,在“标准类型”中选择“折线图”,在“子图表类型”框中任选一样式,单击“下一步”按钮;2)选择图表数据源:数据区域中为工作表中虚线部分,单击“下一步”按钮;3)设置图表选项:在“图表选项”对话框中单击“标题”标签,在图表标题中输入“WBC 质量控制图”,在分类(X )轴中输入“日期”,在数值(Y )轴中输入“WBC 值”,单击“下一步”按钮;4)设定图表位置:可选择“作为新工作表插入”或“作为其中的对象插入”,单击“完成”按钮,这样一张质控图即创建完成。

1、如以上例子所示，首先输入检测20次质控品的读数，分别利用公式计算平均数X,标准差SD，变异系数CV，等。

2、选中20个数据，插入→折线图，布局→坐标轴标题，设置横纵坐标标题。

3、选中纵坐标刻度值，右键→数字→2位，坐标轴选项→最小值（X-4SD）→最大值（X+4SD）→主要刻度单位（SD），好了，完成。

是不是很简单呢。

4、每天将质控品与样品一起检测，如果该点在X±3SD以外，则为失控；不能有连续5次结果在均值的同一侧，或5次数值渐升或渐降，不能有连续有2次结果在X±2S以外；均应及时向有关负责人反映，并积极查找原因。

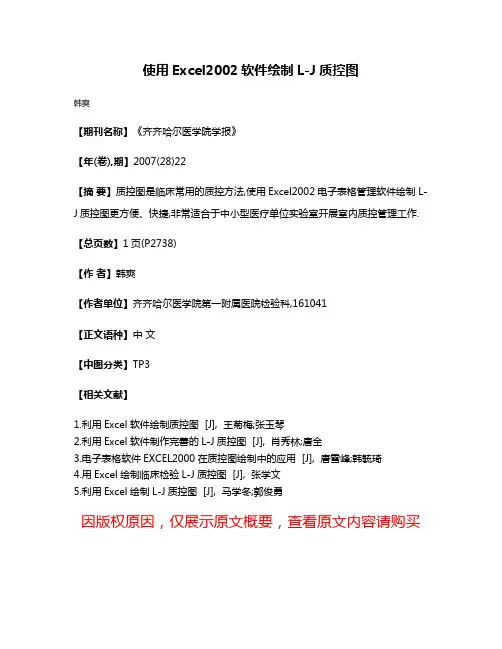

使用Excel2002软件绘制L-J质控图
韩爽
【期刊名称】《齐齐哈尔医学院学报》
【年(卷),期】2007(28)22
【摘要】质控图是临床常用的质控方法,使用Excel2002电子表格管理软件绘制L-J质控图更方便、快捷,非常适合于中小型医疗单位实验室开展室内质控管理工作.【总页数】1页(P2738)
【作者】韩爽
【作者单位】齐齐哈尔医学院第一附属医院检验科,161041
【正文语种】中文
【中图分类】TP3
【相关文献】
1.利用Excel软件绘制质控图 [J], 王菊梅;张玉琴
2.利用Excel软件制作完善的L-J质控图 [J], 肖秀林;唐全
3.电子表格软件EXCEL2000在质控图绘制中的应用 [J], 唐雪峰;韩毓琦
4.用Excel绘制临床检验L-J质控图 [J], 张学文
5.利用Excel绘制L-J质控图 [J], 马学冬;郭俊勇
因版权原因，仅展示原文概要，查看原文内容请购买。

一、数据
低浓度质控品测定值 高浓度质控品测定值
日期
1 2 3 4 5 6 7 8 9
测定值
6.20 6.21 6.15 6.15 6.15 5.86 5.87 6.12 6.12 6.14
日期
11 12 13 14 15 16 17 18 19 20
测定值
6.00 6.18 6.02 6.21 6.09 6.17 6.21 6.03 6.00 6.18
Levey–Jennings质控图的绘制及 其应用
实验要求
能够对数据进行统计量分析及处理 能够用EXCEL绘制Levey–Jennings质控图
实验任务： 每个同学自己独立完成高值葡萄糖质控品质控图数据的处 理并进行Levey–Jennings质控萄糖氧化酶法）的室内质控 为例，使用高、低两个浓度质控品。 对同一（批号）质控血清用同一仪器和方法每天测定1次， 连续测定20天，根据20个测定值求均值( )和标准差(s)，然 后以 为中心线，以 为控制限绘制临时质控图。在次月葡萄 糖检测中，每天用同一质控品随患者样本一起检测，检测 完毕后，将质控品检测值分别标记在Levey–Jennings临时质 控图中，观察分析批是否在控。如此重复3-5个月，将所有 的的质控数据经过统计学处理后，绘制常规质控图。
????一数据低浓度质控品测定值高浓度质控品测定值日期测定值日期测定值日期测定值日期测定值12345678910620621615615615586587612612614111213141516171819206006186026216096176216036006181234567891015641527156515471526153615191514153115501112131415161718192015191574155015441532154115451554154315676103s0106529sxx二计算统计量?均值?标准差s?三倍标准差????三设置图表及格式1把数据选中插入折线图2设置网格线格式最大值为均值加3倍标准差642最小值为均值减3倍标准差5783次要刻度间距为标准差的十分之一0011主要刻度为标准差011四完成57858966116226336441234567891011121314151617181920低浓度葡萄糖临时质控图thankyou

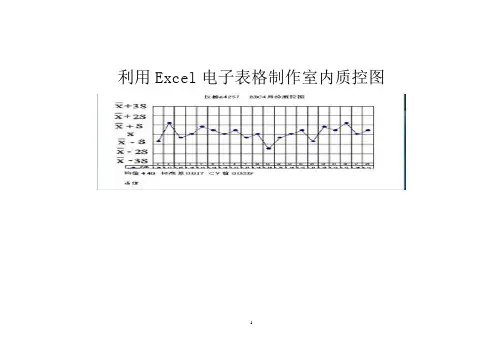

利用Excel电子表格制作室内质控图
首先打开Excel2003电子表格应用程序
现以“水质硫酸盐质控图”为例，制作质控图操作；利用电子表格公式计算出，求和、标准差、平均值、最大值、最小值。

1、选择数据区堿
2、点击“图表导向”，选择折线图，下一步
3、系列产生在选择“列”，如数据是横向输入选择“行”，下一步
4、在此输入“标题”、“X轴”代表什么、“Y轴”代表什么
5、输入完成，下一步
6、点击“完成”
7、鼠标对着“横线”点击右键出现“网络线格式”
8、选择“刻度”
9、最小值输入“平均值-3SD”，最大值输入“平均值+3SD”，主要刻度单位输入“标准差”，次要刻度单位输入“标准差1/10”，分类（X）轴交叉于输入“平均值”“确定”完成
10、完成
11、分类（X）轴交叉于输入“0”不是平均值，则出现此图
12、数据分析：
计算平均值是12.5，输入是12.5，而图表中出现的是12.4，因为12.5是四舍五入得来的。

1.2.1 质控文件的建立以制作临床生化质控图为例。

Excel 2003(97/2000)以工作簿方式管理文件，每个工作簿有很多个工作表，我们新建名为“生化质控图”的工作簿，然后打开工作簿，通过插入工作表建立包含所有要做质控的生化项目的独立的工作表，如将sheet1取名为ALT，sheet2取名为AST，sheet13取名为GGT等。

1.2.2 L-J质控图的制作利用Excel提供的图表向导功能，可方便地实现由数据到图形的转换。

首先点击相应项目的工作表，选第一列作为日期输入，第二列作为结果输入，第三列作为操作者输入。

拖拉鼠标选择相应的输入日期及结果的区域，然后点击工具栏上的图表向导按钮(或点击“插入”-“图表”)，选择折线图后，按提示进行操作，输入标题及说明，最后在工作表的中部空白处拖鼠标，生成一个适当的区域，准确、美观的质控图则自动生成，双击Y轴的数值区域，选择刻度栏，输入主要刻度间距值，即标准差s值，最大值即为均值x+3 s值，最小值即为均值x-3s值，分类(x)轴交叉于(C)处应填最小值即为x-3s。

1.2.3 原始质控数据的输入分别选择所在质控项目的工作表，在日期和结果栏分别用手工输入当天的日期和原始质控数据，计算机则能自动在图上描点和连线，生成质控图。

实验中如有“漂移”、“趋势”等失控现象，可以及时发现并予以纠正。

1.2.4质控结果统计当一个月的质控结果输入完后，选择工作表中质控图下的一个空白单元，然后点击工具栏上的函数按钮，选择常规里的AVERAGE，根据屏幕提示，选择要作统计处理的数据区域，求出均值x，按同法选择常规里的STDEV，求出标准差s。

再选择另一个空白单元，利用公式s/x乘以100%，求得变异系数CV％。

完成后即可打印保存。

1.2.5新质控图的建立当要制作下一个月的质控图时，我们只需先复制已建立好的质控文件，取个新的文件名，然后打开这个文件，删除原来的日期和质控数据，录入新的日期和质控数据，计算机便会自动在质控图上重新自动描点和连线，生成新的质控图，并自动进行均值x，标准差s及变异系数CV%的计算，使得质控图的制作变得相当简单，快速。

怎样用EXCEL制作室内质控图
如何使用Excel制作室内质控图
利用Excel的图表和函数计算功能，可以制作L-J质控图。

该图能够自动处理数据，并同步显示当日数据状态和本月各项指标。

下面是我制作的预览图：
制作步骤如下：
1.准备好数据。

2.插入图表，选择折线图，数据点折线图，然后点击“下
一步”。

3.选中数据，按住Ctrl+3，然后点击红色位置。

4.选择分类（x）轴标志，选择31日的日期，输入标题，
然后点击“完成”。

5.现在可以看到一张质控图了，但是还需要做一些修改：
1) 删除右边的系列1.
2) 右击靶值，选择“坐标轴标题格式”，将方向改为度，字体大小改为10号，然后点击“确定”。

3) 在y数值轴右击，选择“坐标轴格式”，将最小值设置为靶值减去4SD值，将最大值设置为靶值加上比3SD大比4SD
小一点点的值，主要刻度单位为SD值，分类（x）轴交叉于
最小值，字体大小为10号，然后点击“确定”。

4) 在x数值轴右击，选择“坐标轴格式”，将所有刻度改为1，字体大小为9号，然后点击“确定”。

5) 调整图表大小，使其与下面的质控数据表格大小相同。

6) 在绘图区右键，选择“绘图区格式”，然后在“图案”选项卡中选择“无”。

7) 打开绘图工具栏，选择文本框，插入到各个SD值的位置。

6.输入信息，调整各个单元格的分配。

计算值的几个单元
格不能与其他单元格合并。

7.在计算单元格内输入相应的函数值：X=AVERAGE()，SD=STDEV()，CV=L7/L6.。

利用Excel电子表格制作室内质控图
绘制室内质控图是检验科，保证检验质量必不可少的工作，为提高工作效率，现在很多工作人员都利用Excel电子表格制作来处理这些问题，现在简单介绍一下用Excel2003电子表格制作质控图的过
程。

首先打开Excel2003电子表格应用程序
现以“水质硫酸盐质控图”为例，制作质控图操作；利用电子表格公式计算出，求和、标准差、平均值、最大值、最小值。

1、选择数据区堿
2、点击“图表导向”，选择折线图，下一步
3、系列产生在选择“列”，如数据是横向输入选择“行”，下一步
4、在此输入“标题”、“X轴”代表什么、“Y轴”代表什么
5、输入完成，下一步
6、点击“完成”
7、鼠标对着“横线”点击右键出现“网络线格式”
8、选择“刻度”
9、最小值输入“平均值-3SD”，最大值输入“平均值+3SD”，主要刻度单位输入“标准差”，次要刻度单位输入“标准差1/10”，分类（X）轴交叉于输入“平均值”“确定”完成
10、完成
11、分类（X）轴交叉于输入“0”不是平均值，则出现此图
12、数据分析：
计算平均值是12.5，输入是12.5，而图表中出现的是12.4，因为12.5是四舍五入得来的。

谢谢
感谢下载!
欢迎您的下载，资料仅供参考。

一
（ １ ） 输入质控 图中的数据 。 在单 元格 中应该输入 以下几方面 内 容：在 Ａ ｌ和 Ｂ １中输入 实验项 目和磁微粒一 血吸虫 Ｅ Ｌ Ｉ Ｓ Ａ Ｌ在 Ａ ２ ：Ｃ ２ 中出入水平 ｌ 、批号和号码；在 Ｃ ３ ；Ｅ ３ ；Ｇ ３总分别输入 ｘ、Ｓ 、此 时的变异系数为 Ｃ Ｖ ％ 在Ａ ４ ：Ｃ ４单元格 中输入：水平 ２ 、批号、号 码； 在ｃ ５ 、 Ｅ ５ 、 Ｇ ５ 单元格 中输入： 平均值、 标准差 ｓ 、 变异系数 Ｃ Ｖ ％ 。 在Ｄ ３ 、 Ｄ ５ 、 Ｆ ３ 、 Ｆ ５ 、 Ｈ ３ 、 Ｈ ５中分别输入“ Ｒ Ｏ Ｕ Ｎ Ｄ（ Ａ Ｖ Ｅ Ｒ Ａ Ｇ Ｅ （ Ｂ ７ ： Ｂ ２ ６ ） ， ２ ） ”
大 多数 行 业 必 不 可 少 的 办公 软 件 之 一 。并 且 Ｅ ｘ ｃ ｄ所 具 有 的功 能也
在不断发展和完善。在部分 医疗 实验 室中，会使 用 Ｅ ｘ ｃ ｅ ｌ 电子表格 来绘制质量控制 图和 Ｌ ｅ ｖ ｅ ｙ － Ｊ ｅ ｎ ｎ ｉ ｎ ｇ ｓ 。 从 而满足 室内质量控制工作的 各类要 求。要想 实现这一 目 的 ，必须要应用到 Ｅ ｘ ｃ ｅ ｌ 电子表 中的公 式编辑功能、 自 带 函数 、软件作 图功能等 ，这样彩 能完成质量控制 图的绘制。本文仅 针对 Ｅ ｘ ｃ ｅ ｌ 绘制 实验 室常 用室内质量控制 图方 法． 来探 讨绘制的结果。 【 关键词 】 ｘｃ Ｅ ｅ ｌ ；绘制；实验室 ；质量 ；控制图 随着我国经济社会的发展和进步，医学实验室也提高 了对医学 实验 的质量，在对质量进行控制 的过程 中，经常会用到质量控制 图，
Ｔｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ Ｆ Ｏ ｒ ｕ ｍ
用Ｅ ｘ ｏ ｅ Ｉ 绘制 两种实验室常用室内质量控制图方法

2 0 0 8 年1 0 月第 4 6 卷第 2 9 期
3 1 单元格中选择求 自动计算出本月的均值；用类似的方法在 B 标准差的公式 “= S T D E V （B 3 ： B 2 9 ） ” ； 在B 3 2 中输入求变异系数的 B 3 1 / B 3 0 ×1 0 0 ” ； 将上述三个公式复制到其它项目对应的 公式 “= 单元格中。最后在每个质控图的 “分类轴标题” 区分别输入经计 算的上述三个数值， 至此三月份的质控图全部制作完成。 （6 ） 将工作薄另存为 “临床检验 L J 质控图. x l t ” E x c e l 模板。 ） 以后每个月只需调用本机上的模板 “临床检验质控图” ， （7 ， 删除新工 将工作薄另存为 “×× 医院 ×× 年 × 月生化质控图” 作薄 “数据表” 中原始数据， 输入当月的测定日期、 测定结果、 操 作者编号； 修改图表中的起止日期、 本月的 s 、 c v 等数值即可。
4 ] 选项” 对话框[ ， 在 “图表标题” 编辑框中输入 “××医院血液葡萄
规程》 及文献
规定的程序进行。
） 以2 0 0 6 年3 月血液葡萄糖室内质控结果为例， 说明用 （2 E x c e l 制作 L J 质控图的方法。 （3 ） 打开 E x c e l 2 0 0 3 （2 0 0 0 也可用； 2 0 0 7 功能更加强大， 制作 的图表更加美观） 工作表， 双击 S h e e t 1 改名为 “数据表” ， 在A 1 中输入 “××医院 2 0 0 6 年3 月生化质控数据统计表” ， 在A 2 、 B 2 …… J 2 中分别输入 “测定日期” 、 “G L U测定值” …… “操作者编 号” （因在图表数据表中不能显示操作者姓名，故以编号代替） 等， 在 “测定日期” 一列中依次输入本月实际要测定的日期 （节假 日不测定者不输入） ， 见表 1 。 将工作薄以 “××医院 2 0 0 6 年3 月 生化质控图” 的名称保存。

利用Excel软件制作完善的L-J质控图
肖秀林;唐全
【期刊名称】《现代检验医学杂志》
【年(卷),期】2007(022)002
【摘要】L-J质控图是检验质量管理工作中经常使用的一种质量控制图，随着计算机技术的不断发展，其制作方法不断更新。

以前有多篇应用Excel电子表格软件制作L-J质控图的报道，但在质控图上警告线和失控线没有显示或显示不明显，有的仅显示网格线，不是真正的警告线和失控线。

在实际工作中，我们通过较长时间深入地研究，利用Excel软件制作较为完善的L-J质控图。

将该图的精华一警告线和失控线清晰、准确、鲜明地显示出来，简捷直观，使用方便，效果满意，现报告如下：
【总页数】1页(P112)
【作者】肖秀林;唐全
【作者单位】荆州市中心医院检验医学部,湖北荆州,434020;荆州市中心医院检验医学部,湖北荆州,434020
【正文语种】中文
【中图分类】TP317.3;R446.9
【相关文献】
1.利用Excel软件绘制质控图 [J], 王菊梅;张玉琴
2.利用Excel电子表格制作质控图在标记免疫室内质控中的应用 [J], 罗梅;张元英
3.利用Excel软件制作单值两点质控图 [J], 罗梅;贺岩
4.应用Excel制作L-J质控图 [J], 谢帮才;袁飞
5.利用Excel绘制L-J质控图 [J], 马学冬;郭俊勇
因版权原因，仅展示原文概要，查看原文内容请购买。

室内质控图采用Excel软件绘制的方法摘要：目的快捷的学会质控图绘制，实时的监控各个关键控制点是否处于正常的工作状态，保证实验结果的安全、可靠、及时、有效；方法利用EXCEL中的数据库和函数功能及图表的运用来绘制实验室日常所需的室内质控图；结果随着每日的数据的填写，可以自动生成实用的质控图，依据图谱上曲线的波动状况可以很直观的看出变化趋势及正确的判断实验的有效性；结论利用Excel绘制室内质控图，简捷直观，避免了手工计算复杂、准确性差、工作重复及容易出错等缺点，并能第一时间发现失控并予以分析纠正。

关键词：EXCEL; 室内质控图; 分析纠正;对于检验工作中经常需要处理分析的实验数据的监控工作一般是利用室内质控图的制作来完成的。

这一工作如果后期人员进行手工制作，不仅工作量大而且过程比较烦琐，缺乏一定的准确性，误差也大。

有些检测仪器会自带的软件, 但直观性差，警告线和失控线没绘出, 且有些软件开发不成熟，因此采用Excel绘制室内质控图的方法可弥补上述不足，方便实验室的监控工作。

1 、绘制即刻法室内质控图1.1、表格的建立建21行x15列的表格，分别在第一行内A-P内依次键入"次数";、"测定日期";、"板号";、"质控血清值";、"Cut-off值";、"S/CO";、"x";、"SD";、"最大值";、"最小值";、"SI上限值";、"SI下限值";、"上限结果";、"下限结果";、"操作者";1.2、函数与公式的编辑1.2.1、指标的编辑依上图位置，于S/CO (F2）位编辑D2/E2；平均值（G4）位编辑AVERAGE（$F$2:F4）；SD (H4）位编辑STDEV（$F$2:F4）；最大值（I4）位编辑MAX（$F$2:F4）；最小值（J4）位编辑MIN（$F$2:F4) ;SI上限值（K4）位编辑(I4-G4) /H4;SI下限值（L4）位编辑（G4-J4/H4）；应用相对引用功能，分别下拉至20次（其中2和4为行数，下见同）。

用Excel制作实验室质量控制图的方法
陈玉红
【期刊名称】《广东医学院学报》
【年(卷),期】2001(019)002
【摘要】@@以往实验室的质控图，往往是手工制作，工作量大，尤其是当质控
项目较多时，显得比较烦琐。

而Excel具有强大的图表功能，可自定义选项多，图形制作很灵活，利用Visual basic（VBA）的宏记录功能，便可使一般不懂或者不很懂编程的实验室人员都能用电脑自动生成质控图，现将其使用情况介绍如下：rn rnrn1 模板制作的方法rnrn1.1 基准数据录入rn 录入20次基准质控结果值［1］。

rn1.2 计算质控线指标rn L-J质控图（图1）和Monica质控图（图3）计算均数、标准差，再计算出上下警告线和上下控制线的坐标值，并用公式生成均数、上警告线、下警告线、上控制线、下控制线列等；累加质控图（图2）为差值及差数累加值等。

【总页数】1页(P156)
【作者】陈玉红
【作者单位】广东省农垦中心医院检验科,
【正文语种】中文
【中图分类】TP31
【相关文献】
1.应用Excel绘制实验室质量控制图 [J], 刘娜娜;陈惠娟;潘庆华;吴秀玲
2.利用EXCEL制作质量控制图 [J], 董瑞
3.利用 EXCEL 制作“Levey-Jennings”质量控制图 [J], 李胜东;胡伯胜;胡海平
4.用Excel绘制两种实验室常用室内质量控制图方法 [J], 罗伟;罗智敏;刘建兵;代凌风;李小萍
5.巧用Excel制作酸雨PH值质量控制图 [J], 黄春莎;朱小燕
因版权原因，仅展示原文概要，查看原文内容请购买。
