保险丝组成有哪几部分

温度保险丝构造及原理温度保险丝的构造通常由保险丝管、热敏材料和两个导电端子组成。

保险丝管一般采用金属材料制成，具有较高的电导性和导热性，以确保在过载时能够快速升温。

热敏材料是保险丝的核心部分，它能够根据温度的升高或降低而改变电阻值。

通常采用的热敏材料有聚氨酯、聚酯等。

导电端子是保险丝的两个电极，用于与电路连接。

保险丝的工作原理基于热敏材料的温度特性。

当电路过载时，由于电流过大，保险丝的瞬间功率损耗会产生大量的热量，导致热敏材料的温度升高。

当温度超过热敏材料的工作温度时，热敏材料的电阻值会迅速增加，从而限制电流通过，达到断路的目的。

一旦保险丝断路，电路中的电流将停止流动，从而保护了电路和设备。

此时，保险丝需要冷却一段时间，使温度降低到热敏材料的恢复温度以下，使其电阻值降低，电流可以再次通过，实现对电路的恢复。

温度保险丝的额定电流和额定工作温度是确定其性能的重要参数。

额定电流是指保险丝能够连续工作的最大电流值，超过这个电流值时，保险丝会断开。

额定工作温度是指保险丝能够正常工作的温度范围，超过或低于这个温度范围，保险丝可能会出现误动作或失效的情况。

在实际应用中，温度保险丝通常与其他保护装置如熔断器、电磁继电器等组合使用，形成多重保护系统，以确保电路和设备的安全可靠。

此外，温度保险丝还可以根据不同的应用需求设计成各种形状和尺寸，以适应不同的电器产品和电路设计。

综上所述，温度保险丝是一种通过热敏材料的电阻值变化来控制电流断路和恢复的安全装置。

其构造简单，原理清晰，通过限制过载电流，可有效防止电路过热和起火的危险，保护电气设备和电路的安全运行。

保险丝的材料
保险丝是一种电气保护元件，主要用于保护电路免受过电流或短路等故障造成的损坏。

保险丝一般由两个主要部分组成，即保险丝材料和保险丝外壳。

保险丝的材料在电流过大时会熔断，从而切断电路，起到保护电路的作用。

常见的保险丝材料有石墨、铜、铝等。

石墨保险丝是一种较早使用的保险丝材料，具有高导电性和较低的熔点。

当电流超过石墨保险丝的额定电流时，由于石墨的高导电性，电流会在石墨中快速流动，产生较大的热量，使石墨瞬间熔断，切断电路。

铜保险丝是目前较为常见的保险丝材料之一。

铜具有较高的导电性和较低的熔点，能够在电流过大时熔断，保护电路。

与石墨相比，铜保险丝的导电性更好，可以承受更高的电流。

铝保险丝也是常见的保险丝材料之一。

铝具有较高的导电性和较低的熔点，具有类似于铜的熔断特性。

与铜相比，铝保险丝的熔断温度较低，能够更快地切断电路。

除了石墨、铜和铝之外，还有一些其他材料也可用于制作保险丝，如铅合金、镍合金等。

这些材料具有不同的特性，可以根据具体的应用需求选择合适的材料。

保险丝材料的选择取决于电路的特性和额定电流。

较小的电路通常使用石墨或铜保险丝，而较大的电路则可能需要铝保险丝
或其他材料来承受更高的电流。

总之，保险丝的材料在电路过流时能够熔断，起到保护电路的作用。

常见的保险丝材料有石墨、铜、铝等，根据电路的特性和额定电流选择合适的材料。

温度保险丝结构原理
1.保险丝体：
保险丝体是温度保险丝的核心部件，其主要由两个金属电极和一个热敏材料组成。

金属电极通常是由铅和锡合金制成，而热敏材料则是一种具有特定响应温度的材料，常用的热敏材料有铟锡合金、锑锡合金等。

2.保险丝座：
保险丝座是安装保险丝的支架，通常由绝缘材料制成，以避免电流外泄和发生短路。

保险丝座的设计必须能够使保险丝能够稳固地安装在电路中，以保证正常的电流流动和保护功能。

3.引线：
引线是将保险丝与电路连接起来的零部件。

引线通常由铜制成，具有良好的电导性能和机械强度，能够承受电流的传导和电路的连接。

1.正常工作状态：
当电子设备或电路处于正常工作状态时，温度保险丝处于闭合状态，金属电极之间形成一条通路，电流可以自由地通过保险丝。

2.过负荷或过温状态：
当电子设备或电路负载过重或温度升高到一定程度时，热敏材料会被激活并发生形变。

这使得金属电极之间的距离变大，使电流无法流过保险丝，从而断开电路。

3.保护作用：
通过断开电路，温度保险丝起到了保护电子设备和电路的作用。

断开电路可以防止电子设备过热或短路，避免电流过大而导致器件损坏，保护设备和人身安全。

总结起来，温度保险丝通过利用热敏材料的特性，在电路过负荷或温度升高的情况下断开电路，起到了保护电子设备和电路的作用。

它是一种可靠而重要的电子元件，广泛应用于家用电器、汽车电子、电源电子等领域。

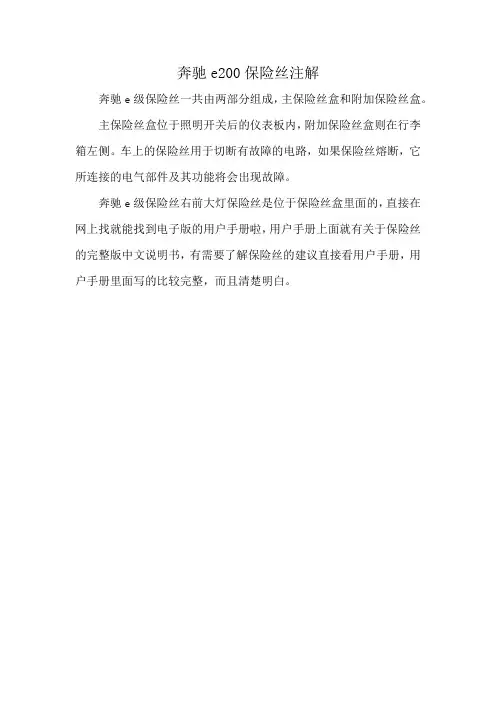

奔驰e200保险丝注解
奔驰e级保险丝一共由两部分组成，主保险丝盒和附加保险丝盒。

主保险丝盒位于照明开关后的仪表板内，附加保险丝盒则在行李箱左侧。

车上的保险丝用于切断有故障的电路，如果保险丝熔断，它所连接的电气部件及其功能将会出现故障。

奔驰e级保险丝右前大灯保险丝是位于保险丝盒里面的，直接在网上找就能找到电子版的用户手册啦，用户手册上面就有关于保险丝的完整版中文说明书，有需要了解保险丝的建议直接看用户手册，用户手册里面写的比较完整，而且清楚明白。

熔断器的结构和工作原理
熔断器是一种过电流保护器，广泛应用于低压配电系统和控制系统以及用电设备中。

它主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。

熔体由低熔点的金属材料（铅、锡、锌、银、铜及合金）制成丝状或片状，俗称保险丝。

工作中，熔体串接于被保护电路，既是感测元件，又是执行元件；当电路发生短路或严重过载故障时，通过熔体的电流势必超过一定的额定值，使熔体发热，当达到熔点温度时，熔体某处自行熔断，从而分断故障电路，起到保护作用。

外壳一般由陶瓷、硬质纤维制成管状，主要用于安装熔体并作为熔体的外壳，在熔体熔断时兼有灭弧的作用。

支座则用于固定熔断器。

熔断器的工作原理是利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。

熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

保险丝结构、原理及使用方法保险丝是惯常的口语叫法，官方名称是“熔断器”，而它们的用途与家里保险丝的作用大同小异，当电路中用电器负载过大或电路中有短路的情况导致电路中电流异常并超过其额定电流时熔断，起到保护（线路）及用电设备的作用，是保护构成汽车电路的导线、用电设备、装置等免遭火灾等事故损害的重要部件。

一、车用保险丝种类（1）按形状分：插片式保险丝、方型保险丝、玻璃管式保险丝、裸片保险丝、插栓式保险丝。

车用保险丝种类其中，插栓式保险丝可分为：小号(M5orM6)叉栓式保险丝、大号(M8)叉栓式保险丝。

玻璃管保险丝可分为：6.35×30mm玻璃管保险丝、6.35×31.75mm玻璃管保险丝、10×38mm玻璃管保险丝。

（2）按额定电压分：高压保险丝、低压保险丝。

高压保险丝：工作电压在DC32V～DC450V之间的保险，标准的保险丝额定电压值分为：32V、125V、250V和600V（3）按熔断速度分：快熔保险丝、慢熔保险丝。

1）快熔保险丝的主要部件是细锡线，用在阻性电路中，保护一些对电流变化特别敏感的元器件；2）慢熔断型保险丝又被称为耐浪涌保险丝或延时保险丝，与快熔保险丝的最主要区别在于它对瞬间脉冲电流的承受能力不同，其熔体主要部件是锡—铜合金片，主要应用于感性或容性电路中。

在感性或容性电路中电路，当在刚刚接通电源时都会产生一个瞬间浪涌电流且往往比正常稳态电流要大好多倍，甚至几十倍，如果在该电路中使用的保险丝的耐浪涌能力不够强的话，保险丝就会被大能量的浪涌或脉冲电流所冲断而无法正常工作。

即使浪涌电流的持续时间很短，所释放出来的能量不足以冲断保险丝时，保险丝也会受到一定程度的损失，经过一定次数的浪涌冲击后而被冲断。

因此，我们选择保险丝时需要根据被保护的电路选择合适的保险丝类别。

一般来说，在雨刮、鼓风电机、电动车窗等电路中使用慢熔断特性的保险丝，在大灯电路、后玻璃除霜等电路中使用具有快熔断特性的插片式保险丝。

奇瑞凯翼x3保险丝对照表奇瑞凯翼x3是奇瑞汽车旗下的一款小型SUV车型，备受消费者的喜爱。

作为一款车型，它的电气系统是非常重要的组成部分，而保险丝则是电气系统中的重要保护装置。

在奇瑞凯翼x3中，不同的电器设备会使用不同规格的保险丝，保证电气系统的安全稳定运行。

下面我们将为大家介绍奇瑞凯翼x3的保险丝对照表，帮助车主更好地了解和维护自己的爱车。

1. 主保险丝盒在奇瑞凯翼x3中，主保险丝盒位于发动机舱内。

它包含了几个重要的保险丝，用于保护电气系统的主要设备。

以下是主保险丝盒中的保险丝对照表：- 15A：燃油泵保险丝- 20A：ABS控制模块保险丝- 20A：发动机控制模块保险丝- 20A：动力转向模块保险丝- 20A：空调压缩机保险丝2. 副保险丝盒奇瑞凯翼x3的副保险丝盒位于驾驶员座位下方的仪表板上。

它包含了一些次要的电器设备的保险丝。

以下是副保险丝盒中的保险丝对照表：- 7.5A：前雾灯保险丝- 15A：后雾灯保险丝- 10A：倒车雷达保险丝- 20A：电动天窗保险丝- 10A：空调控制模块保险丝3. 内部保险丝盒奇瑞凯翼x3的内部保险丝盒位于驾驶员座位下方的仪表板上。

它包含了一些内部设备的保险丝。

以下是内部保险丝盒中的保险丝对照表：- 20A：车内灯保险丝- 10A：音响保险丝- 7.5A：空调保险丝- 10A：电动窗户保险丝- 15A：雨刷保险丝通过以上保险丝对照表，车主可以根据需要查找相应的保险丝，进行更换或检查。

在更换保险丝时，需要注意选择与原保险丝相同规格的新保险丝，以确保电气系统的正常运行和安全性。

为了保证行车安全，建议车主定期检查保险丝的状态，如果发现保险丝烧断或损坏，应及时更换。

同时，还要注意避免在使用过程中超负荷使用电器设备，以免造成保险丝烧断，甚至引发电气系统故障。

保险丝对照表对于奇瑞凯翼x3的车主来说是一份非常重要的参考资料。

通过了解和掌握保险丝的规格和位置，车主可以更好地维护自己的爱车，保证电气系统的正常运行和安全性。

保险丝基本知识材料介绍资料保险丝是一种电流保护装置，用于在电路过载或短路情况下切断电流，以防止电路损坏或火灾等危险。

在这篇文章中，我将介绍保险丝的基本知识，包括其结构、原理和应用等方面。

保险丝通常由导电材料制成，如铜、银、铝等。

它由一个细且脆弱的电流传导线组成，封装在一个绝缘材料的管状外壳中。

保险丝的尺寸和额定电流是根据具体的应用需求来确定的，常见的标准尺寸有5×20mm和6×30mm等。

保险丝的工作原理是基于导线的电阻和热膨胀特性。

当电流通过保险丝时，导线会受到电阻加热，当电流超过保险丝的额定电流时，导线的温度会上升到能够融化保险丝的温度。

一旦导线融化，电流将被切断，以保护电路的安全。

保险丝通常根据额定电流和额定电压来分类。

额定电流是指保险丝可以安全承载的最大电流值，通常用安培(A)来表示。

额定电压是指保险丝可以安全承受的最大电压值，通常用伏特(V)来表示。

选择正确的保险丝要根据电路的额定电流和额定电压来确定，以确保其正常工作。

除了基本的过载保护功能，保险丝还可以根据具体应用的需求具备不同的特性，如快速断路、延时断路、自恢复等。

快速断路保险丝具有快速切断电流的能力，可以有效地保护电子设备免受电路过载的伤害。

延时断路保险丝具有一定的时间延迟，可以在一定时间内容忍过载电流，以适应一些特殊应用场景。

自恢复保险丝可以在过载电流消失后自动恢复正常工作，无需手动更换。

保险丝广泛应用于各个领域，包括家庭电路、汽车电路、电子设备等。

在家庭电路中，保险丝常用于电路断路器中，以保护电路和家庭电器免受过载和短路的危害。

在汽车电路中，保险丝用于自动保险丝盒中，以保护汽车电路免受电路故障和损坏的危险。

在电子设备中，保险丝通常用于保护电子元件和电路板不受过载电流的损害。

总结起来，保险丝是一种常见且重要的电流保护装置，用于切断电路中的过载和短路电流，以防止电路损坏和危险情况的发生。

选择适当的保险丝要根据电路的额定电流和额定电压来确定，并根据具体的应用需求选择合适的特性。

保险丝相关知识介绍一般保险丝由三个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致;二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻;三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用，它必须有良好的机械强度、绝缘性、耐热性和阻燃性，在使用中不应产生断裂、变形、燃烧及短路等现象灭弧装置电力电路及大功率设备所使用的保险丝，不仅有一般保险丝的三个部分，而且还有灭弧装置，因为这类保险丝所保护的电路不仅工作电流较大，而且当熔体发生熔断时其两端的电压也很高，往往会出现熔体已熔化(熔断)甚至已汽化，但是电流并没有切断，其原因就是在熔断的一瞬间在电压及电流的作用下，保险丝的两电极之间发生拉弧现象。

这个灭弧装置必须有很强的绝缘性与很好的导热性，且呈负电性。

石英砂就是常用的灭弧材料。

熔断指示装置另外，还有一些保险丝有熔断指示装置，它的作用就是当保险丝动作(熔断)后其本身发生一定的外观变化，易于被维修人员发现，例如：发光、变色、弹出固体指示器等。

分断能力当介于常规不熔断电流与相关标准规定的额定分断能力(的电流)之间的电流作用于保险丝时，保险丝应能满意地动作，而且不会危及周围环境。

保险丝被安置的电路的预期故障电流必须小于标准规定的额定分断能力电流，否则，当故障发生保险丝熔断时会出现持续飞弧、引燃、保险丝烧毁、连同接触件一起熔融、保险丝标记无法辨认等现象。

当然，劣质保险丝的分断能力达不到标准规定的要求，使用时同样会发生上述的危害分类按保护形式分，可分为：过电流保护与过热保护。

用于过电流保护的保险丝就是平常说的保险丝(也叫限流保险丝)。

用于过热保护的保险丝一般被称为"温度保险丝"。
