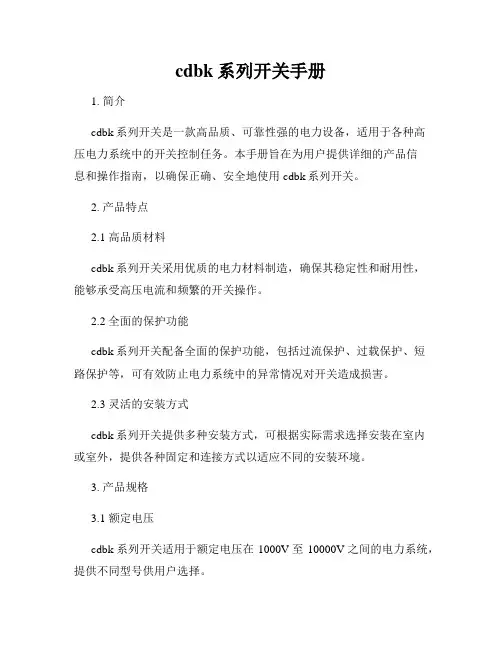

cdbk系列开关手册1. 简介cdbk系列开关是一款高品质、可靠性强的电力设备，适用于各种高压电力系统中的开关控制任务。
本手册旨在为用户提供详细的产品信息和操作指南，以确保正确、安全地使用cdbk系列开关。
2. 产品特点2.1 高品质材料cdbk系列开关采用优质的电力材料制造，确保其稳定性和耐用性，能够承受高压电流和频繁的开关操作。
2.2 全面的保护功能cdbk系列开关配备全面的保护功能，包括过流保护、过载保护、短路保护等，可有效防止电力系统中的异常情况对开关造成损害。
2.3 灵活的安装方式cdbk系列开关提供多种安装方式，可根据实际需求选择安装在室内或室外，提供各种固定和连接方式以适应不同的安装环境。
3. 产品规格3.1 额定电压cdbk系列开关适用于额定电压在1000V至10000V之间的电力系统，提供不同型号供用户选择。
3.2 额定电流cdbk系列开关具备不同额定电流的型号，可根据实际需求选择合适的产品。
3.3 操作台数cdbk系列开关提供单刀单闸、双刀双闸等不同操作方式的型号，以满足用户不同的操作要求。
4. 安装与调试4.1 安装要求在安装cdbk系列开关前，用户需确保设备的安装环境符合相关的安全要求，并按照产品手册中的指示进行正确的安装。
4.2 电气连接在进行电气连接时，用户应仔细阅读电气图纸和产品手册中的接线图，并根据要求进行正确的接线操作，确保电力系统的正常运行。
4.3 调试步骤调试cdbk系列开关时，用户需按照产品手册中的步骤进行，逐一检查各个部件的工作状态，确保开关能够正常运行。
5. 使用与维护5.1 正常使用用户在正常使用cdbk系列开关时，需按照产品手册中的操作步骤进行，避免操作错误导致设备损坏或人身伤害。
5.2 定期检查用户应定期对cdbk系列开关进行检查和维护，包括清洁开关表面、紧固螺丝、检查接线等，确保设备的正常运行。
5.3 注意事项在使用cdbk系列开关过程中，用户应注意相关的安全事项，包括避免误操作、防止电击等，确保人员和设备的安全。
高频电镀电源简介高频电镀电源是一种采用高频变压技术的电源设备，通常用于电镀行业。
它的特点是输出电压稳定，易于调节，电源效率高，且输出波形纹波小。
在电镀行业中，使用高频电镀电源可以提高电镀质量、提高生产效率和节约电能等方面都有广泛应用。
工作原理高频电镀电源的内部结构可以分为两个部分：高压输入电路和高频变压电路。
高压输入电路主要是将低压电能转换为高压电能，以提供高频变压电路所需的电压；而高频变压电路则使用电子元件制造出高频交流电压，通过光触媒在负极的作用下，促使金属离子还原，完成电镀的过程。
在高频电镀电源中，高频变压器的使用非常关键，它决定了电源的效率和性能。
在高频变压器中，使用了高磁导材料和多层绕组，以实现高能效、小尺寸等优势。
应用范围高频电镀电源在电镀行业中有广泛的应用，可以满足不同规格、不同要求的金属电镀工艺，广泛应用于：1.电子元器件的制造；2.汽车零部件制作；3.油墨和涂料辅助制造；4.金属饰品制造。
除此之外，高频电镀电源还可以广泛应用于其他行业，例如电力行业、石油化工、电力电子等领域，可以满足这些领域对电源效率和能量要求越来越高的需求。
优点和缺点优点1.稳定的输出电压。
高频电镀电源使用高频变压器制造稳定的交流电，可以使输出电压稳定且易于控制；2.高效率和高品质。
高频电镀电源拥有高能效和优异的品质，可以提高电镀的效率和质量；3.抗干扰能力强。
高频电镀电源可以抵御外部噪声和干扰，克服了传统电镀电源中可能出现的干扰问题。
缺点1.设备成本高。
高频电镀电源的设计、制造及组装过程相对复杂，因此设备成本相比传统电镀电源要高；2.维护难度大。
高频电镀电源使用一些较为特殊的元件，如果需要进行维护或更换，操作人员要求颇高。
总结高频电镀电源拥有高效率、高品质、稳定的输出电压、抗干扰等优点，可以满足不同行业对电镀效果的要求。
虽然其设备成本较高，难以维护的缺点也需要获得重视，但是随着科学技术的不断发展，也推动着高频电镀电源的应用和创新。

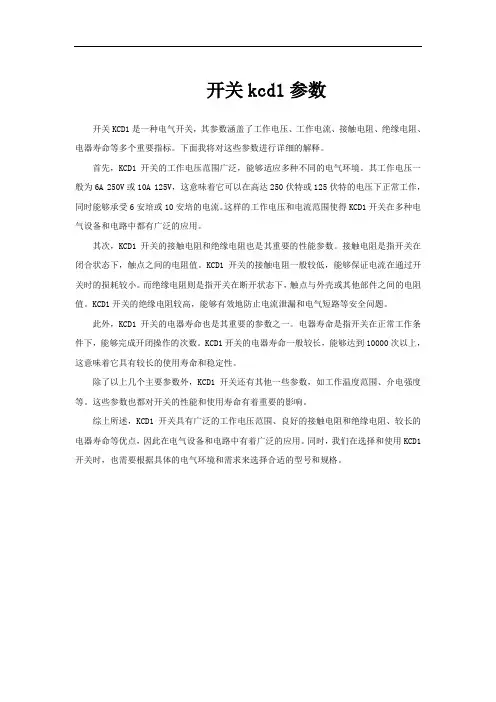

开关kcd1参数
开关KCD1是一种电气开关，其参数涵盖了工作电压、工作电流、接触电阻、绝缘电阻、电器寿命等多个重要指标。
下面我将对这些参数进行详细的解释。
首先，KCD1开关的工作电压范围广泛，能够适应多种不同的电气环境。
其工作电压一般为6A 250V或10A 125V，这意味着它可以在高达250伏特或125伏特的电压下正常工作，同时能够承受6安培或10安培的电流。
这样的工作电压和电流范围使得KCD1开关在多种电气设备和电路中都有广泛的应用。
其次，KCD1开关的接触电阻和绝缘电阻也是其重要的性能参数。
接触电阻是指开关在闭合状态下，触点之间的电阻值。
KCD1开关的接触电阻一般较低，能够保证电流在通过开关时的损耗较小。
而绝缘电阻则是指开关在断开状态下，触点与外壳或其他部件之间的电阻值。
KCD1开关的绝缘电阻较高，能够有效地防止电流泄漏和电气短路等安全问题。
此外，KCD1开关的电器寿命也是其重要的参数之一。
电器寿命是指开关在正常工作条件下，能够完成开闭操作的次数。
KCD1开关的电器寿命一般较长，能够达到10000次以上，这意味着它具有较长的使用寿命和稳定性。
除了以上几个主要参数外，KCD1开关还有其他一些参数，如工作温度范围、介电强度等。
这些参数也都对开关的性能和使用寿命有着重要的影响。
综上所述，KCD1开关具有广泛的工作电压范围、良好的接触电阻和绝缘电阻、较长的电器寿命等优点，因此在电气设备和电路中有着广泛的应用。
同时，我们在选择和使用KCD1开关时，也需要根据具体的电气环境和需求来选择合适的型号和规格。
高频电镀电源工作原理
高频电镀电源的工作原理是利用整流桥来将工频交流电变换为直流电。
当开关接通时，整流桥内的全控型晶体管导通，此时变压器初级侧电压U 1为0,电感L 2与电容C 2串联，在初级侧形成一个电容C 2-L 1的等效电路。
在变压器次级侧，电压U 2经整流桥变换为直流电，使全桥逆变电路工作。
在该电路中，当开关闭合时，电感L 2与电容C 2串联并在初级侧形成一个电感L 2-C 1的等效电路；当开关断开时，电感L 2与电容C 2并联。
此时变压器初级侧形成一个电流I1=0的电路。
电源输出电压U 2是通过整流桥的全控型晶体管来控制的，整流桥两端电压U 1是通过二极管整流获得的。
当开关接通时，整流桥内全控型晶体管导通，电流I1由整流桥内的全控型晶体管控制并产生一个高电势，该高电势经变压器初级侧串联后与电感L 2-C 1串联后形成一个电流I2=0的电路。
在这一电路中，次级侧电压U 2经过整流桥变换为直流电后经电容C 2-L 1滤波并回原电路。
—— 1 —1 —。

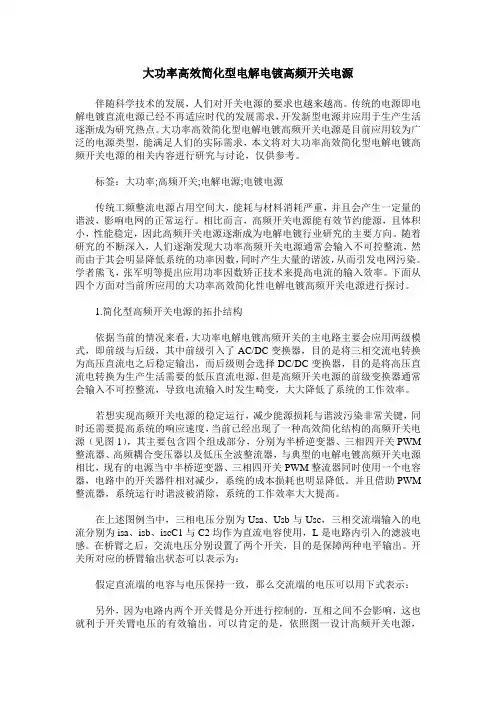

大功率高效简化型电解电镀高频开关电源伴随科学技术的发展，人们对开关电源的要求也越来越高。
传统的电源即电解电镀直流电源已经不再适应时代的发展需求，开发新型电源并应用于生产生活逐渐成为研究热点。
大功率高效简化型电解电镀高频开关电源是目前应用较为广泛的电源类型，能满足人们的实际需求，本文将对大功率高效简化型电解电镀高频开关电源的相关内容进行研究与讨论，仅供参考。
标签：大功率;高频开关;电解电源;电镀电源传统工频整流电源占用空间大，能耗与材料消耗严重，并且会产生一定量的谐波，影响电网的正常运行。
相比而言，高频开关电源能有效节约能源，且体积小，性能稳定，因此高频开关电源逐渐成为电解电镀行业研究的主要方向。
随着研究的不断深入，人们逐渐发现大功率高频开关电源通常会输入不可控整流，然而由于其会明显降低系统的功率因数，同时产生大量的谐波，从而引发电网污染。
学者熊飞，张军明等提出应用功率因数矫正技术来提高电流的输入效率。
下面从四个方面对当前所应用的大功率高效简化性电解电镀高频开关电源进行探讨。
1.简化型高频开关电源的拓扑结构依据当前的情况来看，大功率电解电镀高频开关的主电路主要会应用两级模式，即前级与后级，其中前级引入了AC/DC变换器，目的是将三相交流电转换为高压直流电之后稳定输出，而后级则会选择DC/DC变换器，目的是将高压直流电转换为生产生活需要的低压直流电源，但是高频开关电源的前级变换器通常会输入不可控整流，导致电流输入时发生畸变，大大降低了系统的工作效率。
若想实现高频开关电源的稳定运行，减少能源损耗与谐波污染非常关键，同时还需要提高系统的响应速度，当前已经出现了一种高效简化结构的高频开关电源（见图1），其主要包含四个组成部分，分别为半桥逆变器、三相四开关PWM 整流器、高频耦合变压器以及低压全波整流器，与典型的电解电镀高频开关电源相比，现有的电源当中半桥逆变器、三相四开关PWM整流器同时使用一个电容器，电路中的开关器件相对减少，系统的成本损耗也明显降低。
电镀电源工作原理
电镀电源工作原理
电镀电源是一种被广泛应用于表面处理领域的工业电源。
它通过调节电流强度，将蒸发的镀料和金属表面形成紧密的合金，使得表面处理能够达到高附着力的结果。
电镀电源的工作原理
电镀电源的工作原理一般是通过将功率电路串联成一个电路，以变压器形式变化电压，再经过调节电压和电流器，经过控温器，最后将电脉冲的形式输出到金属缝口进行表面处理。
电镀电源的工作原理，主要有以下几个步骤：
1、由变压器先将输入电源的交流电转成额定电压的直流电；
2、通过回路中的可调电压器和电流器，调节电压和电流输出；
3、通过控温器进行过热保护，以防止过热；
4、通过变压器将调节过的直流，转成脉冲电流；
5、最后将脉冲电流，输出到金属缝口，进行表面处理；
在电镀电源的工作过程中，常见的有半波整流、全波整流和交流整流三种，而且可以根据不同的需求，使用不同的输入电压进行电流调节。
电镀电源的使用方法
根据实际需要，电镀电源可以用于各种表面处理，如表面处理电镀处理金属缝口，焊接，钻孔，切割，喷涂等。
1、首先要将电镀电源与金属表面相连接；
2、根据实际情况，调节电流的大小；
3、关注热效应，不要让电流流量过大，影响表面处理的效果；
4、用专用的配件和镀料，保证表面处理的附着力；
5、加以保养维护，以确保电镀电源的正常工作。
电镀是一种重要的表面处理技术，其使用的电镀电源是重要的设备，其工作原理和使用方法需要有所了解，以便更好地操作与使用。
K G DF晶闸管电镀电源使用说明书1．概述1．1 用途及性能特点：KGDF-1000/12晶闸管整流设备主要用作电镀电源，阳极氧化电源，也可作为电解工艺要求的低电压、大电流电源。
本产品的主要性能特点：（1）控制电路实现了集成化，采用计算机优化设计的大板结构可靠性高；（2）产品可按用户工艺要求设定正反电镀的时间，不仅自动化程度高，且可实现故障自诊断。
（3）设备能满足用户对稳流或稳压的要求；主柜设有电压、电流的显示仪表和主令控制单元、调节单元。
（4）采用干式整流变压器且置于柜内，电源设备结构紧凑，效率高。
1．2 产品型号编制及含义2. 技术规范2．1 正常使用条件2．1．1 输入三相交流电源的电压波形、电压波动范围、电压对称度和频率变化范围应符合国际GB3859-93中4.1.1条的规定。
2．1．2 海拔高度不超过1000M。
2．1．3 空气最大相对湿度不超过90%（在相对于空气20±5℃时）。
2．1．4 本装置为户内安装。
环境温度不高于+40℃，不低于+5℃，环境温度变化率不超过5℃/h。
2．1．5 运行地点无导电爆炸尘埃，没有腐蚀金属和破坏绝缘的气体或蒸汽。
2．1．6 无剧烈震动和冲击，垂直倾斜度不超过5%。
2．2 特殊使用条件如果使用条件不符合2.1条的规定，用户应在订货时提出，以便我公司采取相应措施，保证产品可靠运行。
2．3 主要技术参数本系列设备的主要技术指标和要求符合GB3859-93《半导体电力变流器》和JB/T1504-93《电镀用整流设备》及本产品技术条件的有关规定。
2．3．1 额定直流电流： Idn(A): 1000A2．3．2 额定直流电压： Udn(V): 12V2．3．3 调压范围：0～100%Udn2．3．4稳流精度：不低于±2%2．3．5 稳压精度：不低于±1%2．3．6 相控条件下（相对于纯电阻或反电势负载）负载能力：当输出直流电压在67%～100%额定电压范围内时，允许输出额定电流。

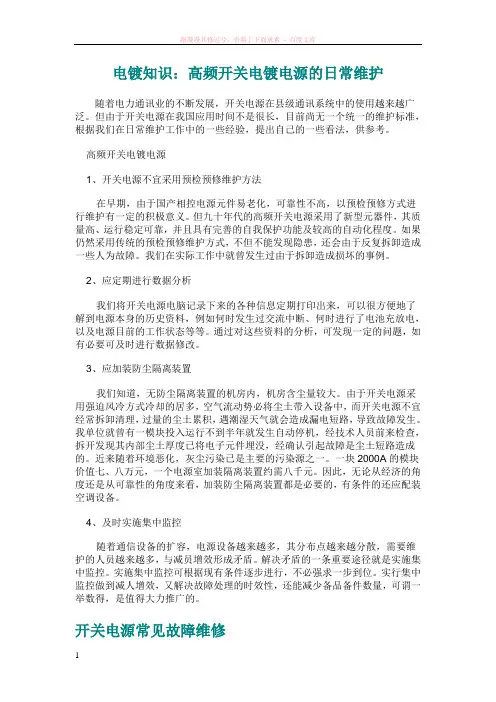

电镀知识：高频开关电镀电源的日常维护随着电力通讯业的不断发展，开关电源在县级通讯系统中的使用越来越广泛。
但由于开关电源在我国应用时间不是很长，目前尚无一个统一的维护标准，根据我们在日常维护工作中的一些经验，提出自己的一些看法，供参考。
高频开关电镀电源1、开关电源不宜采用预检预修维护方法在早期，由于国产相控电源元件易老化，可靠性不高，以预检预修方式进行维护有一定的积极意义。
但九十年代的高频开关电源采用了新型元器件，其质量高、运行稳定可靠，并且具有完善的自我保护功能及较高的自动化程度。
如果仍然采用传统的预检预修维护方式，不但不能发现隐患，还会由于反复拆卸造成一些人为故障。
我们在实际工作中就曾发生过由于拆卸造成损坏的事例。
2、应定期进行数据分析我们将开关电源电脑记录下来的各种信息定期打印出来，可以很方便地了解到电源本身的历史资料，例如何时发生过交流中断、何时进行了电池充放电，以及电源目前的工作状态等等。
通过对这些资料的分析，可发现一定的问题，如有必要可及时进行数据修改。
3、应加装防尘隔离装置我们知道，无防尘隔离装置的机房内，机房含尘量较大。
由于开关电源采用强迫风冷方式冷却的居多，空气流动势必将尘土带入设备中，而开关电源不宜经常拆卸清理，过量的尘土累积，遇潮湿天气就会造成漏电短路，导致故障发生。
我单位就曾有一模块投入运行不到半年就发生自动停机，经技术人员前来检查，拆开发现其内部尘土厚度已将电子元件埋没，经确认引起故障是尘土短路造成的。
近来随着环境恶化，灰尘污染已是主要的污染源之一。
一块2000A的模块价值七、八万元，一个电源室加装隔离装置约需八千元。
因此，无论从经济的角度还是从可靠性的角度来看，加装防尘隔离装置都是必要的，有条件的还应配装空调设备。
4、及时实施集中监控随着通信设备的扩容，电源设备越来越多，其分布点越来越分散，需要维护的人员越来越多，与减员增效形成矛盾。
解决矛盾的一条重要途径就是实施集中监控。
选型表认证产品型号输入电压(VDC)输出效率(%/Typ.)(最小Vin)/(最大Vin)@满载最大容性负载(µF)标称值(范围值)输出电压(VDC)最大输出电流(mA)UL/CE/CB （认证中）K7803M-1000R324(6-36) 3.3100090/80680K7805M-1000R324(8-36)5100093/8568012(8-27)-5-50085/81330K7809M-1000R324(13-36)9100094/89680K7812M-1000R324(16-36)12100095/9268012(8-20)-12-30088/87330K7815M-1000R324(20-36)15100096/9368012(8-18)-15-30087/88330注：当输入电压超过30VDC 时，输入端需外接22µF/50V 的电解电容，以防电压尖峰造成模块损坏。
输入特性项目工作条件Min.Typ.Max.单位空载输入电流正输出--0.31mA负输出--14反接输入禁止输入滤波器类型电容滤波输出特性项目工作条件Min.Typ.Max.单位输出电压精度满载，输入电压范围K7803M-1000R3--±2±4%其他型号--±1.5±3线性调节率满载，输入电压范围--±0.2±0.4负载调节率标称输入电压，10%-100%负载正输出--±0.4±0.6负输出--±0.4±0.8纹波&噪声*20MHz 带宽，标称输入电压，20%-100%负载--2575mVp-p 温度漂移系数100%负载----±0.03%/℃瞬态响应偏差标称输入电压，25%-50%-25%、50%-75%-50%负载阶跃变化--±60±200mV宽电压输入，非隔离稳压单路输出专利保护RoHS产品特点●效率高达96%●空载输入电流低至0.3mA●工作温度范围：-40℃to +85℃●支持负输出●短路保护●引脚与LM78xx 系列兼容●满足UL62368,EN62368,IEC62368认证（认证中）K78xxM-1000R3系列是高效率的开关稳压器，是LM78xx 系列三端线性稳压器的理想替代品。
KYD-Ⅳ高频开关刷镀电源深圳市源顺达电子机械有限公司SH E NZ H EN Y SD E LEC T R O N I C＆MECHANICAL CO.,TLD.2008年1月一. 简介KYD-Ⅳ型高频开关电镀电源,吸收日本,德国先进技术,采用国际标准的19KHZ高频脉冲信号源,分成独立两路直接驱动IGBT模块,实现谐振换流技术,该技术在国际、国内均属领先技术。
性价比远远优于同类产品，高频率、大功率、宽脉冲（大工作比）输出，控制主板具有软启动、停止、过流、过压、欠压、过热、缺相、短路等自动保护功能，可靠性极高。
该产品应用范围极其广泛，是一种新型刷镀电源，适合于五金刷镀；电解；氧化；抛光；电机轴承修补，镀层坚固，附着力强，对旧金属被镀件的修补、平整效果好。
操作非常方便，正、负换向开关设在前面板，上、下拨动开关，即快速实现换向。
二．工作原理（参见图一、二、三）1．驱动部分采用国际标准的19KHZ高频脉冲信号源，它的特点是精确稳定，易于实现电镀工艺要求的智能控制，将信号源用均流技术，分成独立两路，这两路信号具有很好的对称性和相关性，用它们支直接驱动IGBT模块非常安全、可靠。
2．功率变换部分功率变换部分由日本富士公司或三菱公司生产的IGBT两单元模块和高频（500KHZ）、大功率变压器组成，此变压器磁性材料是大功率特制磁环组，在四路独立驱动信号的驱动下，能通过强大的脉冲电流，损耗非常小，高效，线性好。
IGBT两单元模块组成全桥工作方式，进行功率交换，将大功率能量的高频脉冲，通过大功率变压器送去肖特基整流器整流。
3．整流及反馈部分高频整流元件采用进口尖特基整流元件，体积小、功率大、频率高、开关特性好、损耗非常小。
反馈元件选用专用分流器，精确、线性度好，保证了数字表的指示精确，有利新工艺的精确控制。
4．控板部分主控板具有开机自检功能，软启动；软停止功能，操作非常方便，正、负换向开关设在前面板，上、下拨动开关，即快速实现换向。
PZDW─B系列高频开关电源铅酸电池直流屏安装使用说明书重庆市金霍科技有限公司２００６年６月一、概述1.概述:我公司生产的PZDW系列高频开关电源式铅酸蓄电池直流屏，是专为发电厂、变电站、邮电通讯、工矿企业的配电、变电室的高压开关柜断路器直流操作机构设计的分合闸、控制回路继电保护、信号回路、事故照明及通讯机用直流电源装置。
可广泛应用于邮电、通讯、计算机中心、高层建筑、商场、医院、地铁、电气化铁道、冶金等需要不间断直流后备电源的场合。
本系列装置采用了新型组装式开关柜结构改制而成，具有通透的玻璃防尘门。
选取了目前国内外的先进的元件、单元、组件和优秀的铅酸蓄电池，采用多年的直屏设计、制造经验并接合我公司新型的电路结构。
具有结构牢固、外型美观大方、操作方便、噪音和能耗低、免维护等特点，符合国家有关制造规范。
2.本系列装置之型号及命名方法：P Z D W-□□-□/□┃ ┃ ┃ ┃ ┃ ┃ ┎ P PK屏┃ ┃ ┃ ┃ ┃ ┖------┨ J JK屏┃ ┃ ┃ ┃ ┃ ┖ G GGD屏┃ ┃ ┃ ┃ ┃ ┎110┃ ┃ ┃ ┃ ┖-------------┨220 输出电压┃ ┃ ┃ ┃ ┖48┃ ┃ ┃ ┃ ┎A基本型┃ ┃ ┃ ┖-------------------┨B逆变型┃ ┃ ┃ ┖C增强型┃ ┃ ┃ ┎36 36Ah┃ ┃ ┃ ┃65 65Ah┃ ┃ ┖-------------------------┨80 80Ah 容量┃ ┃ ┃100 100Ah┃ ┃ ┖200 200Ah┃ ┖------------------------------ 高频开关电源式 ┖------------------------------------┨直流屏3.经常负荷 10A 10A 10A 12A 20A事故负荷 8A 8A 8A 12A 12A合闸电流 ≥120A ≥120A ≥120A ≥120A ≥120A电池电压 12V 12V 12V 12V12V或2V电池只数 18/9/18 18/9/18 18/9/18 18/9/18 18或108屏 面 数 2 2 2 2或3 34.安装尺寸：本系列装置的屏体尺寸为：华为屏：800×600×2260GGD屏：800×600×2260JK屏：800×600×2260如下图示：JK屏GGD屏华为屏二、性能介绍(一)使用贮存条件：1)用于室内；2)海拔高度：≤2000米；3)环境温度：-5～+40℃；4)空气湿度：≤90% (相对环境温度20±5℃时)；5)使用环境：应无易燃、易爆、导电气体和尘埃，无腐蚀金属和破坏绝缘的气体及严重的霉菌；6)无强列冲击和振动；7)安装基础：垂直倾斜度不应超过5°8)输入电源：AC380±10%，三相四线；9)若环境条件超出上述范围，请订货时提出；(二)性能指标：1)输入电源：AC380V，三相四线，±10%2)控制电源模块输出额定电压：DC220V±1%DC110V±1%DC48V±1%3)控制回路经常性负荷额定电流：≤10A4)充电电源模块输出最大电流：≤5A5)基本合闸回路数：4回路(特殊要求订货时说明)；6)基本控制电源回路数：6回路(特殊要求订货时说明)；7)逆变输出回路：2回路(特殊要求订货时说明)；总容量≤3KVA8)电池类型：密封铅酸免维护蓄电池；9)电池组容量：36Ah、65Ah、80Ah、100Ah、200Ah(注：200Ah以上属其他系列，祥细情况请查本院相关产品录目)10)标准装置的屏面数：a)80Ah及以下容量：2面GGD或JK、华为屏; (特殊规格请订货时指明)b)80Ah以上容量：3面GGD或JK、华为屏; (特殊规格请订货时指明)9）通讯接口：RS-232 距离不大于3M；RS-485 距离不大于3KM10）参数显示：LCD 中文点阵显示11）参数设置：a)上位机远程设置；b)本地薄膜键盘设置；12）电源结构：中置式，充电电源模块、控制电源模块独立式。
94Metallurgical smelting冶金冶炼霍尔槽试验、模拟生箔试验分析杂质离子对电解铜箔生产质量的影响郭立功，徐建平（江西省江铜耶兹铜箔有限公司，江西 南昌 330000）摘 要：本次研究工作开展过程中，首先进行了霍尔槽试验，同期开展了模拟生箔试验，通过两项试验项目的展开，分析并研究其对于电解铜箔生产质量高低所能够产生的影响。
期间，拟定了铜箔以及镀层对于整个试验结果统计的测定标准。
最后在结果讨论过程中，主要通过对试验所得出的四种杂质离子进行了分别分析，包括Ni 2+、Cr 3+、Zn 2+、Fe 3+，希望本次研究结果能够对电解铜箔的生产质量提升起到促进作用。
关键词：霍尔槽试验；模拟生箔试验；杂质离子；电解铜箔；生产质量中图分类号：TG178 文献标识码：A 文章编号：11-5004（2020）14-0094-2收稿日期：2020-07作者简介：郭立功，男，生于1983年，汉族，湖南桂东县人，大专，工程师，研究方向：电解铜箔制造。
在互联网时代中，各类移动通讯工具应用盛行，大部分移动通讯设备在电池制造材料的选取上，主要会以锂离子电池为主，而电解铜箔作为锂离子电池的重要生产材料，如何提升生产效率，优化经济效益就成为行业内重点关注问题。
同时，电解铜箔也是覆铜板和印制电路板制造中不可缺少的材料，做好电解铜箔生产期间的杂质离子分离工作就十分关键。
鉴于此，针对霍尔槽试验、模拟生箔试验分析杂质离子对电解铜箔生产质量的影响这一课题进行深入分析十分有必要。
1 试验分析1.1 霍尔槽试验表1 霍尔槽试验试剂表阴极黄铜片（10*6.5）cm 阳极磷铜板磷（0.035～0.070）%霍尔槽电解液250mL 整流器--10V/12A DDZ-Ⅱ电解液组成剂Cu 2+85g/L H 2SO 4110g/L 走位剂、晶粒细化剂2mL/L表1中电解液组成剂中的走位剂和晶粒细化剂两种实验试剂的比例配置并未规定标准，为自由配置。
正负脉冲对电镀层的影响关键词: 双脉冲电镀电源电镀新工艺表面处理深圳市源顺达电子机械有限公司高级工程师陈永林一.前言在科技和工艺不断发展的今天,正负脉冲电镀电源的应用领域在不断扩大.脉冲电镀与传统的直流电镀比较,可提高镀层的质量;缩短30%的工时,节约20%的原料,尤其对复杂镀件,深孔,微小孔,精密微波电路板,多层板的电镀有非常理想的效果,越来越受到业界的青睐.本文就KYD-Ⅲ型高频开关正负脉冲电镀电源为例,对其功能及新应用进行阐述,并和传统的直流电镀做个比较.二.原理典型的脉冲电源提供的是方波脉冲电流,脉冲电镀其实就是一种通断的直流电镀,而正负脉冲是正脉冲后紧接着反向脉冲,按设置好的周期交替输出. KYD-Ⅲ型高频开关正负脉冲电镀电源主要参数有三个(见图1)图一正负脉冲波形1.Jm------------平均电流密度2.f---------------脉冲频率3.γ-------------脉冲方波占空比与直流电镀比较多了频率f和脉冲方波的占空比γ,当然还有正负脉冲的工作时间T F、T R等它们之间的转换关系为:f=1/(Ton+Toff)γ=Ton/(Ton+Toff)Jp=Jm/γTon--------------正脉冲宽度Toff--------------关断时间电源可输出正负脉冲波(方波),频率可调,占空比可调,即脉冲的宽窄可调,正负脉冲的工作时间可调.三.影响1.镀层的形成在电场的作用下,电解液中的金属离子或其络离子在阴极(被镀工件)还原沉淀出金属镀层,这个过程叫电结晶.行成金属晶体分两个步骤进行:结晶核的形成和成长.晶核的形成速度和成长速度决定所得结晶的粗细.晶核的生成速度愈大于晶核的成长速度镀层结晶愈细致、紧密.提高电结晶时的阴极极化作用可以加速晶核的生成速度,从而获得结晶细致的镀层,阴极极化作用一般随阴极电流密度增大而增大.法拉第定律告诉我们,电流通过电解质溶液时,在阴极上析出的量与通过的电量成正比,如不考虑电流效率,金属在阴极表面上的沉积取决于电流在阴极表面的分布,电流密度越大,镀层就越厚.在脉冲电镀中,金属的电结晶过程与直流电镀时的规律是一样的,只不过脉冲电镀时的脉冲电流密度要比相同条件下直流电镀时的电流密度高得多.这就导致了脉冲电镀条件下的阴极的高过电位,其结果晶核形成的几率大大提高,使得沉积的晶粒细化,从而获得细致光滑镀层的本质原因.同时由于提高了阴极的电流密度,因而可提高电镀速度,节省工时由公式Jm=Jpγ其中: γ=Ton/(Ton+Toff) 占空比设置值为:1%-99%Jm------------------------------平均电流密度Jp-------------------------------脉冲电流密度Jp=Jm(Ton+Toff)/Ton 由于: (Ton+Toff)/Ton≥1,所以: Jp≥Jm一般设置γ=10%---70%, .若γ=30%,平均电流密度为100A/cm2时,其脉冲电流密度Jp=100×100/30=333.3A/ cm2 ,可见脉冲电流密度要比平均电流密度大三倍多.脉冲电镀所依据的电化学原理主要是利用电流脉冲的张弛增加阴极的活化极化和降低阴极的浓差极化,从而改善镀层的物理化学性能.在脉冲电镀过程中,当正脉冲电流导通时,接近阴极的金属离子充分地被沉积;当电流关断时,阴极周围的放电离子有恢复到初始浓度.当负脉冲导通时,出现可逆的电解过程,把一些浮于表面的、附着力不够强的离子溶解到溶液中,可避免出现树支或粉末状的镀层.这样可以把镀层镀得更加坚固平滑.2.脉冲电镀中双电层的充放电影响电极和溶液界面之间等效一个很高的电容,当脉冲电流通过时会产生充电放电过程, 脉冲波受到电容效应的影响而产生变形(见图二)图二.脉冲波形通过界面产生变形由于电容效应的存在,使得脉冲电镀中瞬时,峰值电位高的有利作用不能充分发挥,因此在调节频率和占空比时要注意避免脉冲导通时间和关断时间比充放电时间短.否则施加的脉冲电流变成了带纹波的直流电流,失去了脉冲电镀的优势(见图二c) 在脉冲电镀中,tc=17/Jp;td=120/Jp式中tc 指充电时间,td 指放电时间为μs 级(微秒),而Jp 为A/cm 2. 3.脉冲电镀中的扩散传质影响根据N.IBL 的双扩散层模型理论,脉冲电镀时在阴极附近的浓度随脉冲频率而波动,在脉冲时浓度降低,而在关断期间浓度回升.在溶液中产生浓度梯度的扩散层,包括外扩散层和脉动扩散层.根据Fick 定律,阴极反映物的扩散流量N(单位时间通过单位横切面积扩散的摩尔数)与浓度成正比.在一个脉冲时脉动扩散层的浓度分布近似一条直线.则,脉动扩散层的扩散流量Np可以表示如下Np=D(Ce’-Ce)/δp换算为脉冲电流密度可以写成Jp=nFNp=nFD(Ce’-Ce)/ δp式中n------------每个金属离子移动的电子数;F-----------法拉第常数(cmol)D-----------扩散系数(cm2/s)设电流效率为100%这就表明脉冲电流密度Jp与脉冲时浓度分布的斜率成正比在关断时间内界面浓度梯度必须为零(见图三)图三.脉充关断时两个扩散层的浓度分布可见在外扩散层中浓度分布线的斜率比起脉冲扩散层的斜率要小得多,尽管脉冲电流密度很大,但其平均电流密度却不能超过在同等条件下直流电镀时的极限电流密度.4.电流分布的影响图四.过电位η对电流密度J 的关系 为了更直观反映曲线斜率的变化引起电流分布的变化 引入常量式子: Wa=K(d η/dJ)/L式中:K 为电解液的电导率;L 是体系的特征长度;Wa 常数越大电流分布越均匀.a. 一次电流分布不考虑电极化影响单纯考虑几何因素,这时Wa=0,对脉冲和直流电镀而言,一次电流分布是相同的.b. 二次电流分布考虑活化过电位ηa 的影响,可用Tafel 方程来描述. ηa~log(J) d ηa/dJ~J -1可见,随着电流密度J 的增加, d ηa/dJ 降低,也即Wa 常数降低. 脉冲电流密度较直流密度高,故二次电流分布的均匀性不如直流. c. 三次电流分布当采用更高的接近极限电流密度的电流时,浓度过电位ηc 与电流密度J 可以用下式表示 ηc~log(1-J/Jgg) d ηc/dJ~(1-J/Jgg)-1显然对于一个给定的极限电流密度Jgg 而言,随着电流密度J 的增加, d ηc/dJ 将增加,亦即Wa 常数增加,故第三次电流分布又趋均匀.通过脉冲参数的选择使第二次电流分布转变为由传质控制的第三次电流分布,从而改善电流分布. 四. 结束语电镀过程是极其复杂的电化学反应过程,对电镀层品质的影响,除了以上脉冲参数因素外,还与电解液、添加剂、温度、以及电极、被镀工件的物理结构等有关.主要参考书: 《电镀手册》 主编:张允诚 胡如南 向荣《电镀技术》主编:程秀云张振华《KYD-Ⅲ型高频开关正负脉冲电镀电源操作说明书》深圳市源顺达电子机械有限公司编制《Theory and practice of pules plating》作者:Jean-Claude puippe。
KYD-Ⅲ型系列高频开关-正负脉冲电镀电源操作使用说明书深圳市源顺达电子机械有限公司SHENZHEN YSD ELECTRON I C＆MECHANICAL CO.,TLD.2012年1月一. 简介KYD-Ⅲ系列高频开关-正负脉冲电镀电源,吸收日本,德国先进技术,采用19KHz高频开关电源做为主电源,再用正负脉冲调制信号进行调制，实现谐振换流技术,该技术在国际、国内均属领先技术。
性价比远远优于同类产品，频率、脉宽大范围可调，真正实现（大工作比）输出，控制主板具有软启动、停止、过流、过压、欠压、过热、缺相、短路等自动保护功能，可靠性极高。
该产品应用范围极其广泛，如：。
金、银、稀有金属、镍、锌、锡、铬、及合金等的电镀；铜、镍等的电铸；电解电容敷能；铝、钛等制品的阳极氧化；精密零件的电解抛光；蓄电池的充电等。
二．工作原理（参见图一、三）1．驱动部分采用国际标准的19KHZ高频脉冲信号源，它的特点是精确稳定，易于实现电镀工艺要求的智能控制，将信号源用均流技术，分成独立两路，这两路信号具有很好的对称性和相关性，用它们支直接驱动IGBT模块非常安全、可靠。
2．功率变换部分功率变换部分由日本富士公司或IXYS生产的IGBT模块和高频（500KHZ）、高效率变压器组成，此变压器磁性材料是高频功率特制磁环组，在多路独立驱动信号的驱动下，能通过强大的脉冲电流，损耗非常小，高效，线性好。
IGBT模块组成半桥工作方式，进行功率交换，将大功率能量的高频脉冲，通过大功率变压器送去肖特基整流器整流滤波输出。
3．整流及反馈部分高频整流元件采用进口肖特基整流元件，体积小、功率大、频率高、开关特性好、响应快，损耗非常小。
反馈元件选用专用分流器，精确、线性度好，保证了数字表的指示精确，有利新工艺的精确控制。
4．主控板部分主控板具有开机自检功能，软启动；软停止功能，并有过流、过压、欠压、过热、缺相、短路等保护功能；还有限流、限压以及其它扩展功能，控制功能强大，可靠性极高。
电镀电源的应用电镀电源是一种将电能转化为化学能，再将化学能转化为电能的设备。
它被广泛应用于电镀行业中，用于提供电源以进行电镀反应。
电镀电源的应用范围很广，下面将从电镀的原理、电镀电源的种类、电镀电源的选型和维护等方面进行介绍。
一、电镀的原理电镀是指利用电解作用将金属离子沉积在另一金属表面上的工艺。
其原理是在电解槽中，将含有金属离子的溶液作为电解液，将待镀件作为阴极，将金属板作为阳极，通过外加电压，使金属离子在阴极表面还原沉积，从而使阴极表面形成金属覆盖层。
二、电镀电源的种类根据使用场合不同，电镀电源可以分为实验室用电源、小型电镀电源和工业用电源。
其中实验室用电源主要用于科研和教学实验室中，小型电镀电源一般用于小型工厂或个体工艺品加工，而工业用电源则适用于大型工厂或重工业领域。
根据电源输出形式不同，电镀电源可以分为恒流源、恒压源和恒功率源。
其中恒流源是通过调节输出电流来实现电镀反应，适用于电镀过程中电流稳定性要求高的场合；恒压源则是通过调节输出电压来实现电镀反应，适用于电镀过程中电压稳定性要求高的场合；恒功率源则是通过调节输出功率来实现电镀反应，适用于大功率的电镀反应。
三、电镀电源的选型在选择电镀电源时，需要考虑电镀反应的具体要求和所需的稳定性。
对于小型实验室和个体加工，一般选择小型或中型的恒流电源即可；对于大型工业加工，需要选用大功率的恒流电源或恒功率电源，以保证电流稳定性和电镀质量。
还需要考虑电镀电源的特点和使用寿命。
好的电镀电源应具有输出电流稳定、输出电压稳定、过流和过压保护等特点，并能够长期运行而不损坏。
四、电镀电源的维护在使用电镀电源时，需要注意维护和保养。
首先要定期清理电镀槽和电极，以保证电镀反应的稳定性；其次要定期检查电镀电源的电路和散热系统，以确保电源的正常运行；最后要注意电源的防潮和防尘，以避免电源受潮和灰尘对电路的影响。
电镀电源在电镀行业中担任着重要的角色。
在选型和使用时，需要综合考虑电镀反应的要求、电源的特点和使用寿命等因素，并进行适当的维护和保养，以确保电镀质量和电源的正常运行。
KYD-Ⅳ高频开关刷镀电源
深圳市源顺达电子机械有限公司
SH E NZ H EN Y SD E LEC T R O N I C＆MECHANICAL CO.,TLD.
2008年1月
一. 简介
KYD-Ⅳ型高频开关电镀电源,吸收日本,德国先进技术,采用国际标准的19KHZ高频脉冲信号源,分成独立两路直接驱动IGBT模块,实现谐振换流技术,该技术在国际、国内均属领先技术。
性价比远远优于同类产品，高频率、大功率、宽脉冲（大工作比）输出，控制主板具有软启动、停止、过流、过压、欠压、过热、缺相、短路等自动保护功能，可靠性极高。
该产品应用范围极其广泛，是一种新型刷镀电源，适合于五金刷镀；电解；氧化；抛光；电机轴承修补，镀层坚固，附着力强，对旧金属被镀件的修补、平整效果好。
操作非常方便，正、负换向开关设在前面板，上、下拨动开关，即快速实现换向。
二．工作原理（参见图一、二、三）
1．驱动部分
采用国际标准的19KHZ高频脉冲信号源，它的特点是精确稳定，易于实现电镀工艺要求的智能控制，将信号源用均流技术，分成独立两路，这两路信号具有很好的对称性和相关性，用它们支直接驱动IGBT模块非常安全、可靠。
2．功率变换部分
功率变换部分由日本富士公司或三菱公司生产的IGBT两单元模块和高频（500KHZ）、大功率变压器组成，此变压器磁性材料是大功率特制磁环组，在四路独立驱动信号的驱动下，能通过强大的脉冲电流，损耗非常小，高效，线性好。
IGBT两单元模块组成全桥工作方式，进行功率交换，将大功率能量的高频脉冲，通过大功率变压器送去肖特基整流器整流。
3．整流及反馈部分
高频整流元件采用进口尖特基整流元件，体积小、功率大、频率高、开关特性好、损耗非常小。
反馈元件选用专用分流器，精确、线性度好，保证了数字表的指示精确，有利新工艺的精确控制。
4．控板部分
主控板具有开机自检功能，软启动；软停止功能，操作非常方便，正、负换向开关设在前面板，上、下拨动开关，即快速实现换向。
并有过流、过压、欠压、过热、缺相、短路等保护功能；还有限流、限压以及其它扩展功能，控制功能强大，可靠性极高。
5．显示部分
全机全部采用高亮度LED数字显示，精确可靠，光线强、弱，距离远、近，都能一清二楚看见读数。
三．主要技术参数
1．输入电压：单相220V或三相380V 2.频率:50HZ(48HZ-63HZ)
连续可调
3.效率≥90%
4.输出电压:0-V
5.输出电流:0-I
连续可调 6.稳压、稳流精度≤1%或千分之一(特殊)
7．绝缘电阻≥10MΩ 8.绝缘耐压≥1500V/1分钟
9.MTBF≥50000小时 10.温度:-45℃∽+50℃
输出波形2（图三）
四．设备外观和名称（见图四、五）
1.电压表:显示输出电压的大小,单位为伏特(V).
2.电流表:显示输出电流的大小,单位为安培(A).
3．时间掣(可选)：记录电镀时间的长短，0.01秒∽99.99小时范围可选。
4．停止、启动开关。
5．稳压、稳流选择开关。
6．调节旋钮：可调节电压，电流大小，顺时针方向调大，逆时针方向调小。
7．电源开关（或空开）。
8．保护指示灯：灯亮表明处于自检或保护状态，此时无法工作。
9．稳流指示灯：当稳压、稳流选择开关置于稳压时，它发亮，说明处于稳流模式工作。
10．稳压指示灯：当稳压、稳流选择开关置于稳压时，它发亮，说明处于稳压模式工作。
11．电源指示灯：它发亮，表明机器通电了。
12．保险丝（大功率无它）。
13．交流输入线：分220V和380V两种（千万不要接错！！！）。
14.输出铜排╋极（或接线柱红色）。
15.输出铜排━极(或接线柱黑色).
16.蜂鸣器(可选):当电镀时间到所设置的时间它就会鸣叫,提醒工作人员取挂.
五.使用说明
1.打开包装后,从四面检查机器外观是否有损坏,如磨损、摔裂等，如有请通知供货商，不要盲目通电开机。
2．认清后盖板上的交流输入线是单相200V或三相380V，千万不能接错！！
3．电源的直流输出铜排（或）接线柱有正负号，不能接反！
4．由于电镀电源的输出一般为大电流，所以输出铜排（或）接线柱与电镀槽铜排连接必须非常牢固，否则易发热和打火。
5．当连线接好后，将前面板的调节旋钮反时针调到底。
6．启动开关置于停止，稳压、稳流开关置于稳压，然后打开电源开关。
7．这时电源稳压指示灯亮，保护指示灯亮，机器正在自检，通过自检保护指示灯熄灭。
8．把启动开关置于启动，慢慢将调节旋钮顺时针调。
电压表会显示输出电压的大小。
9．若镀槽内有被镀物品，电流会显示输出电流大小。
六．注意事项：
1.如果外壳为PVC材料,避免热源和它接触,也要避免阳光直照,否则它会变形.
2.机器有220V和380V两种输出电压,千万要认清后面板上印的是哪一种电压,对照连接.
3.输出铜排的正、负不能接错,并要连接牢固,避免发热,打火.
4.机器放置时间长了不用,最好经常通电,通风,这样可延长机器寿命.
5.机器出现故障应及时与供货商或厂家取得联系,在有关技术人员的指导下,进行修复,不要自己盲目动手拆装(或改装).
七.故障判断及修复.。
