高频开关电源的特点及在电力系统的应用

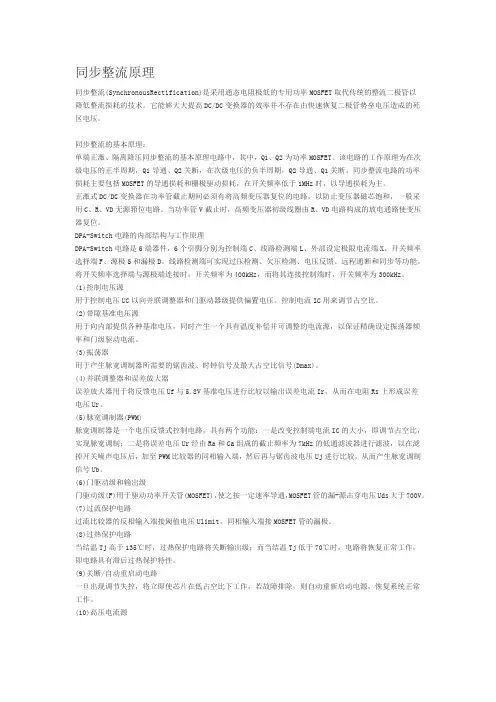

同步整流原理同步整流(SynchronousRectification)是采用通态电阻极低的专用功率MOSFET取代传统的整流二极管以降低整流损耗的技术。

它能够大大提高DC/DC变换器的效率并不存在由快速恢复二极管势垒电压造成的死区电压。

同步整流的基本原理：单端正激、隔离降压同步整流的基本原理电路中，其中，Q1、Q2为功率MOSFET。

该电路的工作原理为在次级电压的正半周期，Q1导通、Q2关断，在次级电压的负半周期，Q2导通、Q1关断。

同步整流电路的功率损耗主要包括MOSFET的导通损耗和栅极驱动损耗，在开关频率低于1MHz时，以导通损耗为主。

正激式DC/DC变换器在功率管截止期间必须有将高频变压器复位的电路，以防止变压器磁芯饱和，一般采用C、R、VD无源箝位电路。

当功率管V截止时，高频变压器初级线圈由R、VD电路构成的放电通路使变压器复位。

DPA-Switch电路的内部结构与工作原理DPA-Switch电路是6端器件，6个引脚分别为控制端C、线路检测端L、外部设定极限电流端X、开关频率选择端F、源极S和漏极D。

线路检测端可实现过压检测、欠压检测、电压反馈、远程通断和同步等功能。

将开关频率选择端与源极端连接时，开关频率为400kHz，而将其连接控制端时，开关频率为300kHz。

(1)控制电压源用于控制电压UC以向并联调整器和门驱动器级提供偏置电压。

控制电流IC用来调节占空比。

(2)带隙基准电压源用于向内部提供各种基准电压，同时产生一个具有温度补偿并可调整的电流源，以保证精确设定振荡器频率和门级驱动电流。

(3)振荡器用于产生脉宽调制器所需要的锯齿波、时钟信号及最大占空比信号(Dmax)。

(4)并联调整器和误差放大器误差放大器用于将反馈电压Uf与5.8V基准电压进行比较以输出误差电流Ir，从而在电阻Rs上形成误差电压Ur。

(5)脉宽调制器(PWM)脉宽调制器是一个电压反馈式控制电路，具有两个功能：一是改变控制端电流IC的大小，即调节占空比，实现脉宽调制；二是将误差电压Ur经由Ra和Ca组成的截止频率为7kHz的低通滤波器进行滤波，以在滤掉开关噪声电压后，加至PWM比较器的同相输入端，然后再与锯齿波电压Uj进行比较，从而产生脉宽调制信号Ub。

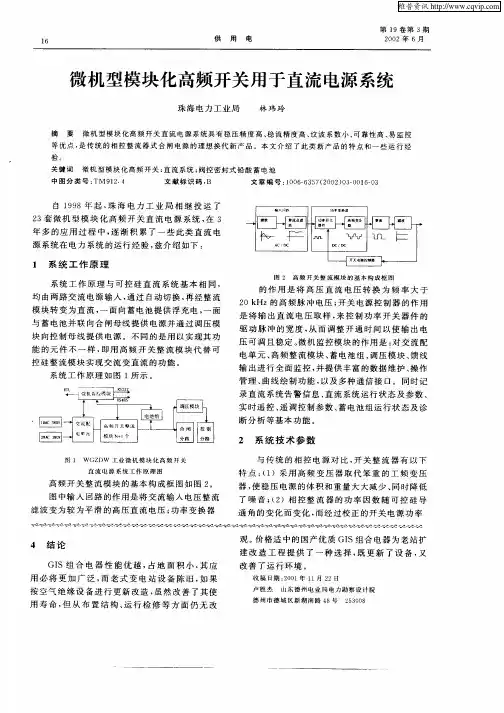

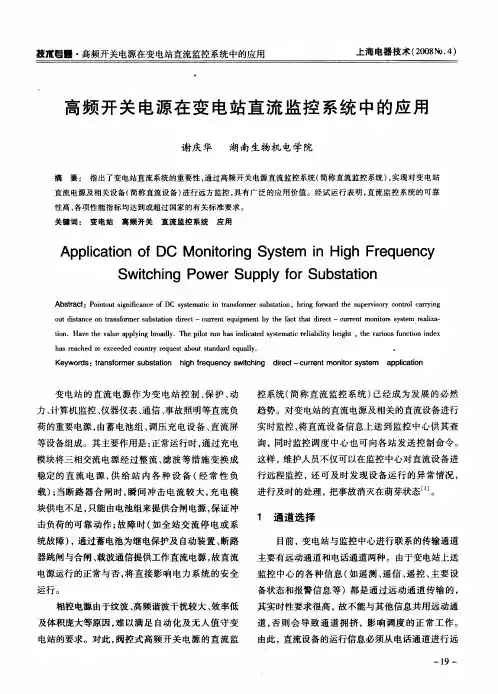

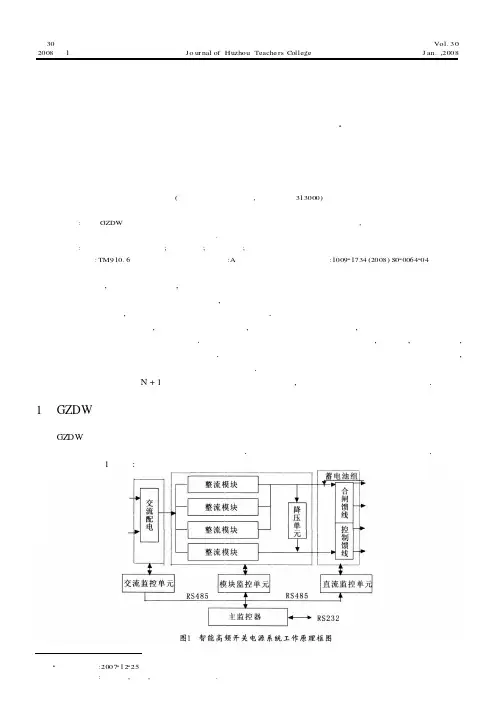

第30卷 2008年1月 湖州师范学院学报Jo ur nal of Huzhou Teache rs College Vol.30J an.,2008智能高频开关电源在我局变电站直流系统中的应用3杨跃斌(湖州输变电工程公司,浙江湖州313000)摘　要:介绍GZDW 型智能高频开关直流电源系统组成及其各部分的作用和工作原理,分析了智能高频开关电源系统的应用情况及在实际运行中存在的问题.关键词:智能高频开关直流电源;直流系统;开关电源;相控电源中图分类号:TM910.6文献标识码:A 文章编号:100921734(2008)S020064204在变电站中,直流电源是核心,为断路器分合闸及站内的继电保护、自动装置、信号装置、事故照明和电气设备的远距离操作提供可靠的工作电源,所以直流电源的输出质量及可靠性对电力系统的安全可靠运行起到重要的作用,因此有人把它比喻为变电站的心脏.为提高电网的供电质量,使电网安全、经济运行,并实现电力系统的自动化,因此对电力控制系统的关键设备———控制电源的要求也越来越高.而原来的直流设备均采取传统的相控电源,效率低,纹波系数大,在电磁辐射、热辐射、噪声等方面都不尽人意.目前高频开关模块型充电装置已逐步取代相控型充电装置,阀控式密封铅酸蓄电池已逐步取代固定型铅酸蓄电池.而智能高频开关电源由于具有体积小、重量轻、技术指标优越、模块化设计、N +1热备份方式、便于“四遥”等优点,因此已在诸多领域得到广泛应用.1　GZDW 型智能高频开关直流电源系统组成及工作原理GZDW 型智能高频开关直流电源系统主要由交流配电、整流模块、监控模块、配电监控模块、直流馈线、蓄电池组、降压单元、绝缘监测、电池监测等组成.其中最主要的设备就是充电模块和蓄电池组.系统工作原理框图如图1所示:3收稿日期225作者简介杨跃斌,技师,从事直流系统研究:2007122:.(1)交流配电单元.直流系统一般都有两路交流电输入,正常时交流电输入切换开关置于“自动”位置,1路工作,2路备用,交流电经交流输入空气开关、交流接触器、避雷器等送至各个整流模块.(2)高频开关整流模块.三相三线交流电380V AC 首先经防雷处理和二级EMI 滤波电路,去除交流电上的干扰,再经全桥整流电路变成高压直流电(500V 左右),再由DC/AC 高频逆变成40KH Z 的高频脉宽调制脉冲电压波,最后经过高频整流,滤波后变为220V 的直流电压.(3)监控模块.监控模块是电力电源系统的管理和控制核心,对蓄电池组进行智能化管理,可以根据电池的充放电情况估算电池容量的变化,按事先设置的条件自动转入限流均充状态,通过控制母线电压完成电池的均充过程,并可自动完成电池的定时均充维护,确保电池组满容量备用.对下级设备上报的各种信息进行处理后实时显示,并记录系统的故障信息.同时可以通过通信口与远端设备通讯,实现远端对电源设备的监测与控制.(4)配电监控模块主要是对交流输入和直流输出的监控,可检测三相交流输入电压,蓄电池组端口电压,蓄电池充/放电电流,合闸母线电压,控制母线电压,负载总电流;并且实现空气开关跳闸,防雷器损坏,蓄电池组电压过高/过低,蓄电池组充电过流,蓄电池组熔丝熔断,合闸母线过/欠压,控制母线过/欠压,各输出支路断路等故障告警.(5)直流馈电设有控制输出、合闸输出、电池输入、闪光、事故照明等.控制母线有两种途径供电,确保控制母线供电安全可靠.配有智能直流监控单元,可测量母线电压、电流及开关状态等.(6)蓄电池组.作为全站直流系统的后备电源,在整流模块停止工作时,蓄电池可不间断地向直流母线送电;此外,在电磁式断路器进行合闸操作时,如合闸电流大于100A ,此时蓄电池成为合闸电源.(7)降压单元.降压硅链单元串接于合闸母线和控制母线之间,合闸母线通过降压硅链与控制模块组成控制母线供电备份.正常时调压硅链的控制开关置于“自动”位置,经硅链自动降压后输出稳定的220VDC ,送至控制母线.当自动调压模块控制电路发生故障时,可以通过手动调整,使其输出在合理范围内.调压硅链模块实际分五组,每组由10个硅二极管组成,每组可降0.7×10=7V ,五组总共可降5×7V =35V 电压.(8)绝缘监测.用于监控直流系统电压及其绝缘情况,利用正负母线对地的接地电阻产生的漏电流,来测量母线对地的接地电阻大小,从而判断母线的接地故障.在直流系统出现绝缘强度降低(220V 直流电压系统一般为低于25KW ,110V 直流电压系统一般为低于7KW )等异常情况下,发出声光告警,并能找出对应的支路号和对应的电阻值.电池监测对电池电压进行实时监测,将信息及时反馈到监控模块.2　GZDW 型智能高频开关电源系统的应用情况2000年我局第一座使用智能高频开关电源的闻波变电所运行至今,技术指标合理,各项参数显示正确,操作方便、直观,自动化程度高,维护工作量大幅度减少,设备保护功能齐全,能可靠动作;反映故障及时且准确无误,对电池能自动管理及保护,无需专人维护,设备运行稳定可靠,从未发生影响正常供电的现象.GZDW 型智能高频开关电源与直流相控电源比较,具有稳压精度高、稳流精度高、纹波系数小、可靠性能高等优点,主要体现在以下几个方面:(1)GZDW 型高频开关电源由多个独立的模块单元并联工作,采用均流技术,所有模块共同分担负载电流,一旦某个模块失效,其它模块再平均分担负载电流,极大地提高了系统可靠性和稳定性,而且能为修复提供充分的时间.而相控电源一般由操作班成员定期进行切换,一旦#1充电机出现故障,只能将运行方式切换到#2充电机,由于其工作稳定性差,遇到此类故障必须及时处理,如德清变在2003年4月至2004年1月间,由于相控电源微机控制器故障出现不能自动运行、输出电压偏高等现象发生高达10次.()GZDW 型高频开关电源直流输出纹波系数小,直流输出电压稳定,为二次设备提供了高质量的工作电源而相控电源纹波系数大,其输出电压含有的交流成份也较大,容易造成二次设备误动、损坏,甚至会发生部分设备无法正常工作的情况目前充电设备与蓄电池并联运行,当电源纹波系数较大,浮充电压562008年 杨跃斌:智能高频开关电源在我局变电站直流系统中的应用2..波动或偏低时,会出现蓄电池脉动充电、放电现象,这就会造成蓄电池组或单体电池的过早损坏,缩短蓄电池的使用寿命.(3)GZDW 型高频开关电源噪音小,模块采用优质风机降温,保证了模块元器件正常工作,大大改善了工作环境.而相控电源充电浮充电装置噪音较大,且无降温措施,在大电流充电时,必须实时监测主变压器的工作温度.如东郊变在对电池组主充时由于变压器工作温度过高,只能运用#1、#2充电机定时切换来完成充电工作.(4)GZDW 型高频开关电源具有双向无级调压功能式,响应速度快,输入电压突变时,模块在200μs 内调整完成,过冲小于5%.而相控电源采用硅堆调压,硅降压响应速度慢,反应时间为几十毫秒,输入电压突变时在输出上会产生很大的冲击,因冲击不稳定而容易烧坏二次设备.(5)GZDW 型高频开关电源具有功率因数校正电路,功率因数达到0.9以上,效率高达95%.而相控电源功率因数低,一般在0.7以下,效率在60%左右.(6)G ZDW 型高频开关电源使用的高频变压器体积小、重量轻,而相控电源则使用笨重的工频变压器.(7)GZDW 型高频开关的电源稳压精度、稳流精度高,能满足阀控式密封铅酸蓄电池运行的需求.而相控电源由于受到工艺水平和器件特性的限制,浮充电流不稳定,控制特性不佳,容易造成因电池过充电而损坏电池.如李家巷变直流设备改造前,由于蓄电池组长期过充引起蓄电池鼓肚现象.(8)GZDW 型高频开关电源通过以下方式给控制母线供电,确保了控制母线的不间断供电,提高了直流电源的安全可靠性.当交流输入正常时,控制模块与合闸母线通过降压硅链装置构成备份系统,提供控制母线电源.当交流输入停电或异常时,由蓄电池组经降压硅链装置不间断提供给控制母线,保证控制母线电压稳定不变.(9)GZDW 型高频开关电源智能化的监控系统,能实时采集、处理系统各部分的监测数据,可以通过通信口与远端设备通讯,实现远端对电源设备的监测与控制,满足无人值守需要.(10)GZDW 型高频开关电源采用模块式结构,维护、扩容比相控电源更方便.3　GZDW 型高频开关电源在实际运行中存在的问题及解决措施(1)早期投用的高频开关电源因产品不够成熟,在实际运行一段时间后出现异常情况,如带风冷的整流模块,风机运行几年后出现风机运转异常且模块积灰严重.措施:结合直流系统的日常维护和直流充电及监控装置大小修试验,对带风冷的整流模块运行情况进行检查,并清除模块外部积灰,如发现风机运转声过大且无法处理时应及时进行更换.(2)早期投用的高频开关电源由于监控单元KXT02内部电源控制板烧坏而引起的监控单元不能正常工作.措施:监控单元K X T02故障现场不能及时消除的,建议将整流模块并机线拔掉,整流模块自动输出230V (电压220V )或115V (电压110V )直流电压,这时如果蓄电池组电压高于230V 或115V 时,整流模块不工作,待蓄电池组电压低于230V 或115V 时,整流模块对负载进行供电,同时对蓄电池组进行充电.(3)个别整流模块运行一段时间后直流输出电压有抬高的现象,如果不及时发现并处理的话,容易造成蓄电池组的过充电.措施:对由于元器件性能不稳定而引起的某个整流模块直流输出电压抬高而偏离设定值,可将抬压模块退出运行,并更换内部元器件,测试合格后再投运.(4)我局绝大部分高频开关电源均为一充一电配置,在对各变蓄电池组进行容量核对性试验时存在以下隐患:试验方法一:充电装置带负荷运行,取下蓄电池组总容丝,接放电负载按I10电流对蓄电池组进行容量核对性试验在容量核对性试验过程中,一旦交流断开,那么即出现直流失电现象试验方法二充电装置退出运行,蓄电池组接放电负载进行容量核对性试验,同时该变电站的负荷也由蓄电池组提供在容量核对性试验过程中,一旦出现某一节电池内部开路,那么同样出现直流失电现象66湖州师范学院学报 第30卷..:..措施:在蓄电池组总熔丝或空气开关两端并联二极管,同时,在二极管两端再安装一把闸刀,正常运行时,二极管断开.对蓄电池组进行容量核对性试验时先将闸刀合上,再取下蓄电池组熔丝即可,这样能提高直流设备试验的安全可靠性.具体如图2所示:图2　解决蓄电池组容量核对性试验隐患措施示意图(5)GZDW 型高频开关电源具备智能化的监控系统,但由于各厂家产品通信规约不统一,直流电源设备与变电站综合自动化系统通信存在一定的困难.目前,在无人值班的变电站实现四遥功能有一定难度,各变只有遥测和遥信,且各变的遥信量不够规范.建议:将各变的遥信量统一设置,一些重要量如绝缘故障、交流故障、模块故障等通过后台能及时监测到位.(6)智能蓄电池监测系统对电池电压进行实时监测,将信息及时反馈到监控模块.由于这些辅助设备的功能没有得到充分的利用,再加上日常维护、巡检工作不到位,致使不少变电站的蓄电池电压出现的偏低现象没能得到及时地调整.建议:将变电所现场蓄电池监测系统设备与远程服务器,通过各变电所的光纤环网,经以太网通过TCP/IP 协议进行互换,实现远程在线监测.(7)GZDW 型高频开关电源在充电电压随温度变化时电流自动调整、运行中的自动转换充电方式的可靠性等方面仍需进一步改进和完善.建议:进一步改进直流设备运行现场的环境温度和高频开关电源运行的稳定性,同时加强现场运行巡视和实时监测工作.随着电力电源自动化程度的不断提高,变电站直流系统正受到日益重视.近几年国网公司和省公司专门对变电站直流电源系统下达了有关的规程、规范、导则、反事故措施要求等等,为我们在提高直流系统运行可靠性和设备改进等有关工作方面提供了有力的依据.虽然智能高频开关电源系统性能稳定、精度高、安全可靠性更强,具有明显的社会和经济效益,为湖州电力局生产及其它负荷提供了可靠的电力保障.但是再好的设备也会出现各类故障,不能因为智能高频开关电源系统具有高智能、免维护的特点而忽略了本该进行的日常维护工作,预防为主在任何时候都是安全的重要保证.参考文献:[1]DL/T 72422000.778422000.电力系统用蓄电池直流电源装置运行与维护技术规程[S].[2]徐在林.直流设备检修岗位技能培训教材[M ].北京.中国电力出版社,1998.762008年 杨跃斌:智能高频开关电源在我局变电站直流系统中的应用。

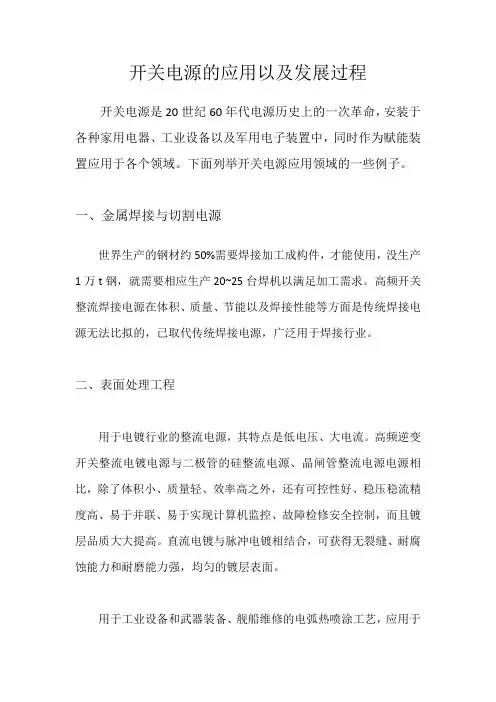

开关电源的应用以及发展过程开关电源是20世纪60年代电源历史上的一次革命，安装于各种家用电器、工业设备以及军用电子装置中，同时作为赋能装置应用于各个领域。

下面列举开关电源应用领域的一些例子。

一、金属焊接与切割电源世界生产的钢材约50%需要焊接加工成构件，才能使用，没生产1万t钢，就需要相应生产20~25台焊机以满足加工需求。

高频开关整流焊接电源在体积、质量、节能以及焊接性能等方面是传统焊接电源无法比拟的，已取代传统焊接电源，广泛用于焊接行业。

二、表面处理工程用于电镀行业的整流电源，其特点是低电压、大电流。

高频逆变开关整流电镀电源与二极管的硅整流电源、晶闸管整流电源电源相比，除了体积小、质量轻、效率高之外，还有可控性好、稳压稳流精度高、易于并联、易于实现计算机监控、故障检修安全控制，而且镀层品质大大提高。

直流电镀与脉冲电镀相结合，可获得无裂缝、耐腐蚀能力和耐磨能力强，均匀的镀层表面。

用于工业设备和武器装备、舰船维修的电弧热喷涂工艺，应用于高频开关电源电弧俄日热源，对解决涂层结构致密、低孔隙率、高强度、耐磨、放热腐蚀具有广泛的应用前景。

用于塑料表面处理，采用工作电压10~13KV，开关频率10~36KHZ 的高压开关电源以及电晕方法使用塑料表面改性，提高印刷性和粘接性，用此法同时还可去除油污、水汽和尘垢。

开关电源用于电容器铝箔表面处理，可提高电容器的比容量以及抗电强度等。

三、在环境保护中的应用脉冲电晕加氨脱硫是一种很有前景的烟气净化技术，对解决世界性三大环保问题之一的酸雨，高压开关电源有其用武之地。

高频开关电源在脉冲放电废水处理中也得到广泛应用，利用强脉冲放电所产生的等离子体具有高密度储存能量和高膨胀效应，能形成强烈的热能。

膨胀压力热能、光能、声能和辐射能，进而在水中产生各种游离基。

这些的活性游离基可以破坏工业废水中的有害物质。

脉冲电场杀菌消毒应用开关电源，可以克服热处理、防腐剂等杀菌的局限性以及给食品引入新的污染，强脉冲放电，特别是高压脉冲放电产生的强烈冲击波以及紫外线、强电流、臭氧等综合效应，灭菌效果和能量利用率更高。

高频电源技术方案引言高频电源技术是一种用于转换电力的关键技术，广泛应用于各种电子设备和系统中。

本文将介绍高频电源技术的基本原理、常见的方案以及其在不同领域的应用。

高频电源技术原理高频电源技术通过将输入电压转换为高频交流电，并通过变压器和滤波器进一步转换为所需的输出电压。

其主要原理包括以下几个方面：1.变频器：高频电源技术使用变频器将输入电压转换为高频交流电。

变频器通常采用开关电源技术，通过控制开关管的通断来实现电压的转换。

常见的变频器包括升压变频器和降压变频器。

2.变压器：高频交流电经过变频器转换后，需要进一步通过变压器进行电压的转换。

变压器是高频电源技术中的关键组件之一，通过变压器的绕组比例可以实现输入电压到输出电压的转换。

3.滤波器：高频电源技术通过滤波器对输出电压进行滤波，以去除高频噪声和杂波。

滤波器通常采用电容器和电感器组成的LC滤波网络，可以有效地滤波输出电压。

高频电源技术方案高频电源技术有多种方案可供选择，具体方案的选择取决于应用需求以及系统的功率和效率要求。

以下是几种常见的高频电源技术方案：1.开关电源：开关电源是一种常见的高频电源技术方案，它通过开关管的通断控制来实现电压转换。

开关电源具有体积小、效率高、输出电压稳定等优点，广泛应用于各种电子设备中。

2.谐振变换器：谐振变换器是一种利用电感和电容的谐振作用来进行能量转换的高频电源技术方案。

谐振变换器具有高效率、高频率、低噪声等特点，在电池充电、电焊等领域得到广泛应用。

3.逆变器：逆变器是一种将直流电转换为交流电的高频电源技术方案。

逆变器通过采用高频开关电路和逆变电路，将直流电转换为高频交流电，并通过变压器将交流电输出。

4.共振变换器：共振变换器是一种利用共振电路来实现能量转换的高频电源技术方案。

共振变换器具有高效率、低杂散、高频率等特点，适用于高频电源和电力转换。

高频电源技术在不同领域的应用高频电源技术在各个领域中都有广泛应用。

以下是几个典型的应用领域：1.通信设备：高频电源技术在通信设备中起到关键作用。

高频开关电源中的电磁干扰问题及抑制措施中国人民解放军78156部队重庆市九龙坡区 400039摘要：高频开关电源，在电力系统中属于比较常用的电气设备,也叫开关型整流器。

它的开关频率在50-100kHz可控范围内,主要是在IGBT或MOSFET的帮助下完成高频工作,具有运行稳定和高效率的特点，但同时也会受到电磁干扰的问题困扰。

本文通过对电磁干扰的成因及产生的机理进行分析，探讨能够抑制高频开关电源中的电磁干扰问题的有效策略，以供参考。

关键词：高频开关电源；电磁干扰；抑制措施前言：在电力系统中，由于开关电源本身重量轻、体积小和效率高的特点，被广泛应用在家用电器、计算机、通信、自动控制等电子设施设备上。

同时由于在高频条件下，开关电源工作会产生一定强度的电磁干扰，经过辐射和传导的过程，对周围的电磁环境造成一定程度的污染，进而影响电子设备的使用。

一、电磁干扰的类型在高频开关电源中，电磁干扰的来源主要来自两个方面，即设备电源自己内部出现的电磁干扰，以及设备外的电磁干扰。

设备外的电磁干扰，主要包括电磁脉冲(EMP)干扰、电网中的电磁干扰和静电放电(ESD)干扰等，而在高频开关电源的设备内部，产生电磁干扰的原因，主要是高频变压器、整流器等各种器件。

二、电磁干扰的成因由于高频开关电源本身就是个干扰源，这是由其原理所决定的。

在经过整流时，高频开关电源通过把交流电变成直流电，采用DC/AC变换技术，变成高频，经过滤波电路，滤去电流中输出电压中存在的纹波，可以使直流电压更加稳定。

但是在实现电流转换过程里，难以避免会出现许多谐波干扰问题。

此外，由于变压器存在漏电感应，与输出二极管的反向恢复电流所形成的尖峰，也存在一定的电磁干扰。

三、高频开关电源电磁干扰问题和机理（一）开关电路在高频开关电源中，开关电路既是重要的核心部分，也是主要电磁干扰源。

开关电路一般由两个组成部分。

一是道额雌花冲击电流瞬变，属于传感型的电磁干扰。

对变压器初级和配电系统形成一定影响，使电网收到谐波干扰，影响电气设备的正常运行[2]。

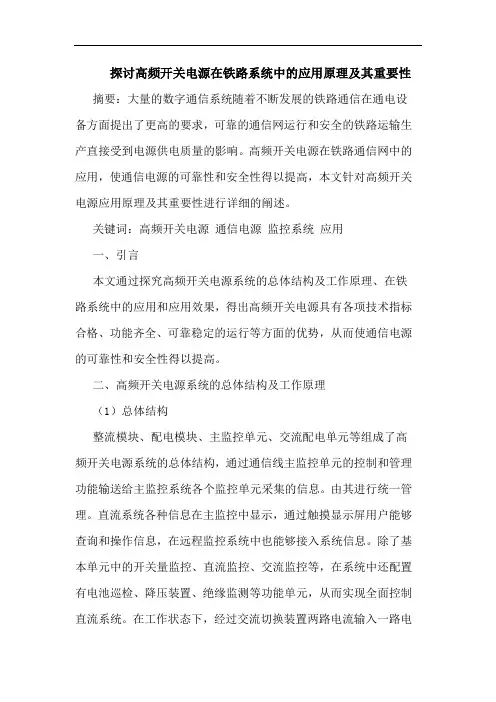

探讨高频开关电源在铁路系统中的应用原理及其重要性摘要：大量的数字通信系统随着不断发展的铁路通信在通电设备方面提出了更高的要求，可靠的通信网运行和安全的铁路运输生产直接受到电源供电质量的影响。

高频开关电源在铁路通信网中的应用，使通信电源的可靠性和安全性得以提高，本文针对高频开关电源应用原理及其重要性进行详细的阐述。

关键词：高频开关电源通信电源监控系统应用一、引言本文通过探究高频开关电源系统的总体结构及工作原理、在铁路系统中的应用和应用效果，得出高频开关电源具有各项技术指标合格、功能齐全、可靠稳定的运行等方面的优势，从而使通信电源的可靠性和安全性得以提高。

二、高频开关电源系统的总体结构及工作原理（1）总体结构整流模块、配电模块、主监控单元、交流配电单元等组成了高频开关电源系统的总体结构，通过通信线主监控单元的控制和管理功能输送给主监控系统各个监控单元采集的信息。

由其进行统一管理。

直流系统各种信息在主监控中显示，通过触摸显示屏用户能够查询和操作信息，在远程监控系统中也能够接入系统信息。

除了基本单元中的开关量监控、直流监控、交流监控等，在系统中还配置有电池巡检、降压装置、绝缘监测等功能单元，从而实现全面控制直流系统。

在工作状态下，经过交流切换装置两路电流输入一路电流，供电给整流模块。

输入三相电流在整流模块中被转换为直流电，供电给合闸母线负载，并且给蓄电池充电，除此之外通过降压装置合闸母线供电给控制母线。

这个系统结构是集充电和整流两项功能于一体。

高频开关电源系统的组成图如下：a、交流配电模块对交流电源的检测、保护、处理都是通过这个模块来实现的。

交流输入切换装置在交流输入正常时提供两路380伏电源给直流电源系统的整流模块，这两路电源的自动切换系统都能够实现，在正常运行中给蓄电池充电是通过整流模块来实现的，并且提供交流电给站内。

整流模块在站内失去交流电的时候停止工作，通过逆变电源蓄电池提供交流电源给站内，还装有防雷器在交流配电模块上，过电压的冲击能够被有效的避免，电源系统的正常运行得以保证。

什么是开关电源？开关电源是一种常见的电源供应器件，广泛应用于各种电子设备中。

那么，什么是开关电源呢？本文将从不同的角度解释开关电源的定义、工作原理以及其优势。

一、开关电源的定义开关电源是一种能将交流电转化为直流电，通过开关元件对电流进行调控的电力装置。

它将电源电压转换为稳定的直流电压，为电子设备的正常工作提供电力支持。

开关电源常用于计算机、通信设备、工业自动化、医疗设备等领域。

二、开关电源的工作原理开关电源的工作原理主要分为两个阶段：蓄能阶段和输出阶段。

首先，在蓄能阶段，交流电源通过整流电路进行整流，得到大致的直流电压。

然后，通过开关管或开关二极管等进行开关操作，在短时间内将大致的直流电压转换为高频脉冲电压。

最后，通过滤波电路将高频脉冲电压转换为稳定的直流电压，供给电子设备使用。

三、开关电源的优势1. 高效性：开关电源具有高效能转换特性，能够将电能转化为电子设备所需的正确电压和电流，减少能源的损耗。

2. 稳定性：开关电源在电流和电压的输出方面具备较高的稳定性，能够提供稳定可靠的电力供应。

3. 尺寸小巧：相比传统的线性电源，开关电源具有体积小、重量轻的特点，占据空间少，适合集成在各种小型电子设备中。

4. 全能性：开关电源能够适应不同电压等级的输入，具有较强的适用范围和灵活性，适合应用于不同领域的电子设备。

四、开关电源的应用案例1. 通信设备：开关电源广泛应用于通信基站、路由器、交换机等通信设备中，可为这些设备提供稳定的电力供应。

2. 工业自动化：开关电源在工业自动化领域中常用于控制系统、传感器等设备的供电，为工业生产提供必要的电力保证。

3. 医疗设备：开关电源具备输出电压稳定、电磁兼容性好等特点，可以广泛应用于医疗设备中，确保医疗器械的正常运行和患者的安全。

4. 汽车电子：开关电源可以为汽车电子设备提供稳定的电力支持，包括车载导航系统、音响设备等，提升驾驶体验和安全性。

总结：开关电源作为一种重要的电源供应器件，具有高效性、稳定性、尺寸小巧和全能性等优势，并在通信设备、工业自动化、医疗设备和汽车电子等领域发挥重要作用。

高频开关电源工作原理高频开关电源是一种高效、稳定、可靠的电源，正在被广泛应用于各种电子设备中。

它的工作原理是将交流电压转换为高频脉冲信号后，在经过滤波、调整和反馈等电路处理之后，输出直流电压，从而为各种电子设备提供稳定的电力支持。

一、高频开关电源的基本构造高频开关电源的基本构造包括变压器、开关管、滤波电容、调整电路和反馈电路等五个部分。

1.变压器：变压器是高频开关电源的核心部件，它能够将输入的交流电压转换为高频脉冲信号，输出到开关管上。

因此，变压器的质量和性能是影响高频开关电源输出效果的关键因素之一。

2.开关管：高频开关电源采用晶体管或MOS管作为开关管，通过控制其导通和截止时间来实现电流的开断和转换。

由于开关管的开关频率很高，达到几十千赫，因此它的响应速度、频响特性和损耗情况对高频开关电源的性能有很大的影响。

3.滤波电容：滤波电容用于过滤高频干扰和跨越电压，将输出脉冲信号转换为直流电压。

它的作用是保证高频开关电源的输出稳定性和纹波电压小，也就是电源的纹波系数小。

4.调整电路：调整电路用于调整输出电压或电流，使高频开关电源能够满足不同的电子设备工作要求。

调整电路采用稳压器进行调整，可以通过电压分压器、电流限制器等方式实现输出电压或电流的稳定控制。

5.反馈电路：反馈电路也是高频开关电源关键部分之一，它通过检测输出电压或电流大小并输出反馈信号，控制开关管的工作状态，从而实现高频开关电源的自动稳压、限流和保护等功能。

二、高频开关电源的工作原理高频开关电源的工作原理可以分为三个步骤：输入、转换和输出。

1.输入阶段：高频开关电源的输入电源是交流电源，经过整流电路转换为直流电压，输入到变压器端口。

2.转换阶段：通过变压器将输入的电压转换为高频脉冲信号，输出到开关管上。

当开关管闭合时，电流会通过变压器和地线形成电磁场，从而将变压器中的能量存储在磁场中；当开关管断开时，电磁场就会将这些能量释放出来，形成一个脉冲信号输出到滤波电容上。

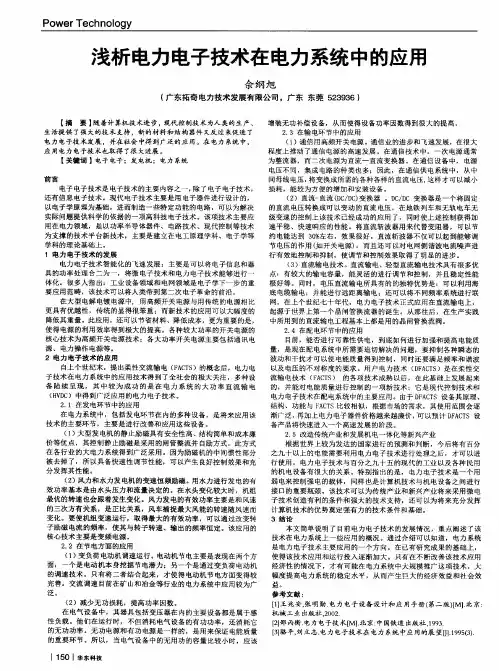

电气工程中的电力电子器件及其应用研究导言电力电子技术作为电气工程领域中的一项核心技术，已经在现代社会中得到广泛应用。

在电力系统、交通运输、工业控制、新能源等多个领域，电力电子器件的应用越来越重要。

本文将围绕电力电子器件及其应用展开论述，深入探讨其原理、特点和发展方向。

一、电力电子器件的分类和原理电力电子器件可分为多种类型，常见的有晶闸管、二极管、场效应管、绝缘栅双极型晶体管（IGBT）等。

它们在电力电子领域发挥着不同的作用。

晶闸管是一种具有开闭控制功能的半导体器件。

其原理是通过控制晶闸管的工作状态，实现电流的导通和截断。

晶闸管具有大电流承受能力、稳定的工作特性和可靠性高等优点，在交流调速、电动机启动和变频器等领域得到广泛应用。

二极管是一种具有单向导电性的电子器件，将电流限制在一个方向上。

在电力电子领域，二极管常用于电源整流、交流-直流转换和电压倍增等电路中。

场效应管是一种具有调控性能的半导体器件，通过调整栅极电压，改变场效应管的导电特性。

场效应管具有低电压控制、响应速度快等优点，广泛应用于模拟调制、功率放大和开关电源等领域。

绝缘栅双极型晶体管（IGBT）是一种集成了MOSFET和双极型晶体管特点的强大功率开关器件。

IGBT具有高电压承受能力、低导通电阻和低开关损耗等优点，在电力电子装置中被广泛应用于电力变换、能量调节和电能质量控制等方面。

二、电力电子器件的特点和应用案例电力电子器件具有多种特点，以下是其中的一些重要特点：1.快速开关特性：电力电子器件具有快速的开关能力，能够实现高频率的电压和电流转换，提高了系统的效率和响应速度。

2.高功率密度：由于电力电子器件的高效能和小尺寸的特点，使得电力电子器件能够在相对较小的体积中实现高功率的处理和转换。

3.电能质量控制：电力电子器件能够实时监测和调节电力系统中的电流、电压和频率等参数，提高电能的质量和稳定性。

下面是一些电力电子器件在不同领域的应用案例：1.电力系统中的应用：智能电网的建设中，电力电子器件起到了关键作用。

《开关电源在通信系统中的应用》篇一一、引言随着科技的不断发展，通信系统的运行对电力供应的稳定性和可靠性提出了更高的要求。

作为提供稳定电源的重要设备，开关电源在通信系统中的应用越来越广泛。

本文将详细探讨开关电源在通信系统中的应用及其重要性。

二、开关电源的基本原理与特点开关电源是一种利用高频化技术实现电能转换的电源设备。

其基本原理是通过高频开关管将直流电压转换为高频交流电压，再通过整流滤波等环节得到所需的直流电压。

开关电源具有以下特点：1. 高效率：开关电源的转换效率高，能够减少能源浪费。

2. 稳定性好：由于采用高频化技术，开关电源的输出电压稳定性较高。

3. 体积小：开关电源的体积相对较小，便于在通信系统中安装和布局。

4. 可靠性高：开关电源具有较高的可靠性和较长的使用寿命。

三、开关电源在通信系统中的应用1. 基站供电系统：在通信系统中，基站是关键的设备之一。

开关电源为基站提供稳定可靠的电力供应，确保基站的正常运行。

此外，开关电源的模块化设计便于维护和扩展，能够满足基站供电系统的不同需求。

2. 数据中心：数据中心是信息存储和处理的中心，对电力供应的稳定性要求极高。

开关电源为数据中心提供高效、稳定的电力供应，保障数据中心的正常运行和数据安全。

3. 传输设备：在通信传输过程中，传输设备的电力供应稳定性直接影响到通信质量。

开关电源的高稳定性和高可靠性使得其在传输设备中得到了广泛应用。

4. 交换设备：交换设备是通信系统中的核心设备之一，需要稳定可靠的电力供应以保障其正常运行。

开关电源的高效能和高稳定性为交换设备提供了可靠的电力保障。

四、开关电源在通信系统中的优势1. 提高系统可靠性：开关电源的高稳定性和高可靠性有助于提高通信系统的整体可靠性，降低故障率。

2. 节能环保：开关电源的高效能有助于减少能源浪费，符合节能环保的要求。

3. 维护方便：开关电源的模块化设计使得其在维护和扩展时更加方便快捷。

4. 适应性强：开关电源可适应不同功率和电压的需求，满足通信系统中各种设备的电力供应需求。

电力电子中的高频开关技术有何优势？在当今的电力电子领域，高频开关技术正逐渐成为一项关键的核心技术，其应用范围广泛，从消费电子产品到工业设备，从新能源发电到电力传输与分配，都能看到它的身影。

那么，究竟什么是高频开关技术？它又具有哪些显著的优势呢？首先，我们来了解一下高频开关技术的基本概念。

简单来说，高频开关技术是指在电力电子电路中，通过快速地开通和关断半导体器件（如 MOSFET、IGBT 等），实现电能的高效转换和控制。

与传统的低频开关技术相比，高频开关技术的开关频率通常在几十千赫兹甚至几百千赫兹以上。

高频开关技术的一个重要优势就是显著提高了电能转换效率。

在传统的低频开关电源中，由于开关频率较低，变压器和电感等磁性元件的体积往往较大，这不仅增加了电源的重量和成本，还会导致较大的能量损耗。

而在高频开关电源中，由于开关频率的提高，磁性元件的体积可以大大减小，从而降低了能量在磁性元件中的存储和释放过程中的损耗。

同时，高频开关技术还能够减少开关器件的导通损耗和开关损耗，进一步提高了电能转换的效率。

以常见的手机充电器为例，采用高频开关技术的充电器能够在更小的体积内实现更高的充电功率，同时还能有效地降低充电过程中的发热，提高充电效率和安全性。

高频开关技术还能够显著减小电源设备的体积和重量。

由于高频下磁性元件的体积减小，以及电容等无源元件的尺寸也可以相应减小，使得整个电源系统的结构更加紧凑。

这对于一些对空间和重量要求严格的应用场景，如航空航天、电动汽车等，具有重要的意义。

在电动汽车中，采用高频开关技术的车载充电器和 DCDC 转换器能够有效地节省车内空间，增加车辆的续航里程。

高频开关技术能够提高电源的动态响应性能。

在许多电子设备中，负载的变化是频繁而快速的。

高频开关技术能够迅速调整输出电压和电流，以满足负载的动态需求。

这意味着设备在面对负载突变时，能够保持稳定的输出，从而提高了设备的可靠性和稳定性。

例如，在服务器电源中，高频开关技术能够确保服务器在处理大量数据和任务时，电源能够及时提供稳定的电力支持，避免因电源波动而导致的系统故障。
