自动控制原理与系统

自动控制原理及系统自动控制原理及系统是指通过使用自动化设备和技术手段，实现对物理系统的监测、测量、分析和控制的过程。

本文将从原理和系统两个方面来介绍自动控制的相关内容。

一、自动控制原理1. 反馈原理自动控制的核心原理是反馈原理。

反馈系统将被控对象的输出信号与期望的参考信号进行比较，根据误差信号，通过控制器来调节被控对象，使输出信号接近参考信号。

反馈原理可分为负反馈和正反馈，其中负反馈是最常用的。

2. 控制器控制器是自动控制系统中的重要组成部分，用于根据反馈信号对被控对象进行控制。

常见的控制器类型包括比例控制器、积分控制器和微分控制器，它们可以分别实现比例控制、积分控制和微分控制的功能，也可以组合起来构成PID控制器。

3. 传感器和执行器传感器用于监测被控对象的状态或者输出参数，将其转化为电信号或者其他形式的信号输入到控制器中。

执行器则根据控制器的输出信号，对被控对象进行调节或者操作。

传感器和执行器是自动控制系统的接口，起到连接和转换信号的作用。

二、自动控制系统1. 开环控制系统开环控制系统是指控制器的输出信号不受被控对象的状态或者输出信号的影响，只根据预设的输入信号进行控制。

开环控制系统简单，但对于系统的变化和扰动不敏感。

2. 闭环控制系统闭环控制系统是指控制器的输出信号通过反馈回路与被控对象的输出信号进行比较，实现对系统的自动调节和校正。

闭环控制系统可以有效地抑制扰动，提高系统的稳定性和鲁棒性。

3. 自适应控制系统自适应控制系统是通过利用被控对象的模型来对其进行建模和识别，根据模型参数的变化实时调整控制器的参数。

自适应控制系统具有良好的适应性和鲁棒性，能够应对系统工作环境的变化和故障。

4. 分散控制系统分散控制系统是将整个控制系统分为多个子系统，每个子系统独立完成一部分控制任务，通过通信网络进行数据传输和信息交换。

分散控制系统具有模块化和可扩展性的特点，适用于大型和复杂的控制系统。

5. 非线性控制系统非线性控制系统是指被控对象或者控制器的特性存在非线性关系的控制系统。

自动控制原理与系统
自动控制原理与系统是研究控制系统的基本原理和方法，以及实现自动控制功能的系统工程。

自动控制系统通常由感知器、控制器和执行器三个主要部分组成。

感知器用于获取被控对象的状态信息，可以通过各种传感器和测量设备来实现。

感知器将所获得的数据转化为电信号或数字信号，以便被控制器处理。

控制器是自动控制系统的决策与执行中枢，主要负责制定控制策略和指令，并将其转化为适合执行器操作的形式。

控制器可以采用不同的算法和控制策略，如PID控制器、状态空间控制器等。

执行器是实际执行控制指令的设备，根据控制器的输出信号来完成相应的动作。

执行器可以是各种执行机构，如电动机、阀门、液压缸等。

自动控制系统的基本原理是通过感知器获取被控对象的状态信息，经过控制器进行处理和决策，最后通过执行器实现对被控对象的控制。

这个过程通常需要进行反馈控制，即将被控对象的实际输出与期望输出进行比较，从而调整控制器的输出。

自动控制系统在各行各业中都有广泛的应用，例如工业生产中的过程控制、交通运输中的自动驾驶、航空航天中的飞行控制等。

通过自动控制系统可以提高生产效率、优化资源利用、提高安全性和稳定性等。

综上所述，自动控制原理与系统是一门研究控制系统的学科，通过感知器、控制器和执行器等组成，实现对被控对象的自动控制。

《自动控制系统与应用》学习领域（课程）标准课程编号：适用专业：电子信息工程技术应用电子技术机械制造及其自动化课程类别：岗位核心学习领域修课方式：必修教学时数: 64学时一、课程的性质和任务（一）课程定位《自动控制系统与应用》是电子信息工程技术、应用电子技术、机械制造及其自动化等相关专业技术核心课程。

由于自动控制系统与应用在信息化武器装备中得到了广泛的应用，因此，将本课程设置为核心课程，对培养懂技术的指挥人才有着十分重要的作用。

本课程所覆盖的知识面较宽，既有较深入的理论基础知识，也有较广泛的专业背景知识，因而，它在学员知识结构方面将起到加强理论深度和拓展知识广度的积极作用。

（二）学习目标通过《自动控制系统与应用》的学习，使学生掌握以下知识、专业能力、方法能力、社会能力等目标。

1.专业能力目标（1）掌握自动控制原理的基本概念和基本的分析与设计方法；（2）培养利用自动控制的基本理论分析与解决工程实际问题的思维方式和初步能力，（3）掌握自动控制系统分析与设计的一般过程与基本方法。

2．社会能力目标（1）具有较强的口头与书面表达能力、人际沟通能力；（2）具有团队精神和协作精神；（3）具有良好的心理素质和克服困难的能力。

3．方法能力目标（1）能独立制定工作计划并进行实施；（2）具有独立进行分析、设计、实施、评估的能力；（3）具有获取、分析、归纳、交流、使用信息和新技术的能力；（4）具有自学能力、理解能力与表达能力；（5）具有将知识与技术综合运用与转换的能力；（6）具有综合运用知识与技术从事程度教复杂的技术工作的能力。

（三）前导课程本课程的前导课程为《高等数学》、《线性代数》、《数字电路》、《电路分析》、《复变函数与积分变换》和《模拟电子技术基础》等。

（四）后续课程：《现代控制理论》、《机电控制技术》、《PLC与电气控制》等。

二、课程内容标准（一）学习情境划分及学时分配（二）学习情境描述三、课程实施建议（一）课程教学模式1.更新传统的教学方式传统的以教师讲授为主，学生听课为辅的教学模式很难适应现代职业教学的理念，学校的教学设备也难于发挥作用。

《自动控制原理与系统》课程教学标准目录一、前言1.课程的地位和作用1.1课程的地位1.2课程的作用二、主要教学内容描述1. 自动控制系统的基本概念2. 自动控制系统的数学模型3. 自动控制系统的分析方法4. 自动控制系统的校正方法5. 非线性控制系统的分析三、重点和难点1.重点2.难点四、内容及要求1.模块一自动控制系统的基本概念2.模块二自动控制系统的数学模型3.模块三自动控制系统的时域分析法4.模块四自动控制系统的根轨迹法5.模块五自动控制系统的频域分析法6.模块六自动控制系统的校正方法7.模块七非线性控制系统分析五、说明1.建议使用教材和参考资料2.模块学时分配3.考核方法及手段4.注意事项课程名称：自动控制原理与系统适用专业：电气自动化必备基础知识：高等数学、物理学、电路、模拟电子技术一、前言1、课程的地位和作用1.1课程的地位《自动控制原理与系统》是电气自动化专业的一门专业基础课，也是该专业的主干必修课之一。

本课程研究控制系统分析与设计的基础知识，包括线性控制系统的建模，时域分析法，根轨迹法，频域分析法三大分析方法，以及系统的校正与计算机辅助分析。

1.2课程的作用通过本课程的学习，要求学生掌握反馈控制系统的构成，控制系统数学模型的建立方法及系统时域、频域分析和校正方法，能初步具备理论联系实际，应用控制理论初步解决实际问题的能力，为以后的工作打下良好的基础。

二、主要教学内容描述1、自动控制系统的基本概念2、自动控制系统的数学模型3、自动控制系统的分析方法4、自动控制系统的校正方法5、非线性控制系统的分析三、重点和难点1、重点开环与闭环控制的基本原理和特点，传递函数的概念，闭环系统传递函数的求取，时域分析法，根轨迹法和频域分析法的概念和特点，熟练运用开环对数频率特性曲线分析系统的稳定性，稳态性和动态性指标，各环节对系统性能指标的影响以及提高系统性能指标的方法，校正环节对系统性能的影响2、难点由原理图绘制系统方块图的方法，系统框图的等效变换，根轨迹的绘制，系统开环对数频率特性曲线的绘制，由最小相位系统的开环对数频率特性曲线确定系统的开环传递函数的方法，稳定裕度概念以及与系统相对稳定性的关系，开环对数频率特性曲线的三频段法分析系统的性能指标，串联校正环节对系统性能指标的影响四、内容及要求模块一：自动控制系统的基本概念1、教学内容（1）自动控制系统及其任务、控制的基本方式、负反馈控制原理（2）自动控制系统的基本组成及分类、对自动控制系统的基本要求2、教学要求（1）掌握开环、闭环控制系统的特点及闭环系统的组成和分类。

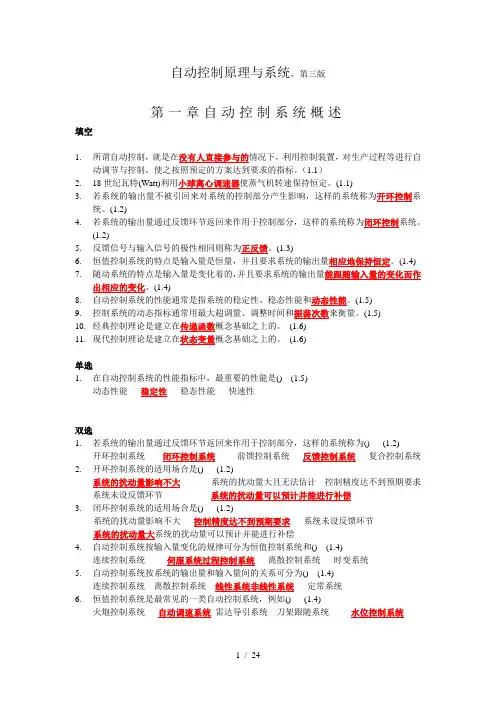

自动控制原理与系统，第三版第一章自动控制系统概述填空1.所谓自动控制，就是在没有人直接参与的情况下，利用控制装置，对生产过程等进行自动调节与控制，使之按照预定的方案达到要求的指标。

（1.1）2.18世纪瓦特(Watt)利用小球离心调速器使蒸气机转速保持恒定。

(1.1)3.若系统的输出量不被引回来对系统的控制部分产生影响，这样的系统称为开环控制系统。

(1.2)4.若系统的输出量通过反馈环节返回来作用于控制部分，这样的系统称为闭环控制系统。

(1.2)5.反馈信号与输入信号的极性相同则称为正反馈。

(1.3)6.恒值控制系统的特点是输入量是恒量，并且要求系统的输出量相应地保持恒定。

(1.4)7.随动系统的特点是输入量是变化着的，并且要求系统的输出量能跟随输入量的变化而作出相应的变化。

(1.4)8.自动控制系统的性能通常是指系统的稳定性、稳态性能和动态性能。

(1.5)9.控制系统的动态指标通常用最大超调量、调整时间和振荡次数来衡量。

(1.5)10.经典控制理论是建立在传递函数概念基础之上的。

(1.6)11.现代控制理论是建立在状态变量概念基础之上的。

(1.6)单选1.在自动控制系统的性能指标中，最重要的性能是() (1.5)动态性能稳定性稳态性能快速性双选1.若系统的输出量通过反馈环节返回来作用于控制部分，这样的系统称为() (1.2)开环控制系统闭环控制系统前馈控制系统反馈控制系统复合控制系统2.开环控制系统的适用场合是() (1.2)系统的扰动量影响不大系统的扰动量大且无法估计控制精度达不到预期要求系统未设反馈环节系统的扰动量可以预计并能进行补偿3.闭环控制系统的适用场合是() (1.2)系统的扰动量影响不大控制精度达不到预期要求系统未设反馈环节系统的扰动量大系统的扰动量可以预计并能进行补偿4.自动控制系统按输入量变化的规律可分为恒值控制系统和() (1.4)连续控制系统伺服系统过程控制系统离散控制系统时变系统5.自动控制系统按系统的输出量和输入量间的关系可分为() (1.4)连续控制系统离散控制系统线性系统非线性系统定常系统6.恒值控制系统是最常见的一类自动控制系统，例如() (1.4)火炮控制系统自动调速系统雷达导引系统刀架跟随系统水位控制系统简答1. 简述开环控制和闭环控制的优缺点及适用场合。

自动控制原理和信号与系统好啦，今天我们来聊聊自动控制原理和信号与系统。

这个话题听起来有点高大上，但其实我们日常生活中用到的东西，基本上都离不开它们。

想象一下你家里有一个空调，按下开关它就开始工作，你能调节温度，它会根据你设定的温度自动停开，这不就是自动控制的一个例子吗？这个过程要是没点儿信号传递和系统控制，空调根本不可能根据你设定的温度来调节呀。

说到这里，你可能会觉得，哎呀，这不就跟我做饭时控制火候差不多吗？差不多！但是这背后涉及的原理可比你想的要复杂多了。

自动控制的基本概念其实很简单。

你就可以理解成是某个系统按照某种设定的目标去工作，就像你给自己设定的作息时间，系统会自动按照这个时间来“调整”。

比如，你早上8点钟闹钟响了，咣当一声你就从床上弹起来了。

那是因为你设定了一个固定的时间目标，闹钟系统根据这个目标来做出反应。

换个更有趣的例子，你家的自动马桶，按下按钮后水会自动流出，一切都在设定的控制之下完成。

就是这么神奇，自动控制就是让系统自己完成任务。

再说说信号与系统，这两个玩意儿说起来也是紧密相连的。

信号其实就是信息的载体，像你发的微信消息就是一种信号，收到的短信也是信号，听到的广播也是信号。

这些信号通过不同的方式传输，比如电线、无线电波什么的。

信号能帮我们传递各种各样的信息，今天看到的新闻，昨天的天气预报，甚至你吃饭时听到的歌，都是通过不同的信号形式传达给你。

而系统嘛，就是这些信号背后工作的“大脑”，没有它们，信号就只是无头苍蝇，不知道要去哪儿。

我们平时说的“系统”可不只是某种装置，它指的是一组相互作用的部件或元素，它们一起完成某个目标。

比如，电视机就是一个系统，里面有接收信号的部分，有解码部分，还有显示部分。

每一个部分都得精密协作，才能让你看到画面。

再比如你的车，它的引擎、刹车、油门等每个部件，都是一个个系统，要是其中某个部件出了问题，车子就不会按预期的方式工作。

很多时候你身边的一切都是“自动控制原理”和“信号与系统”在默默发挥作用。
