后张法T梁预制施工方案

后张法预应力混凝土T梁预制

1) 概述

本合同段共有XX米T型梁XXX片,预制厂选在KXX+XXX位置。预制厂设台座XX个。模板共加工X套，X套中板模板，X套边板模板.

2）施工方案

预制场建在主线KXX+XX左(右）侧,预制场内设JS750混凝土拌和楼，梁的预制台座均采用混凝土固定台座,台面采用水磨石。预制场内安装2台载重100吨跨度为XX米高为XX米的龙门吊负责场内混凝土运输及构件的移动，梁的成型采用厂制大块钢模，附着式振动器振动为主插入式振动器振动为辅,采用覆盖封闭式蒸汽养护，预应力双向双控张拉，压浆机注浆。加工X套中梁模板，X套边梁模板，设立XX个台座。

3)人员、料具、设备配备及工期定额

（1）人员

序号 工种 数量 备注

1 钢筋工 36

2 电焊工 12

3 木工 15

4 混凝土工 25

5 机械操作工 6

6 电工 3

7 普工 50

(2）机械

序号 设备名称 单位 型号 定额产量 数量

1 钢模板 套 4

2 混凝土搅拌楼 套 JS750 45m3/h 1

3 龙门吊 套 100吨 1

4 自卸汽车 台 CG342 2

5 载重汽车 台 DF141 1

6 装载机 台 ZL50 1

7 附着式振动器 个 3KW 126

8 插入式振动器 个 8

9 张拉千斤顶 台 YCW250 2

序号 设备名称 单位 型号 定额产量 数量

10 张拉油泵 台 ZB4-500 2

11 压浆机 台 1

12 水泥浆搅拌机 台 1

13 砂轮切割机 台 1

14 电焊机 台 BX2-500 2

（3）工期定额

每月XX片

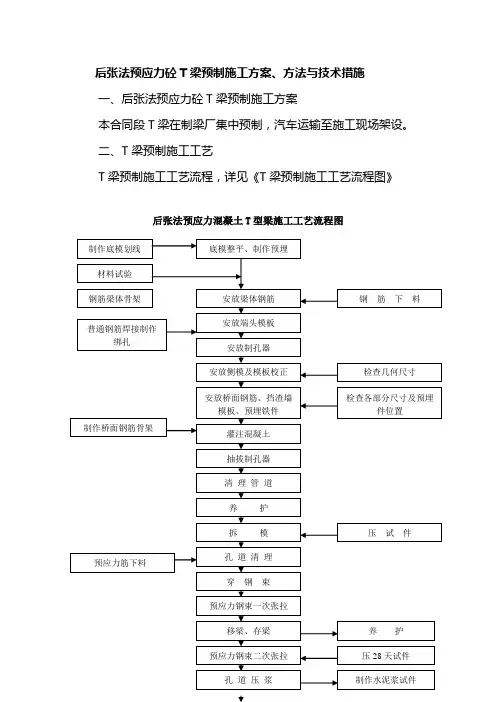

4）施工方法及工艺措施

(1）制梁台座

用钢筋混凝土修建固定台座，台面的尺寸与梁底尺寸相匹配，台面5cm采用水磨石混凝土.台座出露的棱角用三角铁包边以防止在使用过程中掉角,台座上预留两侧边模的对拉孔和移梁钢丝绳槽。台座顶面和两侧必须平整光滑，以保证侧模的安装就位和箱梁底的平整度.台座的基底必须有足够的承载力,并且台座间的地面用混凝土硬化，避免在施工过程中渗水到台座基底，引起台座下沉、开裂。

预应力T梁张拉后其拱度作用使中部梁顶板侵占桥面铺装层厚度，为克服这一问题， T梁台座在跨中设置预拱度，边梁-XXmm，中梁—XXmm，由中部向两端渐变按二次抛物线布置。台座两侧设置排水槽以利养护和施工排水，并于台座两侧沿纵向每2米埋设钢筋套管，以便设置拉杆固模或拆模。

（2）钢绞线钢筋制作与安装

架立钢筋、构造钢筋和钢绞线均按规范置于防雨水的棚内堆放，在制作棚内弯制后以每片梁用量分型号捆绑放置并标识。钢绞线按设计长度加工,用砂轮机切割，两端用胶布粘贴编号后捆束分别堆放.每束在端头5cm用细铅丝捆扎后，每隔2米捆扎一道，使钢绞线束保持整体不松散。

钢筋绑扎在台座上划线标示,先安放支座预埋钢板，再架立钢筋后横隔板连接钢板和其它预埋件。孔道定位筋、锚具等均按设计要求精确就位捆绑焊接牢实。

（3)波纹管安装

T梁预应力筋孔道采用波纹管制孔。波纹管接头用大一号，长度大于或等于30cm的波纹管连接，一个孔分三节拼联。接头用宽透明胶布绑扎，防止进浆。波纹管沿定位筋绑牢，在钢筋安装中进行点焊时注意不能触烧波纹管，如检查出波纹管被烧通孔洞，要及时采用胶布封绑。浇注混凝土前用棉纱或封孔塞封堵两端波纹管，防止混凝土或杂质进管形成堵塞。

波纹管的连接采用大一号型的波纹管。接头管的长度为300mm，其两端用密封胶带或塑料热缩管封裹,安装时事先按设计图中预应力筋的曲线坐标在侧模或箍筋上定出曲线位置，固定时采用钢筋支托,间距为500mm，钢筋支托焊在箍筋上,箍筋底部要垫实。波纹管固定后用铁丝扎牢，以防浇筑混凝土时上浮而引起严重的质量事故。

(4）模板

制梁模板采用厂家订做的大块钢模，分X段拼装组成。钢模设计具有足够的刚度和强度，几何平面尺寸制作满足设计要求，拼装连结拉固简单方便，附着式振动器安装分上下2排呈梅花状布置,底排附着式振动器距台面60cm，上排附着式振动器距底排70cm，振动器横向间距按1。5m布置.模板不用时擦油保养，用时清除油渍和混凝土斑点,涂脱模剂，并经常检查校正。

拼装模板时用龙门吊把模板分块吊到所要制梁的制作台，按顺序排列不能颠倒.先拼侧模，然后拼端头部分。拼两边模时先用对拉螺杆将模板基本固定好，再拼两端吊装孔及三角垫铁，拼三角垫铁必须采用1m水平尺或水准仪抄平，控制其水平误差不大于±2mm，而后拼装端头模.拼完后对边模的水平、接缝以及横隔板模进一步调整，位置准确后固定对拉螺杆。

拆外模时，首先拆出端头模板及隔板堵头模，然后松开对拉螺杆和两边支撑,拆除两边侧模，因为模板属大面、小厚度钢结构，侧向刚度不大,所以在拆除、起吊等作业时应防止模板发生塑性变形。

（5）混凝土浇筑

制梁场设一套JS750型搅拌楼拌和混凝土,混凝土直接用龙门吊吊料斗送入模内。梁跟梁肋用附着式振动器振捣,顶部和翼板用插入式振动棒配合振捣成型。

混凝土配合比选用集料要满足设计和规范要求，采取分层浇筑方式，每层浇筑厚度不大于30cm,从一头往另一头进展，在隔尾端3米左右时,浇注顺序改做从尾端向中间推进与原混凝土合拢，以确保梁体跟部钢筋最密集处混凝土饱满密实。混凝土浇筑至顶部，采取措施堵塞好预应力孔道，不让混凝土或浆液进入孔道。在梁体跟部附近和翼板跟部位置埋置预留孔以便于吊装,顶面浇筑平整后加工成边梁-XXmm，中梁-XXmm由中部向两端渐变二次抛物线型并用压条拉压顶板混凝土表面，使其形成0。5cm至1cm的齿缝，有助桥面铺装粘结效果。

(6)混凝土养生

为加快混凝土强度增长速度，加速台座周转,采用蒸汽养护，蒸汽养护分四个阶段进行:

静停阶段

混凝土浇筑完毕至升温前在室温下先放置一段时间，这是为了增强混凝土对升温阶段结构破坏作用的抵抗力，需6小时。

升温阶段

混凝土原始温度上升到恒温阶段。如果温度急速上升，会使混凝土表面因体积膨胀太快而产生裂缝。因而必须控制升温速度，升温速度不超过150C/h。

恒温阶段

混凝土强度增长最快的阶段，恒温阶段保持90％至100％的相对湿度,恒温温度不超过800C。

降温阶段

在降温阶段内,混凝土已经硬化,如降温过快，混凝土会产生表面裂缝,因此降温速度应加以控制。降温速度不超过100C/h。

（7）张拉

T梁预应力张拉采用双控两端对称张拉方法，千斤顶用我国广西OVM公司的YCW400千斤顶，其张顺序为先下再上后中间。张拉工作在梁体混凝土强度达到100％后进行,张拉工作开始前用探测器检查波纹管预留孔道是否通畅，若有杂质或堵塞，要先清除杂物或采取措施通孔，然后用高压风清除孔内的小粒物和水,再穿钢绞线束，钢绞线按孔位编号分束入孔，钢绞线束的运输和入孔均用人工进行，每束20人，约2m一人，用肩扛至梁位。入孔的钢绞线头用特制的套帽套住束头，钢绞线束穿过孔道，调整两端工作长度一致时进入张拉。

①张拉程序

0→初应力（10％控制应力）→103％超张拉控制力(持荷2min）→100%控制应力（持荷5min锚固）,即张拉至初应力时在预应力钢绞线束两端标画记号,继续超张拉至控制应力的103%,并持荷2分钟，千斤顶回油到100％控制应力,并持荷5分钟,测量伸长量。伸长值符合千斤顶张拉力的计算伸长值，进行锚固，放松千斤顶。

张拉束位按设计进行，两端张拉人员用对话器协作指挥，保证两端千斤顶升降压、划线、测伸长、插垫等工作基本一致.千斤顶油泵，压力表按规范要求定时送有资质部门进行检校，一切工作程序有记录，并报监理工程师批准。

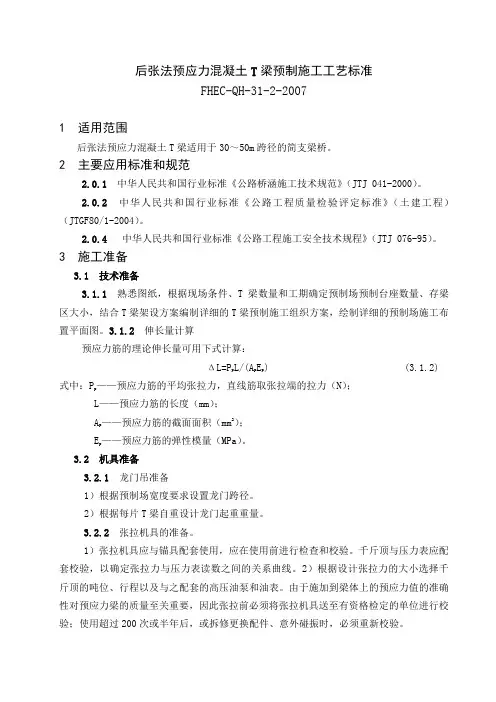

②伸长值的计算与量测

预应力钢材用应力方法张拉时，应以伸长值进行校核，实际伸长值与理论伸长值差应控制在6%以内。

在计算时，首先将每段两端扣除孔道摩阻损失后的拉力求出,然后再计算每段的张拉伸长值.

实际伸长值的量测：

预应力筋张拉时的实际伸长值△l，应在建立初应力后方可开始量测，量得的伸长值，还应加上初应力以下的推算伸长值，后张法尚应扣除混凝土构件在张拉过程中的弹性压缩值。

初应力的取值，一般取张拉控制应力的10％。

（8）孔道压浆

T梁采用活塞式水泥浆泵进行孔道压浆，并配备能制具有胶稠状水泥浆的拌和设备。水泥用525号的普通硅酸盐水泥,现场进行配比试验和在监理工程师同意下加入适量的膨胀剂.

压浆前,采用砂轮机切割锚环前端钢绞线，使钢绞线头距离锚环夹片不小于20—30mm,用吹入无油分的压缩空气清洗管道。接着用含有0.01kg/l生石灰的清水冲洗管道，直到将松散颗粒除去及清水排出为止，再以无油的压缩空气吹干管道。用水泥净浆将锚头封好，待水泥净浆强度达到5MPa后即可进行压浆工作。

采用水泥净浆作为压浆材料，水泥净浆的28天标养强度不低于50MPa。压浆时梁体混凝土的温度不得低于50C，否则应采取保温措施。当气温高于350C，压浆宜在夜间进行.压浆时掺入0.1％铅粉作膨胀剂。

压浆前，先压入清水将孔道内残渣冲洗干净，压浆设备采用活塞式压浆泵；

压浆顺序采用先压注下层孔道后压注上层孔道，水泥浆由一端压入，另一端冒出浓浆后，关闭冒浆端稳压阀，再继续加压持续不少于2分钟,压浆的最大压力控制在0.5MPa至0。7Mpa之间，关闭压浆端稳压阀并拆除压浆管，压浆完毕.

（9）移梁和存梁

用龙门吊吊起后运行到存梁场存梁.

①起吊

在制梁台上进行起吊，穿钢丝绳时注意钢丝绳要顺直，排列整齐，不得出现挤压、弯死现象，以免钢丝绳受力不均而挤绳，预制梁时在梁翼预留吊装孔,在梁底与起吊绳的接触处设置专用的铁鞋将梁 底混凝土与钢丝绳隔离，以免挤碎混凝土或割断钢丝绳，其他接触处也应有防止割断钢丝绳的措施，如垫木板、橡胶皮、麻袋条等,起吊钢丝绳的保险系数应达到10倍并经常检查，起吊时,吊起20～30cm后，要检查各部位有无不正常变化，确认情况良好且无障碍物、挂拌物后，方可继续提升，前后高差不得超过2%。

②行走

龙门吊行走轨道保证结实、平顺，无三角坑，龙门吊要行走慢速。作业人员统一口令，司机必须持证上岗保持头脑清醒，熟悉操作规程并按照指挥人员的信号进行操作，龙门吊四个角设专人看护，两侧至少备有两个铁鞋和三角木.

③存梁

按编号有规划地存放，以方便架梁时取梁。所有梁片单层存放，在梁的两头设置牢固的存放支座，使梁处在简支状态下保存，不得将梁直接放在地上，以免地面不平引起梁片上部受拉而使梁上部产生裂缝甚至断裂.做好存梁区的排水工作，防止地表水冲刷存梁地面引起下沉。
