机械创新设计实例

机械设计创新案例

随着科技的不断进步和社会的不断发展，机械设计领域也在不断创新和突破。本文将介绍一些机械设计领域的创新案例，展示了人们在机械设计方面的创造力和创新能力。

一、智能机器人助力生产

智能机器人是机械设计领域的一个重要创新。通过引入人工智能技术和自动化控制系统，智能机器人可以在生产线上完成各种复杂的任务，提高生产效率和产品质量。例如，某公司开发了一款智能机器人，可以在汽车生产线上完成车身焊接、喷漆等工作，取代了传统的人工操作，大大提高了生产效率和产品质量。

二、轻量化设计提升能源效率

随着能源紧缺和环境污染的日益严重，轻量化设计成为了机械设计领域的一个重要创新方向。通过采用新的材料和结构设计，可以减轻机械设备的重量，提高能源利用效率。例如，某公司研发了一款轻量化的风力发电机，采用了新型的复合材料和结构设计，使得发电机的重量减轻了50%，同时提高了发电效率，降低了能源消耗。

三、模拟仿真优化设计

模拟仿真技术是机械设计领域的又一项重要创新。通过建立机械系统的数学模型，可以对系统进行仿真分析和优化设计，提高设计的准确性和效率。例如，某公司在设计一款新型的汽车发动机时，采用了模拟仿真技术，通过对发动机的燃烧过程、传动系统等进行仿真分析和优化设计，使得发动机的燃烧效率提高了20%，同时降低了排放物的产生。

四、智能控制系统提升安全性 智能控制系统是机械设计领域的又一项重要创新。通过引入传感器、数据处理和自动化控制技术，智能控制系统可以对机械设备进行实时监测和控制，提高设备的安全性和可靠性。例如，某公司开发了一款智能控制系统，可以对工厂的各种机械设备进行实时监测和故障诊断，及时采取措施，避免了设备故障和事故的发生，提高了工作场所的安全性。

五、可持续设计促进环保

可持续设计是机械设计领域的一个重要创新方向。通过考虑产品的整个生命周期，从材料选择、制造过程到使用和废弃处理，可持续设计可以减少资源的消耗和环境的污染。例如，某公司设计了一款可拆卸的家电产品，用户可以根据自己的需求进行组装和拆卸，延长产品的使用寿命，减少了废弃物的产生，同时提高了产品的可持续性。

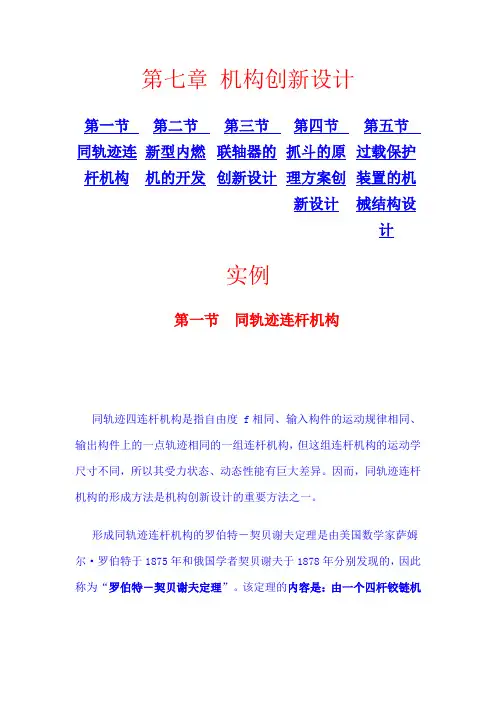

第七章 机构创新设计

第一节

同轨迹连杆机构 第二节

新型内燃机的开发 第三节

联轴器的创新设计 第四节

抓斗的原理方案创新设计 第五节

过载保护装置的机械结构设计

实例

第一节 同轨迹连杆机构

同轨迹四连杆机构是指自由度 f相同、输入构件的运动规律相同、输出构件上的一点轨迹相同的一组连杆机构，但这组连杆机构的运动学尺寸不同，所以其受力状态、动态性能有巨大差异。因而，同轨迹连杆机构的形成方法是机构创新设计的重要方法之一。

形成同轨迹连杆机构的罗伯特－契贝谢夫定理是由美国数学家萨姆尔·罗伯特于1875年和俄国学者契贝谢夫于1878年分别发现的，因此称为“罗伯特－契贝谢夫定理”。该定理的内容是：由一个四杆铰链机构发生的一条连杆曲线，还可以由另外两个四杆铰链机构发生出来。或表述为同一连杆曲线，可以用三个不同的机构来实现。

1.连杆点k位于连杆两铰链连线上的同迹连杆机构

图形缩放原理如下图7－1a所示为一平行四边形机构，由平行四边形obkd与机架在o点铰接而成。a点为bk杆延长线上的一点。连接ao得交点c。当a点沿任意给定轨迹运动时，c点将给出与a点相似但缩小了的轨迹。⑴ao除以co与ab除以kb的值是相等的为常数m（射线定理）。⑵当此四边形作为一刚体绕o转动一角度时，a点转到a'，按射线定理有aa'与cc'的比值与ao与co的比例等于常数m。a点的一切运动都是这两部分运动的合成。因此c点的运动是以缩小的比例模拟a点的运动，反之亦然。

图7－1 连杆点k在连杆线上的同还连杆机构

第一个同迹连杆机构设计如图7－1b所示，在原始机构上作平行四边形导引机构bodk。曲柄c0cdo为所示的第一个同迹连杆机构，k为连杆cd延长线上的点。所示曲柄拉摇杆机构的尺寸，如图中下面的公式。

第二个同迹连杆机构设计如图7－1c所示，在原始机构上作平行四边形导引机构a0ake。双摇杆机构a0efco为所 求的第二个同迹连杆机构。第三个同迹连杆机构设计如图7－1d所示，co是两具同迹连杆机构中共同的新机架的固定铰链点，机架的三个固定铰链点a0与o，a0与co，o与co。

多功能平口钳

一、 设计目的

我们平时用的钳子在夹持物体而钳口张开时时V字形，显然有一个向钳口外的分力存在，因此钳口相夹时的力量是随钳口形状的变化而不断变化的。这样就使得要夹持的物体越大钳口张开就越大， 夹持物体的分力也越小，因而越不稳固，更不适宜夹持较大物体（见图1）。

图1 钳口形状与钳夹力大小的关系

随着五金工具种类的不断增加和功能的不断完善，以及人们对五金工具不断变化的需求， 五金工具行业也得到了长足的发展。然而，由于五金工具的种类和花样不断增加，人们在使用和购买它们时，面对令人眼花缭乱的工具产品不知如何选择，因此一些具有多功能的五金工具（如组合螺丝刀等）成为广大使用者的需求。它们的出现，不仅解决了人们选择难的问题，而且节约了费用和时间。因此，研究设计多功能平口钳就显得分外重要，扩大钳子的使用范围，实现了一钳多用的设计目的。

二、 工作原理

实现钳口平行开合，达到稳定钳口用力目的的原理很简单，即采用齿轮齿条传动来实

现钳口的平行开合。人手作用于钳把，钳把的转动以主轴为支点，并通过杠杆原理带动扇形齿轮的转动，扇形齿轮转动带动齿条钳口的平动，从而实现了钳口的平行开合。

三、 设计方案

图2 多功能齿动平口钳的结构

多功能齿动平口钳主要由一对齿条钳口、扇形齿钳柄及夹板组成。将钳口做成燕尾槽结构，配合以不同功能的工作块，使钳口工作面可以更换。为保证工作块与钳口的配合，还设计和弹簧紧锁机构，并加以一对辅助手柄，配合多种附件，以使平口钳具有多功能性。

四、 功能及特点

（1）本设计采用齿轮齿条传动的设计原理，实现了钳口的平行钳合，保证了夹持力方向和大小的稳定性。齿条长度有两种，使用者可以根据工作对象的大小调节钳口的大小。

（2）在钳把尾部增加了可卸手柄，并增加了主动力臂，达到了省力和扩大使用范围的目的。

（3）根据钳子具有平行钳口的优势，可以直接当活动扳手使用。再将主轴下端的一部分延伸，引进普通钳子的钳口形式，则可实现剪切功能，使用时取下可换工作面即可。

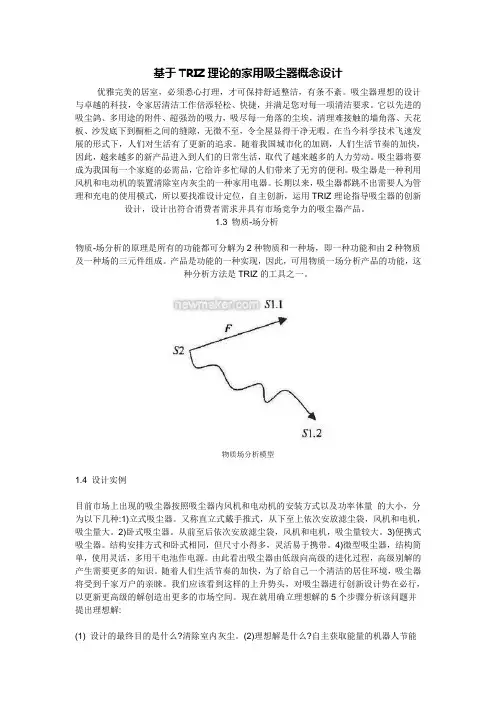

基于TRIZ理论的家用吸尘器概念设计

优雅完美的居室，必须悉心打理，才可保持舒适整洁，有条不紊。吸尘器理想的设计与卓越的科技，令家居清洁工作倍添轻松、快捷，并满足您对每一项清洁要求。它以先进的吸尘鸽、多用途的附件、超强劲的吸力，吸尽每一角落的尘埃，清理难接触的墙角落、天花板、沙发底下到橱柜之间的缝隙，无微不至，令全屋显得干净无暇。在当今科学技术飞速发展的形式下，人们对生活有了更新的追求。随着我国城市化的加剧，人们生活节奏的加快，因此，越来越多的新产品进入到人们的日常生活，取代了越来越多的人力劳动。吸尘器将要成为我国每一个家庭的必需品，它给许多忙碌的人们带来了无穷的便利。吸尘器是一种利用风机和电动机的装置清除室内灰尘的一种家用电器。长期以来，吸尘器都跳不出需要人为管理和充电的使用模式，所以要找准设计定位，自主创新，运用TRIZ理论指导吸尘器的创新设计，设计出符合消费者需求并具有市场竞争力的吸尘器产品。

1.3 物质-场分析

物质-场分析的原理是所有的功能都可分解为2种物质和一种场，即一种功能和由2种物质及一种场的三元件组成。产品是功能的一种实现，因此，可用物质一场分析产品的功能，这种分析方法是TRIZ的工具之一。

物质场分析模型

1.4 设计实例

目前市场上出现的吸尘器按照吸尘器内风机和电动机的安装方式以及功率体量 的大小，分为以下几种:1)立式吸尘器。又称直立式戴手推式，从下至上依次安放滤尘袋，风机和电机，吸尘量大。2)卧式吸尘器。从前至后依次安放滤尘袋，风机和电机，吸尘量较大。3)便携式吸尘器。结构安排方式和卧式相同，但尺寸小得多，灵活易于携带。4)微型吸尘器，结构简单，使用灵活，多用干电池作电源。由此看出吸尘器由低级向高级的进化过程，高级别解的产生需要更多的知识。随着人们生活节奏的加快，为了给自己一个清洁的居住环境，吸尘器将受到千家万户的亲睐。我们应该看到这样的上升势头，对吸尘器进行创新设计势在必行，以更新更高级的解创造出更多的市场空间。现在就用确立理想解的5个步骤分析该问题并提出理想解:
